Техническое описание со схемой мобильного здания «Рабочий модуль со слесарным постом и сушильными шкафами для одежды» (-Телеком»)
Габаритные размеры | Длина, мм | 12 000 | ||
Ширина, мм | 3 400 | |||
Высота внутренняя, мм | Не менее 2 200 | |||
Условия эксплуатации | Диапазон температур окружающего воздуха | От - 60Сº до +60Сº | ||
Конструкция | Цельносварной металлический каркас из прокатных и гнутых металлических профилей на собственной раме, ячеистая конструкция с усиленным, независимым грузовым поясом с верхним расположением грузовых петель. Спроектирована под условия частых переездов по бездорожью (динамические нагрузки «кручения» и «изгиба»). | |||
Металлоконструкция | 4.1 Днище | Основание из швеллера 16, усиленное уголком 45 и 35. Холоднокатаный стальной лист s=1,2мм, соединённый на сварку. Антикоррозийное покрытие; Грунтовка; Окраска – резино-битумная мастика, черный. | ||
4.2 Крыша | Двухскатная; основание из швеллера 12, усиленное П-образным гнутым элементом; холоднокатаный стальной лист s=1,2мм, соединённый сваркой полуавоматом «внахлёст» сплошным швом. Грунтовка. Окраска, цвет – корпоративный. | |||
4.3 Стены | Замкнутый контур из швеллера 12. Стойки – уголок 60 и гнутые уголки из стального листа s=2мм; обшивка – профильный окрашенный оцинкованный стальной лист 0,8 мм; Цвет – корпоративный. | |||
Утепление | 5.1 Пол | Толщина - общая не менее 200мм | минераловатные негорючие плиты | Или эквивалент, с обязательным использованием пленки паро-гидро-ветро защиты. |
5.2 Стены | Комбинированный способ, сочетая мягкий рулонный и плотный плиточный утеплитель. Толщина общая – не менее 150мм | Минераловатные негорючие плиты плотностью не менее 33 кг/куб. м | ||
5.3 Потолок | Толщина – общая не менее 200мм | минераловатные негорючие плиты | ||
Внутренняя отделка жилая зона, коридоры | Пол | Доска с огнебиозащитной пропиткой s=30мм; Влагостойкая ОСБ s=10мм; линолеум на вспененной основе | ||
Стены | Панели МДФ огнестойкие, цвет – светлый, под «дерево» | |||
Потолок | Панели МДФ огнестойкие | |||
Окна | Пластиковые, поворотно-откидной механизм, с двухкамерным стеклопакетом; противомоскитные сетки, антивандальные ставни. | |||
Двери | Входная | Металлическая, утеплённая, с встроенным замком. Порошковая, антивандальная окраска. Высота проема в свету — 2000 мм. Ширина – 900 мм | ||
Межкомнатные | Ламинированные МДФ, с встроенными замками | |||
Электроснабжение | В кабель - каналах типа Legran, распределительный щит с автоматами и УЗО, вводной разъём АВВ, ударопрочные светильники на литом основании, евророзетки с заземлением, выключатели с дополнительной изоляцией контактов. | Согласно действующих СНИП и ПУЭ. Питание производится от внешнего источника. Входное напряжение 380В | ||
Вентиляция | Приточно-принудительная, осуществляется электрическими вытяжными канальными вентиляторами, с возможностью шиберного закрывания в зимний период. | В каждом помещении | ||
Пожаробезопасность | Внутренние деревянные материалы покрыты огнебиозащитным составом. Каждое помещение укомплектовано средствами первичного тушения – огнетушитель. Устанавливается автономная пожарная сигнализация. | |||
Дополнение | Наличие петель для погрузки/разгрузки. | На крыше и в раме | ||
Отопление | Масляные радиаторы, мощность не менее 1,5 кВт, | |||
Водоснабжение | Емкости для воды ATV-500 из пищевого пластика. Подача воды осуществляется насосом. Умывальник оборудован системой подогрева воды. | |||
Канализация | Бытовая с выпуском наружу, выполняется из ПВХ-трубопроводов. | |||

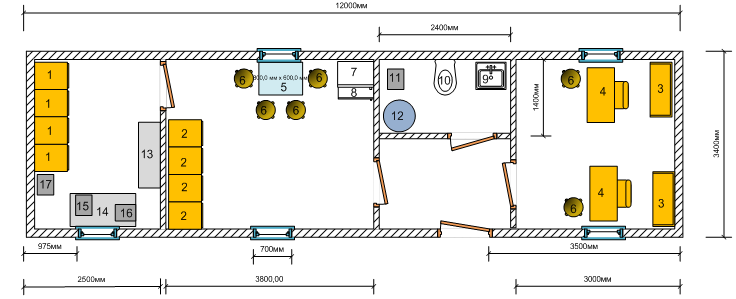

Спецификация оборудования вагон-дома «Рабочий модуль со слесарным постом и сушильными шкафами» (-Телеком»)
№ п/п | Наименование | Кол-во, шт |
1 | Шкаф сушильный для одежды 600х500х1800 мм (LxBxH) | 4 |
2 | Шкаф пенал для одежды 500х500х1800 мм | 4 |
3 | Шкаф для документов 800х350х1800 мм | 2 |
4 | Стол рабочий со стулом 1200х600х750 мм | 2 |
5 | Стол обеденный | 1 |
6 | Табурет | 6 |
7 | Печь микроволновая | 1 |
8 | Холодильник Бирюса | 1 |
9 | Умывальник с подогревом воды с мойкой односекционная с тумбой | 1 |
10 | Унитаз со сливным бачком | 1 |
11 | Насос автомат типа Джамбо на подставке | 1 |
12 | Пластиковый бак с поплавком ATV-500 | 1 |
13 | Стеллаж металлический Strong 200x100x30,5полок 1000х300х2000 мм | 1 |
14 | Верстак слесарный (ВП1 или Практик 120) 1200х700х860 мм | 1 |
15 | Тисы слесарные | 1 |
16 | Настольный точильно-шлифовальный наждак | 1 |
17 | Нагнетатель теплого воздуха | 1 |
б/н | Масляные радиаторы 1,5 кВт | 4 |
б/н | Вешалка настенная | 1 |
б/н | Окно - 2х камерный стеклопакет с москитной сеткой и ставнями | 5 |
б/н | Пожарная сигнализация автономная (Комплект «Кварц») | 1 |
б/н | Электрорадиатор или электроконвектор (мощностью не менее 1,5кВт) | 4 |
