8.......................... JTSS1500-508...... эксцентриковая шестерня.................................................................. 1
9.......................... JTSS1500-509...... кольцо................................................................ STW-8..................... 1
10........................ JTSS1500-510...... кольцо................................................................ STW-16................... 2
11........................ JTSS1500-511...... болт под шестигранный ключ............................. M4x0.7Px6.............. 2
12........................ JTSS1500-512...... пластмассовый указатель линейки..................................................... 1
13........................ JTSS1500-513...... крепёжный уголок.............................................................................. 1
14........................ JTSS1500-514...... база под цифровое табло................................................................. 1
15........................ JTSS1500-515...... ось..................................................................................................... 1
16........................ JTSS1500-516...... зубчатая шестерня............................................................................. 1
19........................ JTSS1500-519...... резиновая ручка................................................................................ 1
20........................ JTSS1500-520...... ручка................................................................................................. 1
21........................ JTSS1500-521...... втулка................................................................................................ 1
параллельная направляющая в сборе
артикул номер обозначение размер кол-во
22........................ JTSS1500-522...... эксцентрик......................................................................................... 1
23........................ TS-1490111.......... крепёжный болт................................................. M8x60..................... 2
24........................ TS-1490051.......... крепёжный болт ключ......................................... M8x30..................... 1
25........................ TS-1492051.......... крепёжный болт................................................. M12x50................... 1
26........................ JTSS1500-526...... ролик................................................................................................. 1
27........................ JTSS1500-527...... плоская шайба................................................... M12x1.25P............ 16
28........................ JTSS1500-528...... гроверная шайба................................................ ø12......................... 2
29........................ JTSS1500-529...... гайка................................................................... M12x1.25P.............. 3
........................... JTSS1500-RFA.... параллельная направляющая в комплектации (2-29) ..........................
деталировка: форматно-раскроечная пила JTSS-1500

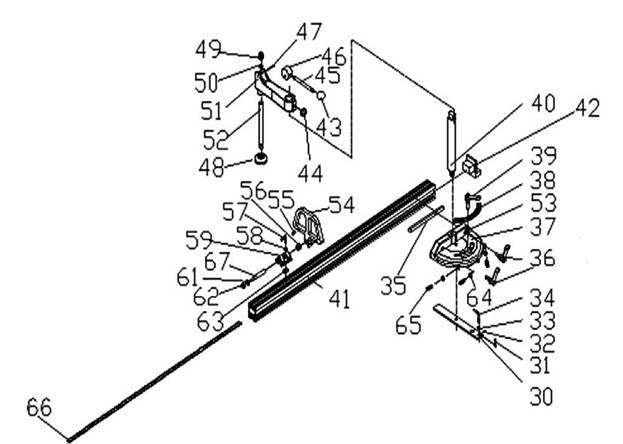

угловой упор
угловой упор в сборе
артикул номер обозначение размер кол-во
30........................ JTSS1500-530...... направляющая полос........................................................................ 1
31........................ JTSS1500-531...... фиксирующий флажок....................................................................... 1
32........................ JTSS1500-532...... штырь................................................................. ø4x20...................... 1
33........................ TS-1540031.......... шестигранная гайка............................................ M5x0.8P.................. 1
34........................ JTSS1500-534...... указатель........................................................................................... 1
35........................ JTSS1500-535...... вставка угловой направляющей......................................................... 1
36........................ JTSS1500-536...... регулировочный винт вставки............................ M6x35..................... 2
37........................ JTSS1500-537...... корпус упора..................................................................................... 1
38........................ JTSS1500-538...... шкала................................................................................................. 1
39........................ JTSS1500-539...... регулировочный винт вставки............................ M8x35..................... 1
40........................ JTSS1500-540...... ось крепления прижима..................................................................... 1
41........................ JTSS1500-541...... направляющая................................................................................... 1
42........................ JTSS1500-542...... заглушка............................................................................................ 1
43........................ JTSS1500-543...... ручка прижима................................................................................... 1
44........................ JTSS1500-544...... ручной винт........................................................ M8x20..................... 1
45........................ JTSS1500-545...... ручка................................................................................................. 1
46........................ JTSS1500-546...... эксцентрик......................................................................................... 1
47........................ JTSS1500-547...... шплинт............................................................... ø5x30...................... 1
48........................ JTSS1500-548...... прижим............................................................................................. 1
49........................ JTSS1500-549...... пружина............................................................................................. 1
50........................ JTSS1500-550...... кольцо................................................................ STW-14................... 1
51........................ JTSS1500-551...... корпус толкателя............................................................................... 1
52........................ JTSS1500-552...... шток................................................................................................... 1
53........................ TS-1550071.......... плоская шайба................................................... M10........................ 1
54........................ JTSS3000-365...... ограничитель..................................................................................... 1
55........................ JTSS3000-364...... вставка.............................................................................................. 2
56........................ TS-1523011.......... промежуточная втулка....................................... M6x6....................... 2
57........................ JTSS3000-363...... регулировочный винт......................................... M6x35..................... 1
58........................ TS-1540041.......... плоская шайба................................................... M6.......................... 1
59........................ JTSS3000-361...... корпус ограничителя......................................................................... 1
60........................ JTSS1500-560...... втулка..................................................................................................
61........................ TS-1550061.......... плоская шайба................................................... M8.......................... 1
62........................ TS-1540031.......... самоконтрящаяся гайка...................................... M8.......................... 2
63........................ JTSS3000-348...... вставляемая гайка............................................................................. 1
64........................ TS-1540031.......... шестигранная гайка............................................ M5.......................... 3
65........................ TS-1502061.......... ограничительный болт....................................... M5x25..................... 3
66........................ JTSS1800-566...... шкала................................................................................................. 1
67........................ JTSS3000-367...... ось ограничителя............................................................................... 1
........................... JTSS3000-570...... упор для поперечного распила (54 -67)...............................................
........................... JTSS3000-571...... прижим детали (43-52).........................................................................
деталировка: форматно-раскроечная пила JTSS-1500

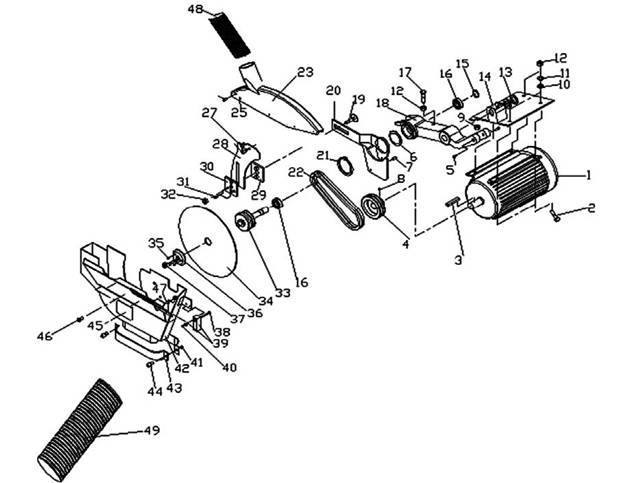

двигатель и пильный диск в сборе
двигатель и пильный диск в сборе
артикул номер обозначение размер кол-во
1.......................... JTSS1500-601AE.. двигатель........................................................... 4Hp, 3Ph, 400V....... 1
........................... JTSS1500-601E.... двигатель........................................................... 3Hp, 1Ph, 230V.........
........................... JTSS1500-601SCE пусковой конденсатор (не показан).................... 600MFD, 125VAC.... 1
........................... JTSS1500-601RCE вращающийся конденсатор (не показан)............ 45uF, 350VAC......... 1
........................... JTSS1500-601MBE защита двигателя (не показана)........................................................ 1
|
