Форматно-раскроечная пила (стр. 5 )

2.......................... TS-1491021.......... шестигранный болт............................................ M10x20................... 4

3.......................... JTSS1500-603...... шпонка............................................................... 6x6x30.................... 1

4.......................... JTSS1500-604...... шкив................................................................................................... 1

5.......................... TS-1504031.......... болт под шестигранный ключ............................. M8x16..................... 3

6.......................... JTSS1500-606...... втулка................................................................ ø60......................... 1

7.......................... TS-1526011.......... болт................................................................... M12x1.75Px12......... 5

8.......................... TS-2276101.......... установочный паз............................................... M6x10..................... 2

9.......................... JTSS1500-609...... гайка.................................................................................................. 2

10........................ TS-1550071.......... плоская шайба................................................... M10........................ 8

11........................ TS-2361101.......... стопорная шайба................................................ M10........................ 4

12........................ TS-1540071.......... шестигранная гайка............................................ M10........................ 8

13........................ JTSS1500-613...... втулка................................................................................................ 2

14........................ JTSS1500-614...... крышка мотора.................................................................................. 1

двигатель и пильный диск в сборе

артикул номер обозначение размер кол-во

15........................ JTSS1500-615...... шайба................................................................. STW-20................... 1

16........................ BB-6004ZZ........... подшипник.......................................................... 6004ZZ.................... 2

17........................ TS-1491061.......... болт под шестигранный ключ............................. M10x40................... 1

18........................ JTSS1500-618...... корпус вала....................................................................................... 1

19........................ JTSS1500-619...... болт с квадратным подголовком....................... M12x35................... 1

20........................ JTSS1500-620...... опора ножа....................................................................................... 1

21........................ JTSS1500-621...... кольцо................................................................ STW-60................... 1

22........................ JTSS1500-622...... ремень............................................................... 3VX-265.................. 2

23........................ JTSS1500-623...... защитный кожух диска....................................................................... 1

24........................ JTSS1500-624...... болт с ручкой..................................................... ø6x30...................... 1

25........................ TS-2311081.......... внутренняя гайка............................................... M8.......................... 5

27........................ JTSS1500-627...... регулировочный винт......................................... M8x30..................... 1

28........................ JTSS1500-628...... распиливающий нож.......................................................................... 1

29........................ JTSS1500-629...... регулировочное крепление распиливающего ножа........................... 1

30........................ JTSS1500-630...... крепёжная пластина........................................................................... 1

31........................ TS-1524011.......... регулировочный болт........................................ M8x8....................... 4

32........................ JTSS1500-632...... стопорная гайка................................................. M12........................ 2

33........................ JTSS1500-633...... шкив пильного диска.......................................................................... 1

34........................ JTSS1500-634...... пильный диск...................................................... ø315/ ø30mm.......... 1

35........................ JTSS1500-635...... резьбовое отверстие под гаечный ключ............. ø4x12...................... 2

36........................ JTSS1500-636...... фланец.............................................................................................. 1

37........................ JTSS1500-637...... шестигранная гайка............................................ M12x1.75P(LT)......... 1

38........................ TS-1540021.......... шестигранная гайка............................................ M4.......................... 2

39........................ JTSS1500-639...... концевой выключатель...................................................................... 1

40........................ JTSS1500-640...... винт с плоской головкой.................................... M4x40..................... 2

41........................ TS-1540041.......... шестигранная гайка............................................ M6........................ 14

42........................ JTSS1500-642...... пылезащитный кожух......................................................................... 1

43........................ JTSS1500-643...... фиксатор........................................................................................... 2

44........................ TS-1503061.......... болт под шестигранный ключ............................. M6x25..................... 7

45........................ JTSS1500-645...... крепёжный блок................................................................................. 1

46........................ JTSS1500-646...... винт с плоской головкой.................................... M8x20..................... 3

47........................ JTSS1500-647...... электрический концевик..................................................................... 1

48........................ JTSS1500-648...... шланг для вытяжной установки.......................... 60mm...................... 1

49........................ JTSS1500-649...... шланг для вытяжной установки.......................... 100mm.................... 1

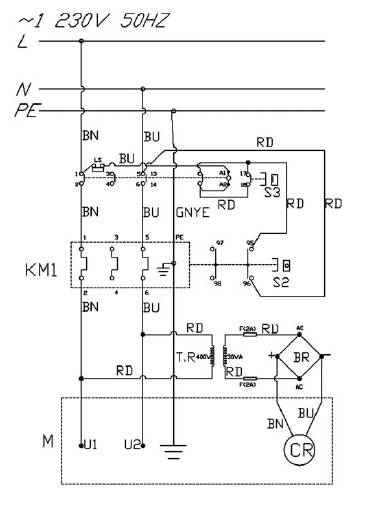

JTSS-1500

10000020M

	цвета проводов
BK	black (чёрный)
BU	blue (синий)
BN	brown (коричневый)
RD	red
GNYE	green-yellow (зелёно-жёлтый)

	meaning of symbol	значение символа
M	main motor	основной двигатель
S1	emergency stop switch	аварийный выключатель
S2	off switch	кнопка включения
S3	start switch	кнопка выключения
KM1	contactor for main motor	тепловое реле
F	fuse	фаза
BR	bridge rectifier	мостовой выпрямитель
TR	transformer	преобразователь
LS	limit switch	концевой выключатель

230/50/1

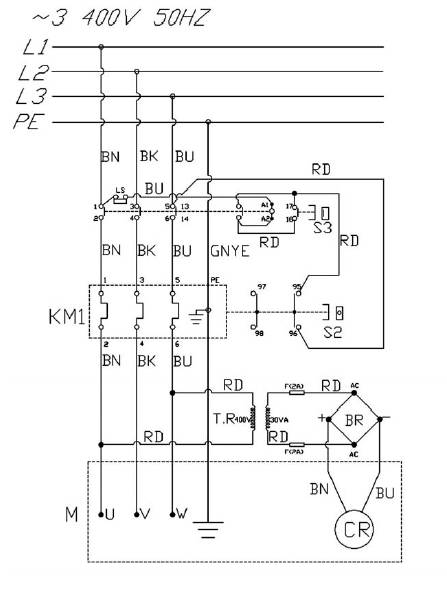

JTSS-1500

10000020T

	цвета проводов
BK	black (чёрный)
BU	blue (синий)
BN	brown (коричневый)
RD	red
GNYE	green-yellow (зелёно-жёлтый)

	meaning of symbol	значение символа
M	main motor	основной двигатель
S1	emergency stop switch	аварийный выключатель
S2	off switch	кнопка включения
S3	start switch	кнопка выключения
KM1	contactor for main motor	тепловое реле
F	fuse	фаза
BR	bridge rectifier	мостовой выпрямитель
TR	transformer	преобразователь
LS	limit switch	концевой выключатель

400/50/3
