JTSS-1500 | Форматно-раскроечная пила |
10000020M…230/50/1
10000020T….400/50/3
ДЕТАЛИРОВКА
WMH Tool Group AG Bahnstrasse 24, CH – 8603 Schwerzenbach www. wmhtoolgroup. ch *****@***ch Tel +41 (0)44 806 47 48 Fax +41 (0) 44 806 47 58 P-10000020M / 10000020T 11/05 |
|
деталировка: форматно-раскроечная пила JTSS-1500
стол и направляющая в сборе
стол и направляющая в сборе
артикул номер обозначение размер кол-во
1.......................... JTSS1500-101...... тумба................................................................................................. 1
2.......................... JTSS1500-102...... панель............................................................................................... 1
3.......................... JTSS1500-103...... угловая панель.................................................................................. 1
4.......................... JTSS1500-104...... панель переключателей..................................................................... 1
5.......................... JTSS1500-105...... пылезащитный чехол......................................................................... 1
6.......................... JTSS1500-106...... крышка регулировочного болта........................................................ 2
7.......................... JTSS1500-107...... регулировочная панель..................................................................... 2
8.......................... JTSS1500-108...... расширение стола (спереди).............................................................. 1
9.......................... JTSS1500-109...... расширение стола (справа)................................................................ 1
10........................ JTSS1500-110...... стойка верхнего патрубка вытяжки.................................................... 1
11........................ JTSS1500-111...... основной стол................................................................................... 1
12........................ JTSS1500-112...... вставка стола.................................................................................... 1
13........................ JTSS1500-113...... зубчатая рейка................................................................................... 1
14........................ JTSS1500-114...... основание линейки............................................................................. 1
15........................ JTSS1500-115...... мерное покрытие металлической линейки......................................... 2
16........................ JTSS1500-116...... направляющая................................................................................... 1
17........................ JTSS1500-117...... основание тумбы............................................................................... 1
18........................ JTSS1500-118...... боковая крышка двигателя................................................................ 1
19........................ JTSS1500-119AE.. заглушка под сетевой провод............................ 400V 3Ph................ 1
........................... JTSS1500-119 E.............................................................................. 230V 1Ph................ 1
стол и направляющая в сборе
артикул номер обозначение размер кол-во
20........................ TS-1540081.......... шестигранная гайка............................................ M12x1.75P............ 15
21........................ TS-1503031.......... болт под шестигранный ключ............................. M6x12..................... 8
22........................ TS-1503031.......... болт под шестигранный ключ............................. M6x12..................... 8
23........................ TS-2310142.......... шестигранная гайка............................................ M14x1.5P.............. 10
24........................ JTSS1500-124...... болт под шестигранный ключ............................. M14x60................... 2
25........................ JTSS1500-125...... болт под шестигранный ключ............................. M14x30................... 8
26........................ TS-1503131.......... болт под шестигранный ключ............................. M6x1.0Px60............ 4
27........................ JTSS1500-127...... регулировочный винт......................................... M12x100................. 5
28........................ TS-2360121.......... плоская шайба................................................... M12....................... 14
29........................ TS-1503051.......... болт под шестигранный ключ............................. M6x20..................... 5
30........................ TS-0680021.......... плоская шайба................................................... 1/4”......................... 8
31........................ TS-1502011.......... болт под шестигранный ключ............................. M5x0.8Px8.............. 5
32........................ TS-1504051.......... болт под шестигранный ключ............................. M8x1.25Px25........... 4
33........................ TS-1550061.......... плоская шайба................................................... M8.......................... 9
34........................ TS-1513011.......... винт с плоской головкой.................................... M5x0.8Px10............ 4
36........................ TS-1524051.......... регулировочный винт......................................... M8x20..................... 2
37........................ JTSS1500-13........ резиновая пробка.............................................................................. 2
38........................ JTSS1500-138...... шкала................................................................................................. 1
39........................ JTSS1500-139...... бурт провода..................................................... PG13.5.................... 9
40........................ JTSS1500-140...... бурт провода..................................................... PG11...................... 5
41........................ JTSS1500-141...... установочный винт............................................. M12........................ 2
42........................ JTSS1500-142...... эксцентриковая шайба....................................................................... 1
43........................ TS-2311061.......... шестигранная гайка............................................ M6x1.0P.................. 4
44........................ JTSS1500-144...... индикатор угла наклона..................................................................... 1
45........................ JTSS1500-145...... табло подъёма пильного диска........................................................ 1
46........................ TS-1541031.......... стопорная гайка................................................. M8.......................... 1
47........................ JTSS1500-147...... вытяжной патрубок............................................................................ 1
48........................ JTSS1500-148...... указатель высоты подъёма пильного диска....................................... 1
49........................ JTSS3000-132...... блок управления электродвигателем................................................ 1
........................... JTSS3000-132TRE преобразователь (не показан)........................................................... 1
........................... JTSS3000-132BRE мостовой выпрямитель (не показан).................................................. 1
........................... JTSS3000-132FUE предохранитель 2A (не показан)........................................................ 2
50........................ JTSS1500-150...... толкатель.......................................................................................... 1
51........................ JTSS1500-151...... отвёртка............................................................. ø 8mm.................... 1
52........................ JTSS1500-152...... гаечный ключ...................................................... 13mm...................... 1
53........................ JTSS1500-153...... гаечный ключ...................................................... 19mm..................... 1
54........................ JTSS1500-154...... гаечный ключ...................................................... 10-12mm................. 1
55........................ JTSS1500-155...... гаечный ключ...................................................... 14-17mm................. 1
56........................ JTSS1500-156...... гаечный ключ...................................................... 22-24mm................. 1
57........................ JTSS1500-157...... шестигранный ключ............................................ 4mm....................... 1
58........................ JTSS1500-158...... шестигранный ключ............................................ 5mm....................... 1
деталировка: форматно-раскроечная пила JTSS-1500

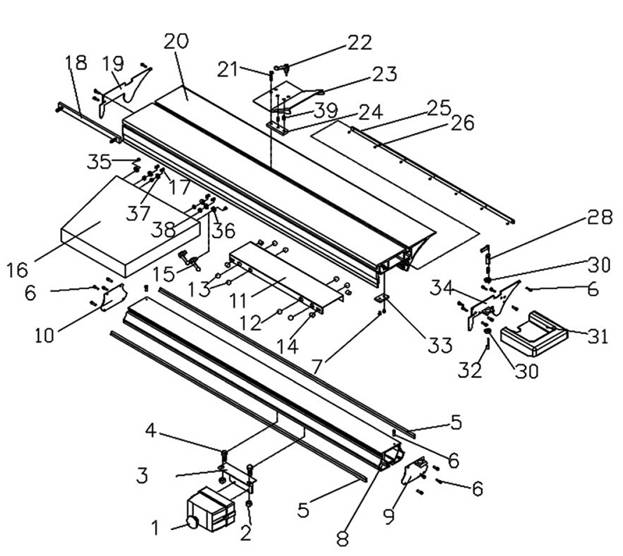

подвижной стол в сборе
подвижной стол в сборе
артикул номер обозначение размер кол-во
1.......................... JTSS1500-201AE.. электромагнитный переключатель в сборе........ 4Hp 400V 3ph.......... 1
|
Из за большого объема этот материал размещен на нескольких страницах:
1 2 3 4 5 |
