Для того чтобы движки перемещались вместе в одном направлении, а не навстречу друг другу, регулятор субмастера «А» в отличие от всех остальных имеет максимальное положение внизу, а нулевое – вверху. В связи с тем, что привычным исходным положением движков считается нижнее, субмастер «А» имеет ещё одну особенность: при включении пульта картина этого субмастера автоматически очищается.

В исходном состоянии пульт должен находиться в режиме работы с картинами памяти, движки субмастеров «А» и «В» - в крайнем нижнем или крайнем верхнем положении, а индикаторы над клавишами «-» и «+» - погашены. Допустим, регуляторы «А» и «В» находятся внизу. В этом случае картина субмастера «В» выведена в 0%, а картина субмастера «А» введена на 100%.

Как только движки субмастеров «А» и «В» начинают перемещаться вверх, картина памяти, выбранная в позиции «КарП» автоматически копируется в субмастер «В» и вводится регулятором этого субмастера. Скорость перевода устанавливается регулятором «Скор». В нижнем положении этого регулятора скорость перевода может достигать нескольких минут в зависимости от модификации пульта. В верхнем же его положении скорость перевода будет равна скорости плавной обработки движков пульта. Чтобы выполнить мгновенный перевод, необходимо отключить плавную обработку движков, включив режим «Флеш». В этом случае перевод будет выполняться только в соответствии с движением руки оператора. Пока выполняется перевод, индикатор над клавишей «+» горит, и гаснет, когда перевод заканчивается. По окончании перевода автоматически подготавливается для копирования в субмастер «А» картина памяти со следующим порядковым номером, т. к. теперь этот субмастер находится в нулевом положении. Номер этой картины можно изменить клавишами «-» и «+». При перемещении движков «А» и «В» теперь уже вниз выбранная картина копируется в субмастер «А» и вводится как картина этого субмастера. Предыдущая картина, находящаяся в субмастере «В», при этом уводится.

Следует напомнить, что регулятор «Пам» выводит текущую картину памяти, указанную в позиции «КарП» и подготавливаемую для загрузки в освободившийся субмастер. Поэтому этот регулятор должен быть в нулевом положении.

Пример: Для плавного перевода картин памяти, начиная с картины 01, необходимо (см. рис. 19):

1.  Перевести регулятор «Пам» в нулевое положение.

2.  Перевести регуляторы субмастеров «А» и «В» в нижнее положение.

3.  Дождаться, пока погаснут оба индикатора над клавишами «-» и «+».

4.  Войти в режим работы с картинами памяти нажатием клавиши «Пам».

5.  Клавишами «-» и «+» в позиции «КарП» нижней строки дисплея выбрать картину памяти 01.

6.  Регулятором «Скор» установить необходимую скорость перевода.

7.  Плавно перемещать регуляторы субмастеров «А» и «В» из нижнего положения в верхнее.

8.  Индикатор над клавишей «+» засветится.

9.  В нижней строке дисплея изменятся отображаемые позиции, и в позиции «КарВ» появится номер картины 01. В позиции «Картина» верхней строки дисплея высветится «Суб В», а в позиции «Уровень» будет отображаться процент перевода.

10. На выходе пульта будет плавно вводиться картина 01. Индикаторы на наборном поле будут отображать активные каналы.

11. При достижении регуляторами «А» и «В» верхнего положения и окончании перевода индикатор над клавишей «+» погаснет. На выходе пульта полностью введена картина 01.

12. Автоматически подготовится для загрузки в субмастер «А» картина памяти 02.

13. Плавно перемещать регуляторы субмастеров «А» и «В» из верхнего положения в нижнее.

14. Засветится индикатор над клавишей «-».

15. В позиции «Картина» верхней строки дисплея высветится изменённая картина – «Суб А», в позиции «Уровень» будет отображаться процент перевода.

16. На выходе пульта будет меняться картина 01 на картину 02. Индикаторы на наборном поле будут отображать активные уровни в каналах.

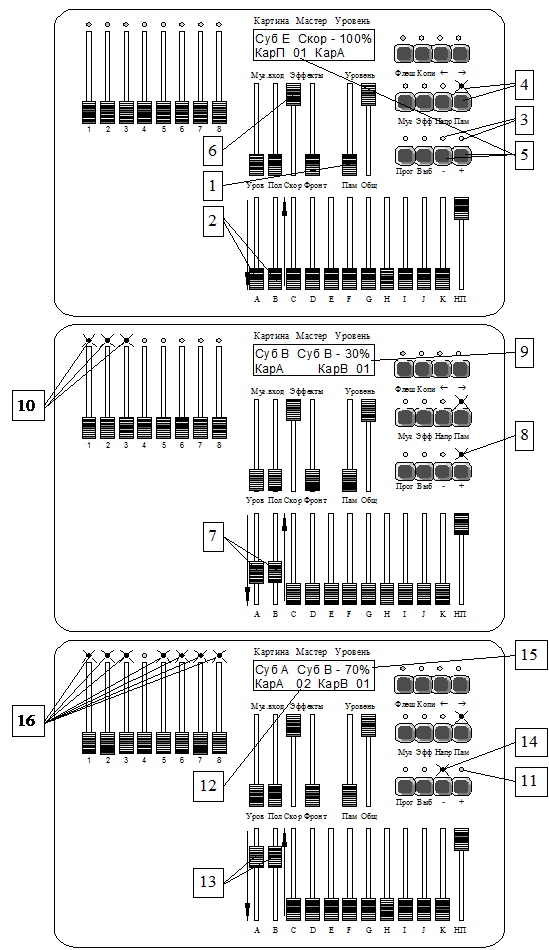

Рис. 19. Плавный перевод картин

17. При достижении регуляторами «А» и «В» нижнего положения и окончании перевода индикатор над клавишей «-» погаснет. На выходе пульта полностью убрана картина 01 и введена картина 02.

18. Для загрузки в освободившийся субмастер «В» автоматически подготовится картина памяти 03.

19. При необходимости, повторять пункты 7 – 18 нужное количество раз.

Следует отметить, что при параллельном движении регуляторов «А» и «В» уровень в канале будет изменяться по кратчайшей прямой между уровнями в предыдущей и последующей картинах. Однако, ввод новой или уход старой картин можно замедлить или ускорить, перемещая регуляторы «А» и «В» так, как это необходимо для нужного эффекта. Можно, например, произвести смену картин через затемнение. Для этого необходимо сначала увести предыдущую картину, а затем ввести новую.

Работа с программами эффектов

Пульт не имеет встроенных, жёстко зашитых программ, все программы необходимо создавать.

Программа эффектов представляет собой набор картин памяти, которые автоматически переводятся в предварительно заданной последовательности. Следует отметить, что сами картины памяти могут быть созданы в режиме работы с картинами памяти, описанном ранее, а могут записываться в процессе создания программы. Создание же непосредственно программы сводится к установке параметров выполнения для каждой из используемых картин и определению начальной картины для этой программы.

Несмотря на то, что количество программ ограничено двадцатью, количество картин памяти, задействованных в каждой из программ не лимитировано. Таким образом, одна программа может задействовать все картины памяти пульта.

Поскольку каждая картина имеет только один набор параметров, который может использоваться любой из программ, программы, использующие одну и ту же картину, после неё пойдут по одному и тому же пути, то есть будут выполняться одинаково.

Выполнение созданных программ возможно в трёх различных режимах:

q  В режиме индивидуальных временных параметров, когда каждая картина имеет свои собственные время и фронт.

q  В режиме общих временных параметров, когда все картины имеют одинаковые время и фронт.

q  В режиме музыкальной активации, когда переключение картин производится не по времени, а в зависимости от аудиосигнала, поступающего на специальный вход.

Создание программы эффектов

Как уже было отмечено, создание программы эффектов делится на два этапа:

·  Определение начальной картины программы.

·  Установка параметров для каждой картины.

Определение начальной картины программы эффектов

Для определения начальной картины программы эффектов необходимо войти в режим выбора программы нажатием клавиши «Прог». Клавишами «-» и «+» выбрать номер программы в позиции «Прог» нижней строки дисплея. Затем, не выходя из режима выбора программы (горящем индикаторе «Прог»), войти в режим выбора начальной картины нажатием клавиши «Выб». Клавишами «-» и «+» выбрать в позиции «Карт» номер начальной картины. Выход из обоих режимов сразу осуществляется нажатием клавиши «Прог».

Пример: Для определения начальной картины 50 в программе эффектов 01 необходимо (см. рис. 20):

1.  Убедиться, что пульт не находится в режиме работы с картинами памяти. В противном случае выйти из этого режима.

2.  Нажать клавишу «Прог».

3.  Загорится индикатор над клавишей «Прог».

4.  Клавишами «-» и «+» выбрать, если необходимо, в позиции «Прог» нижней строки дисплея номер программы 01.

5.  Нажать клавишу «Выб».

6.  Загорится индикатор над клавишей «Выб».

7.  Клавишами «-» и «+» выбрать в позиции «Карт» нижней строки дисплея номер начальной картины 50.

8.  Нажать клавишу «Прог».

9.  Индикаторы над клавишами «Прог» и «Выб» погаснут.

Рис. 20. Пример определения начальной картины программы эффектов.

Установка параметров для каждой картины

Для использования в программах эффектов каждая картина памяти имеет три параметра:

1)  Номер следующей картины.

2)  Время удержания.

3)  Фронт ввода.

При выполнении программ в режиме общих временных параметров и в режиме музыкальной активации достаточно только номера следующей картины, а при выполнении в режиме индивидуальных временных параметров используются все три параметра.

Для установки параметров картин памяти необходимо войти в соответствующий режим нажатием клавиши «Выб». Клавиши «-» и «+» в этом режиме изменяют значение позиции, расположенной в левой половине нижней строки дисплея. Выбор позиций нижней строки производится клавишами «» и «®». Установку значений времени и фронта можно, также, производить перемещением движков «Скор» и «Фронт» соответственно. При этом, сдвиг отображаемых позиций в нижней строке дисплея произойдёт автоматически.

Время удержания задаётся в диапазоне от 0 до 85 секунд с шагом в 1/3 секунды. Фронт ввода задаётся в процентах от времени удержания.

Создание программы заканчивается, когда в качестве следующей указывается картина, уже задействованная в этой программе. Как частный случай, это может быть начальная картина. В этом случае программа будет закольцована в полном цикле от начала до конца. Как другой частный случай, это может быть сама эта картина. В этом случае программа пройдёт от начальной картины до последней, а дальше будет выполнять перевод конечной картины на неё же, то есть остановится на ней.

В режиме установки параметров текущую картину (позиция «Карт») можно вывести регулятором «Пам». Если картины памяти были созданы ранее (например, в режиме работы с картинами памяти), их можно просматривать, введя этот регулятор. Если же картины создаются в процессе установки параметров, этот регулятор лучше убрать, т. к. он будет выводить картину, которая будет стёрта.

Процесс записи картин производится так же, как и в режиме работы с картинами памяти. Для этого надо нажать клавишу «Копи», а затем клавишу, определяющую источник копирования – наборное поле или субмастер. Разница состоит лишь в том, что по завершении копирования автоматически подготовится не очередной номер, а номер картины, указанный в позиции «След».
