Универсальный пульт управления светотехническим оборудованием (стр. 1 )

ФИРМА

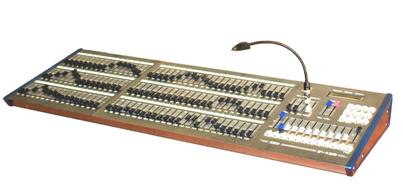

УНИВЕРСАЛЬНЫЙ ПУЛЬТ УПРАВЛЕНИЯ СВЕТОТЕХНИЧЕСКИМ ОБОРУДОВАНИЕМ

МОДЕЛИ:

F-24,48,72,120,144,168

Standard/Exclusive



ПАСПОРТ

ТЕХНИЧЕСКОЕ РУКОВОДСТВО

Тел.: [phone](многоканальный)

г. Москва 2015

Оглавление

Введение 3

Технические характеристики 3

Комплект поставки 4

Инсталляция и включение 4

Назначение элементов рабочей панели 7

Режимы работы пульта 9

Работа с наборным полем 9

Работа с субмастерами 10

Запись картины в субмастер 10

Вывод картины, записанной в субмастер 11

Вывод картины в режиме «Флэш» 12

Редактирование картины, записанной в субмастер 13

Копирование картины из одного субмастера в другой 14

Работа с картинами памяти 15

Копирование картины субмастера в картину памяти 15

Запись картины памяти 16

Просмотр картин памяти 17

Редактирование картины памяти 18

Копирование картины памяти в субмастер 19

Просмотр уровней цепей картины памяти 20

Плавный перевод картин памяти 21

Работа с программами эффектов 24

Создание программы эффектов 24

Выполнение программ эффектов 28

Работа с сервисным меню 31

Обнуление картин памяти 31

Электронная коммутация каналов 32

Работа с дисководом 33

Транспортировка, хранение и эксплуатация 36

Гарантийные обязательства 36

Введение

Универсальные пульты управления светотехническим оборудованием серии F - 24, 48, 72, 120, 144, 168 Standard/Exclusive, выпускаемые фирмой "ФОТОН", предназначены для управления различными типами светотехнического оборудования: диммерами, управляемыми дискотечными эффектами, стробоскопами, сканерами, ченджерами, скроллерами, эффектами типа "Вращающаяся голова" и другими интеллектуальными приборами. При этом управление осуществляется с помощью последовательного цифрового интерфейса управления световым оборудованием - USITT DMX-512, Revision 1990. Использование данного интерфейса обеспечивает легкость и простоту подключения управляемого оборудования, позволяет использовать одну сигнальную линию для подключения нескольких устройств, по трём слаботочных проводам независимо управлять 512-ю каналами.

Основной единицей памяти пульта является световая картина. Световая картина представляет собой набор уровней яркости по каждому из каналов. Пульт обеспечивает запоминание и длительное сохранение картин во внутренней памяти пульта, вывод световых картин с масштабированием, плавный перевод с одной картины на другую, а также исполнение нескольких программ эффектов – заранее заданной последовательности световых картин с заданными параметрами (длительность и плавность входа). Характерной особенностью пультов данной серии является наличие наборного поля, предоставляющего возможность прямого доступа к каналам пульта в любой момент, а также облегчающего процесс создания и редактирования световых картин. Кроме того, расположенные на наборном поле светодиоды указывают на каналы, активные в данный момент на выходе.

Двухстрочный жидкокристаллический дисплей повышает информативность рабочего состояния пульта, а использование низковольтного светильника локальной подсветки создаёт комфортные условия для работы светооператора при установке пульта как в специальном помещении, так и в зрительном зале.

В моделях Exclusive имеется возможность сохранить содержимое памяти пульта на компьютерную дискету 3,5” и изменить коммутацию каналов.

Следует также отметить, что фирма «ФОТОН» предлагает компьютерную программу «Свет-Windows», отображающую рабочее состояние пультов серии F-24, 48, 72, 120, 144, 168 Standard/Exclusive, а также позволяющую просматривать и редактировать любые картины, хранящиеся в памяти пульта; сохранять на жёстком диске компьютера световые картины и таблицу коммутации.

Технические характеристики

1.  Общие характеристики:

·  Напряжение питания………………………………………………………..220 В ± 10%

·  Выходной сигнал………………………………………………………….DMX-512/1990

·  Количество субмастеров (включая субмастер наборного поля)………………..12

·  Количество программ эффектов………………….…………………………………..20

·  Гарантированный срок хранения информации в памяти при отключенном питании пульта……………………………………………………………………….5 лет

·  Лампа локальной подсветки………………..………………………………12 В ´ 5 Вт

2.  Индивидуальные характеристики:

Модель	Количество управляемых каналов	Количество картин памяти	Потребля-емая мощность	Наличие дисковода 3,5”	Наличие электронной коммутации
F-24 Standard	24	214	25 Вт
F-24 Exclusive	24	196	25 Вт	·	·
F-48 Standard	48	566	25 Вт
F-48 Exclusive	48	555	25 Вт	·	·
F-72 Standard	72	386	25 Вт
F-72 Exclusive	72	379	25 Вт	·	·
F-120 Exclusive	120	227	40 Вт	·	·
F-144 Exclusive	144	188	40 Вт	·	·
F-168 Exclusive	168	159	40 Вт	·	·

Комплект поставки

Изделие поставляется в упаковке, изготовленной из гофрированного картона. В комплект поставки входят:

Модель	Осн. Пульт	Доп. НП*	Лампа подсв.	Кабель питания	Кабель связи с НП	Разъём XLR-5	Пас-порт	Упаков. коробка
F-24S	F-24S	-	1	1	-	1	1	1
F-24E	F-24E	-	1	1	-	1	1	1
F-48S	F-48S	-	1	1	-	1	1	1
F-48E	F-48E	-	1	1	-	1	1	1
F-72S	F-72S	-	1	1	-	1	1	1
F-72E	F-72E	-	1	1	-	1	1	1
F-120E	F-24E	НП-96	2	2	1	1	1	2
F-144E	F-48E	НП-96	2	2	1	1	1	2
F-168E	F-72E	НП-96	2	2	1	1	1	2

*НП - наборное поле.

Инсталляция и включение

Распакуйте и поставьте пульт и наборное поле (при наличии) на плоскую поверхность. Прежде чем приступать к подключению, ознакомьтесь с задними панелями пульта (см. рис.1) и наборного поля (см. рис.2).

Рис. 1. Задняя панель пульта

Рис. 2. Задняя панель дополнительного наборного поля

Пульт и дополнительное наборное поле комплектуются сетевыми шнурами с вилками евростандарта. Подключите сетевые шнуры к пульту и наборному полю и воткните их в розетки. Убедитесь, что розетки в помещении имеют подключённые к специальному контуру заземления заземляющие контакты. В противном случае для подключения к контуру заземления необходимо использовать клеммы заземления. Заземляющие контакты сетевых разъёмов электрически соединены с клеммами заземления, имеющими надёжный контакт с корпусами как в пульте, так и в наборном поле. Внимание! Категорически запрещается подключать заземление корпуса к нулевой шине («нулю» фазы), т. к. в случае перекоса фаз на корпусах приборов может возникнуть опасное для жизни напряжение!

Для защиты от перегрузок по питанию на задней панели пульта располагается предохранитель номинальным значением 0,25А.

Если Ваш пульт комплектуется дополнительным наборным полем, то необходимо подключить наборное поле к пульту комплектуемым для этого специальным кабелем связи. Распайка разъёмов с обоих концов кабеля одинакова, поэтому кабель присоединяется любой стороной как к пульту, так и к наборному полю.

Для подключения кабеля управления используется разъём XLR-5. Распайка разъёма показана на рисунке 3.

№ контакта	Цепь
1	GND
2	Data -
3	Data +
4	-
5	-

Рис. 3. Распайка DMX-разъёма.
