Универсальный пульт управления светотехническим оборудованием (стр. 6 )

Пример: Чтобы установить параметры и записать картину 50 необходимо (см. рис. 21):

1.  Убедиться, что пульт не находится в режиме работы с картинами памяти. В противном случае выйти из этого режима.

2.  Перевести регулятор «Пам» в нулевое положение.

3.  Нажать клавишу «Выб».

4.  Загорится индикатор над клавишей «Выб».

5.  Позиции, отображаемые в нижней строке дисплея, сдвинутся так, что в левой половине окажется позиция «Карт».

6.  Клавишами «-» и «+» выбрать, если необходимо, картину памяти 50.

7.  Нажать клавишу «®».

8.  Отображаемые позиции нижней строки дисплея сдвинутся влево, в левой части окажется позиция «След».

9.  Клавишами «-» и «+» выбрать номер следующей картины памяти.

10. Нажать клавишу «®» или начать перемещать движок «Скор» или «Фронт».

11. Отображаемые в нижней строке дисплея позиции сдвинутся влево. Слева окажется позиция «Вр», справа – «Фр».

12. Регулятором «Скор» в позиции «Вр» установить время (в секундах), в течение которого будет активной картина 50.

13. Регулятором «Фронт» в позиции «Фр» установить время, в течение которого будет производиться перевод предыдущей картины на пятидесятую (в процентах от времени активности картины).

14. Нажать два раза клавишу «» для возврата к отображению позиции «Карт» в левой половине нижней строки дисплея.

15. На наборном поле выставить картину 50.

16. Нажать клавишу «Копи».

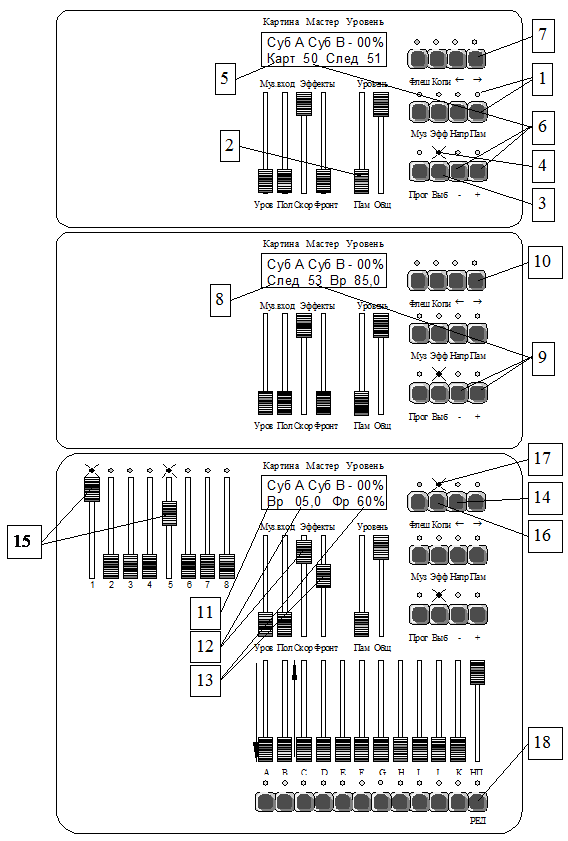

Рис. 21. Пример установки параметров и записи картины.

17. Загорится индикатор над клавишей «Копи».

18. Нажать клавишу «НП».

19. Индикатор над клавишей «Копи» замигает и погаснет.

20. В позиции «Карт» нижней строки дисплея появится номер следующей картины.

Пример: Чтобы создать программу эффектов 01, состоящую из 50, 53 и 54 картин, переключающихся по кругу, необходимо:

1.  Определить начальную картину 50 для программы эффектов 01 (см. пример на стр. 25).

2.  Установить параметры и записать картину 50, указав следующую картину 53 (см. предыдущий пример).

3.  Согласно пунктам 7 – 20 предыдущего примера, установить параметры и записать картину 53, указав следующую картину 54.

4.  Аналогичным образом установить параметры и записать картину 54, указав следующую картину 50.

5.  Выйти из режима установки параметров нажатием клавиши «Выб».

Выполнение программ эффектов

Запуск программы эффектов производится нажатием клавиши «Эфф». Номер программы должен быть предварительно выбран в режиме выбора номера программы клавишами «-» и «+» в позиции «Прог» нижней строки дисплея. Повторное нажатие клавиши «Эфф» останавливает выполнение программы.

Если запуск производится не выходя из режима выбора номера программы, то время удержания и фронт ввода берутся из параметров картин памяти, то есть программа выполняется в режиме индивидуальных временных параметров. В этом режиме выполняемую программу можно сменить клавишами «-» и «+» не останавливая процесса выполнения.

Если же запуск производится в исходном состоянии пульта, когда индикатор над клавишей «Прог» не горит, временные параметры задаются регуляторами «Скор» и «Фронт», то есть программа выполняется в режиме общих временных параметров. Нажатием клавиши «Прог» не останавливая программы можно переключаться на выполнение в режиме индивидуальных временных параметров и обратно.

Для выполнения в режиме музыкальной активации необходимо нажать клавишу «Муз». Входить и выходить из этого режима можно независимо от того, запущена уже программа или ещё нет, а также от того, в каком из режимов временных параметров производится выполнение.

Уровень вывода программы эффектов задаётся регулятором «Пам».

Последовательность перевода картин в программе можно изменить на противоположную нажатием клавиши смены направления «Напр».

В процессе выполнения программы в позициях «Карт», «След», «Вр» и «Фр» нижней строки дисплея отображаются номер активной картины и её параметры, которые можно просмотреть, сдвигая отображаемые позиции клавишами «» и «®».

Пример: Чтобы запустить и плавно ввести программу эффектов 01 в режиме индивидуальных временных параметров необходимо (см. рис. 22):

1.  Убедиться, что пульт не находится в режиме работы с картинами памяти. В противном случае выйти из этого режима.

2.  Для входа в режим выбора программы нажать клавишу «Прог».

3.  Загорится индикатор над клавишей «Прог».

4.  Клавишами «-» и «+» в позиции «Прог» нижней строки дисплея выбрать программу эффектов 01.

Рис. 22. Выполнение программы эффектов в режиме

индивидуальных временных параметров

5.  Для запуска программы нажать клавишу «Эфф».

6.  Индикатор над клавишей «Эфф» загорится.

7.  Регулятором «Пам» плавно ввести эффект на необходимый уровень.

8.  Ход выполнения программы можно увидеть в нижней строке дисплея, где будут отображаться номер текущей картины и её параметры.

9.  Регулятором «Пам» плавно увести выполняемую программу.

10. Чтобы остановить выполнение программы нажать клавишу «Эфф».

11. Индикатор над клавишей «Эфф» погаснет.

Пример: Чтобы запустить программу эффектов 01 в режиме общих временных параметров необходимо (см. рис. 23):

1.  Убедиться, что пульт не находится в режиме работы с картинами памяти. В противном случае выйти из этого режима.

2.  Выбрать, если необходимо, программу 01 (см. предыдущий пример).

3.  Выйти, если необходимо, из режима выбора номера программы.

Рис. 23. Выполнение программы эффектов в режиме

общих временных параметров

4.  Установить на необходимый уровень регулятор «Пам».

5.  Для запуска программы нажать клавишу «Эфф».

6.  Индикатор над клавишей «Эфф» загорится.

7.  Ход выполнения программы можно увидеть в нижней строке дисплея, где будут отображаться номер текущей картины и её параметры.

8.  Регуляторами «Скор» и «Фронт» установить необходимые время удержания картины и фронт её ввода.

9.  Чтобы остановить выполнение программы нажать клавишу «Эфф».

10. Индикатор над клавишей «Эфф» погаснет.

Пример: Чтобы запустить программу эффектов 01 в режиме музыкальной активации необходимо (см. рис. 24):

1.  Запустить программу эффектов 01 в соответствии с пунктами 1 – 6 предыдущего примера.

2.  Для переключения в режим музыкальной активации программы нажать клавишу «Муз».

3.  Загорится индикатор над клавишей «Муз».

4.  Переключение световых картин будет производиться в зависимости от аудио-сигнала, поступающего на музыкальный вход.

5.  Регуляторами «Уров» и «Пол» подстроить уровень входного сигнала и полосу частот так, чтобы переключение световых картин было наиболее приемлемым для данного музыкального сопровождения.

6.  Для смены направления переключения картин на противоположное нажать клавишу «Напр» .

7.  Индикатор над клавишей «Напр» загорится.

8.  Чтобы остановить выполнение программы нажать клавишу «Эфф».

9.  Индикатор над клавишей «Эфф» погаснет.

10. Для выхода из режима музыкальной активации нажать клавишу «Муз».

11. Индикатор над клавишей «Муз» погаснет.

12. Для восстановления исходной последовательности переключения картин нажать клавишу «Напр».

13. Индикатор над клавишей «Напр» погаснет.

Рис. 24. Выполнение программы эффектов в режиме

музыкальной активации

Работа с сервисным меню

Для того чтобы попасть в сервисное меню необходимо войти в режим работы с картинами памяти нажатием клавиши «Пам» и дважды нажать клавишу «®». Выход из сервисного меню осуществляется нажатием клавиши «».

Из сервисного меню можно выполнить три различные функции:

q  Обнуление картин памяти.

q  Электронная коммутация каналов.

q  Работа с дисководом.

Работа с дисководом и изменение электронной коммутации каналов возможны только в моделях «Exclusive».

Всё пространство дисплея в сервисном меню делится на три вертикальных части. В верхней строке указываются функции, в нижней – клавиши, которые необходимо нажать для их вызова. Этот принцип, кстати, сохраняется и при дальнейшей работе в рамках сервисного меню.

Следует отметить, что на всём протяжении работы в рамках сервисного меню все остальные функции пульта не работают. В том числе перестаёт выдаваться выходной сигнал.

Вид сервисного меню и клавиши входа в его функции показаны на рисунке 25.

Рис. 25. Вид сервисного меню и используемые в нём клавиши.

Обнуление картин памяти

При нажатии клавиши «Муз» в сервисном меню активизируется функция обнуления картин памяти. Под обнулением понимается запись нулевых уровней по всем каналам в картине. Обратите внимание, что очищаются только сами световые картины, параметры картин, используемые в программах эффектов, остаются нетронутыми. Производится обнуление в задаваемом диапазоне номеров картин памяти.

Вид дисплея при работе с этой функцией показан на рисунке 26.

Для выбора начальной картины задаваемого диапазона необходимо нажать клавишу «Прог», а затем клавишами «-» и «+» установить номер первой обнуляемой картины.

Для переключения на выбор конечной картины необходимо нажать клавишу «Выб». Затем, снова используя клавиши «-» и «+», выбрать номер последней обнуляемой картины.

Рис. 26. Вид меню функции обнуления картин памяти.

Если номера картин, указанные в позициях «с» и «по», устраивают, можно произвести обнуление, нажав клавишу «Пам».

Выход из меню без обнуления производится нажатием клавиши «».

При входе в эту функцию по умолчанию задаётся весь диапазон картин памяти пульта. Если номер картины в каком-либо из этих двух пределов устраивает, его можно не менять.
