Инструкция по эксплуатации VF 035-DD, VF045-DD, VF050-DD серия автоматических швейных машин со встроенным сервоприводом для стачивания меха и кожи (стр. 3 )

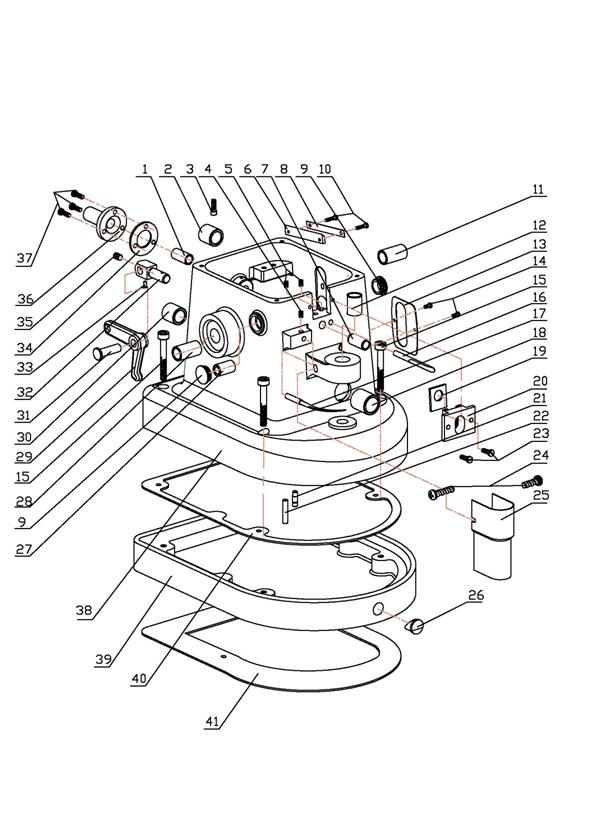

2.  Уплотнения машины

№ ПОЗИЦИИ	№ чертежа	Описание	Количество
1	01.02.2610	Втулка игловодителя (задняя)	1
2	02.02.2610	Втулка прижимной планки	1
3	03.02.2610	Винт 11/64X40 L12	1
4	04.02.2610	Винт 11/64X40 L6	1
5	05.02.2610	Винт 11/64X40 L6	2
6	06.02.2610	Маслозадерживающая пластина	1
7	07.02.2610	Втулка игловодителя (передняя)	1
8	08.02.2610	Прокладка маслозадерживающей пластины	1
9	09.02.2610	Пробка	2
10	10.02.2610	Винт M3X12	2
11	11.02.2610	Втулка основного вала	1
12	12.02.2610	Втулка	1
13	13.02.2610	Пластина регулировки длины шва	1
14	14.02.2610	Винт	2
15	15.02.2610	Винт M6X45	4
16	16.02.2610	Палец высвобождения нити	1
17	17.02.2610	Инструкция по эксплуатации	1
18	18.02.2610	Втулка прижимной планки	1
19	19.02.2610	Прокладка защиты крейцкопфа	1
20	20.02.2610	Защита крейцкопфа	1
21	21.02.2610	Комплект пружин	1
22	22.02.2610	Кулачок	1
23	23.02.2610	Винт M4X12	2
24	24.02.2610	Винт M4×12	2
25	25.02.2610	Крышка вала подачи	1
26	26.02.2610	Окошко для контроля масла	1
27	27.02.2610	Втулка игловодителя	1
28	28.02.2610	Втулка основного вала	1
29	2610-2-29	Рычаг открытия гильзы	1
30	2610-2-30	Втулка прижимной планки	1
31	2610-2-31	Палец звена рычага открытия гильзы	1
32	2610-2-32	Опора рычага открытия гильзы	1
33	2610-2-33	Палец 2.5×22	1
34	2610-2-34	Сальник игловодителя	1
35	2610-2-35	Винт 15/64X28 L8	1
36	2610-2-36	Колпачок масленки игловодителя	1
37	2610-2-37	Винт M4X12	3
38	2610-2-38	Рама	1
39	2610-2-39	Маслосборник	1
40	2610-2-40	Шайба	1
41	2610-2-41	Shock absorbing pad	1

3. Главный вал и эксцентрик

№ ПОЗИЦИИ	№ чертежа	Описание	Количество
1	01.03.2610	Пробка	2
2	02.03.2610	Маховик	1
3	03.03.2610	Приводной временной шкив	1
4	04.03.2610	Винт M6X8	4
5	05.03.2610	Сальник корпуса	2
6	06.03.2610	Шайба	2
7	07.03.2610	Основной вал	1
8	08.03.2610	Винт M6X8	2
9	09.03.2610	Эксцентриковый кулачок нитеводителя	1
10	10.03.2610	Эксцентриковый кулачок нитеводителя	1
11	11.03.2610	Винт M5X6	2
12	12.03.2610	Эксцентриковый кулачок игловодителя	1
13	13.03.2610	Вал эксцентрика подачи	1
14	14.03.2610	Винт M5X6	1
15	15.03.2610	Эксцентрик подачи	1

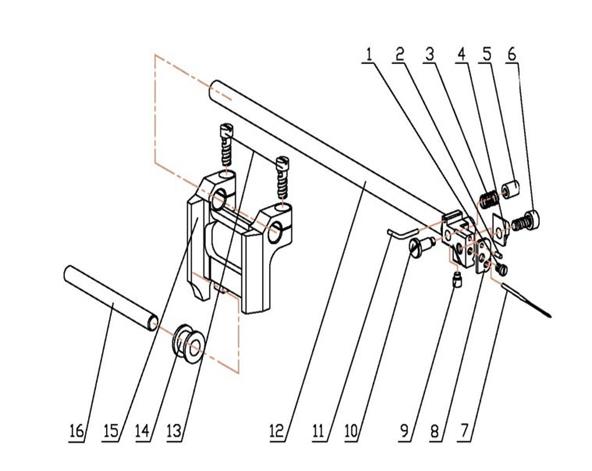

4. Узел игловодителя



4.Узел игловодителя

№ позиции	№ чертежа	Описание	Количество
1	01.04.2610	Винт М3Х4	1
2	02.04.2610	Зажимной винт иглы	1
3	03.04.2610	Пружина плунжера игловодителя	1
4	04.04.2610	Прижимная пластина игловодителя	1
5	05.04.2610	Крышка плунжера игловодителя	1
6	06.04.2610	Винт M4X8	1
7	07.04.2610	Игла	1
8	08.04.2610	Передняя пластина игловодителя	1
9	09.04.2610	Винт	1
10	10.04.2610	Плунжер игловодителя	1
11	11.04.2610	Замковый конус игловодителя	1
12	12.04.2610	Игловодитель	1
13	13.04.2610	Зажимной винт Sm11/64X40	2
14	14.04.2610	Вкладыш вала игловодителя	1
15	15.04.2610	Рама игловодителя	1
16	16.04.2610	Вал игловодителя	1

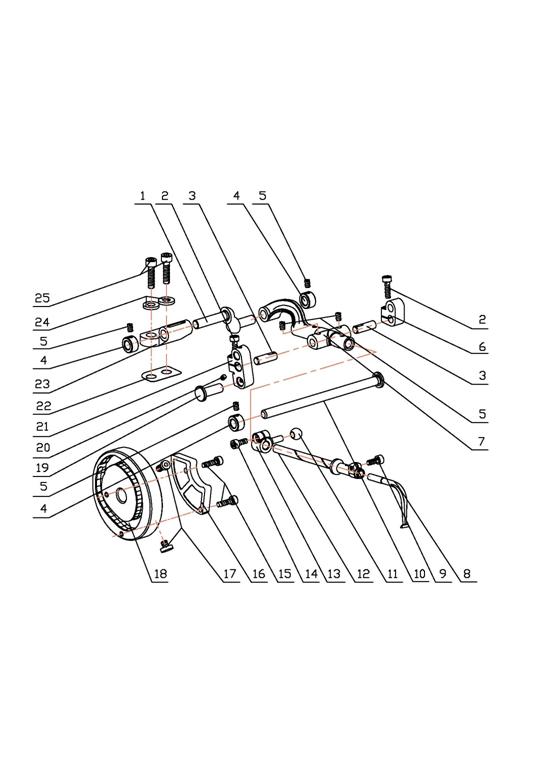

5. Компоненты рамы основания



5. Компоненты рамы основания

№ ПОЗИЦИИ	№ чертежа	Описание	Количество
1	01.05.2610	Кривошип	1
2	02.05.2610	Винт M4X10	2
3	03.05.2610	Палец крейцкопфа	2
4	04.05.2610	Гребень кривошипа	3
5	05.05.2610	Винт SM11/64×40 L4	4
6	06.05.2610	Короткое звено	1
7	07.05.2610	Узел крейцкопфа	1
8	08.05.2610	Нитеводитель	1
9	09.05.2610	Винт M4X8	1
10	10.05.2610	Поперечный вал	1
11	11.05.2610	Барабанный кулачок	1
12	12.05.2610	Державка нитеводителя	1
13	13.05.2610	Узел кулачкового рычага	1
14	14.05.2610	Винт M4X8	1
15	15.05.2610	Винт M4X12	2
16	16.05.2610	Кулачковый противовес	1
17	17.05.2610	Винт M5X6	2
18	18.05.2610	Эксцентрик	1
19	19.05.2610	Штифт длинного звена	1
20	20.05.2610	Винт	1
21	21.05.2610	Длинное звено	1
22	22.05.2610	Шайба	1
23	23.05.2610	Задний кривошип	1
24	24.05.2610	Шайба В6 заднего кривошипа	2
25	25.05.2610	Винт M6X20	2

6. Узел подачи материала
