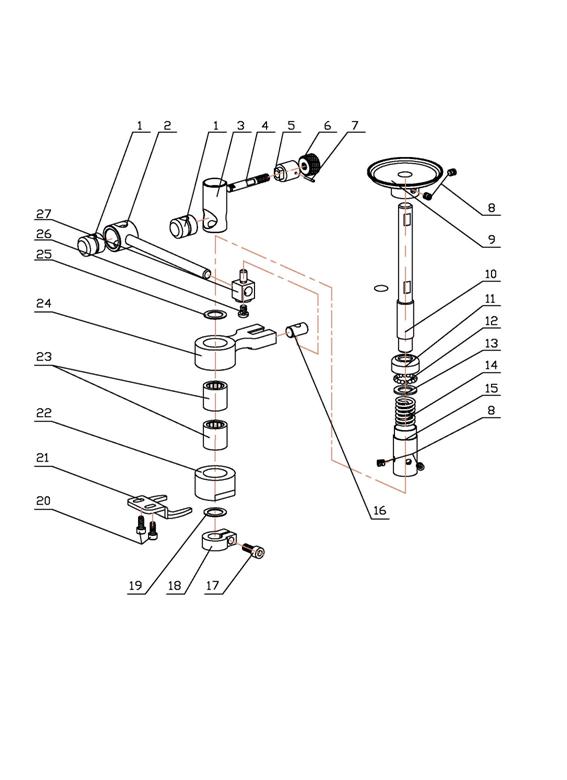

6. Узел подачи материала
№ ПОЗИЦИИ | № чертежа | Описание | Количество |
|
1 | 01.06.2610 | Вал регулировки шва | 2 | |
2 | 02.06.2610 | Шатун | 1 | |
3 | 03.06.2610 | Поршень | 2 | |
4 | 04.06.2610 | Палец поршня | 1 | |
5 | 05.06.2610 | Запорный блок регулировки шва | 1 | |
6 | 06.06.2610 | Гайка | 1 | |
7 | 07.06.2610 | Индикатор шва | 1 | |
8 | 08.06.2610 | Винт M5X6 | 4 | |
9 | 09.06.2610 | Задняя гильза | 1 | |
10 | 10.06.2610 | Вал задней гильзы | 1 | |
11 | 11.06.2610 | Колпачок натяжителя | 1 | |
12 | 12.06.2610 | Барабанный кулачок натяжителя 1/8 | 1 | |
13 | 13.06.2610 | Шайба колпачок натяжителя | 1 | |
14 | 14.06.2610 | Пружина натяжителя | 1 | |
15 | 15.06.2610 | Опора пружины натяжителя | 1 | |
16 | 16.06.2610 | Ролик блока подачи | 1 | |
17 | 17.06.2610 | Винт M5X12 | 1 | |
18 | 18.06.2610 | Зажим питателя | 1 | |
19 | 19.06.2610 | Шайба | 1 | |
20 | 20.06.2610 | Винт M4X12 | 1 | |
21 | 21.06.2610 | Ограничитель | 1 | |
22 | 22.06.2610 | Упор | 1 | |
23 | 23.06.2610 | Однонаправленный подшипник | 2 | |
24 | 24.06.2610 | Захват | 1 | |
25 | 25.06.2610 | Шайба | 1 | |
26 | 26.06.2610 | Винт M5X6 | 1 | |
27 | 27.06.2610 | Звено захвата, черное | 1 |

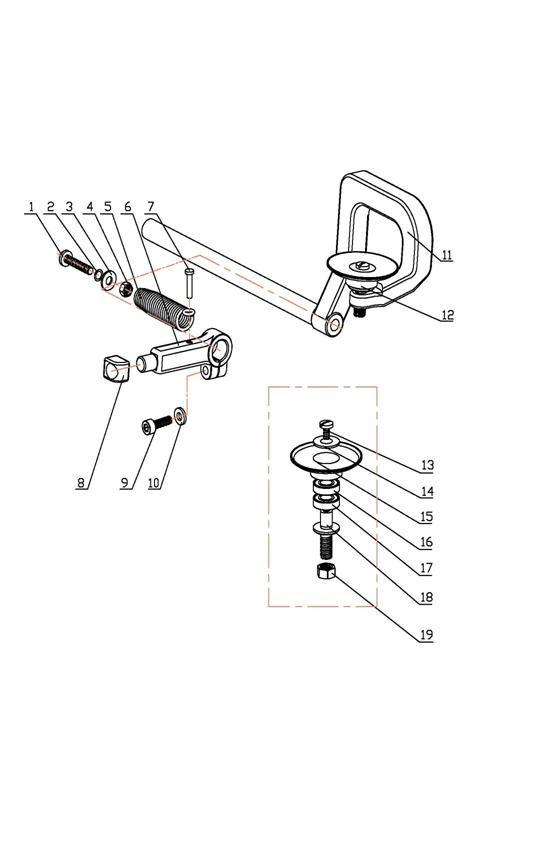

7. Узел прижимного устройства
|
7. Узел прижимного устройства
№ ПОЗИЦИИ | № чертежа | Описание | Количество |
|
1 | 01.07.2610 | Регулировочный винт M6×50 пружины коромысла | 1 | |
2 | 02.07.2610 | Уплотнительное кольцо 9×1.9 | 1 | |
3 | 03.07.2610 | Шайба 6 | 1 | |
4 | 04.07.2610 | Гайка М6 | 1 | |
5 | 05.07.2610 | Пружина коромысла | 1 | |
6 | 06.07.2610 | Вал соединения пружины коромысла | 1 | |
7 | 07.07.2610 | Винт 4×16 | 1 | |
8 | 08.07.2610 | Ползун | 1 | |
9 | 09.07.2610 | Винт узла пружины коромысла M6×20 | 1 | |
10 | 10.07.2610 | Шайба 6 | 1 | |
11 | 11.07.2610 | Узел коромысла | 1 | |
12 | 12.07.2610 | Узел диска прижимного устройства | 1 | |
13 | 13.07.2610 | Винт игловодителя M4×8 | 1 | |
14 | 14.07.2610 | Шайба пылеуплотнения | 1 | |
15 | 15.07.2610 | Передняя гильза | 1 | |
16 | 16.07.2610 | Подшипники (1000900) | 1 | |
17 | 17.07.2610 | Подшипники (1000900) | 1 | |
18 | 18.07.2610 | Шпиндель передней гильзы | 1 | |
19 | 19.07.2610 | Запорная гайка передней гильзы | 1 |
8. Система смазки машины и нитезамасливателя
№ ПОЗИЦИИ | № чертежа | Описание | Количество |
1 | 01.08.2610 | Винт M8×10 | 2 |
2 | 02.08.2610 | Кронштейн под масленку | 1 |
3 | 03.08.2610 | Маслораздаточный механизм | 1 |
4 | 04.08.2610 | Трубопроводы | 1 |
5 | 05.08.2610 | Обратный патрубок | 1 |
6 | 06.08.2610 | Крышка штуцера трубопровода | 1 |
7 | 07.08.2610 | Штуцер трубопровода | 1 |
8 | 08.08.2610 | Насос | 1 |
9 | 09.08.2610 | Металлический кулачок | 1 |
10 | 10.08.2610 | Направляющий штифт для нити | 1 |
11 | 11.08.2610 | Втулка и сетка для смазки | 1 |
12 | 12.08.2610 | Винт M5×6 | 1 |
13 | 13.08.2610 | Поршни | 1 |
14 | 14.08.2610 | Винт M8×16 | 2 |
15 | 15.08.2610 | Винт M5×16 | 2 |
16 | 16.08.2610 | Пружина маслонасоса | 1 |
17 | 17.08.2610 | Гайка М6 | 2 |
18 | 18.08.2610 | Кронштейн насоса | 1 |
19 | 19.08.2610 | Место для стола для нити | 1 |
20 | 20.08.2610 | Устройства расположения нити | 1 |
21 | 21.08.2610 | Винт | 4 |
22 | 22.08.2610 | Вставная опора | 1 |
23 | 23.08.2610 | Дальняя опора | 1 |
Элементы сервопривода, установленные на машину
Элементы сервопривода, установленные на машину
序号 № ПОЗИЦИИ | 零件号 № чертежа | 零件名称 Описание | 数量 Количество | |
1 | 2610-SM-1 | 手轮 | Маховик | 1 |
2 | 2610-SM-2 | 凹端紧定螺钉 M6×8 | Винт M6×8 | 2 |
3 | 2610-SM-3 | 主轴油罩 | Упор основного вала | 1 |
4 | 2610-SM-4 | 一字紧定螺钉 M4×5 | Винт M4×5 | 1 |
5 | 2610-SM-5 | 主轴 | Основной вал | 1 |
6 | 2610-SM-6 | 风叶 | Лопасти | 1 |
7 | 2610-SM-7 | 销子 | Палец | 1 |
8 | 2610-SM-8 | 凹端紧定螺钉 M4×6 | Винт M4×6 | 1 |
9 | 2610-SM-9 | 电机转子 | Ротор двигателя | 2 |
10 | 2610-SM-10 | 电机定子 | Статор двигателя | 1 |
11 | 2610-SM-11 | 内六角圆柱头螺钉 M4×16 | Винт M4×16 | 4 |
12 | 2610-SM-12 | 电机盖板 | Двигатель | 1 |
13 | 2610-SM-13 | 沉头螺钉 M4×8 | Винт M4×8 | 2 |
14 | 2610-SM-14 | 凹端紧定螺钉 M4×6 | Винт M4×6 | 2 |
15 | 2610-SM-15 | 停针传感块 | Датчик положения иглы | 1 |
16 | 2610-SM-16 | 电机手轮 | Маховик двигателя | 1 |
№ ПОЗИЦИИ | № чертежа | Описание | Количество |
1 | 2610-SM-1 | Маховик | 1 |
2 | 2610-SM-2 | Винт M6×8 | 2 |
3 | 2610-SM-3 | Упор основного вала | 1 |
4 | 2610-SM-4 | Винт M4×5 | 1 |
5 | 2610-SM-5 | Основной вал | 1 |
6 | 2610-SM-6 | Лопасти | 1 |
7 | 2610-SM-7 | Палец | 1 |
8 | 2610-SM-8 | Винт M4×6 | 1 |
9 | 2610-SM-9 | Ротор двигателя | 2 |
10 | 2610-SM-10 | Статор двигателя | 1 |
11 | 2610-SM-11 | Винт M4×16 | 4 |
12 | 2610-SM-12 | Двигатель | 1 |
13 | 2610-SM-13 | Винт M4×8 | 2 |
14 | 2610-SM-14 | Винт M4×6 | 2 |
15 | 2610-SM-15 | Датчик положения иглы | 1 |
16 | 2610-SM-16 | Маховик двигателя | 1 |
|
