- клееной фанерой толщиной не менее12,7 мм.
4.13 Коэффициент трения труб Хазена-Вильямса (С), определяемый в соответствии с пунктом 5.2 не должен быть меньше значения равного 150.
4.14 При проведении испытаний, как это указано в пункте 5.3 , потеря напора в фитингах, выраженная в приведенной длине трубы, не должна превышать значения, указанные в инструкции по эксплуатации и проектированию более, чем на 610 эквивалентных мм.
4.15 Трубы должны быть устойчивы к сопротивлению сжатию-растяжению, как это указано в пункте 5.4. После проведения испытаний, образцы труб должны пройти испытания на гидростатическое сжатие в соответствии с пунктом 5.8.
4.16 Трубы должны выдерживать изгибающий момент, эквивалентный двойному весу трубы, наполненной водой, превышающему вдвое расстояние между креплениями без загибов, протечек и других проявлений стойких дефектов.
4.17 Трубы должны выдерживать ударную нагрузку, как это указано в пункте 5.6.
4.18 Трубы и фитинги в сборе должны выдерживать вибрации, как это указано в пункте 5.7. в течение 30 часов без ухудшения эксплуатационных характеристик. После виброиспытаний каждый образец должен быть подвергнут испытаниям на гидростатическое сжатие в соответствии с пунктом 5.8.
4.19 Трубы и фитинги в сборе должны выдерживать 1 минуту без деформаций, разъединений или протечек при внутреннем гидростатическом давлении в пять раз превышающем номинальное давление в соответствии с пунктом 5.8.
Исключение: минимальные значения испытательного давления и времени проведения испытаний могут быть сокращены в отношении трубопроводов, продемонстрировавших при испытаниях способность поглощать и уменьшать скачки давления в системе по сравнению со стальным трубопроводом. Уменьшение испытательного давления и времени проведения испытаний определяется на основании значения уменьшения давления в сравнении со стальным трубопроводом при проведении испытаний, как указано в пунктах 5.8.3 и 5.8.4.
4.20 Трубы и фитинги в сборе должны выдерживать без деформаций, разъединений или протечек 3000 циклов изменения давления от нуля до значения, вдвое превышающего номинальное давление труб и фитингов. После данных циклов трубы и фитинги в сборе должны подвергаться испытаниям на гидростатическое сжатие, как указано в пункте 5.8.
4.21 Трубы и фитинги в сборе после испытаний на гидростатическое сжатие в соответствии с пунктом 5.8, должны пройти испытания на циклические изменения температуры от 1,70C до максимальной номинальной температуры в соответствии с пунктом 5.10.
4.22 Трубы каждой длины должны иметь четкую маркировку буквами и знаками высотой не менее 4,8 мм на внешней поверхности трубы.
4.22.1 Маркировка трубы должна содержать:
а) наименование или товарный знак производителя,
б) стандартного размерного отношения SDR, номинальное давление,
г) если труба может соответствовать нескольким внешним габаритным размерам при использовании в спринклерах, внешние габаритные размеры, такие как «размер медных труб» или «размер чугунных труб» должны присутствовать;
д) дата изготовления и смена производства.
4.22.2 Маркировка фитингов производится на их наружной поверхности в процессе производства и включает:
а) наименование или товарный знак производителя,
б) сокращенного обозначения материала
в) размер фитинга,
г) если фитинг может соответствовать нескольким внешним габаритным размерам при использовании в спринклерах, внешние габаритные размеры, такие как «размер медных труб» или «размер чугунных труб» должны присутствовать,
4.23 Трубы и фитинги должны быть выполнены из полимерных композиций, относящиеся к негорючим или слабо горючим (Г1) по ГОСТ 30244-94, а также трудно воспламеняемым (В1) по ГОСТ 30402-96 материалам. Кислородный индекс сырья, из которого изготовлены изделия должен быть не менее 30 согласно ГОСТ 12.1.044-89.
5 Методы испытаний.
5. 1. Огневые испытания
5.1.1. Комплект для проведения испытаний труб и фитингов должен соответствовать инструкции по установке и проектированию и содержать следующее:
- минимальное количество креплений с указанием их расположения и расстояний между ними,
- типы спринклера (ов) (для жилых помещений, быстродействующие или стандартные), с которыми предполагается использовать продукцию, классификация их максимальной предельной температуры и минимальная заделка спринклеров,
- минимальная защита потолка, если защита предусмотрена, и
- максимальное расстояние от потолка до розетки спринклера.
5.1.2 Спринклерные оросители выбираются в соответствии с характеристикой скорости срабатывания различных типов (для жилых помещений, быстродействующий или стандартный), указанных в инструкции по установке и проектированию. Выбирать следует спринклеры с более низкой характеристикой скорости срабатывания.
5.1.3 Источник огня, используемый в данных испытаниях, должен состоять из квадратного стального противня, содержащего гептан. Противень должен быть площадью 0,46 м2 и глубиной 305 мм, сталь должна быть толщиной не менее 6,4 мм. Противень должен быть герметичным, и верхние углы должны быть усилены сплошным стальным углом. Противень должен быть наполнен 24л гептана, имеющего характеристики, указанные в таблице 5.1. Противень должен быть помещен в квадратный герметичный противень площадью 0,92 м2 глубиной 30 сантиметров, сталь должна быть толщиной не менее 6,4 мм, и верхние углы должны быть усилены сплошным стальным углом. Внешний противень должен быть наполнен водой, и во время испытаний должен пополняться свежей водой.
Таблица 5.1
Техническая характеристики гептана для проведения огневых испытаний
Минимальная начальная точка кипения Максимальная температура конца кипения Удельная плотность | 880 C 1000 C 0,69-0,73 |
5.1.4 Помещение для проведения испытаний должно быть не меньше 9,0x9,0 м и высотой 4,0 м. В помещении не должно быть сквозняка. Потолок для испытаний шириной 3,7 м и длиной 7,0 м должен быть установлен примерно на высоте 2,4 м от пола.
5.1.5 Трубопровод подсоединяется к источнику воды, который может обеспечить давление, равное максимальному номинальному давлению у входного отверстия трубы. Система подачи воды должна быть снабжена измерителями расхода и давления.
5.1.6. Огневые испытания с низким давлением на выходе

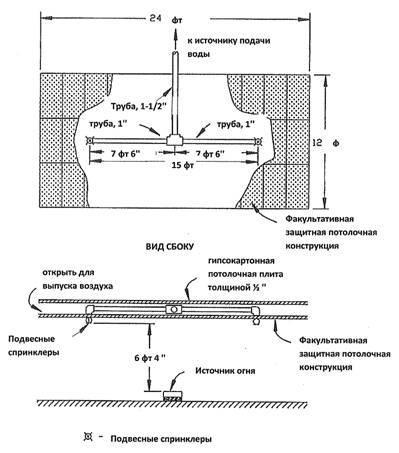

5.1.6.1. Испытания проводятся с двумя закрытыми подвешенными спринклерами, установленными максимально на расстоянии 4,6 м с разных сторон уравновешенной системы труб под напором. Система труб соединяется с источником подачи воды. Трубы должны иметь начальное статическое давление от 689 до 827 кПа, которое далее регулируется для поддержания определенного расхода после срабатывания спринклеров. Общая схема испытаний указана на рисунке 5.1.
ВИД СВЕРХУ
Рисунок 5.1.
Общая схема испытаний – спринклеры, установленные не вдоль стен
Примечание 1: источник огня должен быть помещен строго по центру под Т-образным соединением труб.
Примечание 2: Расстояние от розетки спринклера до потолка в отношении незащищенных труб должно быть максимальным в соответствии с инструкцией по установке и проектированию, но не более 305 мм.

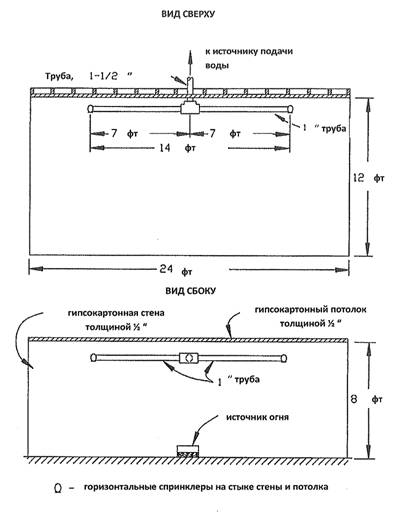

5.1.6.2 В случае если установка труб производится на стыке стены и потолка, должны проводиться испытания с двумя стандартными спринклерами, предназначенными для установки вдоль стен. Спринклеры должны быть установлены максимально на расстоянии 4,3 м с разных сторон уравновешенной системы труб под напором. Система труб соединяется с источником подачи воды. Трубы должны иметь начальное статическое давление от 689 до 827 кПа, которое далее регулируется для поддержания определенного расхода после срабатывания спринклеров. Общая схема испытаний указана на рисунке 5.2.
Рисунок 5.2. Общая схема испытаний – спринклеры, установленные вдоль стен
Примечание 1: источник огня должен быть помещен строго по центру под Т-образным соединением труб. Примечание 2: Расстояние от розетки спринклера, предназначенного для установки вдоль стен, до потолка должно быть максимальным в соответствии с инструкцией по установке и проектированию, но не более 305 мм и не более расстояния, указанного производителем спринклера.
5.1.6.3 Если в инструкции по установке и проектированию указаны потолочные защитные конструкции, отличные от перечисленных в пункте 4.12, под соединением труб должно быть установлено потолочное перекрытие минимальной защиты (рис. 5.2.). Если трубы устанавливаются без защитных материалов, испытания труб должны проводиться в незащищённых условиях с розетками спринклеров, установленными на максимальном расстоянии от потолка в соответствии с инструкцией по установке и проектированию.
5.1.6.4 Таймер измерения времени и оборудование для измерения температуры должны быть включены при воспламенении испытательного противня. Спринклеры должны сработать автоматически. После срабатывания каждого спринклера расход воды должен регулироваться таким образом, чтобы поддерживать общий расход на максимальном уровне 1,41 л/с в отношении каждого спринклера.
5.1.6.5 Через 10 минут источник огня в противне должен быть потушен, и подача воды к спринклерам должна быть выключена максимально через 5 минут после ликвидации источника огня.
5.1.7 Огневые испытания с максимальным номинальным давлением на выходе
5.1.7.1 Испытания, описанные в пунктах 5.1.6.1 – 5.1.6.5., необходимо повторить с максимальным номинальным давлением у входного отверстия системы труб. После срабатывания спринклеров должно поддерживаться давление на уровне 90 % от максимального.
5.2. Испытания труб трением
5.2.1. Образец трубы длиной не менее 6 м устанавливается в испытательный аппарат потери трения. С каждой стороны на концах образца трубы устанавливается пьезометр и подсоединяется к измерителю перепада давления. Расход воды через испытательный образец измеряется расходомером.
5.2.2 Не менее 5 различных расходов воды со скоростью в диапазоне от 3,1 и 5,5 м/с должны тестироваться через испытательный образец, и перепады давления между пьезометрами при потоке воды на каждой скорости фиксируются. Испытания повторяются после того, как испытательный образец трубы убран, и пьезометры соединяются. Полученные значения перепадов давления вычитаются из результатов испытаний образцов трубы, чтобы в результате получить значения перепада давления образцов трубы. Коэффициент трения Хазена-Вильямса должен рассчитываться по следующей формуле:
|
