Где:
Q – расход воды, галлоны в минуту,
d – измеренный внутренний диаметр трубы, дюймы,
p – перепад давления в футах на кв. дюйм на фут трубы.
Где:
pm = фрикционное сопротивление (бар на метр трубы)
Qm = расход воды (л/мин)
С = коэффициент потерь на трение.
dm = фактический внутренний диаметр трубы (мм)
5.3 Испытания приведенной длины фитингов
5.3.1 Образцы фитингов устанавливаются в испытательный аппарат потери трения. С каждой стороны на концах образца фитинга устанавливается пьезометр и подсоединяется к измерителю перепада давления. Расход воды через испытательный образец измеряется расходомером.
5.3.2 Не менее 5 различных значений расхода воды со скоростью в диапазоне от 3,1 до 5,5 м/с должны тестироваться через испытательный образец, и перепады давления между пьезометрами при потоке воды на каждой скорости фиксируются. Испытания повторяются после того, как испытательный образец фитингов убран, и пьезометры соединяются. Полученные значения перепадов давления вычитаются из результатов испытаний образцов фитингов, чтобы в результате получить значения перепада давления фитингов. Используя коэффициент трения Хазена-Вильямса, определенный для трубы, считается приведенная длина в футах трубы.
5.4 Испытания преодоления сопротивления
5.4.1 Образцы пустой негерметизированной трубы помещаются сверху на стальную подставку шириной 41,3 мм и высотой не менее 25,4 мм, имеющую закругленные края радиусом 3,17 мм. Сверху на трубу действует груз металлической плоской тарелкой, прикрепленной к аппарату сжатия-расжатия. Испытательная нагрузка должна увеличиваться до 890 Н со скоростью 12,7 мм/мин и выдерживаться в течение 5 минут.
5.5 Испытания труб на гибкость
5.5.1 Образцы должны устанавливаться с помощью двух креплений для труб, расположенных на расстоянии, в два раза превышающем указанное в инструкции по эксплуатации и проектированию. Фитинг располагается в середине между креплениями. Система труб наполняется водой и создается номинальное давление. Точечная нагрузка весом в половину веса трубы, наполненной водой, между креплениями применяется к образцу в центральной точке между двумя креплениями и выдерживается в течение 1 минуты (рис 5.3). Метод испытаний с использованием меньших расстояний между креплениями с соответствующим увеличением применяемой нагрузки для достижения эквивалентного изгибающего момента также возможен с использованием следующей формулы:
Где:
P= точечная нагрузка, в кг.
W= вес на единицу длины трубы, наполненной водой, в кг. на метр
Lr= двоекратное максимальное расстояние между опорными креплениями, указанное в инструкции по эксплуатации и проектированию, в метрах
Lt=расстояние между креплениями в условиях испытаний, в метрах
|
|
|

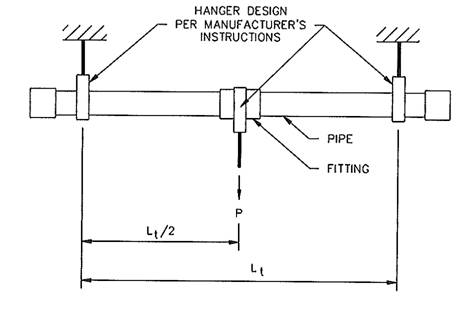

Рисунок 5.3. Схема испытаний на гибкость
5.6. Испытания на ударную прочность
5.6.1 Образцы трубы помещаются в температурные условия -18, 0 и 210С на 24 часа. Незамедлительно после этих условий каждый образец трубы подвергается воздействию стального цилиндра массой 0,9 кг диаметром 31,7 мм с плоской ударной поверхностью с закругленными углами. Воздействие должно иметь значение 13,5 Дж для труб, имеющих размер до 1 стандартного диаметра трубы (СДТ) включительно и 20,3 Дж для труб размером более 1 СДТ. Испытания на ударную прочность с каждым образцом проводятся при комнатной температуре (в течение 5 минут после температурного воздействия)
5.6.2 После воздействия, описанного в пункте 5.6.1. испытательные образцы трубы в наименьшем и наибольшем размерах для каждого значения воздействия должны быть подвергнуты испытаниям на гидростатическое сжатие в соответствии с пунктом 5.8.
5.7 Виброиспытания
5.7.1. Для труб и фитингов, имеющих размеры более 1/2 СДТ, испытательные образцы соединений труб и фитингов, собранные в соответствии с инструкцией по установке и проектированию и состоящие из труб длиной приблизительно 610 мм, присоединенных с двух сторон к Т-образному соединению, помещаются горизонтально и присоединяются к вибростенду. Трубы по сторонам от Т-образного соединения подсоединяются к вибростенду в соответствии с инструкцией по установке и проектированию. Труба, расположенная сбоку от Т-образного соединения должна на конце иметь фитинг и поддерживаться зажимным хомутом для труб. Зажимной хомут, который, наиболее вероятно, может вызвать повреждения или истирание, выбирается в соответствии с типом зажимного хомута для труб, указанного в инструкции по установке и проектированию. Зажимной хомут располагается на максимальном расстоянии от фитинга, в соответствии с инструкцией по установке и проектированию, и присоединяется к фиксированной (невибрирующей) опоре. Груз, эквивалентный по весу трубе длиной 1,2 м, наполненной водой, должен свисать свободно с фитинга, расположенного на конце боковой трубы. Общая схема виброиспытаний представлена на рисунке 5.4.
Рисунок 5.4 Общая схема виброиспытаний
5.7.2 Для труб и фитингов, имеющих размеры 1/2 СДТ, испытательные образцы соединений из труб и фитингов, собранные в соответствии с инструкцией по установке и проектированию и состоящие из труб длиной приблизительно 610 мм, многопортовых фитингов трубопровода и многопортовых фитингов розеток спринклеров, помещаются горизонтально и подсоединяются к вибростенду. Внешние выходы фитингов трубопровода подсоединяются к внутренним выходам фитингов спринклерных розеток с трубой. Другие концы фитинга трубопровода и фитинга спринклерных розеток подсоединяются к трубе. Фитинг спринклерной розетки подсоединяется к вибростенду в соответствии с инструкцией по установке и проектированию. Фитинг трубопровода и внешний конец ответвления трубы фитинга спринклерной розетки подсоединяются к фиксированной (виброустойчивой) опоре. Внутренние ответвления фитинга трубопровода должны поддерживаться ближе к краю фитинга с опорой трубы, подсоединенной к вибростенду. Опоры труб, которые наиболее вероятно могут повредить трубы или вызвать их истирание, выбираются в соответствии с инструкцией по установке и проектированию.
5.7.3 Для гибких труб и изделий из труб, испытательные образцы соединений из труб и фитингов, собранные в соответствии с инструкцией по установке и проектированию и состоящие из труб длиной приблизительно 610 мм, должны сгибаться по минимальному радиусу изгиба, указанному в инструкции по установке и проектированию, и подсоединяться к вибростенду. Один конец трубы подсоединяется к вибростенду, а другой конец подсоединяется к фиксированной (виброустойчивой) опоре. Опоры труб, которые наиболее вероятно могут повредить трубы или вызвать их истирание, выбираются в соответствии с инструкцией по установке и проектированию.
5.7.4 Негерметизированные образцы в сборке подвергаются вибрации с амплитудой 0,51 мм при разной частоте, изменяющейся от 18 до 37 Гц в течение 5 часов. Продолжительность цикла составляет 25+5 секунд. Если одна или более резонансных точек четко фиксируется, образцы подвергаются вибрации на этой частоте или частотах в течение оставшихся 25 часов испытаний пропорционально количеству обнаруженных резонансных частот. Если резонансные частоты не выявлены, испытания проводятся с частотами, амплитудами и в течение времени, указанными в таблице 5.2. Амплитудой считается максимальный сдвиг при движении по синусоиде из остаточного положения или половин общего сдвига.
Таблица 5.2
Амплитуда вибрации
Амплитуда, (мм) | Общий сдвиг, (мм) | Частота, Гц | Время, ч |
0,25 | 0,51 | 28 | 5 |
0,51 | 1,02 | 28 | 5 |
1,90 | 3,81 | 28 | 5 |
0,51 | 1,02 | 18-37 (изменяется) | 5 |
0,89 | 1,78 | 18-37 (изменяется) | 5 |
5.7.5 После того, как образцы были подвергнуты вибрации в соответствии с требованиями, они исследуются на наличие повреждений, износ и далее подвергаются испытаниям на гидростатическое сжатие в соответствии с пунктом 5.8.
5.8 Испытания на гидростатическое сжатие
5.8.1 Сборка труб и фитингов должна производиться в соответствии с инструкцией по установке и проектированию. В отношении гибких труб и изделий, образцы должны сгибаться с минимальным радиусом изгиба, указанным в инструкции по установке и проектированию.
5.8.2. Длина незащищенной трубы между фитингами должна быть равна минимум десяти значениям диаметра трубы.
Исключение: Более короткие трубы допускаются к использованию при проведении испытаний фитингов в сборе.
5.8.3. Испытательные образцы труб, имеющие длину не менее 12,2 м, должны подключаться к устройству подачи воды, состоящему из обратного клапана, быстродействующего электромагнитного запорного клапана, дроссельного клапана, пьезометра, датчика давления, осциллографа, установленных как указано на рисунке 5.5. Система должна подавать воду со скоростью не менее 5,5 м/с. Должны использоваться датчики давления с временем захвата не более 0,001 с и система регистрации данных, способная фиксировать пиковые значения давления.
|
