5)  Ошибки и предупреждения сохраняются в файл отчетов.

3.5  Описание загрузки атрибутов

1)  По мере разбора XML файла программа загрузчик извлекает атрибуты сущностей и записывает их в атрибутивную базу данных.

2)  Запись данных непосредственно в таблицы производится при помощи хранимых процедур на сервере базы данных.

3)  Запись в атрибутивной таблице и в БГД связаны между собой через атрибут Id.

3.6  Описание загрузки геометрии

1.  Объекты, имеющие геометрию – названия слоев:

§  Нулевой кадастровый округ – federalPolygons_XX;

§  Кадастровый округ – cadastralRegionPolygons_XX;

§  Кадастровый район – cadastralDistrictPolygons_XX_XX;

§  Кадастровый квартал – cadastralBlockPolygons_XX_XX;

§  Участок – parcelPolygons_XX_XX;

§  Часть участка – subParcelPolygons_XX_XX;

§  Контур – contourPolygons_XX_XX.

2.  Для каждого вида сущности (нулевой кадастровый округ, кадастровый округ, кадастровый район, кадастровый квартал, участок, часть участка, контур) для каждого кадастрового района формируется свой слой. Например: «cadastralBlockPolygons_61_01» (содержит кадастровые кварталы, входящие в кадастровый район 61:01), «parcelPolygons_74_36» (содержит участки, входящие в кадастровый район 74:36), «contourPolygons_69_07» (содержит контура, входящие в кадастровый район 74:36).

3.  У каждого слоя есть атрибут «Кадастровый номер» (CadastralNumber). Атрибут показывает кадастровый номер участка или единицы кадастрового деления, к которой относится данная сущность. Например, атрибут CadastralNumber у слоя parcelPolygons_74_36 показывает кадастровые номера участков, у слоя subParcelPolygons_74_36 показывает кадастровые номера участков, к которым относятся данные части участков, cadastralBlockPolygons_74_36 – кадастровые номера кадастровых кварталов.

4.  У каждого слоя есть атрибут «Порядковый номер» (SerialNumber). Атрибут показывает порядковый номер сущности. Например, атрибут SerialNumber у слоя subParcelPolygons_74_36 показывает порядковые номера частей участков.

5.  Запись в атрибутивной таблице и в БГД связаны между собой через атрибут Id.

3.7  Экранные формы

1.  Главная форма.

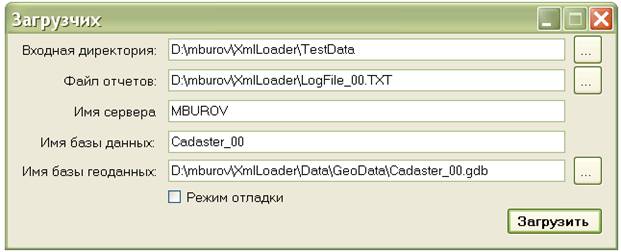

Рисунок 1 Главная форма

2.  Форма-заставка.

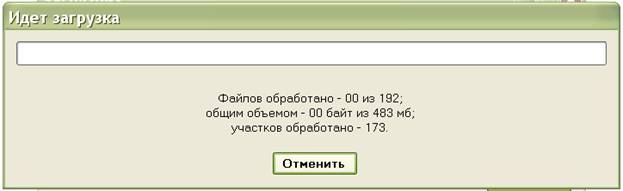

Рисунок 2 Форма-заставка

3.8  Архитектура программы загрузчика

4  Выходные данные (структура)

1.  Записи в таблицах БД по управлением SQL Server;

2.  Записи в файловой БГД.

3.  Файл отчетов.

4.1  Структура атрибутивной части базы данных

Данный раздел содержит описание логической атрибутивной части базы данных.

На данной диаграмме показаны основные сущности кадастра. Участок может содержаться как в кадастровом квартале, так и непосредственно в единицах кадастрового деления более высокого уровня. Все единицы кадастрового деления могут иметь геометрию; земельный участок может иметь геометрию. Так же часть ЗУ и контур в составе многоконтурного ЗУ могут иметь геометрию.

Рисунок 3 Основные сущности

4.1.1  Земельный участок

Земельный участок. Земельный участок - основная сущность кадастра.

Таблица 1 Атрибуты ЗУ

Наименование	Описание
Кадастровый номер	Кадастровый номер земельного участка в формате "XX:XX:XXXXXXX:XXXX".

Таблица 2 Связи. Земельный участок

Столбцы	Ассоциация	Описание
ЗУ - КК	0..* ЗУ. 0..1 Кадастровый квартал.	Земельные участки содержаться в кадастровом квартале.
ЗУ - КР	0..* ЗУ. 0..1 Кадастровый район.	Земельные участки могут содержаться непосредственно в кадастровом районе.
ЗУ - КО	0..* ЗУ. 0..1 Кадастровый округ.	Земельные участки могут содержаться непосредственно в кадастровом округе.
ЗУ - Нулевой КО	0..* ЗУ. 0..1 Нулевой кадастровый округ.	Земельный участок может содержаться непосредственно в нулевом кадастровом округе.
Геометрия - ЗУ	Элемент пространственных данных. ЗУ.	Земельный участок может иметь геометрию.
Контур многоконтурного ЗУ - ЗУ	0..* Контур (многоконтурного ЗУ). 1 ЗУ.	Многоконтурный земельный участок может содержать контура
Часть ЗУ - ЗУ	0..* Часть ЗУ. 1 ЗУ.	Земельный участок может содержать части земельного участка.
Право - ЗУ	0..* Право. 1 ЗУ.	У земельного участка может быть несколько прав.

4.1.2  Кадастровый квартал

Кадастровый квартал. Кадастровый квартал содержит земельные участки.

Таблица 3 Атрибуты. Кадастровый квартал

Наименование	Описание
Кадастровый номер	Кадастровый номер кадастрового квартала в формате "XX:XX:XXXXXXX".

Таблица 4 Связи. Кадастровый квартал

Наименование	Ассоциация	Описание
КК - КР	Кадастровый квартал. Кадастровый район.	Кадастровые кварталы содержатся в кадастровом районе
ЗУ - КК	0..* ЗУ. 0..1 Кадастровый квартал.	Земельные участки содержаться в кадастровом квартале.
Геометрия - КК	Элемент пространственных данных. Кадастровый квартал.	Кадастровый квартал может иметь геометрию.

4.1.3  Кадастровый округ

Кадастровый округ. Кадастровый округ соответствует субъекту Российской федерации.

Таблица 5 Атрибуты. Кадастровый округ

Наименование	Описание
Кадастровый номер	Кадастровый номер кадастрового округа в формате "XX".

Таблица 6 Связи. Кадастровый округ

Наименование	Ассоциация	Описание
КО - Нулевой КО	Кадастровый округ. Нулевой кадастровый округ.	Кадастровые округа содержатся в нулевом кадастровом округе.
КР - КО	Кадастровый район. Кадастровый округ.	Кадастровые районы содержатся в кадастровом округе.
ЗУ - КО	0..* ЗУ. 0..1 Кадастровый округ.	Земельные участки могут содержаться непосредственно в кадастровом округе.
Геометрия - КО	Элемент пространственных данных. Кадастровый округ.	Кадастровый округ может иметь геометрию.

4.1.4  Кадастровый район

Кадастровый район. Кадастровый район соответствует муниципальному образованию.

Таблица 7 Атрибуты. Кадастровый район

Наименование	Описание
Кадастровый номер	Кадастровый номер кадастрового района в формате "XX:XX".

Таблица 8 Связи. Кадастровый район

Наименование	Ассоциация	Описание
КР - КО	Кадастровый район. Кадастровый округ.	Кадастровые районы содержатся в кадастровом округе.
КК - КР	Кадастровый квартал. Кадастровый район.	Кадастровые кварталы содержатся в кадастровом районе
ЗУ - КР	0..* ЗУ. 0..1 Кадастровый район.	Земельные участки могут содержаться непосредственно в кадастровом районе.
Геометрия - КР	Элемент пространственных данных. Кадастровый район.	Кадастровый район может иметь геометрию.

4.1.5  Контур (многоконтурного ЗУ)

Контур в составе многоконтурного земельного участка.

Таблица 9 Атрибуты. Контур (многоконтурного ЗУ)

Наименование	Описание
Порядковый номер	Порядковый номер контура в составе многоконтурного земельного участка. Уникален в пределах земельного участка.

Таблица 10 Связи. Контур (многоконтурного ЗУ)

Наименование	Ассоциация	Описание
Контур в составе многоконтурного ЗУ - ЗУ	0..* Контур (в составе многоконтурного ЗУ). 1 ЗУ.	У многоконтурного земельного участка может быть несколько контуров.
Геометрия - Контур в составе многоконтурного ЗУ	Элемент пространственных данных. Контур (в составе многоконтурного ЗУ).	Контур в составе многоконтурного земельного участка может иметь геометрию.
