Электромеханический турникет-трипод
«TORNELLO Superbo»
ТЕХНИЧЕСКИЙ ПАСПОРТ
РУКОВОДСТВО ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
Содержание
|
Введение……………………………………………………………………………………... Назначение………………………………………………………………………………….. Комплект поставки…………………………………………………………...…………. Технические характеристики………………………………………………………. Описание турникета……………………………………………………………………. Устройство и принцип работы турникета……………………………………. Подготовка турникета к использованию………………………………………
Подготовка турникета к монтажу……………………………………………………..…….…
Варианты монтажа турникета. Смена направлений проходов……………….…….……
Монтаж турникета…………………………………………………………………….…….……
Монтаж и использование преграждающей планки «Антипаника»……………….….…..
Описания и схемы подключений контроллера турникета…………………..……………...
Используемые термины……………………………………………………………………………
Описание клеммных колодок контроллера турникета…………………..…………………
Подключение питания…………………………………………………………………………....
Подключение пульта управления…………………………………………………………….…..
Подключение считывателей……………………………………………………………………
Подключение турникета к контроллеру СКД посредством интерфейса RS485………
Подключение турникета к контроллеру СКД посредством командного
интерфейса……………………………………………………………………………….
Описание работы турникета при работе с пультом управления…………………….…
Описание работы турникета в составе автономной системы контроля доступа
(СКД), встроенной в базовый контроллер турникета…………………………………
Описание работы турникета в составе сетевых систем контроля доступа (СКД)……
Подготовка турникета к эксплуатации………………………………………… Эксплуатационные ограничения…………………………………………………10. Хранение и транспортирование…………………………………………………..
11. Гарантийные обязательства…………………………………………………….…
12. Утилизация…………………………………………………………………………………
13. Свидетельство об упаковывании и приемке………………………..……..
1. Введение
Настоящее руководство по эксплуатации является эксплуатационным документом, объединенным с паспортом турникета-трипода TORNELLO Superbo (далее – турникета), и предназначено для ознакомления с устройством и работой турникета. В данном руководстве также приведены рекомендации по монтажу турникета и его подключению к системам контроля доступа и учета рабочего времени (далее СКД).
Руководство устанавливает правила эксплуатации, соблюдение которых обеспечивает поддержание турникета в рабочем состоянии на протяжении установленного срока эксплуатации.
2. Назначение
Турникет предназначен для управления потоками людей на проходных промышленных предприятий, банков, бизнес-центров, аэропортах, вокзалах и т. д., а также для учета рабочего времени в составе СКД.
Для размещения турникета на месте эксплуатации требуется площадь размером 1м2.
Номинальные значения климатических факторов:
а) Для эксплуатации турникета в рабочем состоянии:
- помещение с параметрами микроклимата по ГОСТ ИСО 14644-1-2002 (класс 5 ИСО, эксплуатируемое состояние; заданные размеры частиц - 0,5 мкм, 3520 частиц/м3);
- пределы температуры: от 0 до +50°C;
- относительная влажность 98%.
б) При нахождении турникета в нерабочем состоянии (хранение и транспортирование, перерывы в работе):
- пределы температуры: от -25 до +60°C;
- относительная влажность 98%.
Наличие агрессивных газов и паров кислот в помещении недопустимо.
Питание турникета допускается только от постоянного тока напряжением 12В (±10%). Питание от сети переменного тока напряжением 220В допускается только при использовании внешнего блока питания с выходным током не менее 1,5 А при напряжении 12В±10%.
Требования к качеству электрической энергии - по ГОСТ 13109-97.
По способу защиты человека от поражения электрическим током турникет относится к классу защиты I по ГОСТ 12.2.007.0-75.
Турникет не предназначен для эксплуатации во взрывоопасных и пожароопасных зонах по «Правилам устройств электроустановок» (ПУЭ).
3. Комплект поставки
Турникет состоит из частей и комплектов, перечисленных в таблице 1. Турникет и его составные части изображены на рисунке 1.

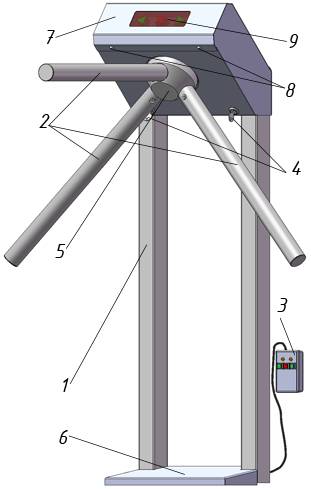

Рисунок 1 - Турникет трипод TORNELLO Superbo
1 – стойка турникета; 2 – преграждающие планки; 3 – пульт управления;
4 – ключи принудительной разблокировки механизма.
Таблица 1 - Комплект поставки
Наименование | Кол-во (шт.) |
Стойка турникета | 1 |
Пульт управления турникетом | 1 |
Кабель подключения питания турникета | 1 |
Ключ принудительной разблокировки механизма на вход (выход) | 4 |
Руководство по эксплуатации (паспорт) | 1 |
Упаковка | 1 |
ВНИМАНИЕ!!! Преграждающие планки не входят в комплект турникета.
По согласованию с заказчиком турникет комплектуется дополнительным оборудованием, перечисленным в таблице 2.
Таблица 2 - Дополнительное оборудование
Наименование | Кол-во (шт.) |
Преграждающие планки «Стандарт» | 3 |
Преграждающие планки «Антипаника» | 3 |
ИБП 12В, 2А с аккумулятором на 7А/ч | 1 |
4. Описание турникета
Технические характеристики турникета приведены в таблице 3. Габаритные и установочные размеры турникета приведены на рисунках 2 и 3.

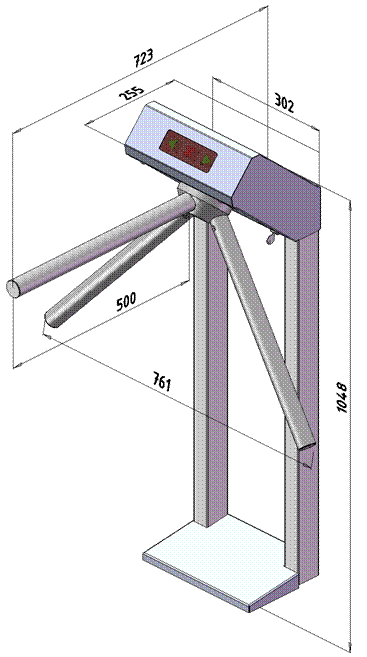

Рисунок 2 - Габаритные размеры турникета
Турникет обладает следующими особенностями:
- турникет может работать как от пульта управления, так и в составе СКД;
- пульт управления турникета может открывать турникет на разовый и многократный (свободный) проход. Время разблокировки турникета программируется при запуске турникета в эксплуатацию;
- в случае использования турникета в системе СКД возможно размещение считывателей на боковых поверхностях кожуха механизма турникета;
- при отключении питания турникет переходит в режим «Запрет прохода в любую сторону». В случае необходимости обеспечения прохода через турникет при отключённом электропитании, следует воспользоваться ключами принудительной разблокировки. При возобновлении подачи электропитания на турникет принудительную разблокировку следует снять;

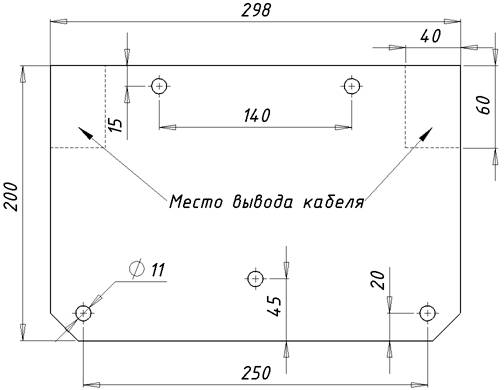

Рисунок 3 - Установочные размеры турникета
(основание турникета, взаимное размещение турникетов и ограждений)
- турникет может быть аварийно разблокирован СКД в свободный доступ путем подачи сигнала управления "Тревога" (например, при срабатывании пожарной сигнализации), на табло будет включена соответствующая индикация;
- основание турникета с винтами крепления закрывается декоративной крышкой;
- в турникете предусмотрена возможность лёгкой и быстрой замены обычных преграждающих планок на преграждающие планки «Антипаника» (описание см. в п. 7.4).
Таблица 3 - Технические характеристики турникета
Параметр | Единица измерения | Значение |
Напряжение питания турникета | В | 12 ± 1,2 |
Максимально потребляемый ток: | ||
В режиме ожидания | А | 0,2 |
В режиме прохода в одном из направлений | А | 0,7 |
В режиме свободного прохода в обоих направлениях | А | 1,2 |
Габаритные размеры стойки турникета, ДхШхВ (см. рис. 2) | мм | 255х302х1048 |
Габаритные размеры турникета с преграждающими планками, ДхШхВ (см. рис. 2) | мм | 723х761х1048 |
Длина преграждающей планки | мм | 500 |
Длинна кабеля пульта управления (не менее) | м | 6 |
Длинна провода питания (не менее) | м | 6 |
Масса турникета (не более) | кг | 35 |
Пропускная способность турникета в режиме свободного прохода | чел./мин. | 60 |
Пропускная способность турникета в режиме однократного прохода | чел./мин. | 30 |
Срок эксплуатации | лет | 8 |
Гарантийный срок эксплуатации | мес. | 24 |
Внешний вид турникета показан на рисунке 4.
|
