Таблица 20

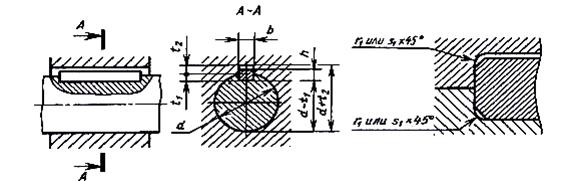

Размеры сечений шпонок и пазов вала и втулки, мм

ГОСТ 2336078

Диаметр вала d	Сечение шпонки	Глубина шпоночного паза	Радиус скругления r или фаска
вала	втулки
номин.	пред. откл.	номин.	пред. откл.	не более	не менее
Св. 22 до 30		4,0	+0,2 0	3,3	+0,2 0	0,25	0,16
Св.30 до 38 Св.38 до 44		5,0 5,0	3,3 3,3	0,40	0,25
Св.44 до 50		5,5	3,8
Св.50 до 58		6,0	4,3
Св.58 до 65		7,0	4,4
Св.65 до 75		7,5	4,9	0,60	0,40
Св. 75 до 85		9,0	5,4
Св. 85 до 95		9,0	5,4
Св.95 до 110		10,0	6,4
Св.110до130		11,0	7,4

ГОСТ 1074879

Диаметр вала d	Сечение шпонки	Глубина шпоночного паза	Радиус скругления r или фаска
Вала	Втулки
номин.	пред. откл.	номин.	пред. откл.	не более	не менее
Св.30 до 38 Св.38 до 44		5,5 7,0	+0,2 0	3,8 4,4	+0,2 0	0,40	0,25
Св.44 до 50		7,5	4,9
Св.50 до58		9,0	5,4
Св.58 до 65		10,0	6,4
Св.65 до 75		11,0	7,4	0,60	0,40
Св. 75 до 85		12,0	+0,3 0	8,4	+0,3 0
Св. 85 до 95		13,0	9,4
Св.95 до 110		15,0	10,4
Св.110до130		17,0	11,4

Таблица 21

Призматические шпонки (по ГОСТ 23360–78)

и призматические высокие шпонки (по ГОСТ 10748–79)

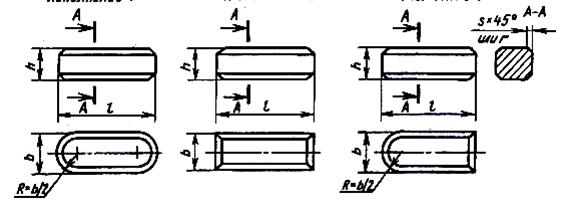

Исполнение 1 Исполнение 2 Исполнение 3

b(h9)	8	10	12	14	16	18	20	22
h(h11)	7	8(9)	8(11)	9(12)	10(14)	11(16)	12(18)	14(20)
S или r	0,25–0,40	0,40–0,60	0,60–0,80
l (h14)	18–90	22–110	28–140	36–160	45–180	50–200	56–220	63–250

b(h9)	25	28	32
h(h11)	14(22)	16(25)	18(28)
S или r	0,60–0,80
l (h14)	70–280	80–320	90–360

Размер l в указанных пределах брать из ряда:

18; 20; 22; 25; 28; 32; 36; 40; 45; 50; 56; 63; 70; 80; 90; 100; 110; 125; 140; 160; 180; 200; 220; 250; 280; 320; 360 мм.

В скобках размеры h для шпонок по ГОСТ 10748–79 .

В шпоночных соединениях применяются следующие виды сопряжений по ширине шпонки и паза: свободное, нормальное и плотное.

Вид сопряжения	Допуск паза
вала	втулки
Свободное	H9	D10
Нормальное	N9	JS9
Плотное	P9

Допускаются для ширины пазов вала и втулки любые сочетания полей допусков, указанных в таблице.

7. ВЫБОР МУФТЫ ДЛЯ СОЕДИНЕНИЯ ВАЛОВ РЕДУКТОРА
И ДВИГАТЕЛЯ

Вал электродвигателя при отсутствии ременной передачи соединяется с входным (быстроходным) валом редуктора упругой компенсирующей муфтой. Кроме компенсации неточностей взаимного расположения соединяемых валов эти муфты способны смягчать толчки нагрузки и предотвращать опасные колебания.

Могут применяться втулочно-пальцевые муфты ГОСТ 21424–93, муфты с торообразной оболочкой ГОСТ Р 50892–96, муфты с резиновой звёздочкой ГОСТ Р 50894 – 96 (прил. VII).

Муфта выбирается по крутящему моменту, развиваемому двигателем при работе привода , с учётом диаметров конца быстроходного вала редуктора и вала двигателя по соотношениям

Здесь диаметр отверстия в полумуфте;

диаметр вала двигателя;

диаметр конца быстроходного вала редуктора;

номинальный крутящий момент муфты.

Для приводов по схеме рисунков 1а, в .

В пояснительной записке нужно привести эскиз выбранной муфты с указанием её технической характеристики и размеров.
