Приводы конвейеров с гибким тяговым элементом (стр. 8 )

Редуктор	П а р а м е т р ы
												Масса, кг
Ч-50			15	20	3	6			1,8	14,5			6,4
Ч-63			18	24	4	7			2,5	21,0			13,2
Ч-80			30	25	5	8			3,0	27,0			19,1
Ч-100	110	82					6	8			3,5	5,0	57,0
Ч-125	110	82					6	9			3,5	5,5	88,0
Ч-160	140	105					8	11			5,0	7,0	170,0

* Размеры даны в миллиметрах.

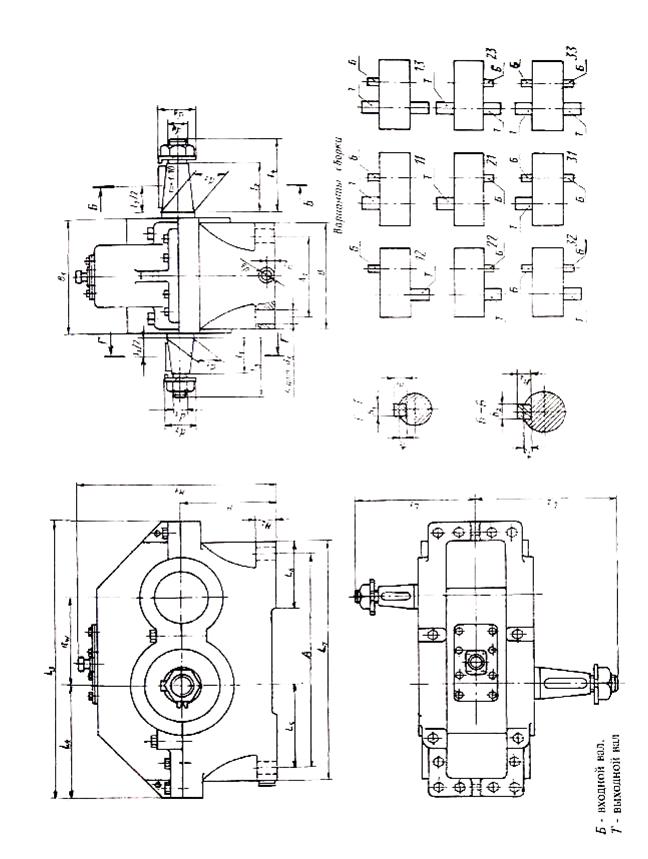

Рис. 3. Редуктор ЦУ

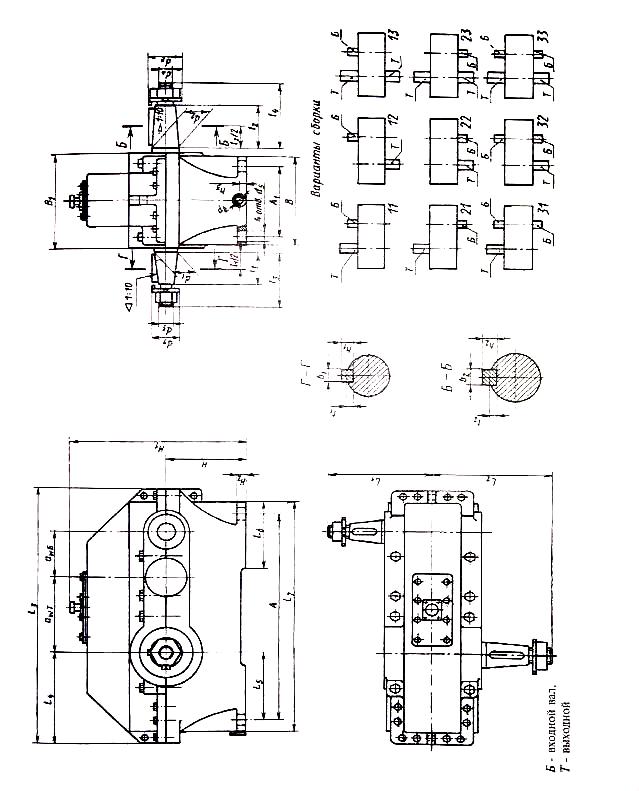

Рис. 4. Редуктор Ц2У

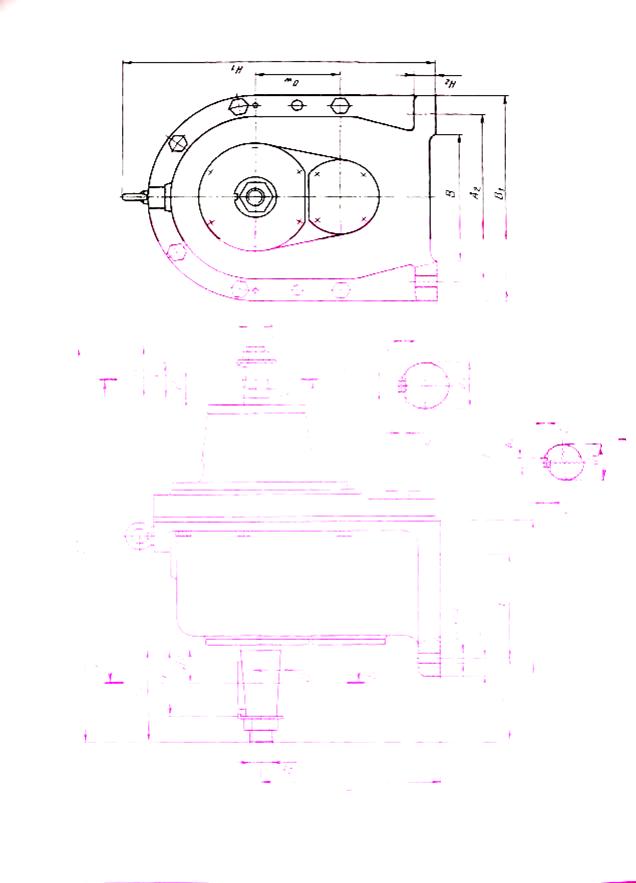

Рис. 5. Редуктор Ц2С

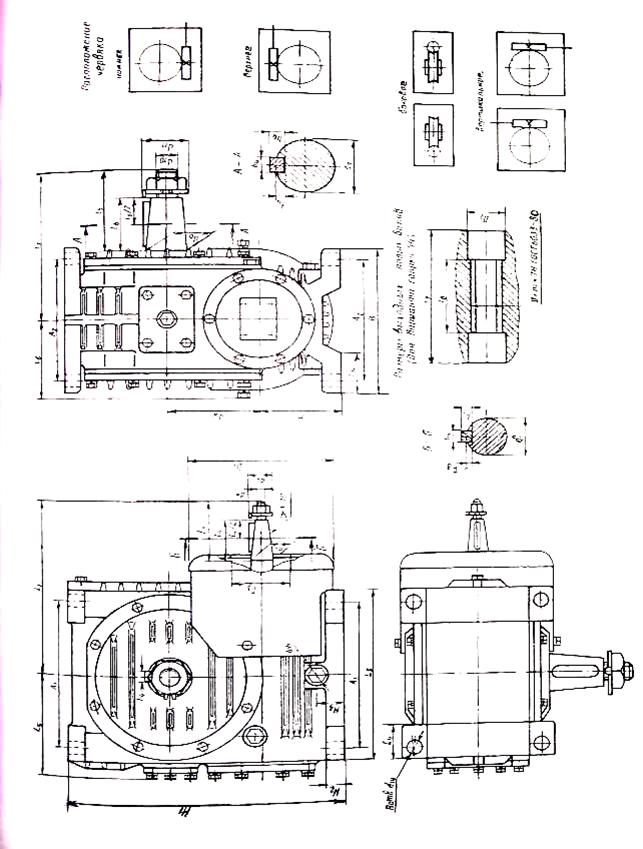

Рис. 6. Редукторы Ч-100, Ч-125, Ч-160

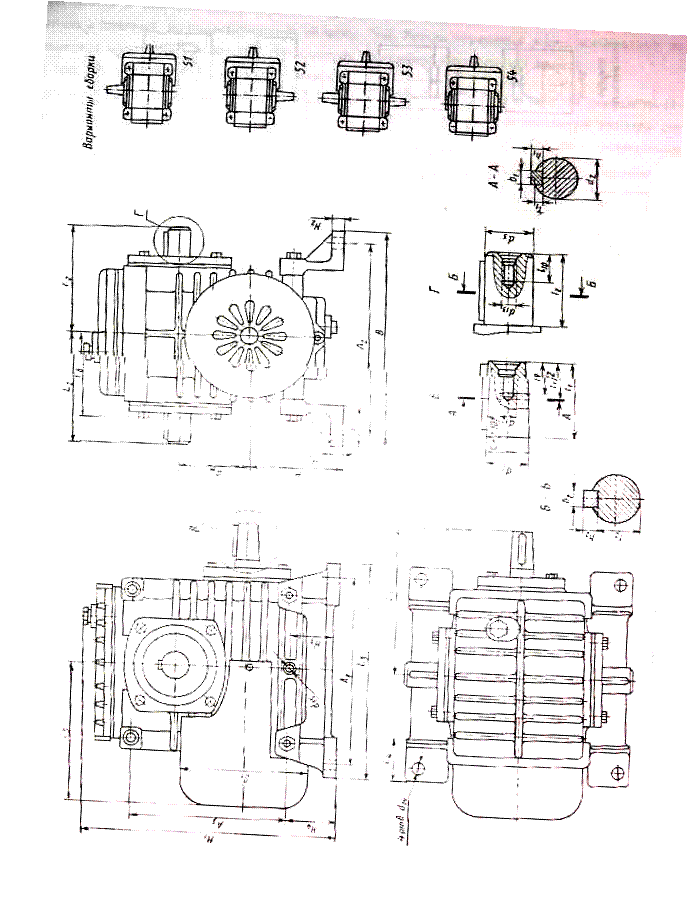

Рис. 7. Редукторы Ч-50, Ч-63, Ч-80

Примеры обозначения редукторов

Редуктор цилиндрический одноступенчатый с межосевым расстоянием 160 мм, с передаточным числом 5, варианта сборки 12, категории точности 1, климатического исполнения У, категории размещения 2

Редуктор ЦУ1605121У2.

Редуктор цилиндрический двухступенчатый с межосевым расстоянием тихоходной ступени 200 мм, с передаточным числом 20, варианта сборки 12, с коническим концом выходного вала К, категории точности 1, климатического исполнения У, категории размещения 3

Редуктор Ц2У2002012К1У3.

Редуктор цилиндрический двухступенчатый соосный с межосевым расстоянием 125 мм, с передаточным числом 50, категории точности 1, климатического исполнения У, категории размещения 3

Редуктор Ц2С125501У3.

Редуктор червячный одноступенчатый типа Ч, с межосевым расстоянием 80 мм, с передаточным числом 40, варианта сборки 51, категории точности 1, климатического исполнения У, категории размещения 3

Редуктор Ч8040511У3.

2. ЭСКИЗНОЕ ПРОЕКТИРОВАНИЕ УЗЛА ВАЛА РАБОЧЕГО ОРГАНА

Эскизное проектирование узла вала рабочего органа преследует следующие цели:

1) подобрать стандартные детали узла, которые подходили бы друг к другу по размерам и увязывались с размерами тихоходного вала редуктора;

2) подготовить базу для дальнейших расчётов деталей узла.

Определяется крутящий момент Т, который нужно приложить к концу вала рабочего органа для создания заданного окружного усилия на рабочем органе конвейера, по формулам, :

для схемы I ;
