Компания выпускает машины с разной высотой подъема и разной грузоподъемностью в соответствии с требованиями клиентов.
A. Электрический подъемник оснащен скрытым кабелем и трубопроводом, эстетично и привлекательно оформлен.
B. Механическое предохранительное устройство, выполненное на основе международных стандартов, и электрическое устройство блокировки превосходно дополняют друг друга.
D. Автоматическое защитное устройство с двойным предохранителем, безопасное и простое в применении. E. Два соединенных и синхронизированных стальных троса для синхронного перемещения суппортов по направляющим во избежание крена автомобиля.
F. Минимальная высота подъема составляет 110 мм, подъемник можно использовать для техобслуживания машин высокого класса. G. Цепь большой грузоподъемности, безопасная и надежная.
H. Электрические версии оснащены безопасной системой регулирования напряжения 24 В
I. Применены импортные гидравлические компоненты.
Компания оставляет за собой право дорабатывать изделия без дополнительного уведомления.
Глава II: Основные технические параметры
Основные параметры оборудования:
Наименование Модель | Технический параметр | |||||
Номинальная нагрузка (кг) | Продолжительность подъема и опускания | Высота подъема | Масло для гидравлики | Электрическая мощность | Номинальное давление масла | |
PL3.5/4.0-2B | 3500/4000 | 40…60 с | ≥ 1800 мм | № N46 | 2,2 кВт | 15…16 МПа |
PL4.0-2A | 3500/4000 | 40…60 с | ≥ 1850 мм | № N46 | 2,2 кВт | 15…16 МПа |
PL3.8-2A | 3500/4000 | 40…60 с | ≥ 1800 мм | № N46 | 2,2 кВт | 15…16 МПа |
PL4.0-2E | 3500/4000 | 40…60 с | ≥ 1800 мм | № N46 | 2,2 кВт | 15…16 МПа |
PL4.0-2ET | 3500/4000 | 40…60 с | ≥ 1850 мм | № N46 | 2,2 кВт | 15…16 МПа |
PL4.0-SW | 3500/4000 | 40…60 с | ≥ 1900 мм | № N46 | 2,2 кВт | 15…16 МПа |
Примечание: 1. Напряжение. Предусмотрен подбор электродвигателя, рассчитанного на разные значения напряжения, применительно к требованиям клиента.
Однофазный/трехфазный: 110 В/380 В 60 Гц
Однофазный/трехфазный: 220 В/380 В 50 Гц (стандартное исполнение)
2. Установлена насосная станция на 220 В, к которой пользователь должен доустановить стабилизатор напряжения, чтобы электродвигатель и связанные с ним электрические узлы не были повреждены в случае спада напряжения.
3. Масло для гидравлики может сильно различаться в разных регионах и в разные времена года. Рекомендуется при температуре 10… 40 °C использовать износостойкое гидравлическое масло №46, а при температуре -5…10 °C — износостойкое гидравлическое масло №20.
4. Требования к месту установки
Рабочая температура: －5…+40 ℃ Относительная влажность: Температура: +30 °C, относительная влажность: ≤ 80 %
Температура во время перевозки/
хранения: -25…+55 ℃ Высота эксплуатации над уровнем моря: до 2000 м
Предусмотренный уровень шума машины во время работы ниже 80 дБ (A).
Глава III: Габаритные размеры машины

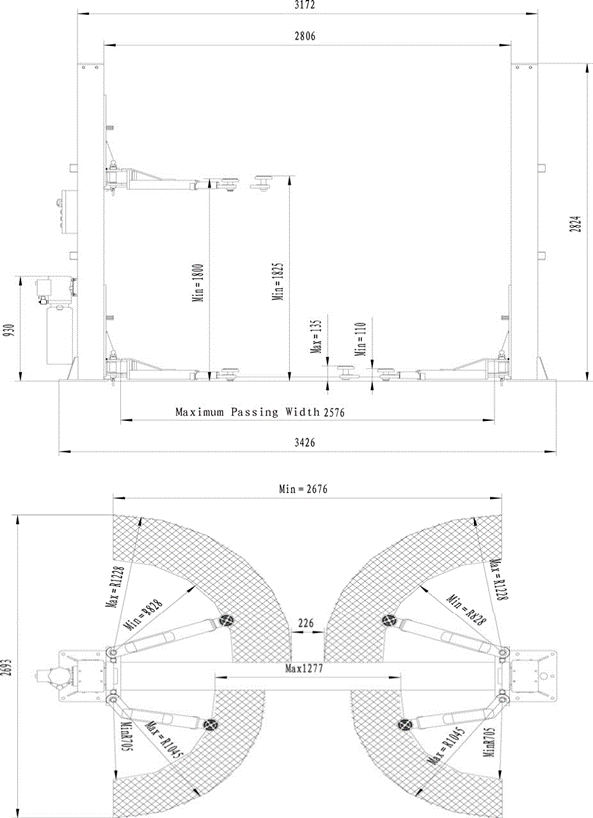

3.1. Габаритный чертеж типового двухстоечного подъемника PL4.0-2B:
|

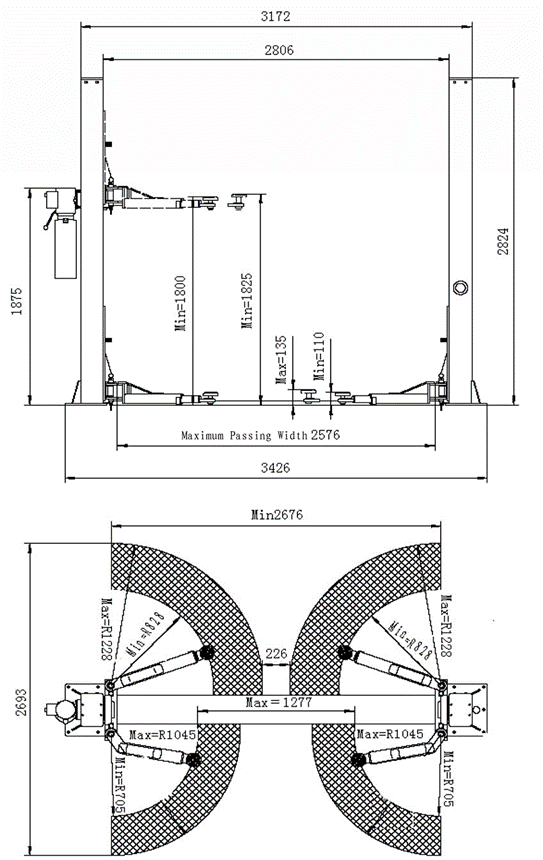

3.2. Габаритный чертеж электрического двухстоечного подъемника SY-PL4.0-2E:
|
|

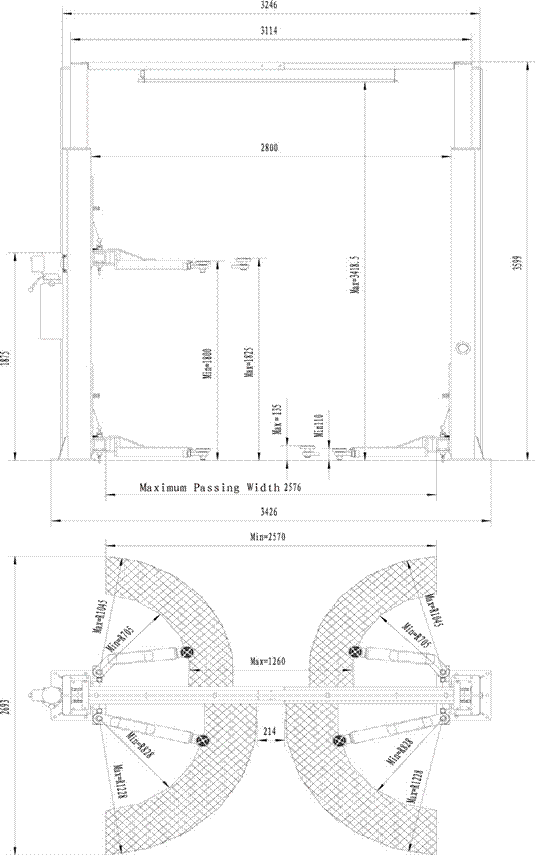

3.3. Габаритный чертеж типового большого портального подъемника PL4.0-2A:
|

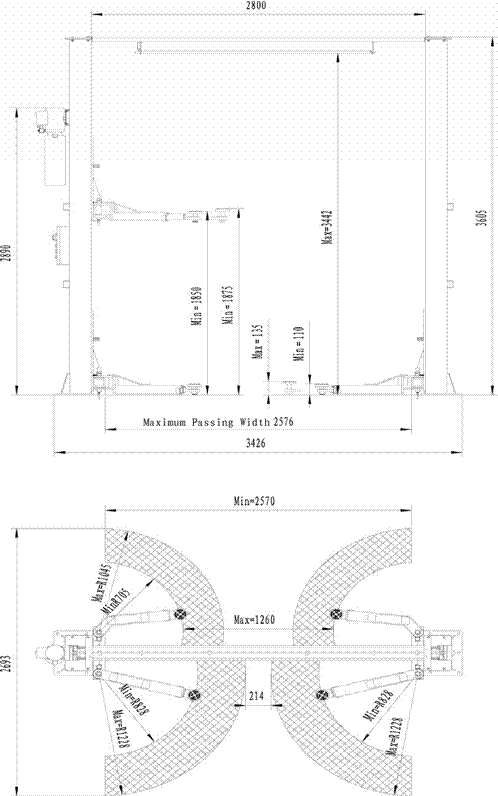

3.4. Габаритный чертеж электрического большого портального подъемника PL4.0-2ET:
|

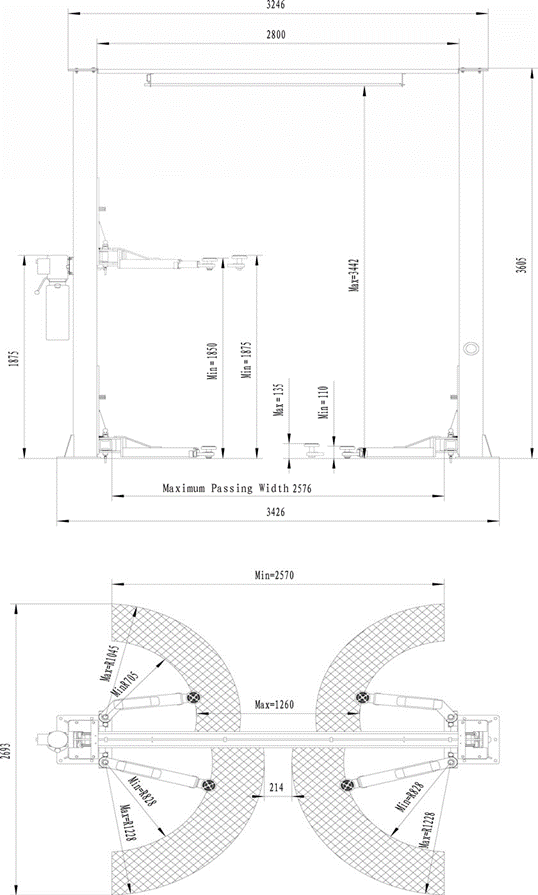

3.5. Габаритный чертеж типового малого портального подъемника PL3.8-2A:
|

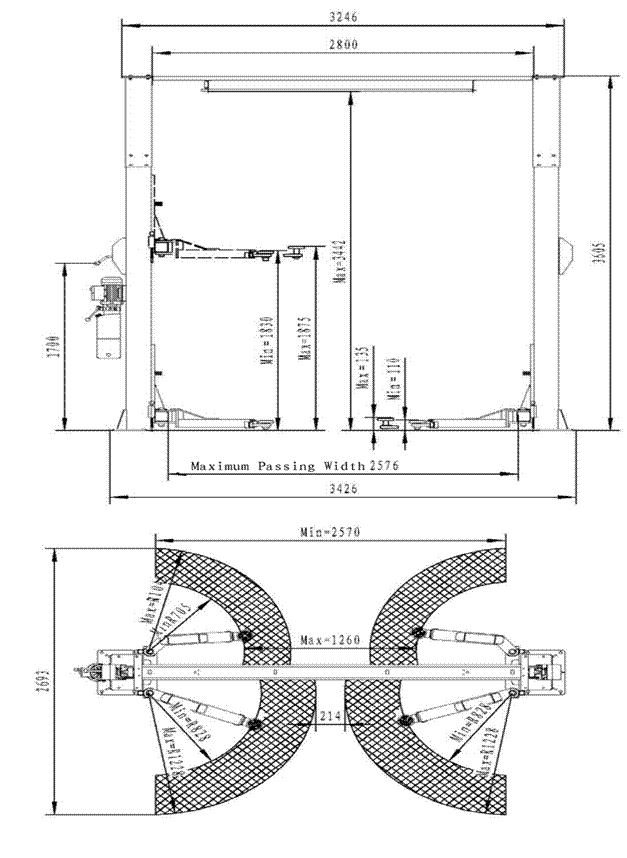

3.6. Габаритный чертеж PL4.0-SW большого портального подъемника с единичным наружным механизмом разблокировки
|
Глава IV: Устройство и принцип действия машины
Основные узлы в составе машины: основная стойка, вспомогательная стойка, суппорт, консольная рукоять, шпиндельный узел, предохранительное устройство, гидравлический цилиндр, цепь, динамический узел, маслопровод, электрический шкаф (электрическим шкафом оснащается только электрическая версия) и электропроводка. Стопорный и взрывобезопасный клапан машины в качестве двойного предохранительного устройства обеспечивает безопасность и удобство работы.

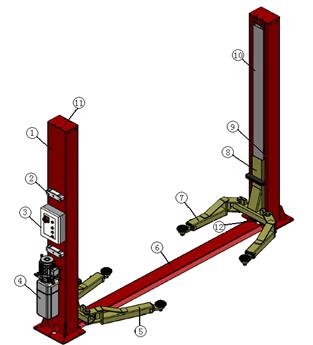

№ п. п. | Наименование |
1 | Электрическая сдвоенная стойка |
2 | Электронное предохранительное устройство |
3 | Шкаф управления |
4 | Гидравлическая насосная станция |
5 | Средняя удлиненная рукоять |
6 | Станина |
7 | Изогнутая рукоять |
8 | Электрический суппорт |
9 | Гидравлический цилиндр |
10 | Уплотнительная ткань |
11 | Опорная стойка |
12 | Цепь |
§4.1 Описание разных узлов и деталей типового двухстоечного подъемника PL4.0-2B
№ п. п. | Наименование |
1 | Типовая сдвоенная стойка |
2 | Гидравлическая насосная станция |
3 | Типовой суппорт |
4 | Изогнутая рукоять |
5 | Средняя удлиненная рукоять |
6 | Механическое предохранительное устройство |
7 | Станина |
8 | Гидравлический цилиндр |
9 | Цепь |
10 | Опорная стойка |
§4.2 Описание разных узлов и деталей электрического двухстоечного подъемника
 |
№ п. п. | Наименование |
1 | Типовая портальная стойка |
2 | Гидравлическая насосная станция |
3 | Типовой суппорт |
4 | Средняя удлиненная рукоять |
5 | Изогнутая рукоять |
6 | Механическое предохранительное устройство |
7 | Портальная рама |
8 | Гидравлический цилиндр |
9 | Цепь |
10 | Опорная стойка портальной рамы в сборе |
11 | Портальная ограничительная штанга |

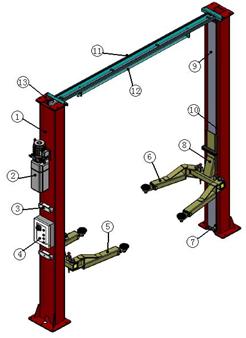

§4.3 Описание разных узлов и деталей типового большого портального подъемника
№ п. п. | Наименование |
1 | Электрическая портальная колонна |
2 | Гидравлическая насосная станция |
3 | Электронное предохранительное устройство |
4 | Шкаф управления |
5 | Средняя удлиненная рукоять |
6 | Изогнутая рукоять |
7 | Цепь |
8 | Электрический суппорт |
9 | Уплотнительная ткань на портальной стойке |
10 | Гидравлический цилиндр |
11 | Портальная рама |
12 | Портальная ограничительная штанга |
13 | Портальная опорная стойка в сборе |
|
