Гидравлический подъемник (стр. 5 )

Примечание. 1. К установке предохранительного механизма электроподъемника допускаются только лица, прошедшие специальное обучение

2. Лицам без специального обучения запрещено самовольно регулировать предохранительный механизм

Наша компания снимает с себя всякую ответственность за порчу предохранительного механизма или электромагнита, возникшую вследствие любой из указанных выше причин.

Глава VII: Гидравлическая система

Гидравлическая схема для подъемников PL4.0-2A, PL3.8-2A, PL4.0-2ET, PL4.0-SW

Гидравлическая схема для подъемников PL4.0-2B, PL4.0-2E

1. Фильтр. 2. ЭлектродвигаШестеренчатый насос 4. Одноходовой клапан
5. Перепускной клапан 6. Клапан регулирования скорости опускания 7. Электронный разгрузочный клапан (ручной разгрузочный клапан) 8. Дроссельный клапан или взрывобезопасный клапан 9. Основной гидроцилиндр 10. Вспомогательный гидроцилиндр

Глава VIII: Инструкции по эксплуатации

1. Подготовка к вводу в эксплуатацию

1.1 Обследуйте электродвигатели, чтобы проверить, правильно ли подведено питание и можно ли его использовать.

1.2 На поверхности скольжения суппортов и направляющих необходимо нанести универсальную консистентную смазку №2 на литиевой основе (GB7324-87). Все поверхности скольжения сверху донизу должны быть равномерно окрашены.

1.3 Гидробак должен быть заправлен достаточным количеством гидравлического масла.

1.4 Проверьте стальной трос, шкив троса и колесо с осью.

1.5 Проверьте прочность соединительного болта.

2. Порядок работы

Перед вводом в эксплуатацию следует поднять платформу подъемника на 200…300 мм и проследить, чтобы оба суппорта были синхронизованы и располагались на одной высоте. В противном случае вводу в эксплуатацию должно предшествовать регулирование. Автомобиль следует закатить в середину между двумя вертикальными стойками и хорошо потянуть за ручной тормоз автомобиля. Консольные рукояти и поддоны должны быть отрегулированы так, чтобы опорные точки поддерживали опорную поверхность автомобиля. Необходимо убедиться в отсутствии помех. Запрещено допускать в зону работы посторонних и превышать предписанную грузоподъемность. Нажмите на кнопку "ПОДЪЕМ" ("RISING") в шкафу управления и подсоедините контактор. После запуска электродвигателя начнется подача гидравлического масла. Гидравлическое масло будет поступать в гидроцилиндр по высоконапорному маслопроводу. Под давлением масла переместятся поршень и шток поршня. Как следствие начнут подниматься суппорты и консольные рукояти. При техобслуживании автомобиля необходимо нажать на кнопки блокировки. При этом на электромагнитный клапан возврата масла поступит электрический ток и откроется клапан возврата масла. Если давление в гидравлическом контуре упадет, суппорт опустится. Предохранительный механизм вернется в исходное состояние под действием пружины и собственной тяжестью. При этом суппорты окажутся заблокированными. По завершении техобслуживания автомобиля необходимо нажать на кнопку опускания. После 2-секундного движения подъемника вверх предохранительный механизм разомкнется и позволит подъемнику опуститься. На этом работа завершится.

3. Техника безопасности

3.1 У каждого автомобиля свой центр тяжести. Сначала необходимо выяснить, где находится центр тяжести автомобиля. Центр тяжести автомобиля после его заезда на подъемник должен оказаться вблизи плоскости, образуемой обеими вертикальными стойками. Необходимо отрегулировать балансир так, чтобы точка опоры пришлась на опорную поверхность автомобиля.

3.2 Обращайте внимание на предупредительные знаки

3.3 Техобслуживанием и уходом за подъемниками должны заниматься специально обученные операторы.

Раз в неделю необходимо смазывать все оси подъемника маслом из резервуара с моторным маслом. Кроме того, необходимо раз в неделю наносить консистентную смазку на все движущиеся детали, в том числе предохранительную рейку и блок, а также направляющие скольжения. Раз в год надлежит менять гидравлическое масло. Уровень масла следует поддерживать у верхней метки. При замене гидравлического масла старое масло из гидробака следует слить. При заливке нового масла его следует пропустить через масляный фильтр. Перед каждой рабочей сменой необходимо проверять исправность и надежность предохранительного устройства.

3.4 Необходимо регулярно следить за правильностью перемещения и исправностью стального троса. Трос, на котором обнаружится повреждение, необходимо тотчас заменить.

3.5 Необходимо регулярно проверять состояние гидравлического контура (в состав которого, в частности, входят гидроцилиндр, маслопровод и соединительный штуцер).

3.6 Перед отгрузкой с завода гидравлические клапаны были хорошо отрегулированы. Поэтому пользователи должны всячески избегать самовольного регулирования клапанов; в противном случае за все последствия придется отвечать пользователям.

Глава IX: Уход и техобслуживание

Техобслуживание механической системы

▲ Для поддержания чистоты подъемник следует протирать и очищать сухой тканью.

Перед протиркой и очисткой следует ради безопасности отключить источник питания.

▲ Следует регулярно очищать прилегающий к подъемнику участок. Излишняя запыленность рабочего участка ускоряет износ подъемника и сокращает срок его службы.

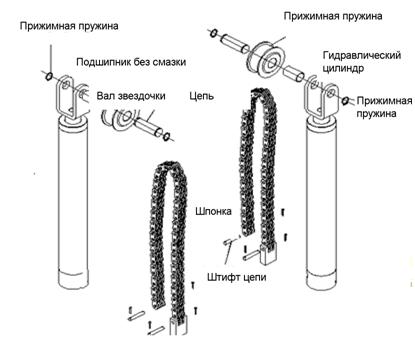

Каждый день ▲ Следует проверить исправность соединения между гидроцилиндром и суппортами, а также проверить, не ослабло ли и не разъединилось ли соединение между цепью и суппортами. ▲ Проверьте стальной трос на соответствие норме прочности на растяжение и оптимальность состояния.

Каждую неделю ▲ На поверхности скольжения вертикальных стоек суппортов необходимо нанести универсальную консистентную смазку №2 на литиевой основе (GB7324-87). Все поверхности скольжения сверху донизу должны быть равномерно окрашены.

▲ Примечание. В течение месяца после начала эксплуатации универсальную консистентную смазку на литиевой основе следует наносить на поверхности скольжения вертикальных стоек дважды в неделю.

Каждый месяц ▲ Следует еще раз затянуть фундаментный болт.

▲ Смажьте и подтяните стальной трос цепи.

▲ Проверьте все гидропроводы на отсутствие износа.

▲ Проверьте, как перемещаются внутри стойки салазки по направляющим, чтобы убедиться, что смазка нанесена правильно. Следует использовать высококачественную консистентную смазку (на литиевой основе (GB7324-87)).

▲ Проверьте все штифты, болты, прижимные пружины и прочие детали на правильность и прочность крепления.

Примечание. Все фундаментные болты должны быть надежно затянуты. Если какие-либо винты/болты повреждены и непригодны для использования, подъемник следует закрыть, пока не будут заменены болты.

Каждые 6 месяцев

▲ Проверьте подвижные детали на отсутствие износа, задевания или повреждения.

▲ Проверьте, насколько хорошо смазаны все шкивы. Если перемещение во время подъема и спуска идет с затруднением, следует нанести на вал шкива предписанное количество смазки.

▲ Следует проверить и отрегулировать натяжение балансира с целью обеспечить горизонтальность подъема и опускания.

▲ Следует проверить вертикальные стойки на перпендикулярность основанию.

Примечание. Смазку следует нанести на внутренний угол каждой вертикальной стойки, чтобы предельно уменьшить трение салазок суппорта и гарантировать равномерность подъема.

Техобслуживание гидравлической системы

Очистка и замена масла

▲ После начальной эксплуатации подъемника в течение шести месяцев, следует очистить гидробак и заменить в нем масло. Впоследствии гидросистему надлежит очищать раз в год. Одновременно следует менять масло.

▲ Замена уплотняющих элементов

После некоторого периода эксплуатации этого подъемника следует тщательно обследовать его на отсутствие утечек масла. Если утечки обусловлены износом уплотнительных материалов, такие уплотнительные материалы следует своевременно заменить согласно первоначальной спецификации.

Глава X: Неисправности и их устранение

Признак неисправности	Причины	Устранение неисправностей
При подъеме не вращается электродвигатель	1. Обрыв цепи в кнопочном выключателе. 2. В обмотке соединителя переменного тока короткое замыкание. 3. Неисправность концевого выключателя	1. Проверьте цепь кнопочного выключателя 2. Проверьте цепь соединителя переменного тока 3. Если неисправность устранена после замыкания клемм концевого выключателя накоротко, следует проверить такой концевой выключатель. Одновременно следует отрегулировать или заменить концевой выключатель. 4. Замените концевой выключатель
Электродвигатель издает звук, но не вращается	Неисправность фазы трехфазного источника питания	Двигатель необходимо немедленно остановить. Одновременно следует проверить электродвигатели в основном контуре на отсутствие обрыва проводки или потери контура в таком контуре.
Электродвигатель вращается, но рабочая платформа не поднимается.	1. Неправильное направление вращения электродвигателя. 2. Нехватка гидравлического масла. 3. Попадание воздуха в насос из-за транспортировки или по другим причинам вызывает появление воздушных пробок. 4. Неисправен переливной клапан 5. Электромагнитный клапан возврата масла заклинило из-за грязи. 6. Повреждено уплотнение масляного выпуска в маслонасосе. 7. Электродвигатели работают с затруднением и вибрируют. Серьезное засорение наружной сетки масляного фильтра.	1. Измените последовательность чередования фаз электродвигателей. 2. Долейте гидравлическое масло, слейте и утилизируйте непригодное. 3. Снимите одноходовой клапан, и медленно поработайте насосом (следует проследить за впрыскиванием масла). Когда из отверстия начнет вытекать масло, установите одноходовой клапан на место (затяните). 4. Проверьте состояние уплотнения ил элементов уплотнения в пробке переливного клапана; очистите клапаны или замените поврежденное уплотнительное кольцо. 5. Проверьте электромагнитный клапан возврата масла и очистите пробку клапана. 6. Для проверки и замены уплотнительных колец можно снять шестеренчатый насос. 7. Очистите фильтр.
Слишком медленная скорость подъема	Из-за повреждения выпуска масла в маслонасосе происходит утечка масла	См. выше
Работа сопровождается вибрациями.	1. Воздух в гидравлическом контуре. 2. Подсос воздуха в верхнем штуцере маслозаборной трубки маслонасоса. 3. Засорение фильтра.	1. Vent by operating up and down repeatedly Выпустите воздух — для этого несколько раз поднимите и опустите подъемник. 2. Проверьте соединение и уплотнение маслозаборной трубки. 3. Очистите масляный фильтр.
Подъемник поднимается, но не опускается	1. Плохой контакт во внутреннем кнопочном выключателе. 2. Стопорный цилиндр не отделяется от пластины. 3. Слишком узкий зазор между стойкой и балкой.	1. Разберите узел, чтобы устранить неисправность. 2. Укоротите шток стопорного цилиндра, чтобы избавиться от прямоугольной стойки, когда штанга блокировки устанавливается в положение стопорения. 3. Отрегулируйте зазор между стойкой и балкой.

Глава XII: Техника безопасности

1. Перед эксплуатацией подъемника необходимо внимательно прочитать Руководство для пользователя. Персоналу, не читавшему Руководство, работать на подъемнике запрещено.

2. Перед работой ограждения вокруг подъемника необходимо убрать.

3. Запрещено стоять у подъемника во время подъема и опускания, в поднимаемом и опускаемом автомобиле не должно быть никого.

4. Масса автомобиля никогда не должна превышать грузоподъемность подъемника.

5. Ручной тормоз автомобиля должен быть включен на время подъема, и подъем можно выполнять только в том случае, если предохранительный стопорный механизм исправен.

6. К техобслуживанию можно приступать только убедившись, что оба предохранительных механизма вошли в прямоугольную стойку.

7. Неиспользуемый подъемник должен быть обесточен.

8. Спустя какое-то время после начала эксплуатации степень натяжения стального троса станет другой, из-за чего нарушится равновесие двух суппортов. Поэтому необходимо отрегулировать положение гайки стального троса таким образом, чтобы уровнялась их высота и восстановилась синхронизация.

9. Техобслуживание подъемника должно быть поставлено серьезно и основываться на Руководстве; необходимо часто обследовать основные узлы.

10. Эксплуатируемое оборудование должно быть оснащено противопожарным устройством, например, огнетушителем (предоставляется пользователем).

11. На входе питающей линии на 380 В для подъемника необходимо установить защитный выключатель на 10 А (предоставляется пользователем); выключатель должен находиться на расстоянии 50 метров.

[Инструкции относительно гарантии]

I. Срок гарантии

Гарантийный срок составляет 12 месяцев со второго дня после покупки машины и выставления счета.

II. Предмет гарантии

Если подъемник, произведенный нашей компанией, окажется некачественным при нормальных условиях установки, эксплуатации и техобслуживания согласно Руководству, наша компания предоставит пользователю бесплатное техобслуживание в соответствии с регламентом.

III. Метод исполнения гарантии

Если в подъемнике обнаружится нарушение качества, пользователь может связаться с особым представителем нашей компании с целью гарантийного обслуживания на основе счета-фактуры и гарантии или обратиться в отдел послепродажного обслуживания непосредственно в нашей компании. Компания проведет бесплатное техобслуживание или замену поврежденных узлов/деталей, составляющих предмет гарантии.

IV. Ни одна из приведенных далее ситуаций не относится к предмету гарантии (то есть обслуживание не будет бесплатным)

1. Истечение гарантийного срока.

2. Неисправности, возникшие в результате самовольной разборки и замены пользователем или эксплуатации и техобслуживания с нарушением инструкций.

3. Подъем и опускание стального троса, резинового поддона и накладки суппорта подъемника.

4. Срок гарантии на электронные детали превышает шесть месяцев.

V. Все права на разъяснения в Руководстве, описанные выше, сохраняются отделом сбыта компании.
