Механизация лесохозяйственных работ (стр. 2 )

Глубину пахоты плуга, укомплектованного опорной пятой, регулируют болтом 11 (рисунок 2 б). Глубину хода дискового ножа регулируют, переставляя кронштейны (рисунок 3 а) по высоте относительно бруса рамы. Верхнее отверстие соответствует глубине вспашки 24 см, среднее отверстие – 18, нижнее отверстие – 12 см.

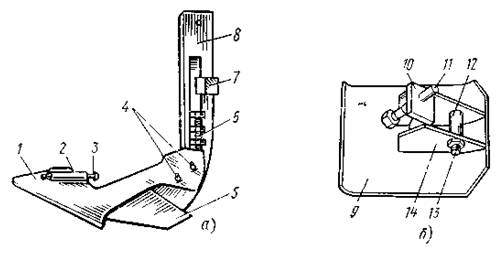

Рисунок 2 – Рабочие органы плуга ПКЛ-70:

а – рыхлительная лапа; б – опорная пята;

1 – нож защитный: 2 - скоба; 3 – болт специальный; 4 – болты; 5 – рыхлитель

Второе звено осуществляет подготовку к работе лесопосадочной машины МЛУ-1.

Лесопосадочная машина универсальная МЛУ-1 применяется для посадки сеянцев хвойных и лиственных пород и саженцев хвойных пород на вырубках с дренированными почвами разного механического состава.

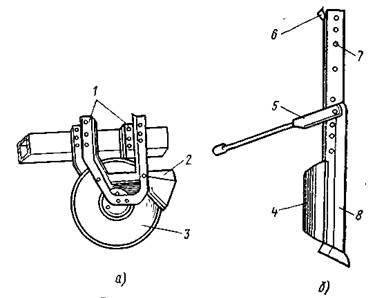

Рисунок 3 – Ножи плуга ПКЛ-70:

а - дисковый, б – черенковый с прямым резцом;

1 – кронштейн, 2 – кожух, 3 – диск, 4 – направляющая, 5 – тяга,

6 – болт специальный, 7 – отверстия для установки и крепления ножа,

8 – резец с долотом

Рисунок 4 – Сема установки сошника лесопосадочной машины

Рисунок 5 – Схема установки шестерен привода высаживающего аппарата МЛУ-1: 1, 2, 5 – шестерни; 3 – болт; 4 – планка

Сеянцы высаживаются с длиной надземной части 10-40 и корней – до 30 см; саженцы – соответственно 20-50 и 30 см. Сеянцы высаживают на дно борозд, подготовленных различными орудиями, а на незадернелых чистых вырубках - без предварительной подготовки почвы.

На заданный шаг посадки машину регулируют, изменяя количество захватов посадочного аппарата. Глубину посадки сеянцев (саженцев) зависящую от механического состава почвы, регулируют, изменяя наружный диаметр посадочного аппарата. Створки захватов должны двигаться над почвой. Чтобы добиться правильного положения корневой системы и посадочного материала, регулируют момент раскрытия захватов в зоне посадки, т. е. перемещают нижний раскрыватель в ту или иную сторону. Захваты должны раскрываться сразу же, как только сойдет почва с сошника.

Чтобы посадочный материал закладывался в захваты в момент их открытия, перемещают верхний раскрыватель в сторону позднего или раннего раскрытия захватов (при работе без приемного столика) или путем перемещения по длине машины и изменения угла наклона приемного столика.

Давление катков на почву (а, следовательно, и плотность заделки корневой системы посадочного материала) регулируют натяжением двух пружин и загрузкой балластного ящика.

Для удобства сажальщиков регулируют сиденье относительно центра высаживающего аппарата по высоте или длине. Центральной тягой навесной системы трактора устанавливают раму машины параллельно поверхности почвы.

При регулировке зацепления зубьев шестеренчатой передачи (рисунок 5) привода посадочного аппарата добиваются перекрытия зацепления зубьев в пределах 10–13 мм.

Предохранительную муфту привода посадочного аппарата регулируют во время прокручивания посадочного аппарата за створки захватов, поджимая или ослабляя регулировочную гайку муфты, чтобы усилие срабатывания было 30-50 Н.

Плотность прижатия чистиков прикатывающих катков регулируют, перемещая их относительно катков в пазах кронштейнов и доводя зазор между ободом колеса и чистиком до 5-10 мм.

После предварительного прохода лесопосадочного агрегата раскапывают 10 – 15 саженцев, чтобы проверить расположение их корневой системы. Корневая шейка высаженных саженцев должна быть прикрыта почвой слоем 2 – 6 см. Корни должны располагаться вертикально без загибов и скручивания. Затем проверяют плотность заделки корней саженцев, при необходимости регулируют натяжение пружин нажимного устройства подвижной рамы и степень загрузки балластного ящика посадочной машины. Саженцы должны выдергиваться из почвы с усилием не менее 10 Н.

Третье звено подготавливает к работе дисковый культиватор КЛБ-1,7.

Угол атаки дисковых батарей 11 и 12 (рисунок 6) можно изменять от 0 до 30˚ через каждые 10˚, предварительно отвернув гайку болта-фиксатора 9 и вынув его. Затем устанавливают поворотную плиту вместе с дисковыми батареями на требуемый угол, вставляют болт-фиксатор и затягивают его до отказа.

Угол наклона дисковых батарей можно изменять от 0 до 20˚ через каждые 5˚. При глубине обработки почвы 10-15 см угол наклона батарей должен составлять 5-10˚.

Чтобы изменить угол наклона, ослабляют три болта, крепящие задние плиты 2 и 7. Устанавливают заднюю плиту на требуемый угол, совместив отверстия плит, вставляют болты и затягиваю гайки до отказа.

Необходимую глубину обработки почвы поддерживают, регулируя натяжение предохранительных пружин 17, длина которых в свободном состоянии должна быть 230–235 мм, в натянутом положении – 260–270 мм. Если на сильно засоренных плотных почвах изменение угла атаки дисковых батарей не обеспечивает нужной глубины обработки почвы, насыпают песок в балластные ящики 16. При работе «вразвал» диски выпуклой частью должны быть обращены к центру бруса рамы.

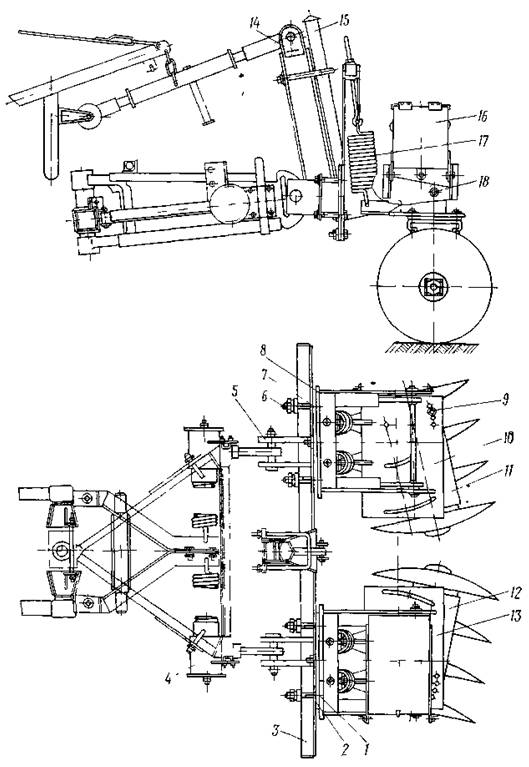

Рисунок 6 – Схема культиватора КЛБ-1,7:

1 – левый кронштейн, 2 – левая плита, 3 – рама, 4 – амортизационное устройство,

5 – проушина, 6 – шпилька, 7 – правая плита, 8 – правый кронштейн,

9 – болт-фиксатор, 10 – правая плита батареи, 11 – правая батарея, 12 – левая батарея, 13 – левая плита батареи, 14 – навесное устройство культиватора, 15 стойка,

16 – балластный ящик, 17 - предохранительная пружина, 18 – болт

Ширину защитной зоны при обработке почвы в лесных посадках устанавливают путем перемещения дисковых батарей вдоль бруса-рамы относительно его центра. Минимальная ширина защитной зоны между внутренними дисками для работы на вырубках - 30–40 см.

Вначале устанавливают минимальные значения углов атаки и наклона дисковых батарей. После прохода 10 м агрегат останавливают и один из углов увеличивают на 5˚. Перебрав все возможные варианты настройки дисков, студенты визуально оценивают качество работы агрегата и выбирают наилучшие значения углов атаки и наклона дисковых батарей.

4.2.1.2 Технологический комплекс машин для создания лесных культур на вырубках с временно переувлажненными почвами

Посадка сеянцев осуществляется в микроповышения. Для их создания в условиях полигона учебно-опытного лесхоза можно использовать фрезу лесную шнековую ФЛШ-1,2, плуги ПЛМ-1,3 и ПЛД-1,2. Для подготовки к работе эти орудия распределяют между звеньями.

Фреза лесная шнековая ФЛШ-1,2 применяется для полосной подготовки почвы под лесные культуры с образованием микроповышений на свежих и слабозадернелых, хорошо очищенных, невозобновившихся мягколиственными породами вырубках с временно переувлажняемыми почвами при количестве пней до 600 шт/га. Кроме того, ее используют при прокладке и подновлении минерализованных полос.

Для регулировки предохранительной муфты поднимают кожух ограждения фрезерных барабанов в крайнее верхнее положение, стопорят карданную передачу, выворачивают стопорной винт (рисунок 7), отворачивают крышку 8, отпускают стопорные болты 5 и 11.

Поворачивая специальным ключом 10 регулировочную гайку по часовой стрелке, затягивают предохранительную муфту. Подвешивают груз массой 20 кг на специальный рычаг, установленный горизонтально вместо одного шарнирно подвешенного рабочего органа. Если груз проворачивает фрезерный барабан, необходимо подтянуть регулировочную гайку.

Нормально отрегулированная предохранительная муфта должна срабатывать, если к имеющемуся грузу добавить 10 кг.

После регулировки предохранительной муфты необходимо застопорить регулировочную гайку, поставить на свое место крышку, застопорить ее винтом и установить защитный кожух. Зазор между рабочим органом 5 (рисунок 8) и защитным кожухом 4 регулируют, переставляя болты 3 крепления кожуха в отверстиях кронштейнов 2.

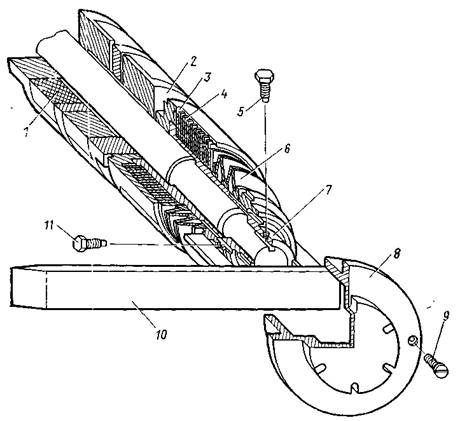

Рисунок 7 – Регулировка предохранительной муфты фрезы ФЛШ-1,2:

1 – амортизатор резиновый, 2 – полумуфта, 3 – ведущий диск, 4 – ведомый диск,

5, 11 – стопорные болты, 6 – тарельчатая пружина, 7 – гайка регулировочная,

8 – крышка рабочего органа, 9 – стопорный винт, 10 – специальный ключ

Заглубление рабочих органов 1 (рисунок 9) фрезерных барабанов регулируют, переставляя болты 5 крепления полоза 7 на раме фрезы в соответствующие регулировочные отверстия 4. При совмещении отверстия лыжи с верхним отверстием кронштейна 3 глубина хода рабочих органов составляет 10 см, при совмещении с нижним отверстием – 15 см.

Работает фреза на хорошо очищенных вырубках (до 600 пней на 1 га). При большом количестве пней необходима полосная раскорчевка.

Плуг ПЛМ-1,3 применяют на свежих вырубках после предварительной расчистки проходов.

Регулировку положения рабочих органов плуга проводят с целью предохранения плуга от забивания и улучшения качества образуемого микроповышения. Рабочие органы 10 плуга (рисунок 10) должны быть расположены на расстоянии 700 мм друг от друга (в продольном направлении) и закреплены болтами 12 и 13 в первом и третьем отверстиях бруса рамы 2 (по ходу движения плуга).

Рисунок 8 – Регулировка просвета между рабочим органом и кожухом фрезы ФЛШ-1,2: 1 – коническо-цилиндрический редуктор, 2 – кронштейн, 3 – болт, 4 – кожух, 5 – рабочий орган

Рисунок 9 – Регулировка заглубления фрезерного рабочего органа фрезы ФЛШ-1,2: 1 – фрезерный рабочий орган, 2 – нож, 3 кронштейн крепления полоза, 4 – регулировочные отверстия, 5 – болт, 6 – навесное устройство фрезы, 7 – полоз, 8 – рама, 9 – коническо-цилиндрический редуктор

На песчаных и супесчаных почвах (без подстилки и дернового покрова) расстояние между рабочими органами уменьшают до 600 мм: левый орган передвигают и закрепляют во втором и четвертом 17 отверстиях рамы. На глинистых, задернелых и переувлажненных почвах рабочие органы устанавливают на расстоянии 800 мм друг от друга; левый рабочий орган закрепляют в первом и третьем отверстиях бруса рамы, правый 15 – во втором и четвертом.
