Переставляют корпуса, пользуясь подъемным устройством, в следующем порядке: освобождают подставку 7, закрепленную на заднем брусе рамы, устанавливают ее на задней балке плуга, поднимают плуг в транспортное положение, устанавливают и фиксируют необходимую длину стойки 1 и опускают плуг на землю; устанавливают домкраты, отвернув гайки и вынув болты крепления фланцев домкратов; оттянув ось фланца с домкратом, поворачивают домкрат вниз, вставляют болты и заворачивают гайки; вращая ручку (на угол 180˚-240˚) домкрата, поднимают корпус плуга над землей; зачаливают крюки подъемного приспособления за скобу на рабочем органе; вынимают три болта, крепящие рабочий орган к раме; болты в продольных пазах ослабляют, но не вынимают; подъемным приспособлением передвигают корпус на 100 мм вперед (или назад), чтобы отверстия в рабочем органе совпали с отверстиями в брусе и фланцах; вставляют болты, затягивают гайки и освобождают крюки подъемного приспособления; вращая ручку, уменьшают длину и освобождают домкраты; отворачивают гайки и вынимают болты крепления фланцев; снимают пяты; слегка оттягивают и поворачивают домкраты, чтобы можно было уложить их на кронштейны, приваренные к продольным брусьям рамы; вставляют болты и заворачивают гайки крепления фланцев; гидросистемой трактора поднимают плуг в транспортное положение, снимают подставку, опускают плуг на землю и закрепляют подставку с фиксатором в проушине на заднем брусе.

Рисунок 10 – Схема плуга ПЛМ-1,3:

1 – стойка; 2 – рама; 3 – навесное устройство; 4 – ящик инструментальный;

5 – чистик; 6, 8, 12, 13, 14 – болты; 7 – упор-подставка; 9 – отвал подкрылка;

10 – корпус плуга левый; 11 – лыжа; 15 – корпус плуга правый; 16 – второе отверстие; 17 – четвертое отверстие; 18 – гайка стяжная

Расстановку рабочих органов в полевых условиях проводят в следующем порядке:

в начале гона заглубляют рабочие органы в почву, останавливают агрегат и глушат трактор; ослабляют затяжку четырех болтов, крепящих рабочий орган к фланцам рамы; вынимают три болта, крепящие левый рабочий орган к брусьям рамы (если нужно уменьшить расстояние между корпусами), или же болты, крепящие правый орган (если нужно увеличить расстояние); на минимальной скорости подают его вперед (или назад) на 100 мм до совмещения соответствующих отверстий на брусьях рамы с отверстиями в рабочем органе; вставляют все болты и затягивают гайки. Угол поворота подкрылков 9 регулируют от 0 до 60˚, вращая стяжную гайку 18, предварительно ослабив контргайку. При замене запасных частей плуг устанавливают на домкраты и подставку, чтобы обеспечить свободный доступ к болтам крепления.

Плуг лесной дисковый ПЛД-1,2 используется для обработки почвы полосами на свежих нераскорчеванных вырубках. Глубину хода покровосдирателя регулируют верхней центральной тягой навесной системы трактора. Уменьшая длину тяги, увеличивают глубину хода покровосдирателя и наоборот.

На тяжелых суглинистых почвах нижние продольные тяги навесной системы трактора следует присоединить к верхним отверстиям кронштейнов плуга.

При чрезмерном заглублении покровосдирателя и передних дисковых корпусов на переувлажненных и супесчаных почвах следует увеличить натяжение пружины 2 (рисунок 8) между передней 1 и задней 6 рамами. Глубина хода задних дисков должна быть 20-25 см. Для обеспечения необходимого заглубления задних дисков ящики должны быть заполнены балластом (80–100 кг).

Угол атаки дисковых корпусов регулируют болтом 7 (рисунок 9): при завинчивании угол атаки уменьшается и наоборот. На тяжелых почвах увеличивают натяжение пружины 3, закручивая гайки 10. На легких супесчаных и суглинистых почвах пружины подтягивают. У нормально отрегулированного плуга в выглубленном положении ширина захвата передних дисков должна быть на 50–100 мм больше задних. Это достигается регулировкой углов атаки передних и задних дисков.

На вырубках почву обрабатывают полосами между пнями.

Для посадки сеянцев по микроповышениям используют машину СЛГ-1. Ее отличительными особенностями являются ходовые пневматические колеса и дисковый сошник.

Регулировать положение ходовых колес относительно рамы посадочного аппарата нужно таким образом, чтобы микроповышение не разрушалось, а прикатывающие катки обеспечивали требуемое давление на грунт и бесперебойное вращение посадочного аппарата. Регулировка моментов раскрытия и закрытия захватов посадочного аппарата производится также как и у машины МЛУ-1.

Для ухода за культурами применяют культиватор КЛБ-1,7. На батареях культиватора оставляют по три диска и устанавливают их для работы всвал на расстоянии 60 см друг от друга.

4.3 Выбор технологического комплекса машин для создания полезащитных лесных полос и практическая эксплуатация его на полигоне

Проектирование ТКМ для создания полезащитных лесных полос имеет большое сходство с проектированием ТКМ для выращивания посадочного материала в питомнике. В обоих случаях работа ведется на открытой площади, что позволяет широко использовать сельскохозяйственные машины и орудия.

При выборе операций, машин и тракторов следует учитывать условия работы: наличие дернины или стерни, уклон местности. Обработка почвы ведется по системе черного пара. Вначале проводится лущение стерни или дискование дернины. После прорастания сорняков - зяблевая вспашка, зимой – снегозадержание. Весной, как только агрегат сможет выйти на поле, проводится первая культивация (КПС-4). Ее проводят, с целью удержания влаги, в два следа, на глубину 5…6 см. В течение лета почва содержится в состоянии черного пара. Это способствует полному уничтожению сорняков, накоплению влаги и питательных веществ. Для этого почву культивируют 4…5 раз.

Осенняя перепашка пара проводится на глубину до 40 см без оборота пласта четырехкорпусным плугом в агрегате с трактором ДТ-75М.

Зимой вновь проводят снегозадержание. Предпосадочная культивация на глубину до 12 см с одновременным боронованием выполняется культиватором КПС-4 + 4БЗСС в агрегате с тракторами ДТ-75М или МТЗ-80/82.

Посадки лесных насаждений сеянцами и черенками сажалкой ССН-1 в одно-, двух - или трехрядном вариантах или МЛС-1, ЛПА-1. Посев желудей СЖУ-1.

Кроме вышеперечисленных к обязательным операциям относятся культивации в рядах и междурядьях и обработка химикатами и биопрепаратами для защиты их от вредителей и болезней.

При практической эксплуатации входящих в комплекс машин следует обратить внимание на правильную регулировку их рабочих органов.

Сажалка ССН-1 применяется для посадки сеянцев высотой надземной части 10-40 см и длиной корней до 27 см. Она может применяться в одно-, двух - и трехрядном вариантах.

Для работы сажалки почва должна быть подготовлена на глубину 30-35 см и не иметь больших глыб и комков. Рельеф местности должен иметь поперечные уклоны не более 5°.

Сеянцы, предназначенные для механизированной посадки, должны иметь па­раметры, указанные в таблице 1.

Таблица 1 – параметры сеянцев

Порода	Высота наземной части, см	Длина корневой системы, см	Толщина стволика, мм
Хвойные	5 - 25	15 – 30	2 – 6
Лиственные	30 – 35	20 – 30	3 - 12

При подготовке к работе и регулировке сажалки в од­норядном варианте, прежде всего, устанавливают сажалку на ровной площадке, повернув монтажные опоры в вертикальное положение.

На диске посадочного аппарата равномерно устанавливают необходимое количество захватов в зависимости от шага посадки (таблица 2).

Таблица 2

Шаг посадки, см	Количество захватов, шт.	Угол между захватами, град
50	5	72
75	4	90
100	3	120
150	2	180
300	1	-

Для посадки черенков и мелких сеянцев основания захватов 8 (рисунок 12) крепят в отверстиях диска посадочного аппарата, расположенных дальше от оси вращения, а в остальных случаях ближе к оси вращения.

Вращая опорно-приводное колесо и вкладывая в приемник сеянцы или имитирующие их деревянные стержни, проверяют работу посадочного аппарата и проводят необходимые регулировки.

Для регулировки положения приемника сеянцев в верти­кальной и горизонтальной плоскостях ослабляют два болта 11 (рисунок 11) крепле­ния кожуха 19 и перемещают его вместе с приемником так, чтобы пальцы за­хватов 20 при вращении диска 21 посадочного аппарата отводили прижимную пластину 1 приемника, после чего закрепляют болты. Ослабляют болты 13 креп­ления основания 12 приемника и перемещают его по пазам кронштейна до тех пор, пока сеянцы, находящиеся в приемнике, расположатся посередине между пальцами захвата, и не будут задевать за основание.

Затем приступают к регулировке положения ограничителя 3 приемника сеянцев. Ослабляют болты крепления ограничителя и перемещают его по пазу так, чтобы торец упора пластины фиксатора 5 расположился от окна прижимной пластины на расстоянии 3-5 мм. Потом закрепляют болты.

Далее регулируют расположение посадочного аппарата относительно внутренних стенок сошника. Для этого отворачивают контргайку и стопорный болт, крепящий корпус втулки к тяге 12 (рисунок 12) смещают диск вме­сте с осью и втулкой посадочного аппарата в нужную сторону так, чтобы за­хваты не задевали во время работы за стенки сошника. Затягивают стопорный болт и контрят его гайкой, при этом скругленный торец болта должен плотно заглубиться в гнездо.

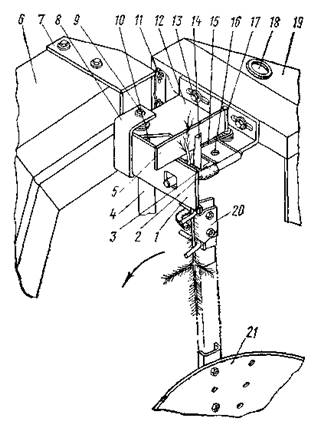

Рисунок 11 - Приемник сеянцев сажалки ССН-1:

1 - пластина прижимная, 2 - палец, 3 - ограни­читель, 4 - стойка, 5 - пластина фиксатора, 6, 19 - кожух, 7 - поперечина стойки, 8 - вилка пластины, 9 - ось,
