10, 15 - пружина, 11 - болт крепления кожуха, 12 - основание приемника се­янцев, 13 - болт, 14 - упор, 16 - винт крепления ограничителя, 17 - ось пластины, 18 - кнопка звукового сигнала, 20 - захват, 21 - диск выса­живающего аппарата

Для регулировки момента захватывания сеянца и осво­бождения его приемником ослабляют два болта крепления верхнего раскрывателя 1 и перемещают его по пазу вперед или назад, добиваясь момента захвата сеянца в приемнике. Для более раннего закрытия захвата верхний раскрыватель перемещают назад, а для позднего закрытия - вперед по ходу движения сажалки.

Момент захвата сеянца должен быть согласован с началом освобождения прижимной пластиной 1 (рисунок 11) приемника. Момент освобождения сеянца приемником должен совпадать с захватыванием сеянца или с некоторым его опе­режением. Согласование обеспечивается необходимым положением верхнего раскрывателя и началом отклонения прижимной пластины верхним упорным пальцем захвата. Потом закрепляют болты крепления верхнего раскрывателя.

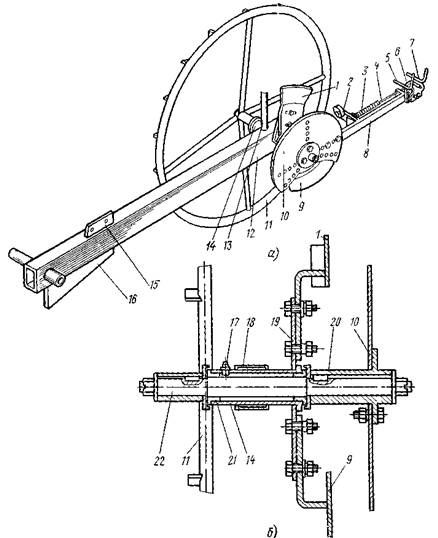

Рисунок 12 – Посадочный аппарат сажалки ССН-1:

а – вид посадочного аппарата со снятыми захватами, б – разрез по валу посадочного аппарата; 1 – раскрыватель верхний, 2 – ролик, 3 – пружина, 4 – валик, 5 – палец V-образный,

6 – трубка резиновая, 7 – пластина резиновая, 8 – основание захвата, 9 – раскрыватель нижний, 10 – диск, 11 – колесо опорно-приводное, 12 – тяга, 13 – стойка приемника сеянце. 14 – втулка, 15 – кронштейн крепления кожуха, 16 – косынка, 17 – масленка, 18 – корпус, 19 – пластинка, 20, 21 – втулка, 22 - вал

При регулировке положения нижнего раскрывателя 9 в момент освобождения сеянца захватом в посадочной щели ослабляют два болта крепления нижнего раскрывателя. Перемещают нижний раскрыватель так, чтобы момент освобождения сеянца захватом совпадал или несколько опережал момент прихватывания корневой системы. Для раннего освобождения сеянца захватом нижний раскрыватель перемещают вперед по ходу движения сажалки, для позд­него - назад. Затем закрепляют болты крепления нижнего раскрывателя.

Глубину хода сошника машины регулируют, перемещая опорное ко­лесо по высоте. При опускании опорного колеса вниз сошник прокладывает поса­дочную щель меньшей глубины, при подъеме - наоборот.

Прижатие загортача к поверхности почвы регулируют, сжи­мая пружину, путем перестановки упорного кольца и штифта в соответствующие отверстия штанги загортача.

Культиватор ротационный лесной КРЛ-1А применяется для обработки почвы в рядах молодых лесопосадок высотой 0,1-1 м. Кроме лопастных крыльчаток к культиватору прилагают две крыльчатки, у которых лопасти заменены проволочными каркасами. Этими крыльчатками обрабатывают культуры высотой 0,1-0,4 м.

При регулировке радиального зазора между рабочими органами (рисунок 13) выполняют следующие операции. Ослабляют крепление хомутов 7 рабочего органа 10 - крыльчатки к брусу рамы 6 культиватора. Передвигают кронштейны 8 и хомуты 7 крепления вместе с рабочими органами к центру бруса или от него (одно деление, выполненное на брусе рамы, соответствует 1 см).

При обработке лесных культур высотой 10-40 см каркасно-проволочными рабочими органами радиальный зазор должен соответствовать 40 мм. При обработке лесных культур высотой 40 см и выше каркасно-проволочными или многолопастными рабочими органами радиальный зазор должен соответствовать 40-60 мм.

При незначительной засоренности посадок и необходимости проведения рыхления почвы радиальный зазор рабочих органов должен быть 60-80 мм. Если во время культивации повреждаются древесные растения, необходимо радиальный зазор увеличить на 20-50 мм.

Для регулировки глубины обработки почвы ослабляют фиксатор 3 крепящий стойки опорного колеса 2 в направляющих рамы культиватора. Перемещают опорное колесо регулировочными винтами культиватора вверх или вниз относительно рамы, пользуясь данными таблицы 3. Чтобы точно установить величину заглубления, на швеллере нанесено 10 делений через каждый сантиметр.

Таблица 3 - Глубина обработки почвы в зависимости от условий работы

Почва	Глубина обработки почвы (см) при высоте лесных культур, см
10-40	40 и выше
Легкая (песчаная)	4-5	5–7
Средняя (супесчаная)	5–6	6–8
Тяжелая (суглинистая)	6–7	7-8

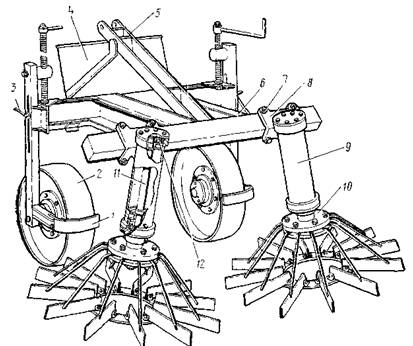

Рисунок 13 - Культиватор КРЛ-1М:

1 - чистик, 2 - опорное колесо, 3 - фиксатор механизма регулирования глубины хода, 4 - обтекатель, 5 - навесное устройство, 6 - рама, 7 - хомут, 8 - кронштейн,

9 - стойка, 10 - многолопастной рабочий орган, 11 - вал, 12 – подшипник

5 Отчет по практике и его защита

Студенты каждого звена во время прохождения практики обязаны регулярно вести записи с изображением необходимых схем и рисунков.

В отчете подробно освещаются следующие вопросы:

1. Техника безопасности при проведении лесохозяйственных работ.

2. Состав технологических комплексов машин для выращивания и уборки посадочного материала в лесном питомнике.

3. Состав технологических комплексов машине для создания лесных культур на вырубках с временно переувлажняемыми и дренированными почвами.

4. Описание подготовки к работе (регулировок) технологического комплекса машин ПКЛ-70, МЛУ-1, КЛБ-1,7.

Описание работы комплекса машин, технологические схемы работы, анализ влияния углов атаки и наклона дисковых батарей КЛБ-1,7 на качество обработки почвы.

5. Описание подготовки к работе технологического комплекса машин для создания культур на вырубках с временно переувлажняемыми почвами. Технологические схемы работы агрегатов и оценка качества их работы.

6. Состав технологического комплекса машин для создания полезащитных лесных полос. Описание подготовки к работе лесопосадочной машины ССН-1 и культиватора ротационного лесного КРЛ-1А. Оценка влияния регулировок их рабочих органов на качество посадки и агротехнического ухода.

Отчет оформляется на листах формата А4.

Защита отчета проводится в последний день практики.

Студент, не выполнивший программу практики, получивший отрицательный отзыв при защите отчета, направляется вторично на практику в период каникул или отчисляется из высшего учебного заведения.

Приложение

ТЕХНОЛОГИЧЕСКИЕ КОМПЛЕКСЫ МАШИН

ДЛЯ СОЗДАНИЯ ЛЕСНЫХ КУЛЬТУР В РАВНИННЫХ УСЛОВИЯХ

И СОДЕЙСТВИЯ ЕСТЕСТВЕННОМУ ВОЗОБНОВЛЕНИЮ ЛЕСА

Технологический комплекс машин для создания лесных культур на вырубках с дренированными почвами

Операция	Зоны и условия выполнения операции	Наименование машины	Марка	Шифр	Трактор класса тяги, кН; привод
1. Расчистка вырубок от пней и порубочных остатков:
а) удаление порубочных остатков	11. ..13, 41, 42, 72, 76; свежие вырубки в равнинных услови­ях	Подборщик сучьев	ПС-5	Л41.06	30 (ТДТ-55)
б) полосная или сплошная расчистка с корчевкой пней, ширина полос 2,0-	11…13, 21…23, 31…33, 41…43, 51, 52, 62	Машина для расчистки полос	МРП-2А	Л41.09	30 (л.-х.)
2,5 м, расстояние между центрами полос не более 5м	11…13, 21…23, 31…33, 41…43, 62, 72, 76, сильно захламленные вырубки	Оборудование для расчистки и раскорчевки полос	ОРП-2,6	Л41.08	40 (л.-.х.)
	11…13, 21…23, 31…33, 41…43, 61, 72, 76	Корчевальная машина	КМ-1А	Л41.12	30 (л.-х.)
2. Обработка почвы:
а) нарезка борозд с шириной междурядий 3…5 м	12. ..13, 42. ...61, 72, 73, вырубки с числом пней до 600 шт/гa, почвы супесчаные и легкий суглинок, задернелые	Плуг лесной комбинированный Плуг лесной двухотваль-ный	ПКЛ-70 ПЛ-1	Л42.01 Л42.09	14…30 30 (л.-х.)
	21...23, 31…33, 41…43, 61, 62; вырубки с числом пней до 600 шт/гa, почвы, сильно зара­стающие травянистой расти­тельностью	Плуг лесной широкозахватный	ПЛШ-1, 2	Л42.02	40 (л.-х)
б) полосное рыхление с шириной междурядий 3... 5 м	11... 13, 41, 42, 72; вырубки с числом пней до 600 шт/га, почвы супесчаные и суглинистые	Плуг лесной дисковый	ПЛД-1,2	Л42.03	30 (л.-х.)
	11... 13, 41...43, 61, 62, 72, 76; свежие вырубки с числом пней до 600 шт/га, почвы слабозадернелые	Фреза лесная унифицированная	ФЛУ-0,8	Л42.11	30

Операция	Зоны и условия выполнения операции	Наименование машины	Марка	Шифр	Трактор класса тяги, кН; привод
	11…13, 21…23, 31…33, 41...43, 61, 62, 72; свежие и старые вырубки с высотой по­росли до 1,5 м и пней до 20 см, почвы без каменистых включений	Машина лесная фрезерная	МЛФ-0,8	Л42.14	30...40
	11, 12; вырубки без предварительной расчистки и раскорчевки	Оборудование для подготовки полос	ОПП-2,3	Л42.15	30 (л.-х.)
3. Доставка посадочно­го материала на лесокультурную пло­щадь
а) с открытой корневой системой	Все зоны	Автомобиль бортовой -«- Автомобиль повышенной проходимости Автомобиль бортовой	УАЗ-452Д ГАЗ-53А ГАЗ-66-01 ЗИЛ-130-769, ЗИЛ-131	РНХ13.35 РНХ13.29 РНХ 13.34 РНХ13.26	- - - -
6) с закрытой корневой системой	11... 13, 21, 22, 31, 32	Оборудование для перевозки и хранения посадочного матери­ала		-	-
4. Посадка лесных культур
а) сеянцами и саженцами с открытой корневой системой	11…13, 21…23, 31…33, 41…43, 61, 62, 72, 76; по бороздам и разрыхленным полосам	Машина лесопосадочная универсальная Автомат бескассетный для подачи сеянцев Станок для зарядки кассет	МЛУ-1 - -	Л44.01 Л44.01.2 Л44.002	30 (л.-х.) - -
	11…13, 21…23, 31…33, 41, 42, 61, 62, 72, 76; без предварительной подготовки почвы	Машина лесопосадочная универсальная Плуг-сажалка	МЛУ-1 -	Л44.01 Л44.08	30 (л.-х.) 30 (л.-х)
	11, 13, 21, 23, 41, 43; без предварительной подготовки поч­вы	Машина лесопосадочная	-	Л44.10	30 (л.-х.)
	11…13, 21…23, 31…33, 41…43, 72, 76; плужные борозды с одновременной их нарезкой	Посадочное приспособление с автоматической подачей сеянцев к плугам	ПЛА-1А	Л42.00.1	-
Операция	Зоны и условия выполнения операции	Наименование машины	Марка	Шифр	Трактор класса тяги, кН; привод
б) саженцами с закрытой корневой системой	11…13, 21, 22, 31, 32, 41...43, 51, 52, 61, 62; без предварительной подготовки почвы	Машина для посадки брикетированных саженцев	САБ-1	Л44.06	30 (л-х.)
в) посев желудей	11…13, 72, плужные борозды, разрыхленные полосы на вырубках с числом пней до 600 шт/га	Сеялка желудевая навесная	СЖН-1	Л45.01	14…20
	11…13, 71, 73; без предварительной подготовки почвы с одновременным внесением удобрений	Сеялка фрезерная лесная комбинированная	-	Л45.03	30 (л-х.)
5. Агротехнический уход за культурами*	11…13, 21…23, 31…33, 41…43, 61, 62, 72; культуры, созданные по бороздам и раз­рыхленным полосам на вырубках с числом пней до 600 шт/га	Культиватор лесной бороздной	КЛБ 1,7	Л43.01	14…20 (л.-х.)
	12, 13, 22, 32, 43, 52, 71…76; культуры, созданные по расчищенным полосам	Культиватор дисковый для склонов	КДС-1,8	Л54.08	30
6. Осветление культур	11... 13, 21, 22, 31, 32, 41, 42, 51, 61, 62, 72; небольшие по площади вырубки и тракторо-непроходимые условия с час­тичным возобновлением главных пород в междурядьях	Кусторез ранцевый моторизованный	«Секор-3»	Л61.01	ДВС 2,5 кВт
	11…13, 21, 22, 31…33, 41, 42, 62, 76; в культурах на вы­рубках	Каток-осветлитель культур	КОК-2	Л61.04	30 (л.-х.)
	11…13, 21…23, 31…33, 41…43, 61, 62, 72, 76; в культурах на вырубках 3-й группы лесов	Лесной аэрозольный генератор-опрыскива-тель	ЛАГО-У	Л91.03	30 (л.-х.)
	11…13, 21…23, 31…33, 41…43, 61, 62, 72; в культу­рах на хорошо проходимых вырубках или по технологиче­ским коридорам 3-й группы лесов	Агрегат лесной химический	АЛХ-2	Л91.04	14…30

* Проводится только за культурами, посаженными сеянцами
