3.9 модуль (элемент) – отдельный собранный готовый рамный элемент с заполнением. Поле модуля может иметь светопрозрачное или непрозрачное заполнение, конструктивно и визуально разделено ригелями на более мелкие поля заполнения.
3.10 модульный (элементный) фасад – навесной фасад, состоящий из предварительно изготовленных и соединенных между собой готовых модулей (элементов) высотой в этаж или несколько этажей, включая заполнения (рисунок А.1а). Окончательная сборка и подготовка модулей к монтажу могут выполняться на объекте строительства или в заводских условиях. Может устраиваться в сочетании с другими фасадными системами (рисунок А.2).
3.11 навесной фасад – набор из вертикальных и горизонтальных профилей, соединенных между собой, закрепленных на несущем основании здания и укомплектованных заполнениями элементов. Профили изготовляют из металла, дерева или полимерных материалов; вместе с элементами заполнения они образуют легкую непрерывную оболочку, ограждающую пространство. В отличие от витража навесной фасад устанавливается на относе.
3.12 стойка – профиль с заданными длиной, размерами и формой поперечного сечения; служит для восприятия нагрузок от крепежных элементов и передачи их на кронштейны.
3.13 непрозрачное заполнение – заполнение из листового материала, однослойной или многослойной панели, изготовленной из различных материалов.
3.14 светопрозрачное заполнение – заполнение из прозрачного листового материала (стекла) или стеклопакета.
3.15 спайдерное (планарное) остекление – система с многоточечным креплением светопрозрачных элементов (рисунок А.3).
3.16 спайдер - пространственный кронштейн из высоколегированной стали, который воспринимает нагрузки от собственного веса остекления и ветрового напора, передаваемые точечными держателями.
3.17 стоечно-ригельная фасадная система – система, включающая стойки, ригели, кронштейны, анкерные крепления, прозрачные, непрозрачные заполнения, другие элементы, собираемые непосредственно на фасаде здания (рисунок А.4).
3.18 структурное остекление - разновидность стоечно-ригельной системы; выполняется без применения наружных прижимных планок. Открытые швы отдельных (смежных) секций между стеклопакетами заполняются атмосферостойким герметиком. Может выполняться в сочетании с другими системами (рисунок А.5).
3.19 открывающийся элемент – рамная конструкция, обеспечивающая открывание в проеме ограждающей конструкции здания.
3.20 противопожарный короб – элемент, изготовленный из коррозионностойкой стали и/или стали с антикоррозионным покрытием и предназначенный для предотвращения распространения пламени по фасаду здания. Применяется как в виде единой конструкции заводской сборки, так и в виде составной конструкции, монтируемой непосредственно на фасаде.
3.21 стеклопакет – соединение из двух или более стекол с герметичным и воздухонепроницаемым замыканием для улучшенной тепло - и звукоизоляции. При установке стеклопакетов должны предусматриваться способы отвода конденсата (рисунок А.6).
3.22 стемалит – листовое термически упрочненное стекло, покрытое с одной стороны непрозрачной силикатной краской; применяется для непрозрачного заполнения.
3.23 «холодные» светопрозрачные конструкции – конструкции, выполняющие только декоративные функции и устанавливаемые, как правило, на глухих частях фасадов с предварительно утепленными стенами. В состав таких конструкций входят алюминиевые профили без терморазрывов, стекла, стемалит и другие облицовочные материалы.
3.24 «теплые» светопрозрачные конструкции – конструкции, выполняемые с использованием стеклопакетов и алюминиевых профилей с терморазрывом и являющиеся, как правило, наружной ограждающей конструкцией.
3.25 термоизоляционная вставка – деталь, выполняемая из материала с пониженным коэффициентом теплопроводности; устанавливается между стеной и опорной площадкой кронштейна; предотвращает образование «мостиков холода» и исключает контактную коррозию материала кронштейна с материалом несущего основания.
3.26 триплекс – изделие, состоящее из одного или нескольких листов неорганического стекла и пленочных или жидких полимерных и силикатных материалов, склеивающих и/или покрывающих стекла.
3.27 уплотнитель – профиль из полимерного материала с заданными размерами и формой поперечного сечения; обеспечивает плотное сопряжение профиля и заполнения.
3.28 фасад с полуструктурным остеклением – фасад со структурным остеклением, где полностью отсутствуют видимые рамные элементы крепления в плоскости остекления (рисунок А.7 и А.8).
3.29 фасад с рамным остеклением – навесной фасад, состоящий из горизонтальных и вертикальных, соединенных между собой, закрепленных и оснащенных заполнениями элементов.
3.30 наружный уплотнительный профиль - предварительно сформированный эластичный профиль для уплотнения между наружной поверхностью заполнения и рамой по его периметру штапиком или прижимной планкой.
3.31 штапик – планка из металла, дерева или пластика, расположенная по периметру стеклопакета для надежного крепления к раме.
3.32 верхний ригель – горизонтальный профиль навесного фасада, расположенный над верхним рядом заполнения.
3.33 нижний ригель – горизонтальный профиль навесного фасада, служащий для крепления нижнего ряда заполнения.
3.34 стыковой соединитель – профилированный элемент, вставленный в полую камеру ригелей для их крепления на стойках.
3.35 деформационный соединитель - профилированный элемент для установки внутри полых профилей фасадных элементов.
3.36 компенсатор давления - конструкция, предназначенная для минимизации давления внутри холодного фасада.
4 КЛАССИФИКАЦИЯ И УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
КСФН могут быть классифицированы:
а) по конструктивным особенностям:
- витраж В;
- стоечно-ригельная система СР;
- модульная система М;
- комбинированная система К;
- структурное остекление С;
- полуструктурная система ПС;
- спайдерное остекление СО.
б) по теплотехническим характеристикам:
- холодные Х;
- теплые Т.
в) по способу отвода конденсата:
- с использованием пластикового отлива;
- при помощи горизонтального лотка.
г) по классам:
- по ветровой нагрузке;
- по приведенному сопротивлению теплопередаче;
- по снижению воздушного шума.
д) по способу монтажа:
- снаружи;
- изнутри.

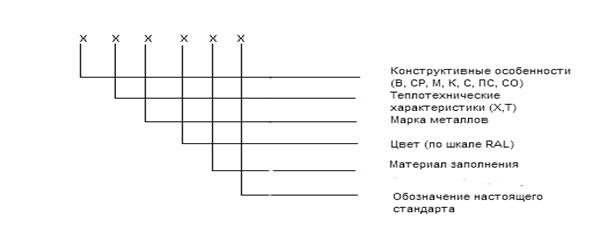

Допускается принимать следующую структуру условного обозначения:
П р и м е р у с л о в н о г о о б о з н а ч е н и я:
М Т/Б2 AlMg0,7Si П-60-RAL 9016 С/НК
где М – модульная система, Т – теплое ограждение, Б2 – класс с сопротивлением теплопередаче 0,65-0,69 м2 оС/Вт
AlMg0,75Si – сплав закаленный и искусственно состаренный повышенной прочности с анодно-окисным покрытием толщиной 20 мм, П-60-RAL 9016 – цвет бронза по цветовой шкале RAL.
5 Технические требования к материалам и конструкциям
5.1 Общие требования
5.1.1 К общим требованиям, предъявляемым как холодным, так и теплым КСФН, относятся следующие:
- достаточная прочность материала несущего основания здания, на которую крепят КСФН;
- необходимая несущая способность всех элементов КСФН, включая крепежные изделия и монтажные соединения, с учетом возможного влияния пульсационной составляющей ветровой нагрузки и нагрузки от обледенения;
- требуемая антикоррозионная защита конструкций, исключающая контактное соединение материалов, образующих гальваническую пару;
- необходимая компенсация температурных деформаций элементов системы;
- атмосферостойкость облицовочных элементов, включая их стойкость при действии осадков, положительных и отрицательных температур;
- недопустимость возникновения шумовых эффектов при эксплуатации систем;
- санитарно-эпидемиологическая безопасность.
5.1.2 Материалы и комплектующие изделия, применяемые для КСФН, должны иметь документы, устанавливающие соответствие их технических характеристик характеристикам материалов и комплектующих, предусмотренным в документе, подтверждающем пригодность КСФН для применения в строительстве. В документах должны быть указаны сведения о производителях данной продукции.
Материалы и комплектующие должны иметь маркировку фирмы-производителя.
5.1.3. Материалы, применяемые для непрозрачной части КСФН, должны иметь технические свидетельства, подтверждающие пригодность их применения в навесных фасадных системах. Утеплитель должен быть негорючим (НГ) ГОСТ 30244.
5.1.3 Материалы, применяемые для непрозрачной части КСФН, должны иметь технические свидетельства, подтверждающие пригодность их применения в навесных фасадных системах.
5.1.4 Специальные требования к КСФН (стойкость к удару твердыми предметами, взрывостойкость, пулестойкость) должны вытекать из подпунктов ж) и з) п.6.1.2.
5.1.5 Устройство спайдерного остекления должно подтверждаться заключением о прочности соединения и результатами испытаний.
5.1.6 Для структурного остекления необходимым требованием является проверка герметика на адгезию, которая должна подтверждаться лабораторными испытаниями
5.2 Требования для подтверждения технической пригодности
5.2.1 Разрабатываемые технические решения должны отвечать требованиям, предъявляемым к КСФН и материалам, входящим в ее состав, теплотехническому расчету, расчету на статические, ветровые и другие нагрузки, физико-механическим параметрам, коррозионной стойкости, привязке проектных решений к конкретному зданию с учетом всех его конструктивных и архитектурных особенностей.
5.2.2 Ко всем материалам, изделиям и конструкциям, используемым при устройстве КСФН, предъявляются требования по противопожарным нормам, согласно Федеральному закону от 01.01.2001 г. «Технический регламент о требованиях пожарной безопасности», ГОСТ 31251, СНиП 21-01-97*. Рабочая документация по огнезащите фасадных конструкций возводимого здания должна содержать их пожарно-технические характеристики, регламентируемые нормативными документами.
5.2.3 КСФН должны выполняться по технологиям и рекомендациям, которые предусматривают комплексную поставку всех ее элементов в соответствии с нормативно-
|
