6.3.9 Узлы крепления балконов, узлы примыкания ограждений и остекления балконов к несущим конструкциям;
6.3.10 Узлы других фасадных систем, примыкающих к проектируемой КСФН (навесных фасадных систем с воздушным зазором, систем «мокрого» типа);
6.3.11 Иные графические и экспозиционные материалы, в том числе эталоны-образцы.
7 ТРЕБОВАНИЯ ПО ОБЕСПЕЧЕНИЮ ПОЖАРНОЙ БЕЗОПАСНОСТИ КСФН
7.1 Ко всем материалам, изделиям и конструкциям, используемым при устройстве КСФН, предъявляются требования по противопожарным нормам, согласно Техническим требованиям « О требованиях пожарной безопасности», ГОСТ 31251, СНиП 21-01-97*. Рабочая документация по огнезащите фасадных конструкций возводимого здания должна содержать их пожарно-технические характеристики, регламентируемые нормативными документами.
7.2 Огнестойкость стеклопакетов должна соответствовать требованиям подпункта б) п.6.1.2.
7.3 По огнестойкости и уровню пожарной безопасности КСФН согласно Техническому регламенту от 01.01.2001 г. и другим нормативным документам.
7.4 Оценка соответствия КСФН требованиям пожарной безопасности согласно Техническому регламенту от 01.01.2001 г. проводится по результатам огневых испытаний конструкций или расчетно-аналитическими методиками, утвержденными в установленном порядке.
7.5 Все строительные конструкции в соответствии с требованиями Технического реглмента от 01.01.2001 г. характеризуются огнестойкостью и пожарной опасностью. Показателем огнестойкости конструкции, в том числе КСФН, при тепловом воздействии по стандартному температурному режиму является предел огнестойкости.
7.6 Предел огнестойкости наружных ненесущих стен (в т. ч. КСФН) определяется при воздействии тепла со стороны помещения по ГОСТ Р 53308 совместно с ГОСТ 30247.1.
7.7 Признаком наступления предела огнестойкости для наружных ненесущих стен является потеря целостности (Е) – образование в конструкциях сквозных трещин или отверстий, через которые на необогреваемую поверхность проникают продукты горения или пламя.
7.8 Огнестойкость узлов крепления КСФН должна быть не ниже требуемой огнестойкости самой конструкции (СП 2.13130.2009, п.5.2.1). Огнестойкость узлов крепления таких конструкций оценивается по признаку их обрушения (R).
7.9 Огнестойкость узлов примыкания КСФН должна быть не ниже требуемой огнестойкости самой конструкции и оцениваться по признаку потери целостности (Е) и теплоизолирующей способности (I).
7.10 Критерием оценки пожарной опасности КСФН при воздействии тепла с внешней стороны является возможность распространения огня в вышерасположенные и смежные с очагом пожара помещения.
7.11 Класс пожарной опасности наружных стен ненесущих стен (в т. ч. КСФН) определяется при тепловом воздействии как со стороны помещения по ГОСТ 30403, так и со стороны внешней поверхности по специальной методике на натурном фрагменте.
7.12 Критериями оценки пожарной опасности при воздействии тепла со стороны помещения являются указанные в ГОСТ 30403, раздел 10.
7.13 Огнестойкость узлов примыкания глухой части КСФН к перекрытию определяется временем проникновения пламени или продуктов горения на необогреваемую сторону этого перекрытия, а также повышением температуры на необогреваемой поверхности перекрытия в местах примыкания к нему глухой части наружной стены до значений, приведенных в ГОСТ 30247.1, п.8.1.2.
8 МЕТОДЫ ИСПЫТАНИЙ
8.1 Методы испытаний при входном контроле качества материалов и комплектующих устанавливают в технологической документации ГОСТ, СТО и ТУ технологическом регламенте, утвержденном в установленном порядке, исходя из требований на эти материалы и изделия.
8.2 Методы испытаний при проведении операционного контроля устанавливают в технологических картах или технологическом регламенте, утвержденном в установленном порядке.
8.3 Методы испытаний при приемо-сдаточных испытаниях.
8.3.1 При выполнении измерений линейных размеров, а также отклонений от формы изделий руководствуются требованиями ГОСТ 26433.0 и ГОСТ 26433.1.
8.3.2 Отклонения от номинальных размеров определяют при помощи линейки по ГОСТ 7502, штангенциркуля по ГОСТ 166.
8.3.3 Отклонения от прямолинейности кромок определяют путем приложения поверочной линейки по ГОСТ 8026 или строительного уровня по ГОСТ 9416 к испытываемой детали и замером наибольшего зазора при помощи щупов.
8.3.4 Отклонение от номинальных размеров зазоров в угловых соединениях проверяют при помощи щупов.
8.3.5 Провес поверхностей смежных деталей (угловые и Т-образные соединения) определяют щупом как расстояние от ребра линейки, приложенной к верхней сопрягаемой поверхности, до нижней поверхности.
8.3.6 Качество отделочного покрытия, внешний вид, цвет и блеск проверяют визуально путем сравнения с образцом-эталоном, утвержденным предприятием-изготовителем в установленном порядке.
8.3.7 Наличие отверстий для отвода воды проверяют визуально, а их расположение при помощи рулетки по ГОСТ 7502.
8.4 Методы испытаний при проведении периодических испытаний.
8.4.1 Приведенное сопротивление теплопередаче определяют по ГОСТ 26602.1.
8.4.2 Класс по приведенному сопротивлению теплопередаче устанавливают по таблице 8.1.
Таблица 8.1
Класс изделий | Приведенное сопротивление теплопередаче, м2оС/Вт |
А1 | 1 и > |
А2 | 0,8÷1 |
Б1 | 0,7÷0,8 |
Б2 | 0,65÷0,69 |
В1 | 0,65÷0,64 |
В2 | 0,5÷0,54 |
Г1 | 0,4÷0,49 |
8.4.3 Воздухопроницаемость при ΔРо=10 Па, ΔРо=100 Па, ΔРо=600 Па определяют по ГОСТ 26602.2.
8.4.4 Воздухопроницаемость определяют по ГОСТ 26602.2.
8.4.5 Класс воздухо - и водопроницаемости устанавливают по таблице 8.2.
Таблица 8.2
Класс изделий | Объемная воздухопроницаемость при ΔРо=600 Па, м3/(ч м2) | Предел водонепроницаемости, Па, не менее |
А1 | 1 | 1200 |
А2 | 2 | 900 |
А3 | 2,5 | 600 |
Б | 9 | 500 |
В | 17 | 400 |
8.4.6 Изоляцию воздушного шума определяют по ГОСТ 26602.3.
8.4.7 Класс изделия со снижением воздушного шума городского транспорта устанавливают по таблице 8.3
Таблица 8.3
Класс изделий | Изделия со снижением воздушного шума, дБА |
А1 | св. 40 |
А2 | 38-40 |
А3 | 36-38 |
Б | 34-36 |
В | 31-33 |
8.4.8 Сопротивление ветровой нагрузке определяют по ГОСТ 26602.5.
8.4.9 Класс по ветровой нагрузке устанавливают по таблице 8.4.
Таблица 8.4
Класс изделий | Сопротивление ветровой нагрузке, Па |
Аххх | Более 3000 |
А1 | Более 2000 |
А2 | 1000-1999 |
А3 | 600-999 |
Б | 400-599 |
В | 260-399 |
БИБЛИОГРАФИЯ
СНиП II-7-81* Строительство в сейсмических районах
СНиП II-23-81* Стальные конструкции
СНиП 2.01.07-85* Нагрузки и воздействия
СНиП 2.03.06-85 Алюминиевые конструкции
СНиП 2.03.11-85 Защита строительных конструкций от коррозии
СНиП 3.03.01-87 Несущие и ограждающие конструкции
СНиП 3.04.03-85 Защита строительных конструкций и сооружений от коррозии
СНиП 12-01-2004 Организация строительства
СНиП 12-03-2001 Безопасность труда в строительстве Часть 1. Общие требования
СНиП 12-04-2002 Безопасность труда в строительстве Часть 2. Строительное производство
СНиП 21-01-97* Пожарная безопасность зданий и сооружений
СНиП 23-01-99* Строительная климатология
СНиП 23-02-2003 Тепловая защита зданий
СНиП 23-03-2003 Защита от шума
СНиП 23-05-95 Естественное и искусственное освещение
СП 23-101-2004 Проектирование тепловой защиты зданий
СП 12-133-2000 Безопасность труда в строительстве» Положение о порядке аттестации рабочих мест по условиям труда в строительстве и жилищно-коммунальном хозяйстве
СП 12-135-2003 Безопасность труда в строительстве» Отраслевые типовые инструкции по охране труда
СП 12-136-2002 Решения по охране труда и промышленной безопасности в проектах организаций строительства и проектах производства работ
СП 53-102-2004 Общие правила проектирования стальных конструкций
СанПиН 2.1.2.1002-2000 Санитарно-эпидемиологические требования к жилым зданиям и помещениям
СанПиН 2.2.1/2.1.1.1278-03 Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий
СанПиН 2.2.1/2.1.1.1076-01 Гигиенические требования к инсоляции и солнцезащите помещений жилых и общественных зданий и территорий
СанПиН 2.1.2.1002-2000 Санитарно-эпидемиологические требования к жилым зданиям и помещениям
РД-11-02-2006 «Требования к составу и порядку ведения исполнительной документации при строительстве, реконструкции, капитальном ремонте объектов капитального строительства и требования, предъявляемые к актам освидетельствования работ, конструкций, участков сетей инженерно-технического обеспечения»
МДС 56-1.2000 Рекомендации по выбору и устройству современных конструкций окон
МДС 31-8.2002 Рекомендации по проектированию и устройству фонарей для естественного освещения помещений
МДС 20-1.2006 Временные рекомендации по назначению нагрузок и воздействий, действующих на многофункциональные высотные здания и комплексы в Москве
МДС 12-11.2002 Методическое пособие к СНиП 12-03-2001 «Безопасность труда в строительстве. Часть 1. Общие требования» для проведения обучения и проверки знаний по охране труда руководящих работников и специалистов в строительстве
СТО 01422789-001-2009 Проектирование высотных зданий
МГСН 2.01-94 Энергосбережение в зданиях
ПОТ РМ 012-2000 Межотраслевые правила по охране труда при работе на высоте
Рекомендации по составу и содержанию документов и материалов, представляемых для технической оценки пригодности продукции. «Фасадные теплоизоляционные системы с воздушным зазором»
Рекомендации по составу и содержанию документов и материалов, представляемых для технической оценки пригодности продукции. «Фасадные теплоизоляционные системы с воздушным зазором»
Положение об организации и проведении государственной экспертизы проектной документации
Положение о проведении негосударственной экспертизы проектной документации
Федеральный закон от 01.01.2001 г. «Технический регламент о требованиях пожарной безопасности»
Специальный технический регламент (проект Федерального Закона): «О безопасности стекла и изделий из него, применяемых в зданиях и сооружениях»
ПРИЛОЖЕНИЕ А
Типы КСФН
а)
б)

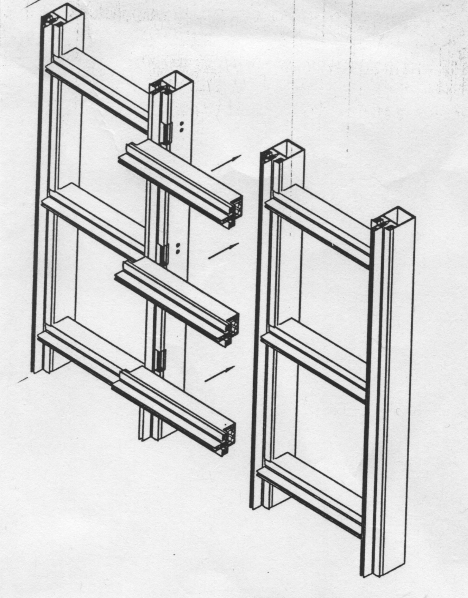

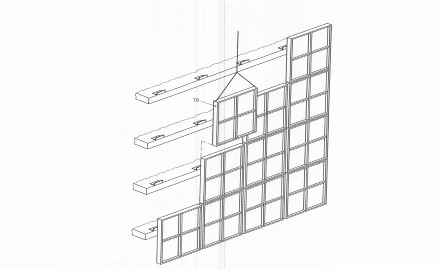

1 - Модульный (элементный) фасад:
а) общий вид;

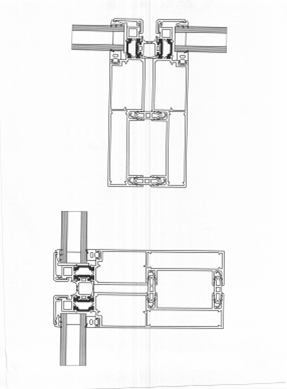

б) сечения
2 – Комбинированная фасадная система

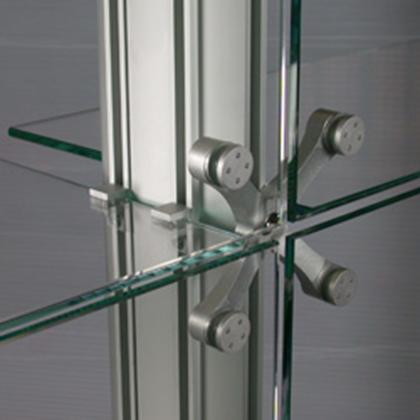

3 - Спайдерное остекление
а)
б)

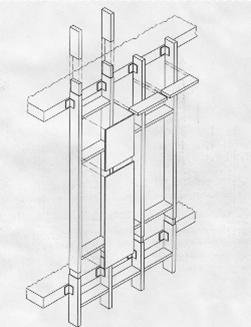

4 - Стоечно-ригельная система:
а) общий вид;
б) сечения

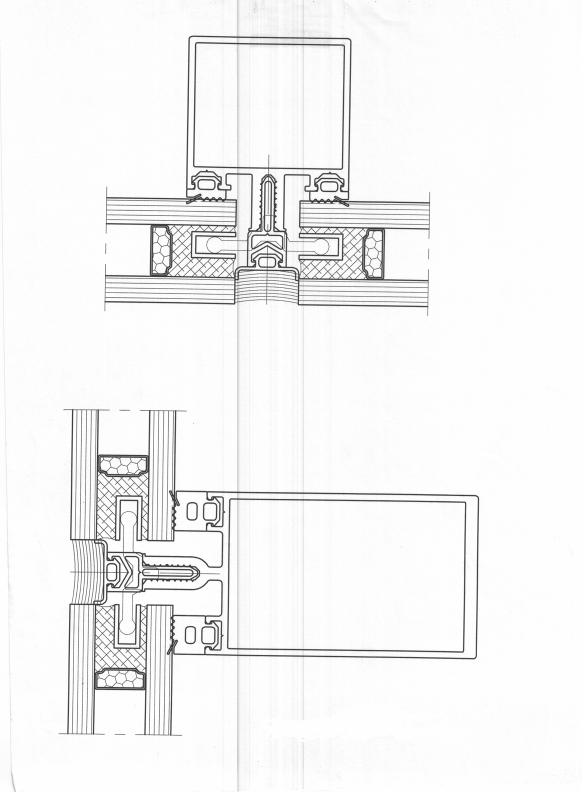

5 - Структурное остекление (сечения)
а)
б)

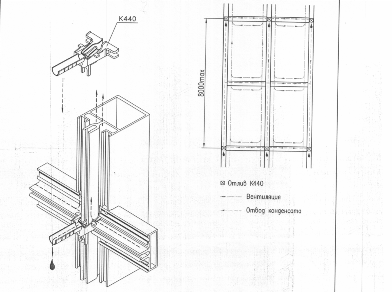

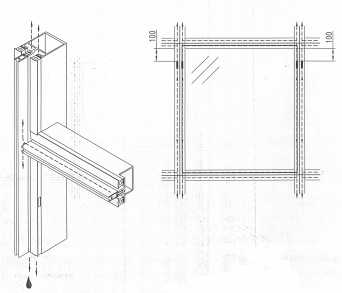

6 - Способы отвода конденсата:
а) с использованием пластикового капельника;
б) через горизонтальный лоток

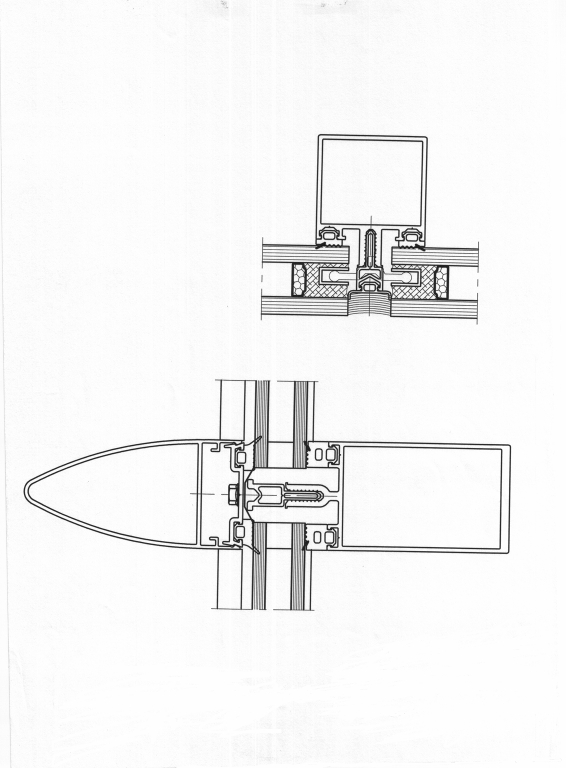

7 - Полуструктурное остекление с горизонтальными
декоративными прижимными планками

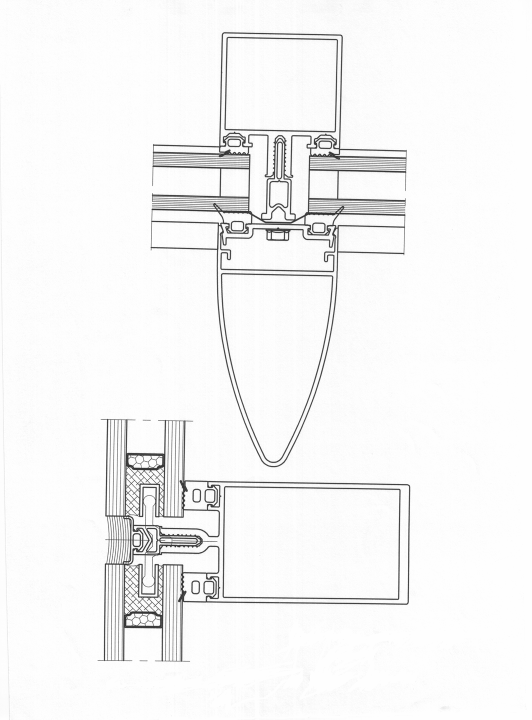

8- Полуструктурное остекление с вертикальными
декоративными прижимными планками
|
