Свод правил земляные сооружения, основания и фундаменты. Актуализированная редакция СНиП 3.02.01-87 (стр. 39 )

в) работы, связанные со стыкованием свай и свай-оболочек, а также стыков между сборными железобетонными элементами;

г) бурение всех видов скважин;

д) втрамбовывание в дно котлованов жесткого материала (щебень, гравий);

е) заполнение скважин при устройстве грунтовых и песчаных свай;

ж) устройство вертикальных дрен и всех видов дренажей и дренажных завес;

з) погружение иглофильтров и всех видов инъекторов;

и) приготовление инъекционных и тампонажных растворов и их нагнетание;

к) все виды арматурных работ при дальнейшем бетонировании конструкций, а также установка закладных частей и деталей;

л) тампонаж полостей тиксотропных рубашек при устройстве опускных колодцев.

Приложение В

(рекомендуемое)

ОПРЕДЕЛЕНИЕ КРУТИЗНЫ ОТКОСОВ ВРЕМЕННЫХ ВЫЕМОК

В ОДНОРОДНЫХ НЕМЕРЗЛЫХ ГРУНТАХ

В.1. Для определения крутизны откоса принимаем буквенные обозначения величин:

h - высота откоса, м;

- крутизна (угол) откоса, град;

c и - предельные значения удельного сцепления, кПа, и угла внутреннего трения, град, определяемые по формулам:

; , (В.1)

где и - расчетные значения соответственно удельного сцепления, кПа, и угла внутреннего трения, град, определенные согласно требованиям СП 22.13330;

- коэффициент устойчивости, определяемый по формуле

, (В.2)

здесь и - соответственно коэффициенты надежности по назначению и условий работы, принимаемые в соответствии с СП 22.13330; для земляных сооружений высотой (глубиной) до 10 м со сроком службы до 5 лет допускается принимать значение коэффициента надежности по назначению ;

- расчетное значение удельного веса грунта, кН/м3, определяемого в соответствии с требованиями СП 22.13330. Удельный вес, кН/м3, вычисляется путем умножения плотности, т/м3, на величину ускорения свободного падения 9,8 м/с2.

В.2. Находим число единиц загружения K в заданной нагрузке q, кПа, на поверхности грунтового массива по формуле

. (В.3)

При отсутствии нагрузки на поверхности или ее расположении от бровки выемки на расстояниях, больше установленных в В.5 настоящего приложения, принимается K = 0.

В.3. Определяем параметр устойчивости по формуле

. (В.4)

В.4. Требуемый угол откоса находим по значениям , K и E следующим образом:

при по графикам на рисунках 1 - 5 с интерполяцией для промежуточных значений и E;

при E > 0,25 по формуле

, (В.5)

где - предельное значение (обозначено на верхнем обрезе координатной сетки на рисунках В.1 - В.5);

- значение , соответствующее E = 0,25.

В.5. Для временных откосов (со сроком службы до одного года) минимальное приближение к бровке , м, нагрузки, которую допускается не учитывать (K = 0) при нахождении значения , допускается определять в зависимости от ширины призмы обрушения откоса b, м:

а) при нагрузке от сыпучего материала с удельным весом (например, от отвала грунта), отсыпанного под углом естественного откоса, но не более 45° от горизонтали

; (В.6)

б) при равномерно распределенной нагрузке

, (В.7)

где - 18 кН/м3.

Ширину призмы обрушения откоса b, м, определяем по формулам:

при

; (В.8)

при

; (В.9)

при E < 0,1

. (В.10)

Параметр находим по рисунку В.6 в зависимости от параметра , определяемого по формуле

. (В.11)

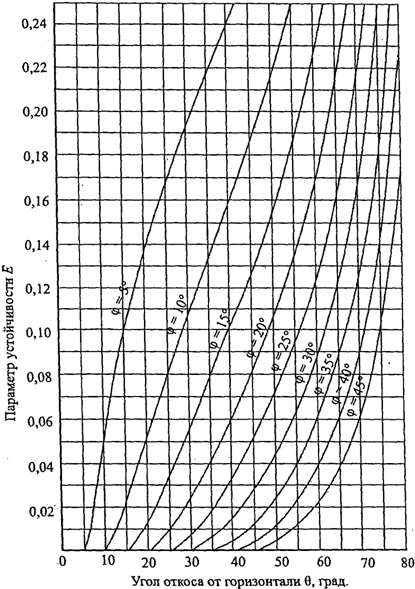

1. Графики для определения крутизны откоса

при K = 0

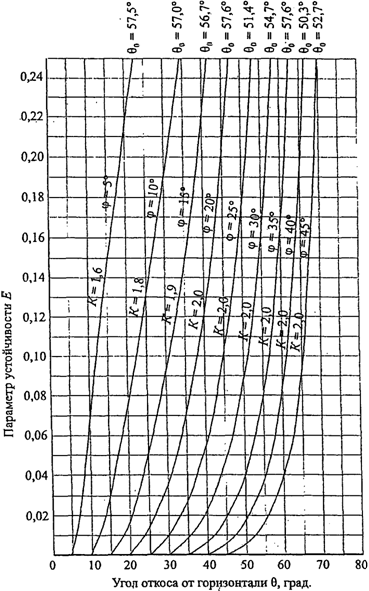

2. Графики для определения крутизны откоса

при K = 1

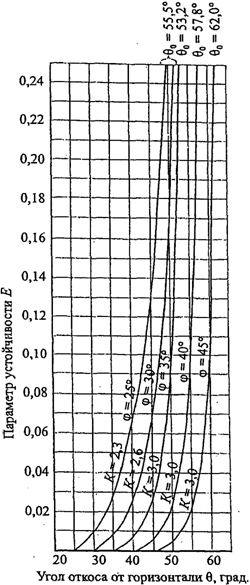

3. Графики для определения крутизны откоса

при

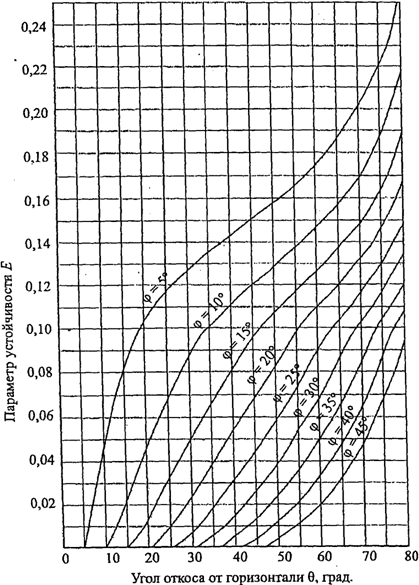

4. Графики для определения крутизны откоса

при

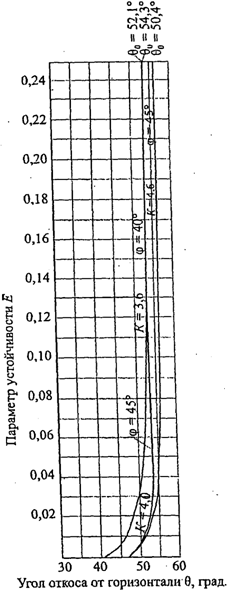

5. Графики для определения крутизны откоса

при

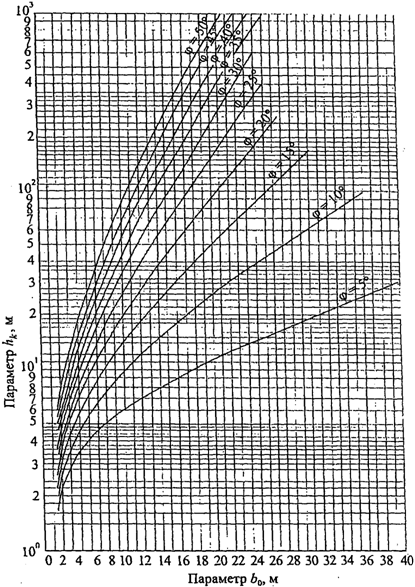

6. Графики для определения параметра

Приложение Г

(обязательное)

ОПЫТНОЕ УПЛОТНЕНИЕ ГРУНТОВ ЕСТЕСТВЕННОГО ЗАЛЕГАНИЯ

И ГРУНТОВЫХ ПОДУШЕК

Г.1. Опытное уплотнение грунтов выполняется с целью уточнения технологических параметров и режимов работы уплотняющих машин: толщины отсыпаемых слоев, глубины уплотнения, расстояний между точками погружения уплотняющих рабочих органов (при глубинном уплотнении), минимальных расстояний от уплотняющих рабочих органов до строительных конструкций.

Г.2. При отсутствии данных по основным характеристикам уплотняемых грунтов в процессе опытного уплотнения должны выполняться лабораторные исследования на образцах грунта с нарушенной естественной структурой по ГОСТ 22733:

максимальной плотности уплотненных грунтов ;

оптимальной влажности ;

КонсультантПлюс: примечание.

В официальном тексте документа, видимо, допущена опечатка: таблица 7.2 отсутствует. Возможно, имеется в виду таблица 7.1.

допускаемый диапазон изменения влажности уплотняемых грунтов с уточнением коэффициентов A и B по таблице 7.2;

величины плотности грунта при заданном коэффициенте уплотнения и наоборот при заданном или полученном значении .

Основные характеристики уплотненных грунтов (, , и коэффициенты A и B, и ) должны определяться для разновидностей уплотняемых грунтов тяжелыми трамбовками, в том числе при вытрамбовывании котлованов, укаткой и вибрационными машинами при устройстве грунтовых подушек; грунтовыми сваями; глубинным виброуплотнением.

Г.3. Опытное уплотнение грунтов естественного залегания следует производить в зависимости от геологического строения грунтов на стройплощадке по указаниям проекта:

при однородном напластовании грунта - в одном месте;

при однородном напластовании грунта, но при значительном изменении влажности - в двух местах;

при разнородном напластовании грунтов - в двух-трех местах.

Г.4. Размеры участка для опытного уплотнения должны быть не менее трех диаметров трамбовки или двойной ширины рабочего органа трамбующей машины при уплотнении трамбованием, не менее 6 x 12 м при уплотнении укаткой и 10 x 10 м при виброуплотнении.

Опытные котлованы следует вытрамбовывать из расчета по одному котловану на каждый: типоразмер используемой трамбовки; вид фундамента (без уширения, с уширенным основанием, спаренные и др.).
