0,015 ≤ i поп ≤ 0,025

Схема. Поперечный профиль магистральной улицы

Н1 = а × iпоп - превышение осевого участка дороги над обочиной;

Н2 = 0,15 - высота бортового камня (в случае устройства пилообразного лотка на бессточных участках Н2 может быть от 0,08 до 0,2);

Н3 = b × iпоп - превышение участка планируемого рельефа от бортового камня до красной линии застройки.

Схема. Определение уклонов магистральных улиц.

На схеме вертикальной планировки красные горизонтали проектируются с шагом 0,1; 0,2; 0,25 или 0,5 в соответствии с шагом существующего рельефа.

Схема. Построение красных горизонталей магистральных улиц.

Схема. Проектирование пилообразного профиля.

Вертикальная планировка внутриквартальных проездов

- определение черных отметок на пересечении осей улиц и в точках изменения рельефа внутри жилого района.

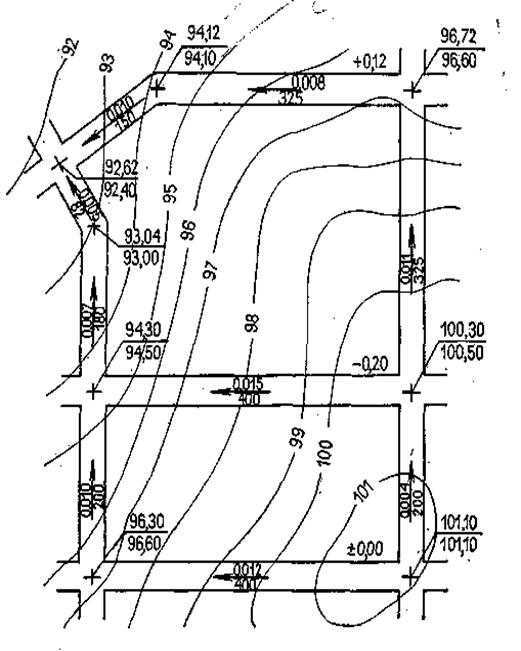

Схема определения повышенных участков улиц и дорог

- определение расстояний между повышенными точками местных внутриквартальных проездов, уклонов участков между ними;

- корректировка отметок, в случае если значение уклона не удовлетворяет нормам и определение красных отметок и горизонталей.



При проектировании

необходимо предусмат

ривать пешеходные

тротуары.

Жилой дом



Схема. Поперечный профиль внутриквартальных проездов.

Вертикальная планировка перекрестков


а)


Вертикальная планировка перекрестка:

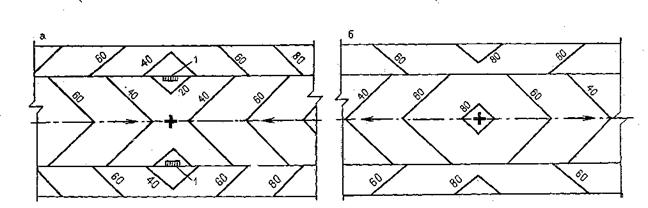

а - расположенного на бугре. б – находящегося в низине



Вертикальная планировка перекрестка расположенного в седловине.

Вертикальная планировка территории жилого квартала

Примеры вертикальной планировки отдельных элементов: разворотной площадки, разъездной площадки, участка около здания, перекрестка магистральной и жилой улиц:



Вертикальная планировка спортивной площадки

На территории жилого района размещаются площадки различного назначения: спортивные, хозяйственные, для отдыха. Поверхность их можно считать горизонтальной, поэтому необходимо производить перепланировку существующего рельефа путем подсыпки и срезки грунта.

Размер теннисного корта 20 м×40 м, профиль крышевидный.
