Классификация и конструкция теплообменного, реакторного, колонного и ёмкостного оборудования (стр. 12 )

Рис. 59

а - шатровое охлаждение; б - зигзагообразное



Вопросы к размышлению:

1.  Что используют в качестве охлаждающего агента в аппаратах воздушного охлаждения?

2.  В каких исполнениях изготавливают пластинчатые разборные теплообменники?

2.3.8. Теплообменные аппараты смешения

В теплообменных аппаратах смешения тепло передается от одной среды к другой путем непосредственного контакта теплообменивающихся потоков. Такой метод передачи тепла позволяет значительно сократить расход металла на изготовление аппаратов. Однако применять этот способ можно только в тех случаях, когда допустимо смешение потоков. Например, воду можно нагреть за счет использования тепла водяного пара при их прямом смешении; тепло, выделяемое конденсирующимся паром, непосредственно воспринимается водой. Применение поверхностного аппарата в таких случаях является неоправданным.

По ГОСТ 9929-82 стальные кожухотрубчатые теплообменные аппараты изготовляют следующих типов: Н - с неподвижными трубными решетками; К - с температурным компенсатором на кожухе; П - с плавающей головкой; У - с U-образными трубами; ПК - с плавающей головкой и компенсатором на ней.

Использование стальных, кожухотрубчатых, теплообменных аппаратов различных типов в химических производствах характеризуется приблизительно следующими данными: Н - 75 % К, -15 %; У - 3 %, П и ПК - остальное.

Широкая номенклатура теплообменников по типам, размерам, параметрам и материалам позволяет выбрать для конкретных условий теплообмена аппарат, оптимальный по размерам и материалам. Выбор конструкции аппарата для определенных условий теплообменного процесса зависит в основном от эрудиции и интуиции конструктора. Однако существуют рекомендации общего характера, которыми можно руководствоваться при выборе конструкции теплообменника и схемы движения в нем теплоносителей:

при высоком давлении теплоносителей предпочтительнее трубчатые теплообменники; а этом случае в трубное пространство желательно направить теплоноситель с более высоким давлением, поскольку из-за малого диаметра трубы могут выдержать большее давление, чем корпус;

коррозионный теплоноситель в трубчатых теплообменниках целесообразно направлять по трубам, так как в этом случае при коррозионном изнашивании не требуется замена корпуса теплообменника;

при использовании коррозионных теплоносителей предпочтительнее теплообменные аппараты из полимерных материалов, например фторопласта и его сополимеров, обладающих уникальной коррозионной стойкостью;

если один из теплоносителей загрязнен или дает отложения, то целесообразно направлять его с той стороны теплообмена, которая более доступна для очистки (в змеевиковых теплообменниках - это наружная поверхность труб, в кожухотрубчатых - внутренняя);

для улучшения теплообмена не всегда требуется увеличение скорости теплоносителя (так, например, при конденсации паров для улучшения теплообмена необходимо обеспечить хороший отвод конденсата с теплообменной поверхности, для чего следует подобрать аппарат соответствующей конструкции).

Вопросы к размышлению:

1.  Каким образом передается тепло в аппаратах смещения?

2.  Недостатки пластинчатых теплообменников.

2.3.9. Пластинчатые теплообменные аппараты

Пластинчатые теплообменники представляют собой аппараты, теплообменная поверхность которых образована набором тонких штампованных пластин с гофрированной поверхностью. Их разделяют по степени доступности поверхности теплообмена для механической очистки и осмотра на разборные, полуразборные и неразборные (сварные).

Наиболее широко применяют разборные пластинчатые теплообменники, в которых пластины отделены одна от другой прокладками. Монтаж и демонтаж этих аппаратов осуществляют достаточно быстро, очистка теплообменных поверхностей требует незначительных затрат труда. Пластины полуразборных теплообменников попарно сварены, и доступ к поверхности теплообмена возможен только со стороны хода одной из рабочих сред. Пластины неразборных теплообменников сварены в блоки, соединенные на прокладках в общий пакет.

Основные размеры и параметры наиболее распространенных в промышленности пластинчатых теплообменников определены ГОСТ 15518-83. Их изготовляют с поверхностью теплообмена от 2 до 600 м2 в зависимости от типоразмера пластин; эти теплооб­менники используют при давлении до 1,6 МПа и температуре рабочих сред от - 30 до +180°С для реализации теплообмена между жидкостями и парами (газами) в качестве холодильников, подогревателей и конденсаторов.

Серийно выпускаемые разборные пластинчатые теплообменники могут работать с загрязненными рабочими средами при размере твердых включений не более 4 мм.

Разборные пластинчатые теплообменники изготовляют в пяти исполнениях, в том числе на консольной раме (исполнение 1), на двухопорной раме (исполнение 2), на трехопорной раме (исполнение 3).

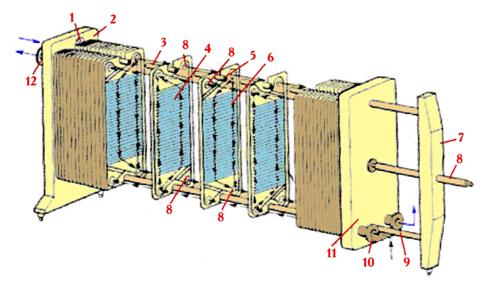

Разборный пластинчатый теплообменник на двухопорной раме (исполнение 2) показан на рис. 60. Аппарат состоит из ряда теплообменных пластин 4, размещенных на верхней и нижней горизонтальных штангах 3. Концы штанг закреплены в неподвижной плите 2 и на стойке 7. Нажимной плитой 11 и винтом 8 пластины сжимаются, образуя теплообменную секцию.

Разборный пластинчатый теплообменник на двухопорной раме

Рис. 60

Теплообменные пластины имеют четыре проходных отверстия (а, б, в, г), которые образуют две изолированные одна от другой системы каналов. Для уплотнения пластин и каналов имеются резиновые прокладки. Прокладка 6 уложена в паз по контуру пластины и охватывает два отверстия на пластине, через которые происходят приток и вывод теплоносителя в канал между смежными пластинами, а прокладки 5 герметизируют два других отверстия на пластине. Для ввода теплоносителей в аппарат и вывода предназначены штуцера 1, 9, 10, 12, расположенные на неподвижной и подвижной плитах.

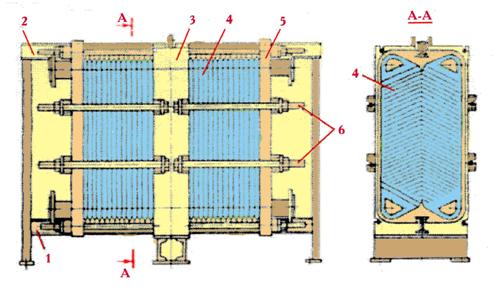

Теплообменник на трехопорной раме (исполнение 3) состоит из неподвижной плиты 3 (рис. 61), в которой закреплены верхняя 2 и нижняя - горизонтальные штанги.

Пластинчатый теплообменник на трехопорной раме

Рис. 61

На штангах размещены теплообменные пластины 4 и подвижные плиты 5. Для сжатия пакета пластин предназначены стяжки 6.

В изображенном на рис. 62 теплообменнике пластины скомпонованы в два симметричных пакета - каждый для одного из теплоносителей.

Схема компоновки пластинчатого теплообменника в два симметричных пакета

Рис. 62

При заданном расходе теплоносителя требуемой скорости движения его по каналам между пластинами достигают подбором числа пластин в пакете.

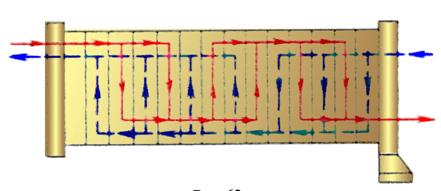

Если расходы теплоносителей значительно различаются, то для поддержания постоянного гидравлического сопротивления каналов применяют несимметричные схемы компоновки пластин;

при этом число каналов и пакетов для каждого теплоносителя неодинаково. Примером может служить схема компоновки теплообменника Сх [(2 + 2 + 2)/(4 + 3)] (рис. 63).

Несимметричная схема компоновки пластин

Рис. 63

Теплообменные пластины различаются расположением в них отверстий для теплоносителей на пластины с диагональным и односторонним расположением отверстий, и те, и другие выполняют правыми и левыми. Благодаря чередованию в пакете левых и правых пластин образуются две изолированные системы каналов.

Пластины с односторонним расположением отверстий взаимозаменяемы. При сборке правые пластины получают поворотом их относительно левых на 180°. Левые и правые пластины с диагональным расположением отличаются расположением прокладки и поэтому не являются взаимозаменяемыми.

Кроме рассмотренных теплообменных пластин в аппаратах используют граничные пластины, устанавливаемые на концах пакетов.

Серийно выпускаемые пластинчатые теплообменники комплектуют пластинами, штампованными из листового металла толщиной 1 мм. Гофры пластин обычно имеют в сечении профиль равностороннего треугольника высотой 4-7 мм и основанием длиной 14-30 мм (для вязких жидкостей до 75 мм). Гофры выполняют горизонтальными, «в елочку», под углом к горизонтали и др.

Материал пластин - оцинкованная или коррозионно-стойкая сталь, титан, алюминий, мельхиор.

В разборных теплообменниках пластины 2 обычно крепят скобой 3 на верхней штанге. Нижняя штанга не несет нагрузки от массы пластин и служит лишь для фиксации их в заданном положении. Такое закрепление пластин позволяет легко извлечь их из пакета или вставить в него без снятия подвижной плиты и остальных пластин.

Прокладки пластинчатых теплообменников изготовляют из резины формованием и укрепляют в пазу пластины на клею. Стойки и прижимные плиты пластинчатых теплообменников изготовляют из углеродистых сталей толщиной 8-12 мм.

К недостаткам пластинчатых теплообменников следует отнести невозможность использования их при давлении более 1,6 МПа.

2.4. Ёмкости

2.4.1. Монжусы

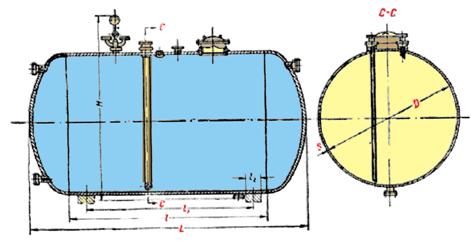

В монжусах (см. рис. 64-67) хранят жидкие продукты, транспортируют их сжатым воздухом или инертным газом при давлении 4 кгс/см2 и температуре до 2000 С. Монжусы изготовляют из углеродистой стали марки Ст.3 и нержавеющей стали марки Х18Н10Т. Для обслуживания монжусы снабжены трубой передавливания, указателем уровня жидкости, колонкой для установки предохранительного клапана, манометром и штуцерами.

Горизонтальный монжус

Рис. 64

Монжусы могут быть гуммированными или иметь другую футеровку.

Вертикальный монжус с отъемной крышкой
