Технологические параметры горизонтальных токарно-винторезных станков с ЧПУ DMTG CKE (Китай).

 Основными технологическими параметрами китайских токарных станков с ЧПУ являются наибольший диаметр и длина обрабатываемой заготовки, диапазоны регулирования главного привода и привода подач. Данные станки характеризуют дискретность перемещения суппорта (минимальное разрешение), точность и повторяемость позиционирования суппорта. Современная система УЧПУ обеспечивает полуавтомату постоянную скорость резания при обработке заготовок разных диаметров, что значительно повышает качество обработки.

Каталог товаров  >>>  Токарные станки с ЧПУ DMTG серии CKE

Токарный станок с ЧПУ DMTG CKE6136Z

Токарный станок с ЧПУ DMTG CKE6150Z

Токарный станок с ЧПУ DMTG CKE6163Z

Токарный станок с ЧПУ DMTG CKE6180Z

Каталог тяжелых токарных станков

 Крупные токарные станки предназначены для выполнения разнообразных видов токарной обработки металла, включая точение конусов и нарезание резьбы: метрической, дюймовой, модульной и питчевой.
 Тяжелые токарные станки РТ117, РТ317, РТ817 в основном применяются на предприятиях тяжелого и энергетического машиностроения и других отраслей. Станки этого типа менее универсальны, чем станки среднего типа, и приспособлены в основном для обработки определенных типов деталей (валков прокатных станов, железнодорожных колесных пар, роторов турбин и др.).

Технические особенности тяжелых токарных станков.

 Крупные токарные станки обрабатывают заготовки диаметром 1140мм-4000мм, вес обрабатываемых деталей может быть 15-400 тонн.
 Высокая мощность привода и жесткость станков, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке материалов любой степени твердости на оборудовании, представленном в этом разделе каталога.
 Жесткость, виброустойчивость и температурная стабильность конструкции станков позволяют получать необходимую точность обработки.
 Станины тяжелых станков выполняются с двумя или четырьмя плоскими направляющими. Суппорты оснащаются самостоятельными приводами и имеют возможность проходить мимо люнетов и задней бабки. Механизм подач размещается в фартуках суппортов. Суппорты снабжаются также электрокопировальными устройствами. На передней бабке и у каждого суппорта имеется стационарный пульт управлений и два переносных.
 Благодаря высокой точности обработки и надежности лучшими крупными тяжелыми токарными станками считаются: РТ117, РТ317, РТ817.

Каталог товаров  >>>  Тяжелые токарные станки

Тяжелый токарный станок РТ-117

Тяжелый токарный станок РТ-317

Тяжелый токарный станок РТ817

Каталог токарно-карусельных станков

 Токарно-карусельные станки с ЧПУ и с ручным управлением предназначены для обработки цилиндрических и конических поверхностей, канавок, отрезки, обработки торцовых поверхностей, а при использовании приспособлений – для фасонного точения, нарезания резьбы и др.
 Оборудование этой группы используется для черновой и отделочной обработки стальных деталей, деталей из цветной стали и некоторых неметаллических материалов.

Технологические характеристики и особенности токарно-карусельных станков.

 Станки этого типа подразделяют на одностоечные (1510, 1512, 1516, 1516Ф1 с ЧПУ) и двухстоечные (1525, 1532, 1541, 1540).
 Одностоечные токарно-карусельные станки имеют станину-стойку со столом. По вертикальным направляющим стойки перемещаются поперечина и боковой суппорт. На верхнем суппорте устанавливается револьверная головка для инструмента. Перемещение верхнего и бокового суппорта может производится вручную моховиком или от коробки подач.
 Двухстоечные токарно-карусельные станки состоят из стола и стоек, соединенных порталом. По вертикальным направляющим движется с помощью ходовых винтов поперечина. По направляющим поперечины перемещаются два вертикальных суппорта, которые могут быть оснащены револьверной или резцовой головкой. Суппорты приводят в движение вручную маховиками или от коробок подач.
 Управление станками этого типа осуществляется при помощи ЧПУ или вручную. Обрабатываемую заготовку устанавливают на планшайбу стола. Токарно-карусельные станки с ЧПУ используются преимущественно в среднесерийном и серийном производстве.
 Благодаря высокой точности обработки популярными на российских предприятиях являются следующие одностоечные и двухстоечные универсальные токарно-карусельные станки: 1512, 1525, 1516, 1516Ф1, 1532, 1510, 1541, 1540, 1531, 1550, 1Л532, 1531М, 1563, 1516Ф3, 1551, 1М553.

Каталог товаров  >>>  Токарно-карусельные станки

Токарно-карусельные станки 1512, 1512Ф1	Токарно-карусельные станки 1516, 1516Ф1, 1516Ф3	Токарно-карусельные станки 1525, 1525Ф1	Токарно-карусельные станки 1Л532, 1Л532Ф1
Токарно-карусельный станок 1532	Токарно-карусельный станок 1540	Токарно-карусельный станок 1550	Токарно-карусельный станок 1563
Токарно-карусельные станки 1580, 1580Л

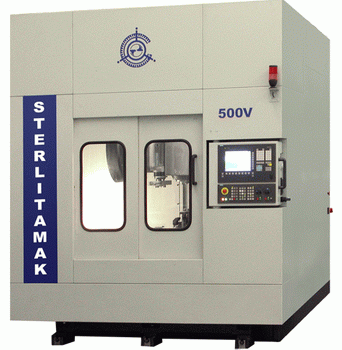

Каталог товаров  >>>  Вертикальные обрабатывающие центры с ЧПУ >>>  Фрезерно-расточной станок с ЧПУ 500V

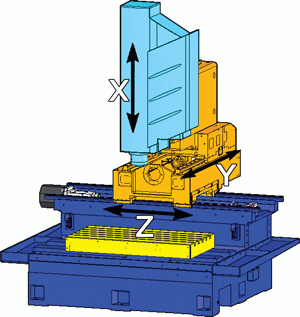

Вертикальный фрезерно-расточной станок с автоматической сменой инструмента (АСИ) и числовым программным управлением (ЧПУ) 500V предназначен для комплексной обработки деталей из различных конструкционных материалов в условиях единичного, мелкосерийного и серийного производства.  Неподвижный рабочий стол обеспечивает высокую точность обработки. Выполняет операции сверления, зенкерования, развертывания, получистового и чистового растачивания отверстий, нарезания резьбы метчиками и фрезами, фрезерования.  Область применения вертикального фрезерно-расточного станка с ЧПУ 500V: машиностроительные предприятия различных отраслей промышленности Неподвижный рабочий стол Возможность установки различных инструментальных магазинов Возможность оснащения поворотным столом для четырех - и пяти - координатной обработки Возможность оснащения щупами для измерения детали и инструмента Технические характеристики фрезерно-расточного станка с ЧПУ 500V: Наименование параметра, размерность Величина параметра Параметры cтола Размер рабочей поверхности стола, мм 630x1200 Ширина направляющего паза, мм 18Н7 Количество Т-образных пазов, мм 5 Наибольшее расстояние от торца шпинделя до плоскости планшайбы, мм 590 Наибольшая масса обрабатываемой детали, кг 500 Шпиндель Конус шпинделя (DIN 69871) SK 40 Пределы частот вращения шпинделя, об/мин 0...8000 Номинальный крутящий момент на шпинделе, Нм 44,6 / 70 Перемещения Наибольшие перемещения по осям, мм - продольное перемещение X-салазок (Х) 1000 - поперечное перемещение Y-колонны (Y) 500 - вертикальное перемещение шпиндельной бабки (Z) 450 Точность позиционирования, мм 0,01 Диапазон рабочих подач по координатам, мм/мин 1…15000 Ускоренные хода по всем осям 15…30 Инструментальный магазин Емкость инструментального магазина, шт. 20 Время смены инструмента, сек 7,5 Наибольший диаметр инструмента, устанавливаемого в магазине [без пропуска гнезд], мм 125 [80] Наибольшая длина инструмента, устанавливаемого в шпинделе станка, мм 250 Наибольшая масса оправки, устанавливаемой в магазине, кг 10 Характеристика электрооборудования Мощность двигателя главного привода, кВт 7 / 11 Номинальная частота вращения, об/мин 1500 Максимальная частота вращения, об/мин 8000 Суммарная мощность установленных на станке электродвигателей, кВт 23 / 27 Система ЧПУ SIEMENS SINUMERIK 802D Прочие характеристики Габаритные размеры, мм 2350x3165x3000 Общая площадь станка в плане, кв. м., не более (с учетом открытых дверей шкафа) 17,8 Масса, кг 7000  Перемещение по осям станка вертикального фрезерно-расточного с ЧПУ 500V: Ось Х - продольное перемещение Х-салазок Ось Y - поперечное перемещение Y-салазок Ось Z - вертикальное перемещение шпиндельной бабки  За отдельную плату к вертикальному фрезерно-расточному станку с ЧПУ поставляется: Пневмопатрон Транспортер Комплекса вспомогательного и режущего инструмента Упаковка Транспортировка ПНР Обучение специалистов (1 чел. по 40 часовой программе)
