Трехфазный многофункциональный электронный счетчик электрической энергии типа DTS541U / DSS531U (стр. 2 )

v  Функция измерения по временным зонам: измерение прямой и обратной активной энергии по 4 тарифам.

v  Метод измерения активной энергии:

Прямая активная энергия= |+A1|+|+A2|+|+A3|＋|-A1|+|-A2|+|-A3|

Обратная активная энергия=|-A1|+|-A2|+|-A3|

v  Метод измерения реактивной энергии:

+R=|+Ri|+|+Rc|，-R=|-Ri|+|-Rc|,

где +Ri – I квадрант, +Rc – II квадрант, - Ri – III квадрант, - Rc – IV квадрант реактивной энергии.

v  Измеряемые данные:

ü  Общая и по 4 тарифам прямая и обратная активная энергия;

ü  Общая и по 4 тарифам прямая и обратная реактивная энергия;

ü  Общий максимум прямой и обратный активной мощности по 4 тарифам;

ü  Общий максимум прямой и обратный реактивной мощности по 4 тарифам;

ü  Напряжение по каждой фазе А/В/С (L1/L2/L3);

ü  Ток по каждой фазе А/В/С (L1/L2/L3);

ü  Коэффициент мощности(общий/L1/L2/L3);

ü  Активная мощность (общая/L1/L2/L3);

ü  Реактивная мощность (общая/L1/L2/L3);

ü  Полная мощность(общая/L1/L2/L3);

ü  Частота сети.

3.2.1.2  Измерение максимума мощности

v  Метод измерения максимума мощности

При равном интервале времени максимума мощности и времени скольжения, счетчик применяет последовательный метод измерения. При дифференциальном интервале времени максимума мощности и времени скольжения, счетчик применяет скользящий метод измерения.

v  Сброс максимума мощности

По команде предустройства обнуляется только данные максимума мощности без запуска функции расчета. Интервал времени обновления величины максимума мощности настраиваемый, минимальный интервал 10 мин.

v  Измеряемые данные максимума мощности

-  общий и по четырем тарифам максимум прямой и обратной активной мощности;

-  общий и по четырем тарифам максимум прямой и обратной реактивной мощности.

v  Интервал максимума мощности

Интервал времени фиксации максимума мощности путем программирования устанавливаются как 1 мин, 5 мин, 15 мин, 30 мин, 60 мин. По умолчанию установлен интервал времени фиксации максимума мощности 15 мин, время скольжения 1 мин.

ОБОЗНАЧЕНИЯ НА ДИСПЛЕЕ	ОПИСАНИЕ
	На основном поле дисплея отображаются показания счетчика, расход электроэнергии, мгновенные величины и другие параметры, отображаемые в виде цифровых показателей.
	Поле отображения кодов OBIS.
	Индикатор связи, загорается при обмене данными. Отсутствие индикатора, означает отсутствие связи.
	Сбор обозначений единиц измерений: kWh, kvarh, VA, V, A, W
,…	Обозначение состояния и предупреждения (слева направо): 1 треугольник –загорается при вскрытии крышки счетчика; 2 треугольник –загорается при вскрытии крышки зажимов; 6 треугольник –загорается при воздействии магнитного поля.
	Постоянно отображается при нормальном напряжении фазы А, исчезает при обрыве или отсутствии напряжения фазы А.
	Постоянно отображается при нормальном напряжении фазы В, исчезает при обрыве или отсутствии напряжения фазы В.
	Постоянно отображается при нормальном напряжении фазы С, исчезает при обрыве или отсутствии напряжения фазы С.
	T1 – означает действие тарифа 1; T2 – означает действие тарифа 2; T3 – означает действие тарифа 3; T4 – означает действие тарифа 4.
	Q1 – текущая потребляемая активная и реактивная мощность.
	Q2 – текущая выдаваемая активная и потребляемая реактивная мощность.
	Q3 – текущая выдаваемая активная и реактивная мощность.
	Q4 – текущая потребляемая активная и выдаваемая реактивная мощность.
	Обозначение низкого напряжения батареи.

3.2.2  Модуль отображения

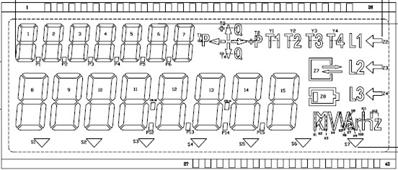

Полный экран ЖК-дисплея:

3.2.2.1  Способы отображения данных

v  Отображение данных осуществляется в трех режимах: ручном, автоматическом и отсутствии питания.

v  При формировании таблиц автоматического (первого) и ручного (второго) режимов прокрутки данных, каждая таблица просмотра может отображать до 12 пунктов данных.

v  При работе режимов автоматического и отключенного от питания отображения на дисплее активируется первая таблица просмотра. При нажатии более чем 3 сек кнопки ручного режима отображения, активируется вторая таблица просмотра. Если в течение 30 сек не предпринимаются никакие действия дисплей автоматически возвращается в режим первой таблицы.

v  Формат разрядности цифр при отображении показания счетчика настраивается в форматах: 5+3 (5 целых и 3 десятичных разряда), 6+2, 7+1, 8+0.

3.2.2.2  Время отображения данных

v  Длительность отображения параметров при автоматическим режиме настраивается в диапазоне от 1 до 99 сек.

v  Длительность ручного отображения параметров установлена 30 сек, по истечению которого переключается автоматический режим отображения. В режиме отсутствия питания, пункт отображения расхода электроэнергии прокручивается с интервалом 8 сек, а пункты отображения даты и времени с интервалом 2 сек.

3.2.2.3  Содержание отображения

v  Содержание автоматического отображения данных:

ОТОБРАЖЕНИЕOBIS	ОПИСАНИЕ	ЕД. ИЗМ.
1.8.0	Общая прямая активная энергия	kWh
1.8.1	Прямая активная энергия тарифа 1	kWh
1.8.2	Прямая активная энергия тарифа 2	kWh
1.8.3	Прямая активная энергия тарифа 3	kWh
1.8.4	Прямая активная энергия тарифа 4	kWh
2.8.0	Общая обратная активная энергия	kWh
2.8.1	Обратная активная энергия тарифа 1	kWh
2.8.2	Обратная активная энергия тарифа 2	kWh
2.8.3	Обратная активная энергия тарифа 3	kWh
2.8.4	Обратная активная энергия тарифа 4	kWh
3.8.0	Общая прямая реактивная энергия	kvarh
3.8.1	Прямая реактивная энергия тарифа 1	kvarh
3.8.2	Прямая реактивная энергия тарифа 2	kvarh
3.8.3	Прямая реактивная энергия тарифа 3	kvarh
3.8.4	Прямая реактивная энергия тарифа 4	kvarh
4.8.0	Общая обратная реактивная энергия	kvarh
4.8.1	Обратная реактивная энергия тарифа 1	kvarh
4.8.2	Обратная реактивная энергия тарифа 2	kvarh
4.8.3	Обратная реактивная энергия тарифа 3	kvarh
4.8.4	Обратная реактивная энергия тарифа 4	kvarh
0.9.1	Время фиксации
0.9.2	Дата

v  Содержание ручного отображения данных:

ОТОБРАЖЕНИЕOBIS	ОПИСАНИЕ	ЕД. ИЗМ.
1.8.0	Общая прямая активная энергия	kWh
2.8.0	Общая обратная активная энергия	kWh
3.8.0	Общая прямая реактивная энергия	kvarh
4.8.0	Общая обратная реактивная энергия	kvarh
32.7.0	Напряжение фазы А (L1)	V
52.7.0	Напряжение фазы В (L2)	V
72.7.0	Напряжение фазы С (L3)	V
31.7.0	Ток фазы А (L1)	A
51.7.0	Ток фазы В (L2)	A
71.7.0	Ток фазы С (L3)	A
21.7.0	Активная мощность фазы А (L1)	kW
41.7.0	Активная мощность фазы В (L2)	kW
61.7.0	Активная мощность фазы С (L3)	kW
23.7.0	Реактивная мощность фазы А (L1)	kvar
43.7.0	Реактивная мощность фазы В (L2)	kvar
63.7.0	Реактивная мощность фазы С (L3)	kvar

3.2.3  Часы

v  Имеются функции:
