Трехфазный многофункциональный электронный счетчик электрической энергии типа DTS541U / DSS531U (стр. 3 )

– автоматического переключения високосного года;

– синхронизации времени.

v  Суточная погрешность часов не более 0,5 секунд;

v  Батарейка съемная, срок службы батарейки при включенном приборе 10 лет. При отсутствии питания и непрерывной работы батарейки срок службы 2 года.

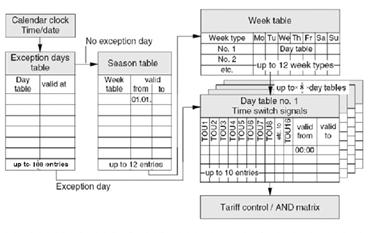

3.2.4  Управление тарифами

Применяется следующая стандартная структура управления тарифами:

v  Имеется 4 тарифа с возможностью:

– установки 100 праздничных и выходных дней;

– установки 12 сезонов в год;

– формирования 12 недельных таблиц;

– формирования 8 суточных таблиц;

– установки 10 временных зон в сутки.

3.2.5  Запись графика нагрузки

v  Интервал периодичности фиксации параметров записи графика нагрузки устанавливается программой (1 мин, 15 мин, 30 мин, 60 мин), по умолчанию установлена 30 мин.

v  Имеются следующие параметры канала записи:

ПАРАМЕТРЫ	ФОРМАТ	ЕД. ИЗМ.
Максимум прямой активной мощности	XXX. XXX	kW
Максимум обратной активной мощности	XXX. XXX	kW
Максимум прямой реактивной мощности	XXX. XXX	Kvar
Максимум обратной реактивной мощности	XXX. XXX	Kvar

v  Автоматический сброс записи графика нагрузки

Изменение величины периодичности фиксации и перечня записей параметров нагрузки, приведет к автоматическому обнулению предыдущих записей.

3.2.6  Функция расчета

v  Дата расчета

Настраиваемое и опрашиваемоевремя расчета по умолчанию установлено как 00 часов 00 мин 01 числа каждого месяца каждого года.

v  Способ расчета

Автоматический способ расчета производится при наступлении заранее установленного времени расчета счетчика.

v  Предмет расчета

Хранятся расчетные данные измерений последних 12 месяцев. Имеются следующие данные расчета:

ПРЕДМЕТ РАСЧЕТА	ЕД. ИЗМ.
Общая прямая активная энергия	kWh
Прямая активная энергия тарифа 1	kWh
Прямая активная энергия тарифа 2	kWh
Прямая активная энергия тарифа 3	kWh
Прямая активная энергия тарифа 4	kWh
Общая обратная активная энергия	kWh
Общая обратная активная энергия тарифа 1	kWh
Общая обратная активная энергия тарифа 2	kWh
Общая обратная активная энергия тарифа 3	kWh
Общая обратная активная энергия тарифа 4	kWh
Общая прямая реактивная энергия	kvarh
Прямая реактивная энергия тарифа 1	kvarh
Прямая реактивная энергия тарифа 2	kvarh
Прямая реактивная энергия тарифа 3	kvarh
Прямая реактивная энергия тарифа 4	kvarh
Общая обратная реактивная энергия	kvarh
Общая обратная реактивная энергия тарифа 1	kvarh
Общая обратная реактивная энергия тарифа 2	kvarh
Общая обратная реактивная энергия тарифа 3	kvarh
Общая обратная реактивная энергия тарифа 4	kvarh
Максимум прямой активной мощности	kW
Максимум прямой активной мощности тарифа 1	kW
Максимум прямой активной мощности тарифа 2	kW
Максимум прямой активной мощности тарифа 3	kW
Максимум прямой активной мощности тарифа 4	kW
Время фиксации максимума прямой активной мощности	год/месяц/день/час/минута
Время фиксации максимума прямой активной мощности тарифа 1	год/месяц/день/час/минута
Время фиксации максимума прямой активной мощности тарифа 2	год/месяц/день/час/минута
Время фиксации максимума прямой активной мощности тарифа 3	год/месяц/день/час/минута
Время фиксации максимума прямой активной мощности тарифа 4	год/месяц/день/час/минута
Время фиксации максимума обратной активной мощности	kW
Время фиксации максимума обратной активной мощности тарифа 1	kW
Время фиксации максимума обратной активной мощности тарифа 2	kW
Время фиксации максимума обратной активной мощности тарифа 3	kW
Время фиксации максимума обратной активной мощности тарифа 4	kW
Время фиксации максимума обратной активной мощности	год/месяц/день/час/минута
Время фиксации максимума обратной активной мощности тарифа 1	год/месяц/день/час/минута
Время фиксации максимума обратной активной мощности тарифа 2	год/месяц/день/час/минута
Время фиксации максимума обратной активной мощности тарифа 3	год/месяц/день/час/минута
Время фиксации максимума обратной активной мощности тарифа 4	год/месяц/день/час/минута
Максимум прямой реактивной мощности	kvar
Максимум прямой реактивной мощности тарифа 1	kvar
Максимум прямой реактивной мощности тарифа 2	kvar
Максимум прямой реактивной мощности тарифа 3	kvar
Максимум прямой реактивной мощности тарифа 4	kvar
Время фиксации максимума прямой реактивной мощности	год/месяц/день/час/минута
Время фиксации максимума прямой реактивной мощности тарифа 1	год/месяц/день/час/минута
Время фиксации максимума прямой реактивной мощности тарифа 2	год/месяц/день/час/минута
Время фиксации максимума прямой реактивной мощности тарифа 3	год/месяц/день/час/минута
Время фиксации максимума прямой реактивной мощности тарифа 4	год/месяц/день/час/минута
Максимум обратной реактивной мощности	kvar
Максимум обратной реактивной мощности тарифа 1	kvar
Максимум обратной реактивной мощности тарифа 2	kvar
Максимум обратной реактивной мощности тарифа 3	kvar
Максимум обратной реактивной мощности тарифа 4	kvar
Время фиксации максимума обратной реактивной мощности	год/месяц/день/час/минута
Время фиксации максимума обратной реактивной мощности тарифа 1	год/месяц/день/час/минута
Время фиксации максимума обратной реактивной мощности тарифа 2	год/месяц/день/час/минута
Время фиксации максимума обратной реактивной мощности тарифа 3	год/месяц/день/час/минута
Время фиксации максимума обратной реактивной мощности тарифа 4	год/месяц/день/час/минута

3.2.7  Функция связи

v  Поддерживается локальная оптическая связь стандарта IEC62056-21 С, которая активизируется только после ввода верного пароля пользователя.

v  Имеются порты оптической связи со скоростью передачи данных 4800bps и интерфейса связи RS485со скоростью передачи данных 9600bps.

3.2.8  Запись событий

3.2.8.1  Стандартные события

СОБЫТИЯ	ОПИСАНИЕ
Событие об отключении питания	Фиксируется время начала и окончания отключения электроэнергии и общая прямая активная энергия
Событие о подачи питания	Фиксируется время подачи электроэнергии и общая прямая активная энергия
Событие о программировании	Фиксируется время начала программирования и текущая общая прямая активная энергия

3.2.8.2  События несанкционированного доступа

СОБЫТИЯ	ОПИСАНИЕ
Вскрытие крышки счетчика	На дисплее загорается первый треугольник.
Вскрытие крышки зажимов	На дисплее загорается второй треугольник.
Воздействие электромагнитного поля	На дисплее загорается шестой треугольник.

3.2.8.3  События электрической сети

СОБЫТИЯ	ОПИСАНИЕ
Возникновение обратного тока фазы А (L1)	При возникновении обратного тока рядом обозначения L1 загорается знак ç, и гаснет после устранения обратного тока.
Возникновение обратного тока фазы В (L2)	При возникновении обратного тока рядом обозначения L2 загорается знак ç, и гаснет после устранения обратного тока.
Возникновение обратного тока фазы С (L3)	При возникновении обратного тока рядом обозначения L3 загорается знак ç, и гаснет после устранения обратного тока.
Отсутствие фазы А (L1)	При отсутствии фазы А на дисплее гаснет обозначение L1, и загорается после восстановления соответствующей фазы.
Отсутствие фазы В (L2)	При отсутствии фазы В на дисплее гаснет обозначение L2, и загорается после восстановления соответствующей фазы.
Отсутствие фазы С (L3)	При отсутствии фазы С на дисплее гаснет обозначение L3, и загорается после восстановления соответствующей фазы.

3.2.9  Настройка трансформаторов тока и напряжения (для счетчиков трансформаторного включения)

v  Для счетчиков трансформаторного включения, коэффициент трансформации трансформаторов тока (ТТ1, ТТ2) устанавливается посредством предустройства.
