Трехфазный многофункциональный электронный счетчик электрической энергии типа DTS541U / DSS531U (стр. 4 )

v  На ЖК-дисплее счетчика отображается измеренная величина стороны ТT2, которая является фактической измеренной величиной данного счетчика.

4  МОНТАЖ, ПОДКЛЮЧЕНИЕ И ГАБАРИТНЫЕ РАЗМЕРЫ

4.1  Внешний вид и общие габариты счетчика

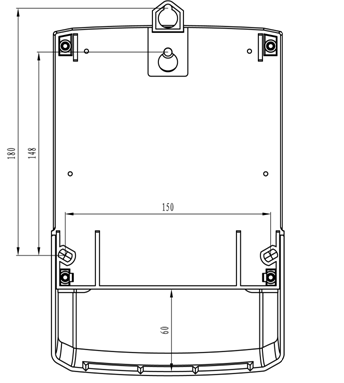

4.2  Установочные размеры (вид сзади)

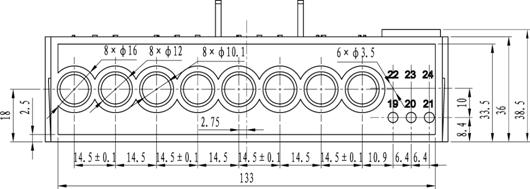

4.3  Схема расположения зажимов клеммного ряда (вид снизу)

СчетчикиDTS541U:

ТРАНСФОРМАТОРНОЕ ВКЛЮЧЕНИЕ

ПРЯМОЕ ВКЛЮЧЕНИЕ

Счетчики DSS531U:

ТРАНСФОРМАТОРНОЕ ВКЛЮЧЕНИЕ

2.1

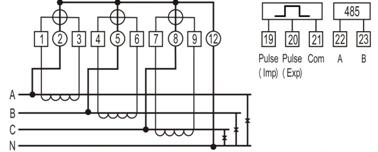

4.4  Схема подключения

Счетчики DTS541U:

ТРАНСФОРМАТОРНОЕ ВКЛЮЧЕНИЕ

ПРЯМОЕ ВКЛЮЧЕНИЕ

Счетчики DSS531U:

ТРАНСФОРМАТОРНОЕ ВКЛЮЧЕНИЕ

ВНИМАНИЕ:

СТРОГО ВОСПРЕЩАЕТСЯ ОСУЩЕСТВЛЯТЬ МОНТАЖ

И ПОДКЛЮЧЕНИЕ СЧЕТЧИКА ПОД НАПРЯЖЕНИЕМ!

4.5  Пояснения к установке

v  При выпуске из завода, счетчик поверяется и пломбируется. Перед установкой необходимо убедиться в исправности пломб. Счетчики без пломб, с поврежденными пломбами или с истекшим сроком поверки подлежат дополнительной поверке. Такие счетчики устанавливаются только после поверки и пломбирования уполномоченным государственным органом.

v  Счетчик должен быть установлен в закрытом, проветриваемом и сухом помещении в вертикальном положении. Счетчик устанавливается на прочную, пожаробезопасную и неподвижную поверхность в специальных защитных шкафах.

v  Счетчик должен соединятся строго по схеме подключения. Предпочтительно использовать для подключения медные провода. Многожильный провод должен быть облужен оловянным припоем или вставлен в специальный наконечник. Наконечник вставляется в соответствующее по схеме отверстие клеммного ряда и плотно зажимается винтами для предотвращения нагрева из-за некачественного контакта.

v  После подключения счетчика в соответствии со схемой и подачи питания, счетчик должен начать функционирование.

5  ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

Счетчики можно транспортировать всеми видами транспорта при условии защиты от прямых атмосферных воздействий (в закрытом транспорте). При транспортировке и распаковке счетчики должны быть защищены от механических воздействий и не подвергаться ударам.

Условия транспортировки и хранения счетчиков должны соответствовать требованиям ГОСТ 15150.

Счетчики должны храниться в оригинальных упаковках в помещениях с температурой окружающей среды в диапазоне от -40 до +70°С, при относительной влажности не более 85%. Воздух в помещении, в котором хранятся счетчики, не должен содержать коррозийных, взрывчатых и других вредных веществ. Высота складирования не должна превышать 4 ярусов. Не допускается хранение счетчиков без упаковки.

OʻzbekistonRespublikasi “Elektron Xisoblagich” MChJ Oʻzbek – Xitoyqoʻshmakorxonasi

Republic of Uzbekistan Uzbek – Chinese Joint Venture “Elektron Xisoblagich” Co., Ltd

ПАСПОРТ

трехфазного многофункционального электронного счетчика электрической энергии типа DTS541U / DSS531U

Завод – изготовитель: СП ООО "ELEKTRON XISOBLAGICH".

Трехфазный многофункциональный электронный счетчик электроэнергии типа DTS541U/DSS531U удовлетворяет требованиям стандарта ГОСТ 30207, ГОСТ 26035, признан годным к эксплуатации. Произведен и упакован на заводе-изготовителе СП ООО "ELEKTRON XISOBLAGICH" согласно требованиям, предусмотренным в действующей технической документации.

Счетчики типа DTS541U/DSS531U прошли все метрологические испытания и зарегистрированы в Государственном реестре средств измерений Республики Узбекистан под номером _________ и допущены к применению на всей территории Республики Узбекистан.

Тип счетчика DTS541U/DSS531U Uном 220 V

Заводской номер ________________ Iном 5А, 10(40)A, 30(100)A, 10(100)A

Дата приемки ______________ Контролер ОТК ______________

Дата поверки ______________ Метролог ______________

М. П.

ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Изготовитель гарантирует соответствие счетчика требованиям стандартовГОСТ 30207, ГОСТ 26035.

Гарантийный срок эксплуатации – 18 месяцев со дня их отгрузки потребителю.

Если в течение гарантийного срока в счетчике будут обнаружены неисправности, то он возвращается заводу изготовителю при условии сохранности заводских пломб. При подтверждении вины завода-изготовителя счетчик подлежит гарантийному ремонту или замене.

За счетчики, у которых монтаж, эксплуатация, транспортировка и хранение велись с нарушением требований эксплуатационной документации и имеющие механические повреждения, завод изготовитель ответственности не несет.

Гарантии не распространяются в случаях:

- подачи сетевого напряжения выше 0.9Un÷1.1Un;

- прогара коробки клеммных зажимов и/или корпуса счетчика.

Адрес завода-изготовителя:

СП XISOBLAGICH»

Республика Узбекистан, г. Ташкент,

ул. М. Ашрафий,1-пер., дом 9A

Тел.:[phone], факс: [phone]

СДЕЛАНО В РЕСПУБЛИКЕ УЗБЕКИСТАН
