*1 У крестовин типов Р65 и Р43 с литыми сердечниками марок 1/11 и 1/9 до сечения 50 мм, более крутых марок - до сечения 68 мм; у сборно-рельсовых крестовин типа Р43 марки 1/11 - до сечения 70 мм, а марки 1/9 - до сечения 60 мм.

*2 У крестовин типов Р50, Р43 марок 1/11 и 1/9, изготовленных по проектам, утвержденным до 1960 г., желоб в горле - 66 мм, а в конце отведенной части усовиков и контррельсов - 67 мм; у сборно-рельсовых крестовин марки 1/11, изготовленных по проекту 1939 г., желоб в горле - 62 мм; в конце отведенной части усовиков - 70 мм, в конце отведенной части контррельсов - 65 мм, у крестовин типа Р38, изготовленных по проекту, утвержденному в 1941 г., желоб в горле - 66 мм; у крестовин типа Iа, изготовленных по проектам, утвержденным до 1941 г., желоб в горле - 62 мм, а в конце отведенной части усовиков и контррельсов - 65 мм.

*3 У крестовин типа IIIа, изготовленных по проектам, утвержденным в 1938 г., желоб в горле тупой крестовины - 46 мм;

*4 Для стрелок с прямыми остряками.

Таблица П1.17

Норма шага остряка стрелочных переводов, мм

Типы стрелочных переводов	Шаг остряка по оси первой тяги	Допустимые отступления
в сторону уширения	в сторону сужения
Одиночные стрелочные переводы
Р65, Р50, Р43, P43 (Iy), Iа, Р38 (IIа)	152	8	2
IIIа (по проектам, утвержденным в 1938 г.)	152	8	2
IIIа (старой конструкции)	140	8	2
Двойные перекрестные стрелочные переводы
Р65, Р50, Р43	152	3	2
Р43 (Iу)	145	5	2
IIIа	140	8	2
Двойные перекрестные стрелочные переводы с подвижными сердечниками
Р50 остряки стрелки	152	8	2
Р50 сердечники крестовины	84	4	2
Р43 остряки стрелки	152	8	2
Р43 сердечники крестовины	84	4	2
Симметричные стрелочные переводы
Р65, Р50, Р43, Ia, P38, Р38 (IIа), IIIа	152	8	2

Таблица П1.18

Нормы укладки и содержания глухих пересечений под углом 90°, мм

Параметры	Норма	Допустимые отступления
		в сторону уширения	в сторону сужения
Ширина колеи	1524	3	2
Ширина желобов и контррельса в прямой части	45	2	2
Ширина желобов и контррельса в конце отвода	67	3	2
Ширина желобов и контррельса на входе	90	3	2

Таблица П1.19

Основные размеры глухих пересечений, мм (обозначения см. на рис. П1.11)

Тип рельсов	Марка крестовины	Угол пересечения, a	а/2	b	c	n	m	n1	m1	Ln	Тип крестовин
Р50	2/11	10°23'20	8416	1530	-	2240	1260	1441	1441	19343	Сборные с литыми сердечниками
Р50	2/9	12°40'50	6900	1533	-	2083	1035	1245	1237	15864	-"-
Р50	2/6	18°55'30	4445	-	4699	-	650	1117	1052	10392	-"-
Р43	2/11	10°23'20	8417	1530	8451	2715	1050	1028	4390	18932	-"-
Р43	2/11	10°23'20	8417	1530	8451	1321	1683	1807	1807	20192	Сборные с сердечниками из рельсов
Р43	2/9	12°40'50	6900	1533	6943	1635	873	978	3879	15546	То же с литыми сердечниками
Р43	2/9	12°40'50	6900	1533	6943	4964	1680	1972	1972	17146	То же с сердечниками из рельса
Iа	1/9	6°20'25	13779	1526	13797	1665	1770	1745	4347	31056	То же с литым сердечником
Iа	2/9	12°40'50	6858	1533	6943	1210	1310	2260	2490	16336	Литые
Iа	2/5	22°37'12	3886	1554	3962	2028	1297	1926	1426	10016	Сборные
Iа	2/7	16°15'36	5388	1539	5443	1047	1370	1959	1467	13237	То же
Р38	1/9	6°20'25	13779	1526	13797	1665	650	1745	4788	30816	Сборные с сердечником из рельсов
Р38	2/11	10°23'20	8417	1530	8451	2715	1650	1028	4390	18932	То же с литыми сердечниками
Р38	2/9	12°40'50	6900	1533	6943	1635	875	978	3879	15546	То же
Р38	2/7	16°15'36	5388	1639	5443	1122	1370	2137	1642	13273	Сборные с сердечниками из рельсов
Р38	-	30°	2944	1578	3048	1813	1890	2090	1235	9469	То же
Р38	-	45°	1991	1650	2156	917	2089	1253	2155	7746	Двухрельсовые сборные
Р38	-	60°	1524	1760	1760	1760	1796	1996	867	6232	То же
Р38	-	75°	1252	1921	1578	796	1881	1981	782	5648	-"-
Р38	-	90°	1078	2155	1524	762	1828	762	1823	5181	-"-
IIIа	1/9	6°20'25	13779	1526	13797	1665	1550	2268	5785	30616	Острые - сборные с литыми сердечниками
IIIa	2/11	10°23'20	8428	1530	8462	1321	1683	1807	1807	20128	То же
IIIa	2/9	12°40'50	6900	1533	6943	4964	1680	1972	1972	17146	Тупые - сборные с сердечниками из рельсов

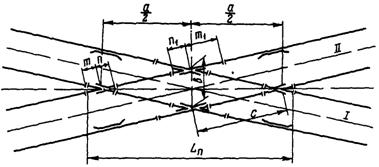

Рис. П1.11. Схема глухого пересечения

Таблица П1.20

Ординаты для установки переводных кривых обыкновенных стрелочных переводов

Тип стрелочного перевода	Марка крестовины	Величина ординат на расстоянии от корня остряка, мм	Расстояние от корня остряка до конца кривой, мм
в корне	2 м	4 м	6 м	8 м	10 м	12 м	14 м	16 м	в конце переводной кривой
Р65	1/11	187	265	356	460	578	709	854	1012	1184	1231	16524
Р65	1/9	187	265	382	466	593	745	915	1105	-	1333	16162
Р65	1/7	165,5	289	438	612	811	1036	-	-	-	1287	12662
Р65	1/6	165,5	289	439	621	834	1080	-	-	-	1358	12000
Р65	1/5	155	313	520	774	-	-	-	-	-	1076	9502
Р50	1/11	150	225	313	415	530	658	800	956	1126	1199	16819
Р50	1/9	150	225	314	422	550	698	866	1055	-	1297	16299
Р50	1/7	141	173*1	253	368	518	703	924	-	-	-	-
Р50	1/6	155	261	401	574	782	1023	-	-	-	1299	12000
Р50	1/5	155	313	520	774	-	-	-	-	-	1076	8000
Р43	1/11	150	225	313	415	530	658	800	956	1126	1199	16819
Р43	1/9	140	165*2	227	309	413	537	683	850	-	-	-
Р43	1/7	142	255*3	370	518	700	918	-	-	-	-	-
Р43	1/6	158	283	437	622	837	1083	1089	-	-	-	1297
Р43	1/5	140	321*4	523	798	1145	-	-	-	-	-	-
Iа	1/11	138	211	297	397	510	637	778	932	1100	1190	17005
Iа	1/9	138	193	267	361	474	607	760	932	1124	1339	18022
Р38 (IIа)	1/11	138	211	297	397	510	637	778	932	1100	1190	17005
Р38 (IIа)	1/9	138	193	268	362	477	612	766	941	1136	1318	17708
Р38 (IIа)	1/7	140	252	365	514	696	913	-	-	-	-	10000
IIIa	1/11	125*5	177	241	319	410	514	631	762	905	1062	-
IIIa	1/11	131*6	183	247	324	415	518	635	764	907	1063	20909
IIIa	1/9	125*5	180	255	351	467	603	760	937	1134	-	-
IIIa	1/9	131*6	185	259	353	468	604	760	936	1134	-	17400
