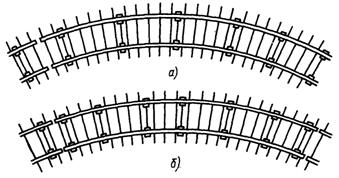

Рис. П1.6. Металлические стяжки:
а, б - соответственно по 5 и 7 стяжек на звено (рельсы длиной 12,5 м)
Рис. П1.7. Металлические упорки:
1 - скоба (приваривается к подкладке строго по шаблону); 2 - рельс; 3 - подкладка
Расположение рельсовых стыков в пределах настила переезда не допускается.
1.4.6. Между рельсами в стыке делается зазор, который дает возможность рельсу изменять длину при изменении температуры.
Нормальные значения рельсовых зазоров в зависимости от температуры рельсов приведены в табл. П1.9 и П1.10. Температура рельсов определяется термометром, укладываемым на головку рельса; при этом ртутный шарик термометра должен касаться рельса и засыпаться сухим песком. Отсчеты температуры производятся спустя 10 мин после начала измерений зазоров.
1.4.7. Регулировка зазоров должна производиться:
если имеется три подряд слитых зазора по одной нити при рельсах длиной 12,5 м и два подряд слитых зазора при рельсах длиной 25 м;
при наличии трех подряд максимально растянутых зазоров по одной нити при рельсах длиной 12,5 м и двух подряд максимально растянутых зазоров при рельсах длиной 25 м, если такие зазоры не являются нормальными при данной температуре рельса;
при забеге стыков сверх установленных норм;
если отдельные зазоры отличаются от нормальных более чем на 6 мм, а также если они равны конструктивным.
1.4.8. Разгонку зазоров назначают в том случае, когда требуется передвижка рельсов с разрывом колеи.
1.4.9. Рельсы, эксплуатируемые в пути, не должны иметь повреждений и дефектов, создающих угрозу безопасности движения поездов.
1.4.10. Порядок осмотра рельсов устанавливается начальником транспортного подразделения.
Осматривая рельсы, следует обращать внимание на те места, где чаще появляются трещины: на шейку, особенно на верхнюю ее часть, на поверхность головки, на концы. Дефектные рельсы могут быть определены по следующим признакам: местное уширение головки и выщербины на ней, краснота под головкой, тонкие продольные и поперечные трещины на верхней или боковой поверхности головки, ржавые или синие полосы в месте сопряжения шейки с подошвой и на полке подошвы, темные продольные полосы на поверхности катания и т. п.
Таблица П1.9
Нормальные стыковые зазоры для рельсов длиной 12,5 м
Зазор, мм | Температура рельсов, К (°С) | ||
для северной полосы | для средней полосы | для южной полосы | |
0 | 328 (+55) и более | 333 (+60) и более | 338 (+65) и более |
1,5 | От 328 (+55) до 318 (+45) | От 333 (+60) до 323 (+50) | От 338 (+65) до 328 (+55) |
3,0 | От 318 (+45) до 308 (+35) | От 323 (+50) до 313 (+40) | От 328 (+55) до 318 (+45) |
4,5 | От 308 (+35) до 298 (+25) | От 313 (+40) до 303 (+30) | От 318 (+45) до 308 (+35) |
6,0 | От 298 (+25) до 288 (+15) | От 303 (+30) до 293 (+20) | От 308 (+35) до 298 (+25) |
7,5 | От 288 (+15) до 278 (+5) | От 293 (+20) до 283 (+10) | От 298 (+25) до 288 (+15) |
9,0 | От 278 (+5) до 268 (-5) | От 283 (+20) до 273 (0) | От 288 (+15) до 278 (+5) |
10,5 | От 268 (-5) до 258 (-15) | От 273 (0) до 263 (-10) | От 278 (+5) до 268 (-5) |
12,0 | От 258 (-15) до 248 (-25) | От 263 (-10) до 253 (-20) | От 268 (-5) до 258 (-15) |
13,5 | От 248 (-25) до 238 (-35) | От 253 (-20) до 243 (-30) | От 258 (-15) до 248 (-25) |
15,0 | От 238 (-35) до 228 (-45) | От 243 (-30) до 233 (-40) | От 248 (-25) до 238 (-35) |
16,5 | От 228 (-45) до 228 (-55) | От 233 (-40) до 223 (-50) | От 238 (-35) до 228 (-45) |
18,0 | От 218 (-55) до 208 (-65) | От 223 (-50) до 213 (-60) | От 228 (-45) до 218 (-55) |
Примечание. К северной полосе относится территория севернее 60-й параллели, к средней - от 60-й до 50-й параллели, к южной - южнее 50-й параллели.
Таблица П1.10
Нормальные стыковые зазоры для рельсов длиной 25 м
Зазор, | Температура рельсов, К (С) | ||
мм | для северной полосы | для средней полосы | для южной полосы |
0 | 303 (+30) и более | 313 (+40) и более | 323 (+50) и более |
1,5 | От 303 (+30) до 296 (+25) | От 313 (+40) до 308 (+35) | От 323 (+50) до 318 (+45) |
3,0 | От 298 (+25) до 293 (+20) | От 308 (+35) до 303 (+30) | От 318 (+45) до 313 (+40) |
4,5 | От 293 (+20) до 288 (+15) | От 303 (+30) до 298 (+25) | От 313 (+40) до 308 (+35) |
6,0 | От 288 (+15) до 283 (+10) | От 298 (+25) до 293 (+20) | От 308 (+35) до 303 (+30) |
7,5 | От 283 (+10) до 278 (+5) | От 293 (+20) до 288 (+15) | От 303 (+30) до 298 (+25) |
9,0 | От 278 (+5) до 273 (0) | От 288 (+15) до 283 (+10) | От 298 (+25) до 293 (+20) |
10,5 | От 273 (0) до 268 (-5) | От 283 (+10) до 278 (+5) | От 293 (+20) до 288 (+15) |
12,0 | От 268 (-5) до 263 (-10) | От 278 (+5) до 273 (0) | От 288 (+15) до 283 (+10) |
13,5 | От 263 (-10) до 258 (-15) | От 273 (0) до 268 (-5) | От 283 (+10) до 278 (+5) |
15,0 | От 258 (-15) до 253 (-20) | От 268 (-5) до 263 (-10) | От 278 (+5) до 273 (0) |
16,5 | От 253 (-20) до 248 (-25) | От 263 (-10) до 258 (-15) | От 273 (0) до 268 (-5) |
18,0 | От 248 (-25) до 243 (-30) | От 258 (-15) до 253 (-20) | От 268 (-5) до 263 (-10) |
19,5 | От 243 (-30) до 238 (-35) | От 253 (-20) до 248 (-25) | От 263 (-10) до 258 (-15) |
20,0 | От 238 (-35) до 233 (-40) | От 248 (-25) до 243 (-30) | От 258 (-15) до 253 (-20) |
Примечание. К северной полосе относится территория севернее 60-й параллели, к средней - от 60-й до 50-й параллели, к южной - южнее 50-й параллели.
1.4.11. При наличии дефектов в зависимости от характера и степени их опасности рельсы делятся на две группы: остродефектные, сменяемые немедленно по их выявлении, и дефектные, смена которых производится в плановом порядке. Максимально допустимые износы рельсов приведены в табл. П1.11. Классификация дефектов и повреждений рельсов приведена на рис. П1.8.
Таблица П1.11
Износ рельсов, при превышении которого они считаются дефектными, мм
Вид износа рельсов и наименование путей, на которых они эксплуатируются | Р75; Р65 | Р50 | Р43; Iа; Р38 (IIа) | Р38 |
Приведенный износ головки рельсов: | ||||
на соединительных путях | 16 | 13 | 9 | 6 |
на прочих путях с маневровым характером работы | - | 20 | 16 | 13 |
Боковой износ головки рельсов: | ||||
на соединительных путях | 18 | 14 | 13 | 10 |
на прочих путях с маневровым характером работы | - | 14 | 14 | 10 |
Вертикальный износ головки при стыковании рельсов двухголовыми накладками независимо от категории путей | 13 | 10 | Р43; Iа - 10 P38 (IIa) - 7 | Ограничивается приведенным износом |
Каждому дефекту, повреждению и излому рельсов присвоен определенный номер из трех цифр, например, 17.1; 21.2; 26.3 и т. д. При этом первая цифра обозначает вид дефекта или повреждения рельса, а также расположение его по сечению рельса (головка, шейка, подошва); вторая - разновидность дефекта или повреждения с учетом основной причины его образования; третья - расположение дефекта или повреждения по длине рельса, а также вид сварки при повреждении рельса в сварном стыке. Первые две цифры отделяются от третьей точкой.
Первая цифра в номере имеет следующие значения:
1 - отслоение или выкрашивание металла на поверхности катания головки рельса;
2 - поперечные трещины в головке рельса и изломы из-за них;
3 - продольные трещины в головке рельса (вертикальное или горизонтальное расслоение);
4 - смятие и неравномерный износ головки рельса (длинные и короткие волны);
5 - дефекты и повреждения шейки рельса;
6 - дефекты и повреждения подошвы рельса;
7 - изломы рельса по всему сечению (исключая изломы, учитываемые в п. 2);
8 - изгибы рельса в вертикальной и горизонтальной плоскостях;
9 - прочие дефекты и повреждения рельса.
Вторая цифра в номере указывает на причину образования дефекта или повреждения, связанную:
0 - с отступлением от технологии изготовления рельсов;
|
