7.2.11. Если при установке одиночного заземлителя не получается требуемая величина сопротивления заземления, то оборудуются многоэлектронные заземлителя (рис. 7.2).

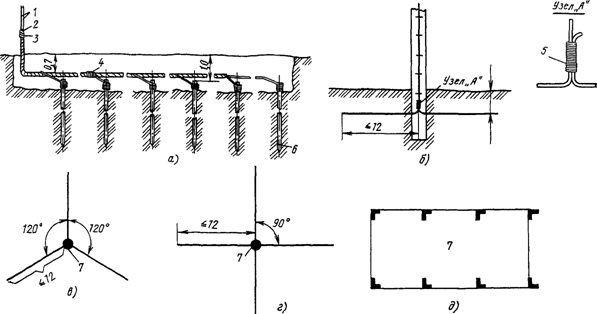

Рис. 7.2. Многоэлектродные заземлители:

а - из нескольких электродов угловой стали

(или стальных труб); б - двухлучевой протяженный;

в - трехлучевой протяженный; г - четырехлучевой

протяженный; д - единичные электроды, расположенные

по замкнутому кругу; 1 - проволока стальная, d = 4 - 5 мм;

2 - витки, которые надо проварить (8 шт.); 3 - проволока

перевязочная, d = 2 мм; 4 - витки, которые следует

проварить; 5 - витки перевязочной проволоки,

которые надо проварить (25 шт.);

6 - стальная труба; 7 - опора

При устройстве заземлений из нескольких стержней последние в зависимости от местных условий могут быть забиты в один или несколько рядов либо в виде замкнутого контура (прямоугольника, круга). Чтобы уменьшить взаимное экранирование стержней, расстояние между ними должно быть не меньше удвоенной длины электрода. Расстояние между рядами должно быть не меньше половины длины одного ряда.

7.2.12. Если для получения требуемого сопротивления заземления необходимо забить в грунт больше 8 стержней, то используют заглубленные и глубинные заземлители длиной от 5 до 30 м, с тем чтобы достичь влагонасыщенных, хорошо проводящих слоев грунта.

7.2.13. Перед забивкой к каждой трубе заземления (стержню) приваривают проволоку диаметром 4 - 5 мм. Для этого на расстоянии 50 и 80 мм от конца трубы просверливают два сквозных отверстия. Наружную сторону стержня на длине 30 мм по обе стороны отверстия очищают, конец проволоки пропускают через верхнее отверстие в стержне и приваривают.

После забивки приваренные к стержням проволоки свивают, укладывают в канаву глубиной 0,7 - 1,2 м и выводят на поверхность земли около опоры или стены здания (см. рис. 7.2, а). На расстоянии 0,5 м от поверхности земли проволоки скрепляют хомутом из перевязочной проволоки и проваривают. Два конца проволоки прокладывают по опоре или по стене здания. Места сварки проводов со стержнями и между собой дважды покрывают асфальтовым лаком. Стержневые заземлители из уголков можно соединять стальной полосой, которая приваривается к каждому стержню.

7.2.14. Сопротивление, Ом, вертикального стержня

,

где - удельное сопротивление грунта, Ом x м;

l - длина трубы, м;

h - расстояние от поверхности земли до верхнего конца трубы, м;

d - внешний диаметр трубы, м.

Если заземлитель делается из уголка, вместо d следует подставлять величину 0,95b, где b - ширина полки уголка.

7.2.15. Общее сопротивление, Ом, многоэлектродного заземлителя , где R - сопротивление одиночного заземлителя, Ом; n - число заземлителей; - коэффициент использования, учитывающий взаимное экранирование заземлителей.

7.2.16. Сопротивление заземления в виде вытянутой металлической полосы , где l - длина заземлителя, м; b - ширина полосы, м; h - глубина прокладки полосы, м.

Сопротивление заземлителя в виде проволоки определяется по этой же формуле; в нее вместо b подставляют 2d, где d - диаметр проволоки.

7.2.17. Общее сопротивление нескольких вертикальных заземлителей одинакового сопротивления, соединенных параллельно с помощью горизонтальных заземлителей (полос или провода): , где - сопротивление вертикального заземлителя (трубы или уголка), Ом; - коэффициент использования протяженных заземлителей, которыми является соединительная шина или провод; - коэффициент использования вертикальных заземлителей; n - число вертикальных заземлителей.

Коэффициенты использования параллельно уложенных полосовых заземлителей (ширина полосы b = 20 - 40 мм, глубина заложения h = 30 - 100 см) приведены в табл. 7.7.

Таблица 7.7

──────────┬──────────────┬─────────────────────────────────────────────────

Длина │ Число │ Расстояние между параллельными полосами, м

каждой │ параллельных ├─────────┬─────────┬─────────┬─────────┬─────────

полосы, м │ полос │ 1,0 │ 2,5 │ 5,0 │ 10,0 │ 15,0

──────────┼──────────────┼─────────┼─────────┼─────────┼─────────┼─────────

15 │ 2 │0,63 <*> │0,75 <*> │0,83 <*> │0,92 <*> │0,96 <*>

│ 5 │ 0,37 │ 0,49 │ 0,60 │ 0,73 │ 0,79

│ 10 │ 0,25 │ 0,37 │ 0,49 │ 0,64 │ 0,72

│ 20 │ 0,16 │ 0,27 │ 0,39 │ 0,57 │ 0,64

──────────┼──────────────┼─────────┼─────────┼─────────┼─────────┼─────────

25 │ 5 │ 0,35 │ 0,45 │ 0,55 │ 0,66 │ 0,73

│ 10 │ 0,23 │ 0,31 │ 0,43 │ 0,57 │ 0,66

│ 20 │ 0,14 │ 0,23 │ 0,33 │ 0,47 │ 0,57

──────────┼──────────────┼─────────┼─────────┼─────────┼─────────┼─────────

50 │ 2 │0,60 <*> │0,69 <*> │0,78 <*> │0,88 <*> │0,93 <*>

│ 5 │ 0,33 │ 0,40 │ 0,48 │ 0,58 │ 0,65

│ 10 │ 0,20 │ 0,27 │ 0,35 │ 0,46 │ 0,53

│ 20 │ 0,12 │ 0,19 │ 0,25 │ 0,36 │ 0,44

──────────┴──────────────┴─────────┴─────────┴─────────┴─────────┴─────────

--------------------------------

<*> Данные приблизительные.

7.2.18. Приблизительно число одиночных заземлителей, необходимых для устройства многоэлектродного заземлителя (из уголковой стали или труб) , где - сопротивление заземления одиночного заземлителя, Ом; R - требуемая величина сопротивления, Ом.

Коэффициент использования заземлителей из труб или уголков, размещенных в ряд без учета влияния соединительной полосы, приведен в табл. 7.8.
