Защита установок проводной связи и устройств радиотрансляционных сетей от опасных напряжений и токов, возникающих на воздушных линиях связи и радиофикации (стр. 7 )

2.3.2. Для снижения напряжений на проводах ЛС, возникающих при коротком замыкании ВЛ, превышающих допустимые нормы табл. 1.1, в цепях с проводами из стали и цветных металлов используются разрядники типов Р-35, РБ-280, Р-63 (при отсутствии дистанционного питания) или типов Р-34, Р-64 (при использовании дистанционного питания напряжением до 450 В).

2.3.3. На линиях, уплотненных аппаратурой тонального телеграфирования, разрядники, перечисленные в п. 2.3.2, включаются в обмотки дренажных катушек (см. гл. 4).

2.3.4. Число разрядников и места их установки определяются специальным расчетом, приведенным в Правилах защиты устройств проводной связи, железнодорожной сигнализации и телемеханики от опасного и мешающего влияния линий электропередачи, ч. I и II.

2.3.5. Общее число пунктов установки разрядников из-за усложнения эксплуатации должно быть ограничено. На длине усилительного участка уплотненной цепи можно установить разрядники не более чем на 15 пунктах, а на неуплотненной цепи - не более чем в 25 пунктах.

2.4. ЗАЩИТА ДРЕНАЖНЫМИ КАТУШКАМИ

2.4.1. Модернизированные дренажные катушки (ДКМ) предназначены для снижения индуктированных напряжений в цепях воздушных линий связи, подверженных влиянию ВЛ и ЭЖД переменного тока, ДКМ представляет собой обычную дренажную катушку (ДК) с включенным между средней точкой и земляной клеммой добавочным сопротивлением порядка 3 - 5 кОм, так как непосредственное заземление средней точки может привести к возникновению большого тока от магнитного влияния при случайном или специальном заземлении проводов на некотором удалении от места включения ДКМ (рис. 2.4), в результате чего катушка выйдет из строя.

Рис. 2.4. Снижение опасного

напряжения с помощью дренажных катушек:

1 - провод ВЛ или контактной сети ЭЖД; 2 - ЛС

2.4.2. Остаточное напряжение, В, обусловленное магнитным влиянием на проводах ЛС при включении двух ДКМ с добавочным сопротивлением (рис. 2.5)

, (2.3)

где - полное сопротивление одного километра цепи "два провода - земля", Ом/км;

- частота тока;

- сопротивление заземления ДКМ, Ом;

R - активное сопротивление цепи "два провода - земля" между пп. А и Б, Ом/км;

- активное сопротивление полуобмоток дренажной катушки, Ом;

- дополнительное сопротивление, км;

L - индуктивность проводов цепи, Гн/км;

l - длина участка между ДКМ, км;

E - продольная ЭДС, индуцируемая на проводах ЛС, В.

Рис. 2.5. Схема защиты ДКМ от воздействия

грозовых перенапряжений

2.4.3. Остаточное напряжение, В, обусловленное электрическим влиянием при включении одной ДКМ на участке, подверженном влиянию , где определяется по формуле (2.2).

2.4.4. От воздействия грозовых перенапряжений ДКМ защищаются двумя искровыми разрядниками ИР-0,8 2, введенными в коробку ДКМ и четырьмя ИР-7,0 1, установленными на расстоянии 150 м по обе стороны от ДКМ (рис. 2.5) <*>.

--------------------------------

<*> На всех рисунках (кроме оговоренных специально) размеры даются в метрах.

2.4.5. ДКМ применяются лишь в тех случаях, когда величина тока, протекающего через обмотки катушек, не превышает 1 А и по цепям связи не передается дистанционное питание.

Если величина индуцированного тока больше 1 А, то необходимы дополнительные меры по снижению продольной ЭДС (относ линии связи, подвеска заземленного троса или включение дополнительных сопротивлений в среднюю точку ДКМ).

2.4.6. В цепях радиотрансляционных сетей 1 вместо включения ДКМ для снижения напряжений, обусловленных электрическим влиянием, можно использовать одни резисторы R = 4,5 - 5 кОм, как показано на рис. 2.6, а <**>. Сопротивления размещаются в коробке. Величины этих сопротивлений должны быть тщательно подобраны, с тем чтобы коробка сопротивлений не вносила асимметрии, и не должны отличаться друг от друга больше чем на 0,1%. Общий вид такой коробки сопротивлений и ее крепление показаны на рис. 2.6, б, в.

--------------------------------

<**> Размеры даются в миллиметрах.

На гальванически неразделенный участок длиной до 10 - 15 км достаточно установить одну коробку сопротивления.

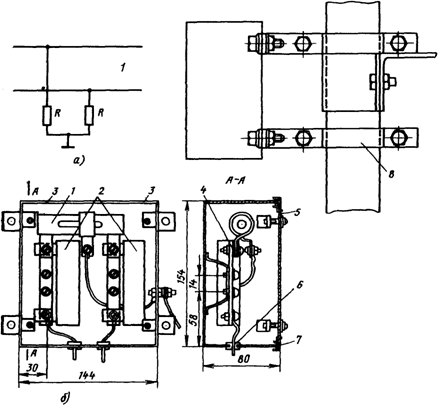

Рис. 2.6. Принципиальная схема включения сопротивлений

для снятия напряжений, обусловленных электрическим

влиянием (а), коробка сопротивлений для устранения

электростатического потенциала (б) и ее крепление (в):

1, 2 - резисторы ПЭВ-50К и ПЭВ-50 соответственно;

3 - корпус; 4 - крышка; 5 - клеммная коробка;

6 - прокладка; 7 - втулка, 8 - хомут

2.5. ЗАЩИТА РАЗДЕЛИТЕЛЬНЫМИ ТРАНСФОРМАТОРАМИ

2.5.1. Для снижения опасной продольной ЭДС при магнитном влиянии ВЛ и контактной сети ЭЖД на проводах ЛС (РС) без дистанционного питания включаются разделительные трансформаторы с коэффициентом трансформации 1:1 (рис. 2.7). При помощи разделительных трансформаторов опасная продольная ЭДС между пп. А и Б с 2200 В снижается на каждом разделенном участке до 733 В.

Рис. 2.7. Схема включения разделительных трансформаторов

для снижения опасного напряжения на ЛС (РС):

а - без образования скрещивания;

б - с образованием скрещивания

2.5.2. Разделительные трансформаторы по длине участка сближения должны включаться таким образом, чтобы опасная продольная ЭДС между трансформаторами не превышала допустимых величин (см. табл. 1.1). Установка разделительных трансформаторов производится с учетом скрещивание цепей связи.

Необходимое число разделительных трансформаторов, шт., по длине участка сближения , где E - индуцируемая опасная ЭДС, В; - допустимое значение продольной ЭДС, В.

2.5.3. Коэффициент защитного действия разделительных трансформаторов от опасного влияния s = 1/(n + 1).

2.5.4. Для защиты разделительных трансформаторов 3 от опасных напряжений, возникающих на проводах ЛС (РС) при грозовых разрядах, устанавливаются искровые разрядники (ИР-10, ИР-0,3) по схеме рис. 2.8.

Рис. 2.8. Схема защиты разделительного трансформатора

при помощи искровых разрядников

2.5.5. Для проведения измерений постоянным током или передачи дистанционного питания по схеме "провод - земля" на воздушных линиях в средние точки обмоток разделительных трансформаторов включается фильтр (; ; C = 40 мкФ) по схеме рис. 2.9.

Рис. 2.9. Схема включения разделительных

трансформаторов с фильтрами

2.5.6. Для защиты уплотненных цепей используется разделительный трансформатор, смонтированный в общей металлической коробке совместно с разрядниками от грозовых перенапряжений, который носит название разделительного защитного устройства (РЗУ). Монтажная схема РЗУ дана на рис. 2.10. Чтобы избежать взаимного влияния между цепями, РЗУ устанавливают на стыках полных или укороченных секций скрещивания.

Рис. 2.10. Монтажная схема РЗУ:

I - трансформатор из ДК; II - клеммная колодка

2.5.7. В качестве разделительных могут быть использованы трансформаторы:

на неуплотненных цепях ЛС - типа ДТН с коэффициентом трансформации 1:1;

на распределительных фидерах РС - фидерные мощностью 200 и 500 Вт, обмотки которых включаются по схеме рис. 2.11, а, б соответственно;

на абонентских линиях РС - абонентские, обмотки которых включаются по схеме рис. 2.12, или специально изготовленные разделительные (рис. 2.13).

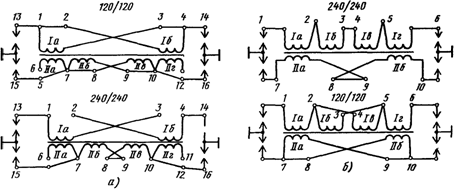

Рис. 2.11. Включение фидерных

трансформаторов в качестве разделительных:

а - ТФУ-200 (мощность 200 Вт);

б - ТФУ-500 (мощность 500 Вт)

Рис. 2.12. Включение абонентского трансформатора ТАМУ

в качестве разделительного в абонентскую линию РС:

АС - абонентская сторона; Л - линия

Рис. 2.13. Данные разделительных трансформаторов

для фидерных линий (а), абонентских линий (б)

───────────┬────────────┬─────────┬─────────┬───────────────┬───────────────

Мощность │Число витков│ Марка │Сердечник│ Размер │Размер кожуха,

трансфор - │ в секциях │ провода │ │трансформатора,│ мм

матора, Вт,│ а и б │ │ │ мм │
