Технология строительства зданий из блоков «Lammi»

Содержание

1.  Сравочная информация

2.  Технология строительства. Обща информация.

3.  Теплоизоляционные блоки

4.  Технические данные теплоизоляционных блоков

5.  Формовые блоки

6.  Технические данные формовых блоков

7.  Блоки для перегородок

8.  Технические данные блоков для перегородок

9.  Блоки «LammiMuuri»

10.  Технические данные блоков «LammiMuuri»

11.  Общие правила при монтаже

1.Справочная информация

Для строительства фундаментов, стен подвалов, наружных и внутренних стен, перегородок малоэтажных и многоэтажных зданий в качестве несьемной опалубки применяются бтонные блоки «Lammi». Блоки пожаробезопасны, не подвержены гниению, устойчивы к морозам. В ассортименте представлены теплоизоляционные блоки, формовые блоки и блоки для перегородок. Массивная стена аккумулирует тепло и обеспечивает хорошую звукоизоляцию. Высокое качество, точность размеров блоков не требует при возведении конструкций высокой квалификации рабочих. Поверхность внутренних и наружных стен представляет собой отличное основание для отделочных работ. Форма блоков позволяет укладывать стальную арматуру с необходимым защитным слоем. Для заполнения пустот блоков бетоном, в них могут размещаться трубы инженерных коммуникаций и электропроводка в кабель-каналах. К прочной стене легко крепить мебель, блоки кондиционеров и другое оборудование.

2.Технология строительства. Общая информация.

Типовой набор блоков позволяет возводить объекты в короткий срок. Размеры стен, перегородок, ширина оконных и дверных проемов для минимизации разрезания блоков должны быть кратными 200 мм. В том случае, если размеры не будут кратными 200 мм, расход блоков будет превышать нормативный.

НЕ нашли? Не то? Что вы ищете?

Бетонные блоки одразделяются на теплоизоляционные, формовые блоки, блоки для перегородок и подпорных стен.

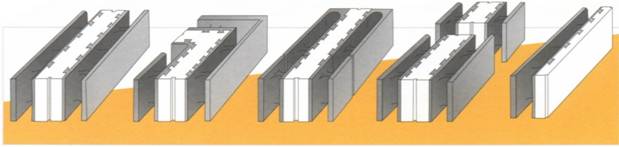

3.Теплоизоляционные блоки


Теплоизоляционные блоки применяют, кроме наружных стен, для фундаментов и стен подвального этажа. Бдлки имееют размеры (длина х ширина х высота) 600 х 350 х 200 мм или 600 х 400 х 200 мм. Блоки состоят из полых бетонных оболочек и находящегося между ними теплоизоляционного слоя (125 или 168 мм) из нового изоляционного материала Neopor, по своим свойствам превышающий на 20% традиционный экструдированный пенополистирол. Выпускаются рядовые, угловые, торцевые блоки, блоки, состоящие из двух частей (1/3 и 2/3 блока) и половинные блоки. Блоки, состоящие из двух частей, предварительно надрезаются на заводе, а на строительной площадке разрезаются обычной ручной пилой. Расход бетона для заполнения пустот – 125 л/кв. м. На 1 кв. м. стены требуется 8,33 шт. блоков.

Внутри блоков вертикально прокладываются электрические провода в кабель – каналах и трубопроводы инженерных коммуникаций. Места розеток выбирают у коая блоков в его полой части. Отверстия прямоугольной или круглой формы выпиливаются алмазным диском.

4.Технические данные теплоизоляционных блоков

Наименование.

Артикул

Внешний вид

Длина,
мм

Ширина,
мм

Высота,
мм

Вес,
кг

Бетонные теплоизоляционные блоки ЕМН350

Рядовой блок ЕМН

·  Расход бетона 125 л/м2

·  Значение U 0,25 Вт/m2K

·  Звукоизоляция 51 дБA (Rw)

·  Вес бетонированной стены 530 кг/м2

·  Расход блоков 8,33 шт./ м2

·  15,30 EUR

LammiDom

600

350

200

29

Угловой блок ЕМНК

·  Расход бетона 125 л/м2

·  Значение U 0,25 Вт/m2K

·  Звукоизоляция 51 дБA (Rw)

·  Вес бетонированной стены 530 кг/м2

·  Расход блоков 8,33 шт./ м2

·  15,30 EUR

LammiDom

550

350

200

29

Торцевой блок ЕМНР

·  Расход бетона 125 л/м2

·  Значение U 0,25 Вт/m2K

·  Звукоизоляция 51 дБA (Rw)

·  Вес бетонированной стены 530 кг/м2

·  Расход блоков 8,33 шт./ м2

·  15,30 EUR

LammiDom

600

350

200

28

Надрезанный

1/3 блока

ЕМН2

LammiDom

200

350

200

10

Надрезанный

2/3 блока

ЕМН2

400

350

200

17

Блок разрезанный вдоль

НАLК

·  7,65 EUR

LammiDom

600

175

200

14

Бетонные теплоизоляционные блоки LL400

Рядовой блок

    Расход бетона 125 л/м2 Значение U 0,19 Вт/м2K Звукоизоляция 51 дБA (Rw) Вес бетонированной стены 530 кг/м2 Расход блоков 8,33 шт./м2 17,40 EUR

LammiDom

600

400

200

26

Угловой блок

    Расход бетона 125 л/м2 Значение U 0,19 Вт/м2K Звукоизоляция 51 дБA (Rw) Вес бетонированной стены 530 кг/м2 Расход блоков 8,33 шт./м2 17,40 EUR

LammiDom

600

400

200

27

Торцевой блок

    Расход бетона 125 л/м2 Значение U 0,19 Вт/м2K Звукоизоляция 51 дБA (Rw) Вес бетонированной стены 530 кг/м2 Расход блоков 8,33 шт./м2 17,40 EUR

LammiDom

600

400

200

27

Надрезанный

1/3 блока

LammiDom

200

400

200

9

Надрезанный

2/3 блока

400

400

200

16

5.Формовые блоки

LammiDom LammiDom LammiDom LammiDom LammiDom LammiDom

Формовые блоки применяются для конструкций любого назначения, несущих нагрузку, например, фундаментов, стен подвалов, несущих стен, шахт лифтов, конструкций промышленных и сельскохозяйственных объектов. Длина формовых блоков – 600 мм, высота – 200 мм, а ширина – 300, 250, 200 и 150 мм. Вес блоков от 12 до 28 кг. Расход блоков – 8,33 шт/кв. м. Кроме рядовых, выпускаются угловые и торцевые (полноразмерные и 2/3 длины) блоки. Для колонн предусмотрены блоки квадратного и круглого сечений. Специальные дуговые блоки 400 х 150 х 200 мм позволяют создавать конструкции диаметром 3 – 7 м.

6.Технические данные формовых блоков

Наименование.

Артикул.

Внешний вид

Длина,
мм

Ширина,
мм

Высота,
мм

Вес,
кг

Кладочные формовые бетонные блоки MH300

Рядовой блок

MH300

·  Расход бетона 210 л/м2

·  Вес бетонированной

·  стены 715 кг/м2

·  Звукоизоляция -

·  65 дБА (Rw)

·  10,78 EUR

.

LammiDom

600

300

200

26

Угловой блок

МН300К

·  Расход бетона 210 л/м2

·  Вес бетонированной

·  стены 715 кг/м2

·  Звукоизоляция -

·  65 дБА (Rw)

·  10,78 EUR

LammiDom

500

300

200

22

Торцевой блок

МН300Р

·  Расход бетона 210 л/м2

·  Вес бетонированной

·  стены 715 кг/м2

·  Звукоизоляция -

·  65 дБА (Rw)

·  10,78 EUR

LammiDom

600

300

200

28

Торцевой блок

МН300Р(3\4)

·  Расход бетона 210 л/м2

·  Вес бетонированной

стены 715 кг/м2

·  Звукоизоляция -

65 дБА (Rw)

.

LammiDom

400

300

200

19

Кладочные формовые бетонные блоки MH250

Рядовой блок

МН250

·  Расход бетона 150 л/м2

·  Вес бетонированной

·  стены 550 кг/м2

·  Звукоизоляция -

·  64 дБА (Rw).

·  10,30 EUR

LammiDom

600

250

200

24

Угловой блок

МН250К

·  Расход бетона 150 л/м2

·  Вес бетонированной

стены 550 кг/м2

·  Звукоизоляция –

64 дБА (Rw).

·  10,30 EUR

·

LammiDom

450

250

200

17

Торцевой блок

МН250Р

·  Расход бетона 150 л/м2

·  Вес бетонированной

стены 550 кг/м2

·  Звукоизоляция –

64 дБА (Rw).

·  10,30 EUR

LammiDom

600

250

200

25

Торцевой блок

МН250Р(3\4)

·  Расход бетона 150 л/м2

·  Вес бетонированной

стены 550 кг/м2

·  Звукоизоляция -

64 дБА (Rw).

.

LammiDom

400

250

200

17

Кладочные формовые бетонные блоки MH200

Рядовой блок

МН200

·  Расход бетона 115 л/м2

·  Вес бетонированной

стены 450 кг/м2

·  Звукоизоляция –

62 дБА (Rw)

·  9,00 EUR

LammiDom

600

200

200

21

Угловой / торцевой блок МН200К\Р

·  Расход бетона 115 л/м2

·  Вес бетонированной

стены 450 кг/м2

·  Звукоизоляция –

62 дБА (Rw)

·  9,00 EUR

LammiDom

600

200

200

21

Торцевой блок
МН200Р

·  Расход бетона 115 л/м2

·  Вес бетонированной

стены 450 кг/м2

·  Звукоизоляция –

62 дБА (Rw)

·  9,00 EUR

.

LammiDom

600

200

200

21

Торцевой блок

КН200Р(3\4)

·  Расход бетона 115 л/м2

·  Вес бетонированной

стены 450 кг/м2

·  Звукоизоляция -

62 дБА (Rw)

.

LammiDom

400

200

200

16

Кладочные формовые бетонные блоки MH150

Рядовой блок

МН150

·  Расход бетона 80 л/м2

·  Вес бетонированной

стены 350 кг/м2

·  Звукоизоляция –

58 дБА (Rw)

·  7,90 EUR

LammiDom

600

150

200

19

Угловой блок

МН150К

·  Расход бетона 80 л/м2

·  Вес бетонированной

стены 350 кг/м2

·  Звукоизоляция –

58 дБА (Rw)

·  7,90 EUR

LammiDom

550

150

200

17

Торцевой блок

МН150Р

·  Расход бетона 80 л/м2

·  Вес бетонированной

стены 350 кг/м2

·  Звукоизоляция –

58 дБА (Rw)

·  7,90 EUR

LammiDom

600

150

200

12

Торцевой блок

МН150Р(3\4)

·  Расход бетона 80 л/м2

·  Вес бетонированной

стены 350 кг/м2

·  Звукоизоляция -

58 дБА (Rw)

.

LammiDom

400

150

200

13

Кладочные бетонные блоки для колонн

РН250

·  Расход бетона 36 л/п. м.

·  6,10 EUR

LammiDom

250

250

200

13

РН400

·  . Расход бетона 110 л/п. м.

·  13,70 EUR

LammiDom

400

400

200

28

РРН300

·  Расход бетона 45 л/п. м.

·  7,93 EUR

LammiDom

d 300

200

13

Дуговые бетонные блоки

КMH150

·  Расход бетона 80 л/м2

·  Вес бетонированной

стены 350 кг/м2

·  Звукоизоляция –

58 дБА (Rw)

·  7,13 EUR

LammiDom

400

150

200

12

7.Блоки для перегородок

LammiDom LammiDom LammiDom

Блоки для перегородок: рядовые и блоки для перемычек имееют размеры (длина х ширина х высота) 598 х 100 х 190 мм. блоки надрезаются на заводе и на строительной площадке их легко распилить, в случае, если по высоте перегородки целый блок не подходит. Блоки крепятся при помощи раствора для тонкошовной кладки или клея для камня, расход – 2 кг/кв. м. при толщине шва 2 мм. Внутри блока имеются полости, куда монтируются трубопроводы и электрические провода в кабель каналах. Вес блоков – 6 – 12 кг. Расход блоков – 8,7 шт./кв. м.

8.Технические данные блоков для перегородок

Наименование.

Артикул.

Внешний вид

Длина,
мм

Ширина,
мм

Высота,
мм

Вес,
кг

Рядовой блок

- Расход бетона 45 л/м2

·  - Звукоизоляция 38 дБА (Rw)

·  - Вес стены 98 кг/м2, бетонированной 210 кг/м2

·  - Расход камня 8,7 шт./м2

·  - Расход клеящего вещества 2 кг/м2

·  - 5,27 EUR

LammiDom

598

100

192

11

Блок для перемычек

·  - Расход бетона 45 л/м2

·  - Звукоизоляция 38 дБА (Rw)

·  - Вес стены 98 кг/м2, бетонированной 210 кг/м2

·  - Расход камня 8,7 шт./м2

·  - Расход клеящего вещества 2 кг/м2

·  - 5,27 EUR

·

LammiDom

598

100

192

10,5

Половинный блок

·  - Расход бетона 45 л/м2

·  - Звукоизоляция 38 дБА (Rw)

·  - Вес стены 98 кг/м2, бетонированной 210 кг/м2

·  - Расход камня 8,7 шт./м2

·  - Расход клеящего вещества 2 кг/м2

LammiDom

297

100

192

5

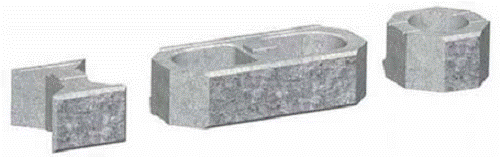

9.Блоки «LammiMuuri»

Блоки «LammiMuuri» используют в качестве ограждения ступенчатых участков дворов. Блоки подразделяются на длинные (пустотные и глухие), короткие («бант») и торцевые (пустотные и глухие). Длинные блоки для соединения друг с другом имеют пазы. Фасадная поверхность имеет вид сколотого камня. Размеры длинных блоков (длина х ширина х высота) – 660 х 250 х 150 мм, коротких - 80 х 250 х 150 мм. Вес комплекта блоков (длинный + короткий) – 34 (24 + 10) кг. Расход блоков – 10, 1 пары/кв. м. Вес торцевого блока – 15 кг. Блоки выпускаются различных цветов: серые, черные, красные, крано-коричневые, песочно-коричневые.

10.Технические данные блоков «LammiMuuri»

Наименование.

Артикул.

Внешний вид

Длина,
мм

Ширина,
мм

Высота,
мм

Вес,
кг

Рядовая пара Серый

LM1H

- Расход блоков 10 пар / м2

- Расход бетонной массы 90 л / м2

- Расстояние между отверстиями 330 мм
- Диаметр 150мм

- 160,00 EUR

660

250

150

24 +10

Рядовая пара

- Черный,

- Красный,

- Красно – коричневый,

- Песочно-коричневый

LM1M

- Расход блоков 10 пар / м2

- Расход бетонной массы 90 л / м2

- Расстояние между отверстиями 330 мм
- Диаметр 150мм

- 175,00 EUR

660

250

150

24 +10

Торцевой блок Серый

LM3H

·  - 10,00 EUR

250

250

150

15

Торцевой блок

- Черный,

- Красный,

- Красно – коричневый,

- Песочно-коричневый

LM3M

- 11,00 EUR

·

250

250

150

15

11.Общие правила при монтаже

Блоки на строительную площадку доставляются на поддонах, обернутых пленкой. Поддоны устанавливаются на ровной поверхности. Теплоизоляционные блоки складируются в один ярус, формовые блоки, блоки для перегородок - в два яруса.

Кладка первого ряда блоков начинается на поверхности фундамента или перекрытия с выравниванием, при необходимости, клиньями. Кладка ведется с угла здания и производится с перевязкой швов 200 мм. Блоки устанавливаются встык друг к другу «насухо» (за исключением блоков для перегородок) без применения связующих строительных растворов. При укладке теплоизоляционных блоков для приклеивания блоков друг к другу используется полиуретановая пена. Пена наносится тонкой полоской (толщиной в большой палец) по центру теплоизоляции в горизонтальной и вертикальной плоскостях. Примерный расход полиуретановой пены – 1 баллок объемом 0,75 л примерно на 36 блоков (1 поддон).

Блоки для перегородок укладываются на раствор и, для придания прочности перегородке, первый ряд сразу заполняется бетоном. Тонкошовный раствор наносится на горизонтальную и торцевую поверхность блоков.

Углы и Т - образные соединения стен из формовых блоков при бетонировании укрепляют деревянной опалубкой. Деревянные опоры в углах, торцах и Т - образных соединениях можно заменить использованием в швах клеящего вещества, например, полиуретановой пены.
