Схема классического английского камина (стр. 2 )

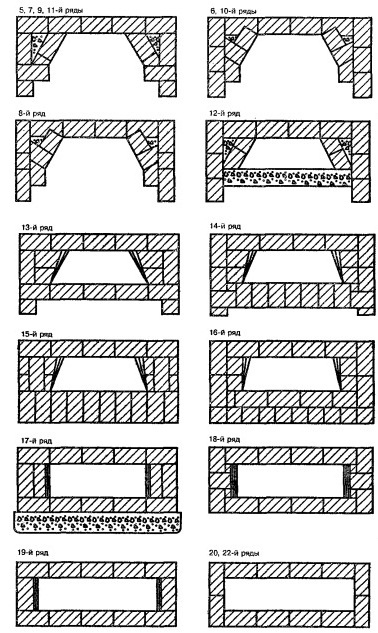

Рис. 3  Чертеж (разрезы и порядовки) камина, облицованного кирпичом, продолжение.

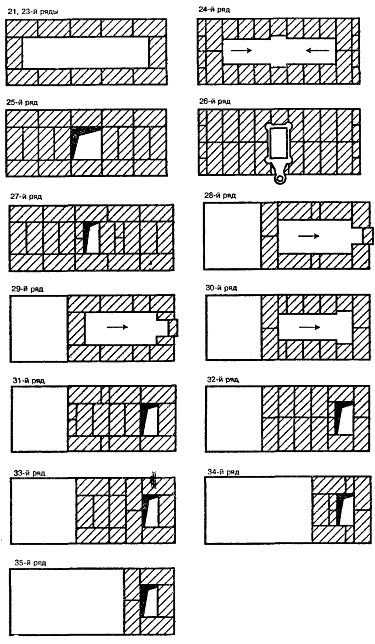

Рис. 4  Чертеж (разрезы и порядовки) камина, облицованного кирпичом, завершение работы.

Самодельная печь

Комментариев: 0 Раздел: СТРОИТЕЛЬСТВО

ПЯТИКАНАЛЬНАЯ «ГОЛЛАНДКА»

Печь предназначена для обогрева избы-пятистенки площадью до 40 м2. Начал я с того, что в полу сделал пропил размерами 0,89x0,75 м и выкопал котлован глубиной 1,2 м и. Затем залил бетоном монолитный фундамент до уровня чистого пола. По истечении 3-х суток, необходимых для схватывания бетона, положил два слоя гидроизоляции и приступил к кладке первого ряда. Проверив его горизонтальность уровнем и диагонали — рулеткой, продолжил кладку. По мере возведения печи периодически проверял вертикальность кладки отвесом. Стену из гипсокартона устанавливали уже после строительства печи, что значительно облегчило работу.

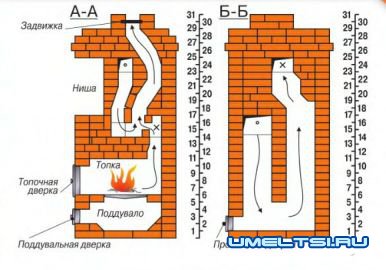

Кладка печи по рядам показана на рисунке. Схема работы печи наглядно представлена на разрезах А^А и Б-Б,
Дым из топки направляется вверх по 1-му каналу до 15-го ряда, затем по горизонтали уходит в ответвление задней стенки и падает вниз по 2-му каналу. Внизу дымовые газы прогревают массив задней стенки особенно интенсивно, затем поднимаются вверх по 3-му каналу до 22-го ряда, идут внутрь печи, опускаются по 4-му каналу до 15-го ряда и только после этого, изрядно остыв, уходят в трубу по немного изогнутому вертикальному 5-му каналу в атмосферу.

В местах, где есть горизонтальные участки дымоходов (на 2-м и 15-м рядах) предусмотрены прочистные отверстия, оснащённые дверками. На 2 ряду дверку можно заменить вышибным кирпичом. На 15-м ряду этого делать не стоит, поскольку назначение дверки только прочисткой дымохода не ограничивается. В случае неблагоприятных условий для растопки печи, этой дверкой можно воспользоваться для прогрева дымовой трубы, сжигая бумагу или лучины в этом месте дымохода.

Значительно облегчает растопку холодной печи небольшой по сечению (6x6 см) перепускной канал — байпас на 16 ряду, соединяющий первый дымовой канал, идущий непосредственно из топки, с пятым каналом, выходящим в трубу.
Его, как правило, оставляют на время просушки печи, а затем, если проблем с растопкой и дымлением не возникает — байпас можно насухо заложить куском кирпича через прочистную дверку. При первых осенних растопках, когда массив печи ещё не набрал достаточно тепла, или температура в помещении ниже, чем на улице, освободив этот канал, можно облегчить растопку печи.

В конструкции с 18 по 25 ряд предусмотрена тёплая ниша для просушки валенок и другой обуви, а также рукавиц, варежек, носков.
При строительстве печи потребовалось кирпича М-200 — около 950 шт., М-100 — примерно 250 шт., глины «Мертель» ушло 6 мешков по 50 кг, рубероида на гидроизоляцию — 2 куска по 0,9x0,8 м, цемента марки М-500 для фундамента и верхней части трубы — 4 мешка, полосы стальной 300x30x4 мм — 6 отрезков, а также колосниковая решётка, дверцы топочная, поддувальная, две прочистных и задвижка. авелев изготовил зонт на трубу и печные приборы: стойку, кочергу, щипцы и совок. После того, как был водружён зонт на трубу, печь ещё

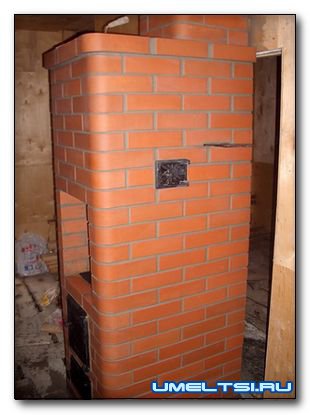

пару недель сохла с открытыми дверками под действием тепловентилятора. Затем приступили к щадящей топке лучинами, бумагой, стружкой. Лишь спустя неделю после такой топки печь полностью высохла и когда на дверке уже не было следов конденсата, приступили к интенсивной топке печи. Через полчаса от начала топки стала нагреваться сторона печи, выходящая в комнату, а спустя полтора часа печь нагрелась вся, равномерно отдавая тепло в помещения.

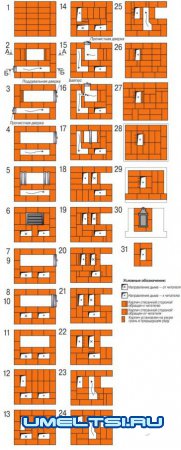

Схема та порядовка печи

Нажимаем-> увеличиваем

Источник: http://www. umeltsi. ru/

Печь камин своими руками

Комментариев: 0 Раздел: КВАРТИРНЫЙ ВОПРОС

Дизайн. Дом был построен из шлифованных брёвен, покрытых защитным слоем специального лака. От этого дом казался аккуратным сказочным теремком, что и подсказало идею отделки печи в традиционном русском стиле. Изначально этот стиль предполагал ручную роспись на изразцах, но местоположение каминопечи в комнате относительно окна определило несколько иное направление работы. Главную роль в дизайне печи решено было отдать рельефному рисунку на изразцах, и полученный результат показал правильность этого выбора. Особенно хорошо это видно при дневном освещении, когда свет падает сбоку и рельефный рисунок отлично проявляется на поверхностях печи, создавая впечатление лёгкости конструкции. При вечернем же освещении, равномерном и более рассеянном, главную роль играет цвет изразцов, максимально приближенный к цвету натурального, «живого» дерева.

Традиционные узоры для изразцов были взяты мной из альбомов старинных русских орнаментов XV века и слегка
переработаны. В результате на изразцах появились крестообразные завитки и элементы растительного орнамента, а над топочной дверкой на фоне ажурной решётки «поселился» рельефный петух.

Законченность образу каминопечи придали элементы, делящие массив печи по вертикали: уступ — внизу, карниз — в средней части и ажурная корона, венчающая всю конструкцию. Небольшое затемнённое пространство над короной создало иллюзию высокого потолка (при том, что реальная высота потолка в доме — не очень большая).

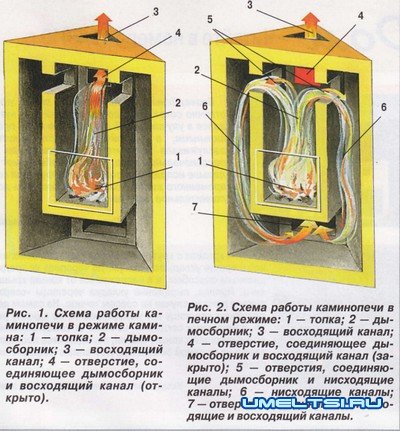

Конструкция каминопечи. Параллельно с вопросами дизайна решались и вопросы конструкции печи. Передо мной стояла ответственная задача — сделать печку не только стильной и красивой, но и максимально эффективной. Необходимо было спроектировать её так, чтобы работал весь объём кладки. Схему движения газов я взял из старинной книги XIX века, посвященной печам, и доработал. В результате в конструкция печи предусматрено два режима топки — печной и каминный. Выглядит это следующим образом. Из топки дым поднимается в дымосборник, который имеет в верхней части три выхода. Один из них — в восходящий канал, идущий в задней части печи. На этом выходе стоит задвижка. Когда она открыта, каминопечь работает в режиме камина: дым поступает в восходящий канал (рис. 1) и из него — в трубу. Массив печи при этом не нагревается.

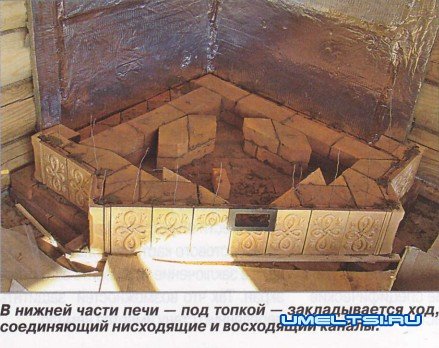

При закрытой задвижке каминопечь работает в режиме печи — дым поступает через два постоянно открытых выхода, расположенных по бокам дымосборника, — в нисходящие каналы (рис, 2). Эти каналы подтопкой соединяются и переходят в восходящий канал, по которому печные газы уходят в трубу. При этом режиме прогревается весь массив печи.

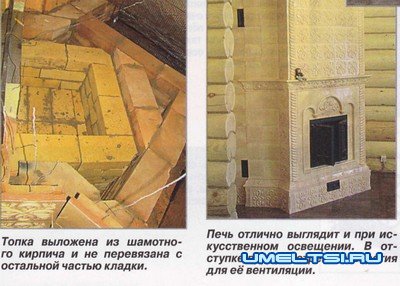

Узел перекрытия «камин-печь» максимально удалён от топки. Небольшая дверца под топкой запроектирована для чистки, так как наибольшее количество сажи будет скапливаться именно там. Изготовление изразцов и кладка. После завершения этапа проектирования я на протяжении нескольких месяцев занимался изготовлением необходимых для печи изразцов. Затем начался самый интересный этап — кладка каминопечи.

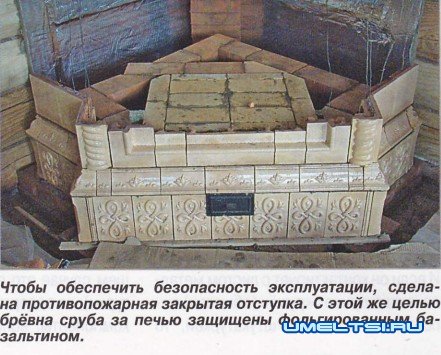

Для безопасности эксплуатации печи в деревянном доме было решено отодвинуть печь oт стен на расстояние 25 см (сделана закрытая отступка). Кроме того, брёвна за печкой были закрыты слоем фольгированной базальтовой ваты.

Кладка в уже отделанном доме добавила сложностей при работе. Например, к печи можно было подойти только с одной стороны, что, конечно же, затрудняло кладку.

При строительстве изразцовой печи важна тщательность работы. Необходимо точно подгонять каждый кирпич и заранее продумывать последовательность действий. Только так можно добиться желаемого результата, и даётся это непросто. Я, например, на каждом ряду проверял 27 различных параметров (точность размеров, вертикальность кладки, горизонтальность, правильность углов, диагоналей и т. д.)

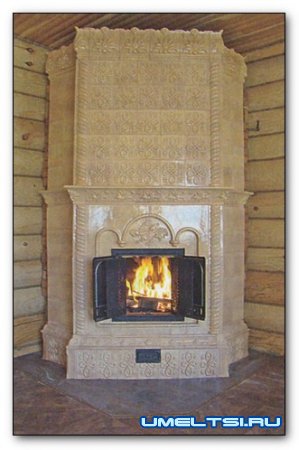

В результате получилась печь, которую можно увидеть на фото. Она хорошо вписалась в интерьер и выглядит великолепно как при солнечном, так и при искусственном освещении. Кроме того, она является эффективным отопительным прибором.

Печь относится к местным системам отопления, где теплогенератор и отопительное устройство объединены в одно целое. Основным правилом при проектировании и выборе типа печи является правильное определение ее теплоотдачи при обязательном условии: печь должна обеспечивать теплом помещение при любой внешней температуре. Учитывая тот факт, что печь, которая занимает 1 м2 площади пола, может обогреть не меньше 30 — 40 м площади, можно легко определить необходимые параметры для данного помещения Наиболее удачным считается вариант, когда печь размещают в центре дома так, чтобы топка и варочная часть выходили на кухню или веранду, а теплеющая и каминная часть — в жилые помещения.

       Компактные печи, камины, плиты массой до 750 кг можно устанавливать на полу, если он прочный. Пол можно усилить дополнительной лагой. Печи массой больше 750 кг делают обязательно на фундаментах. Их надо делать отдельно от фундамента дома. Материалом может служить бутовый камень, глиняный кирпич, бетон. Во влажном грунте кладку его лучше вести на цементном растворе, в сухом и плотном - на известковом или смешанном. Глубина заложения фундамента: для печей с коренными трубами (отдельно стоящими) – 0,5 - 0,6 м, с насадными, т е опирающимися на печь – 0,75 -1,0м, для коренных труб — 0,75 м. В плане размеры фундамента должны быть на 50 — 70 мм в каждую сторону больше размеров печи.
