Выбор и эксплуатация силовых трансформаторов (стр. 11 )

Таблица 2.1

Условные обозначения видов охлаждения трансформаторов

Вид охлаждения	Условное обозначение
Сухие трансформаторы Естественное воздушное: при открытом исполнении при защищенном исполнении при герметичном исполнении	С сз сг
Масляные трансформаторы Естественное масляное С дутьем и естественной циркуляцией масла С естественной циркуляцией воздуха и принудительной циркуляцией масла С принудительной циркуляцией масла С принудительной циркуляцией воды и естественной циркуляцией масла С принудительной циркуляцией воды и масла	м Д мц ДЦ MB ц
Трансформаторы с негорючим жидким диэлекг Естественное негорючим жидким диэлектриком Негорючим жидким диэлектриком с дутьем	приком Н нд

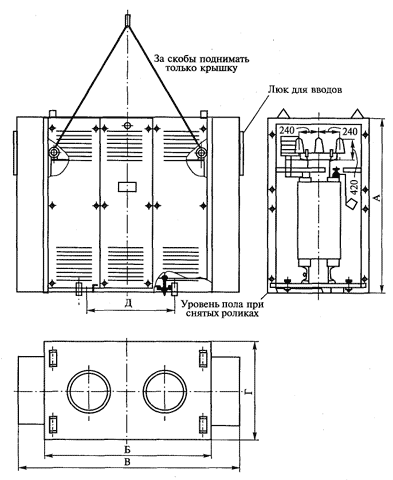

Рис. 2.11. Сухой силовой трансформатор

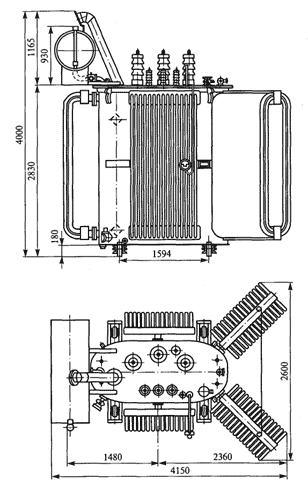

Рис. 2.12. Общий вид трансформаторов ТМ-5600/10 и ТМ-5600/35

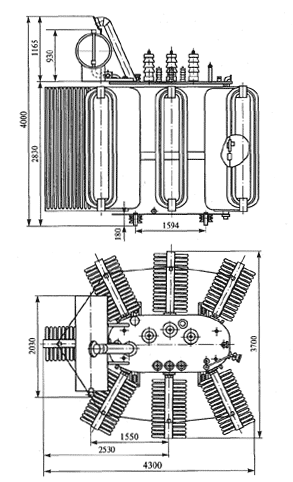

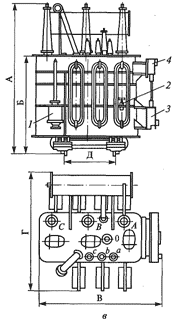

Рис. 2.13. Общий вид трансформатора с регулированием напряжения под нагрузкой ТДН-10000/35 (а) и эскиз крышек трансформаторов ТДН-1500/35, ТДН-2000/35 (6); общий вид трансформаторов от ТДНГ-10000/110 до ТДНГ-20000/110 (в) и эскиз крышки трансформатора ТДНГ-31500/110 (г):

1 — термосифонный фильтр; 2 — вентилятор обдува; 3 — приводной механизм РПН; 4 — коробка контактов

Рис. 2.14. Общий вид трансформаторов ТМ-3200/10 и ТМ-3200/35

Цифрами в обозначении трансформатора указывают номинальную мощность в киловольт-амперах и через косую черту класс напряжения обмотки ВН в киловольтах. Кроме того, в обозначении указывают: год выпуска рабочих чертежей трансформаторов Данной конструкцию (две последние цифры); климатическое исполнение и категорию размещения (ГОСТ 15150—69).

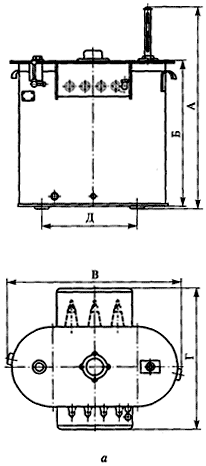

Рис. 2.15. Общий вид трансформаторов: с — от ТМ-20 до ТМ-50; б — от ТСМ-20 до ТСМ-100

Рис. 2.16. Общий вид трансформаторов от ТМ-180 до ТМ-320/6-10 и от ТСМ-180 до ТСМ-500 (а) и эскизы крышек трансформаторов ТМ-180/35 и ТМ-320/35 (б); ТМ-560/10 и ТМ-560/35 (в) и от ТМ-750 до

ТМ-1800 (г)

Примеры условного обозначения трансформаторов различного типа:

1. ТМ-100/10-78У1 — трехфазный двухобмоточный трансформатор с естественным масляным охлаждением, номинальной мощностью 100 кВ-А, класс напряжения 10 кВ, конструкция 1978 г.,
для умеренного климата, категория размещения 1;

2.  ТРДНС-32000/35-80У1 — трехфазный двухобмоточный транс
форматор, с расщепленной обмоткой НН, охладителем систем Д,
с устройством регулирования под нагрузкой (РПН), предназначенной для собственных нужд электростанций, номинальной мощностью 32 MB-А, класс напряжения 35 кВ, конструкция 1980 г., Для умеренного климата, категория размещения 1;

3. ТСЗ-100/10-79УЗ — трехфазный сухой трансформатор защищенного исполнения номинальной мощностью 100 кВ-А, класс напряжения 10 кВ, конструкция 1979 г., для умеренного климата, категория размещения 3.

Рис. 2.17. Общий вид трансформаторов с регулированием напряжения

под нагрузкой ТМН-560/35, ТМН-1000/35, ТМН-1800/35 (а) и эскизы

крышек трансформаторов ТМН-3200/35 (б) и ТМН-5600/35 (в):

7— газовое реле; 2 — термосигнализатор; 3 — заземление; 4 — переключающее

устройство; 5 — съемная рукоятка переключающего устройства

2.4. Регулирование напряжения трансформаторов

Для нормальной работы потребителей необходимо поддерживать определенный уровень напряжения на шинах подстанции.

8 электрических сетях предусматриваются различные способы регулирования напряжения, одним из которых является изменение
коэффициента трансформации трансформаторов.

Обмотки трансформаторов снабжаются дополнительными ответвлениями, с помощью которых можно изменять коэффициент трансформации, что дает возможность поддерживать на шинах НН (СН) подстанций напряжение, близкое к номинальному, когда первичное напряжение отклоняется по тем или иным причинам номинального. Переключение ответвлений может происходить без возбуждения (ПБВ), т. е. после отключения всех обмоток от сети, или под нагрузкой (РПН).

Устройствами ПБВ снабжаются почти все трансформаторы небольшой мощности. Они позволяют регулировать напряжение ступенями относительно номинального на ±5 %. С помощью ручных трехфазных и однофазных переключателей.

Устройство ПБВ не позволяет регулировать напряжение в течение суток, так как это потребовало бы частого отключения трансформатора, для переключения ответвлений, что по условиям эксплуатации недопустимо. Обычно ПБВ используется только для сезонного регулирования напряжения.

Регулирование под нагрузкой позволяет переключать ответвления обмотки трансформатора без разрыва цепи. Устройство РПН предусматривает регулирование напряжения в различных пределах в зависимости от мощности и напряжения трансформаторов (от ±10 до ±16% ступенями приблизительно по 1,5%).

Регулировочные ступени выполняются на стороне ВН, так как меньший по значению ток позволяет облегчить переключающее устройство. Для расширения диапазона регулирования без увеличения числа ответвлений применяют ступени грубой и тонкой регулировки (рис. 2.18, а).

Регулирование напряжения в автотрансформаторах имеет некоторую особенность. Если ответвления выполнить в нейтральной точке (рис. 2.18, б), то это позволит облегчить изоляцию переключающего устройства и рассчитать его на меньший ток, так как в общей обмотке автотрансформатора проходит разность токов. Такое регулирование называется связанным, т. е. при переключении ответвлений одновременно меняется число витков в обмотках ВН и СН, что приводит к резким изменениям индукции в сердечнике и колебаниям напряжения на обмотке НН.

Независимое регулирование в автотрансформаторе можно осуществить с помощью регулировочной обмотки на линейном конце среднего напряжения (рис. 2.18, в). В этом случае переключающее устройство должно быть рассчитано на полный номинальный ток, а изоляция его — на полное напряжение средней обмотки.

Устройство переключателя РПН приводится в действие дистанционно со щита управления и автоматически.

Рис. 2.18. Схемы РПН трансформаторов:

а — включения регулировочных ступеней; б — регулирования напряжения в автотрансформаторе (показана одна фаза); ответвления в нейтрали (без реверса); в— ответвления на линейном конце обмотки СН (с реверсом); АЬ — основная обмотка; be — ступень грубой регулировки; de — ступени плавной регулировки; П — переключатель; И — избиратель

2.5. Группы соединений обмоток трансформатора

Группы соединений обмоток трансформаторов определяются и характеризуются взаимным угловым смещением линейных векторов ЭДС в обмотках ВН, СН и НН. Смещение этих векторов определяется схемой соединения обмоток в звезду или треугольник и направлением их намотки. Соединяя обмотки ВН, СН и НН по этим схемам и изменяя направления их намотки, получают различные группы соединения обмоток трансформаторов. При различных соединениях обмоток в звезду и треугольник можно получить 12 различных углов сдвига фаз линейных ЭДС от 0 до 330° через каждые 30°, т. е. получить 12 различных групп.

Для определения угла сдвига фаз удобно пользоваться часовым обозначением — стандартным. Часовое обозначение векторов ЭДС заключается в следующем: вектор линейной ЭДС обмотки ВН изображается на часовом циферблате минутной стрелкой и всегда устанавливается на 0 (12) ч, а вектор линейной ЭДС обмотки СН (трехобмоточного трансформатора) или НН изображается часовой стрелкой и указывает группу в часовом обозначении.

В условном обозначении группы соединения обмоток трансформаторов первая буква указывает соединение обмотки ВН, а буквы через косую определяют соединение обмотки НН для дву-хобмоточного (например, YН/Д,) или соединение обмоток СН и НН для трехобмоточного трансформатора (например, YН „/ YН „/Д,, где YН — звезда с нейтралью), цифры указанные через тире характеризуют угол сдвига фаз линейных ЭДС в часовом обозначении (для двухобмоточного трансформатора пишут одну цифру, а для трехобмоточного — две: первая — группа соединения между обмотками ВН и СН, вторая — между обмотками ВН и НН).
