Характеристики фильтр-прессов передвижных установок

Данные установки	ФП-2-3000	ФП-4-4	ФПР-2,2- 315/169
Производительность, м3/ч	3	4	3
Поверхность фильтрации, м2	1,8	2	2,2
Максимальное рабочее давление фильтрации, МПа (кгс/см2)	0,4 (4)	0,5(5)	0,45(4,5)
Объем рамного пространства, м3	0,017	0,02	0,014
Число рам, шт.	16	19	11
Содержание механических примесей в масле после трех циклов его обработки (при исходном содержании от 0,01 до 0,03% массы), % массы, не более	0,005	0,0004
Вид фильтрационного материала	Картон	ДРКБ	Картон
Потребляемая мощность, кВт	1,3	2,0	4,0
Габаритные размеры, мм	1000х572х х982	1480х605х х840	1700x760x х!20
Масса, кг	215	270	530

Таблица 3.6

Характеристики основных фильтрационных материалов

Характеристика	Технический картон	Бумага ДРКБ	Материал МФ-16
Основа	Целлюлоза	Вискозно-штапельное волокно
Относительное сопротивление продавливанию, кг/см2, не менее	1,14	2,5
Толщина, мм	0,6. ..1,0	0,6	1,2
Тонкость фильтрации (при одном слое), мкм	20. ..25	4. ..12	5. ..10
Время фильтрования, с, не более	—	5	5
Капиллярная впитываемость в среднем по двум направлениям, мм, не менее	51

Окончание табл.6

Характеристика	Технический картон	Бумага ДРКБ	Материал МФ-16
Ширина листа, мм	—	550±5	830±5
Плотность, г/см3	—	0,25	—
Масса 1 м2, г	275	240	250

При фильтровании через фильтр-прессы трансформаторное масло под давлением 0,4...0,6 МПа продавливается насосом через пористую среду (бумагу, картон) с большим количеством капилляров, задерживающих в себе частички воды и примесей размером более 10... 15 мкм.

Помимо механических примесей, необходимо удалить из масла влагу. Для этого применяют сушку распылением в вакууме (рис. 3.1). Сущность метода заключается в том, что в специальной вакуумной камере производится тонкое распыление увлажненного масла. Образующиеся при этом пары воды отсасываются вакуумным насосом, а осушенное масло выпадает в виде капель на дно камеры.

Предохранение масла от увлажнения в процессе эксплуатации трансформатора осуществляется с помощью воздухоосушительных фильтров, конструкция которых может быть четырех модификаций: с массой силикагеля 1, 2, 3 и 5 кг. В резервуары с маслом вместимостью до 60 м3 устанавливают по одному фильтру с массой силикагеля 5 кг, а в резервуары вместимостью более 60 м3 — по два фильтра с массой силикагеля по 5 кг.

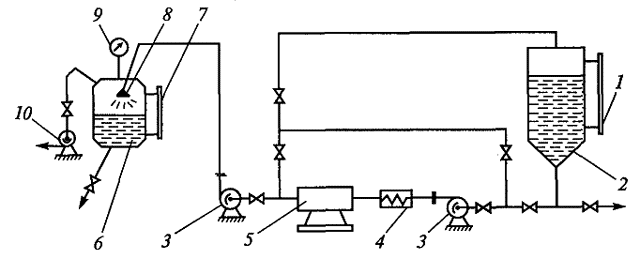

Рис. 3.1. Схема вакуумной (холодной) сушки трансформаторного масла: 1 — маслоуказательное стекло; 2 — бак сырого грязного масла; 3 — масляные насосы (Ры = 2...3 кг/см2); 4 — подогреватель масла (Гм = 50...60 °С); 5— центрифуга и фильтр-пресс; 6 — вакуумный бак чистого масла; 7 — маслоуказательное стекло; 8 — распылитель масла (форсунка); 9 — вакуумметр; 10 — вакуумный насос (.Рвак = 5... 15 мм рт. ст.)

Таблица 3.7

Характеристики силикагеля технического (ГОСТ 3956—76)

Характеристика	Гранулированный мелкопористый	Гранулированный крупнопористый	Кусковой мелкопористый
КСМГ	шсмк	кскг	шскг	МСКГ	АСКГ	ксмк	ШСМК	МСМК	АСМК
высшего сорта	первого сорта
Внешний вид	Стекловидные прозрачные или стекловидные матовые зерна овальной или сферической формы	Стекловидные прозрачные или стекловидные матовые зерна овальной сферической или неправильной формы (цвет — от бесцветного до темного с черными включениями)	Стекловидные прозрачные или матовые зерна неправильной формы
Номинальный размер зерен, мм	2,8. ..7	2,8... 7	1...3.6	2,8... 7	1...3.6	0,25... 2	0,2. ..0,5	2,8... 7	1,5. ..3,6	0.25...2	0.2...0.5
Количество зерен, размер которых меньше нижнего предела, %, не более	5	5	5	5	5	3,5	3,5	5	5	3	3
Количество зерен, размер которых больше верхнего предела, %, не более	1	1	1	1	1	3	2	3	3	3	3
Механическая прочность зерен, %, не менее	98	94	85	80	80	Не нормируется	92	80	Не нормируется

Насыпная плотность,	780	720	720	400...	400...	400...	400...	670	670	670	670
г/дм3, не менее				...500	...500	...500	...500
Влагоемкость, %, менее,
при относительной
влажности воздуха, %:
20	9,5	9	9	Не нормируется	10	10	9,5	9,5
40	17	16	16	Не нормируется	20	20	20	12
60	27	27	23	Не нормируется	29	29	29	28
100	Не нормируется	70	70	70	70	Не нормируется
Потери при высушива -	8	10	10	5	5	5	5	10	10	10	10
нии, %, не более

Примечания: 1. Мелкопористый силикагель может поставляться с показателем потерь при высушивании не более 2%.

Первая буква в обозначении марки силикагеля означает: К — крупный, Ш — шихта, М — мелкий, А — активированный.

Для контроля относительной влажности среды применяется силикагель-индикатор (ГОСТ 8984—75): цвет зерен от синего до
светло-голубого; размер зерен 1... 3,5 мм; количество зерен размером 1... 3,5 мм не менее 95 %; влагоемкость при 20 "С и относительной влажности 20% - 8... 13 мг/см3, 35% - 13...20 мг/см3 и 50% - 20...28 мг/см3.

Наряду с отечественными марками силикагеля в термосифонных и адсорбционных фильтрах трансформаторов может при
меняться гранулированный силикагель марки TC-TROCKEN-PERLENTR производства ФРГ, имеющий насыпную плотность440 г/дм3, механическую прочность 98,4% и влагоемкость при относительной влажности 100% не менее 81,2%.

Таблица 3.8

Емкость термосифонных фильтров для регенерации масла

Емкость фильтра по силика-гелю, кг	Расчетное количество масла, кг	Двухобмоточные трехфазные трансформаторы	Трехобмоточные трансформаторы на ПО кВ
		на 35 кВ	на 110 кВ
		с ^НОМ) кВ-А	Масса масла, кг	с- '-'номз кВ-А	Масса масла, кг	с *^НОМ' кВ-А	Масса масла, кг
10	1000	320	970	—	—	—	—
25	2500	1000	2170	—	—	—	—
50	5000	3200	4970	—	—	—	—
75	7500	5600	6200	—	—	—	—
75	7500	7500	6600	—	—	—	—
75	7500	10000	6300	—	—	—	—
75	7500	15000	7400	—	—	—	—
100	10000	20000	8300	—	—	—	—
125	12500	31500	12400	—	—	—	—
125	12500	—	—	5600	13000	—	—
150	15000	40500	14500	7500	15700	—	—
150	15000			10000	15200	—	—
175	17500	_		15000	16000	5600	17300
175	17500			20000	17800	7500	18700
200	20000			31500	21 500	10000	19800
200	20000			40500	25800	15000	20700
2x150	30000			60000	30600	20000	22500
2x150	30000			70000	32700	31500	29500
2x200	40000			—	—	40500	35700
2x200	40000	—	—	—	—	60000	39 100

В качестве сорбента в фильтрах применяют мелкопористый силикагель (табл. 3.7). Силикагель марок КСКГ и ШСКГ имеет меньшую влагоемкость по сравнению с силикагелем марки КСМК.
