Мотолодка "Воронеж" (стр. 10 )

 Усовершенствования, выполняемые владельцами мотолодки, в основном касаются повышения ее мореходных качеств (установка наделок-булей или фальшборта в кормовой части) и комфортабельности (устройство полурубок, улучшение оборудования). Существует много конструкций «Казанок» с водометными стационарными установками, на подводных крыльях, амфибий.

 «Казанка-М» и «Южанка» отличаются от исходной модели — «Казанки» — бортовыми булями, приклепываемыми в кормовой части корпуса. Були имеют герметичную конструкцию и объем 52 л, увеличиваюг общую ширину лодки на 400 мм и служат дополнительными отсеками плавучести, обеспечивающими непотопляемость лодки. На многих лодках серии були заполнялись пенополистиролом.

 Корпуса лодок изготовлялись клепаной конструкции из дюралюминия, со смешанной системой набора, состоящего из продольных ребер жесткости, шпангоутов и двух переборок. Толщина обшивки днища — 1,5—1,8 мм; бортов и палубы — 1 мм. Водонепроницаемая форпиковая переборка выделяет герметичный отсек непотопляемости, вторая переборка с запираемой дверцей — багажник для походного снаряжения.

 Мотолодки оборудовались жесткими сиденьями со спинками, ветровым стеклом; снабжались распашными веслами с уключинами. Дополнительно отдельные серии лодок комплектовались дистанционным управлением мотором и тентовым устройством.

 Эксплуатация лодок допускается при удалении от берега до 1500 м и волнении не выше 2 х баллов. Максимальная скорость лодки под мотором «Вихрь» составляет 37—40 км/ч, с полной нагрузкой — 30 км/ч. Под мотором «Москва» мощностью 10 л. с. соответствующие скорости 25 и 12 км/ч

Мотолодки "Обь", "Обь-М", "Обь-3"

Основные данные:	"Обь"	"Обь-М"	"Обь-3"
Длина наибольшая, м	4.20	4.24	4.30
Ширина наибольшая, м	1.45	1.52	1.56
Высота борта на миделе, м	0.55	0.61	0.67
Угол килеватости днища на транце	4°	4°	--
Масса с оборудованием и снабжением, кг	140	170	185
Грузоподъемность, кг	400	400	400
Пассажировместимость, чел.	4	4	4
Допустимая мощность ПМ, л. с.	25	30	30
Скорость под мотором:	"Вихрь" (20 л. с.)	"Вихрь-М" (25 л. с.)	"Вихрь-30"
с полной нагрузкой, км/ч	34	31~32	40
максимальная, км/ч	40	34~36	--

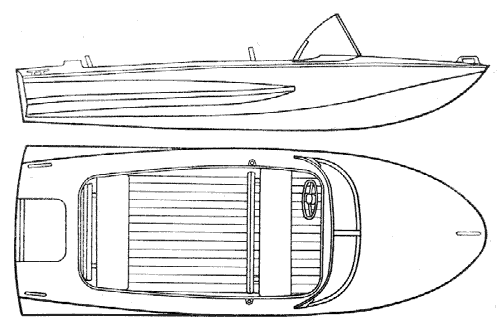

Мотолодка "Обь"

 Прототипом для создания лодки «Обь» послужила пластмассовая мотолодка «ПК-5», проект которой был опубликован в сборнике «Катера и яхты», № 2, 1964 г. Благодаря отличным ходовым качествам и мореходности «Обь» быстро завоевала популярность среди любителей водно-моторного спорта и туризма в нашей стране. Она широко используется для дальних спортивных плаваний, соревнований, в качестве прогулочной и рыболовной лодки. Она отличается неприхотливостью в эксплуатации и сравнительно небольшой массой, облегчающей ее хранение на берегу.

 «Обь» имеет остроскулыи плиссирующий корпус с днищем «закрученного» типа с сужением кормы у транца и высоко поднятой скулой в носу. Важными элементами, повышающими остойчивость и мореходность лодки, являются бортовые наделки-були длиной по 2,5 м. Вместе с носовым герметичным отсеком они обеспечивают непотопляемость лодки. Общий объем булей — 65 л, носового отсека — 200 л.

 В кокпите размером 2,1х1,15 м расположены два двухместных мягких сиденья. В носовом отсеке имеется небольшой багажник. Для осмотра герметичного форпика в палубе предусмотрен лючок с герметичной крышкой, закрепляемой на винтах. Кокпит спереди защищен гнутым ветровым стеклом. У транца оборудована подмоторная ниша.

 Корпус лодки клепаной конструкции изготовлен из листов дюралюминия Д16 толщиной 1,5~2 мм, герметичность швов обеспечивается прокладкой тиоколовой ленты.

 Лодка поставлялась в торговую сеть без тента и с минимальным снабжением. В производство этой модели было прекращено в связи с переходом на выпуск мотолодки «Обь-М».

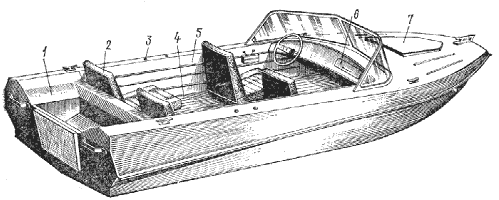

Мотолодка "Обь-М"

 Дюралюминиевая мотолодка «Обь-М» выпускалась с 1975 г. вместо мотолодки «Обь». При разработке обводов были использованы результат модельных испытаний этой лодки, проведенных в бассейне ЦАГИ. Увеличена килеватость днища в носовой части, благодаря чему снизились ударные нагрузки при ходе на волнении. На «Оби-М» разрешается выходить при волнении до 3 баллов с удалением от берега на 3 км. Развитая вторая скула, заменившая наклонные були, обеспечила увеличение общей площади глиссирующих поверхностей, что в конечном итоге повлияло на улучшение стартовых характеристик лодки. При увеличении нагрузки вплоть до полной скорость лодки снижается незначительно — всего на 3~4 км/ч. Кроме того, появление второй скулы и значительное увеличение ширины по палубе в кормовой части корпуса существенно повысило безопасность плавания.

 Корпус изготавливался из дюралюминиевых сплавов Д16 и Д1 клепаной конструкции. Система набора — смешанная. Обшивка и транец штампуются из листов толщиной 2 мм. В соединениях используется уплотнительная тиоколовая лента и замазка. Корпус собирается из двух секций: нижней и верхней (палубы), стык по всему периметру окаймляется прессованным профилем, который служит привальным брусом.

 Непотопляемость лодки обеспечивается пенопластовыми блоками, уложенными вдоль бортов и в нижней части форпика.

 Пространство под носовой палубой использовано под багажный отсек с герметически закрывающимся люком в палубе. Дополнительный багажный отсек выгорожен в корме. Он рассчитан на размещение штатного бачка и четырех 10-литровых канистр. Для доступа в этот отсек сделаны два расположенных по бокам от подмоторной ниши лючка, закрывающихся крышками.

 Пассажиры размещаются на четырех мягких сиденьях, которые можно легко снять с лодки или разложить в спальные места. Расположение сидений можно регулировать, сдвигая их как по длине, так и по ширине лодки.

 Лодка оборудована ветровым стеклом, съемным тентом и дистанционным управлением подвесным мотором, деревянными сланями. Боковины тента откидные; в скатанном положении они закрепляются лямками. В снабжение входят весла, спасательный линь, ремонтная аптечка.

 Под мотором «Вихрь-М» скорость с одним водителем составляет 34—36 км/ч, а с полной нагрузкой 31—32 км/ч.

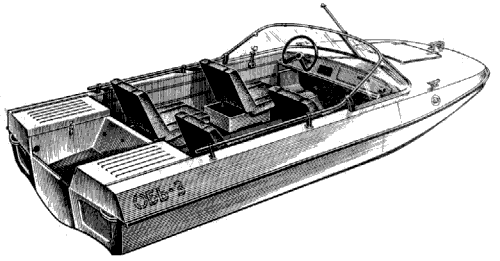

Мотолодка "Обь-3"

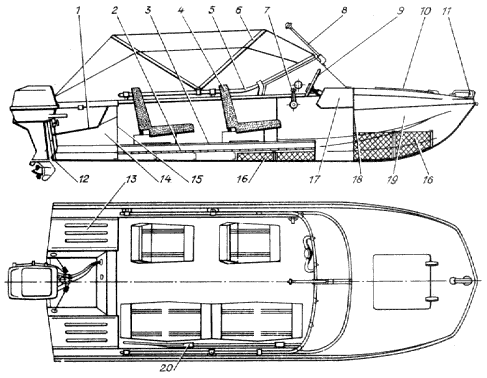

Общее устройство мотолодки "Обь-3"

 Приступая к разработке конструкции мотолодки „Обь-3", которая должна заменить модели «Обь» и „Обь-М", конструкторы Новосибирского авиазавода имени стремились максимально учесть пожелания и предложения владельцев этих моделей лодок.

 Новая модель имеет тримаранные обводы днища в носовой части, переходящие в корме в обводы типа "крыло чайки". Во время движения в переходном режиме носовая волна гасится спонсонами, увеличивая подъемную силу, а при глиссировании при помощи тех же спонсонов в туннелях создается воздушная подушка, которая уменьшает смачиваемую поверхность днища. За счет отгиба скулы при максимальных скоростях снижается волнообразование, увеличивается динамическая остойчивость лодки. Два продольных редана повышают гидродинамическое качество и придают днищу дополнительную жесткость. Носовые шпангоуты имеют значительную килеватость, что обеспечивает мягкость хода и хорошую всхожесть на волну. Все эти особенности обводов улучшают гидродинамические характеристики «Оби-3» по сравнению с „Обью-М".

 Корпус и весь внутренний набор (шпангоуты, стрингеры) изготовлены из высокопрочных алюминиевых сплавов Д16 и Д1. Детали соединены заклепками с прокладкой герметизирующего материала. Изнутри борта кокпита и подмоторного отсека зашиты легкосъемными алюминиевыми панелями.

 В кокпите мотолодки установлены четыре удобных кресла с мягкими съемными подушками. При необходимости кресла легко раскладываются в спальные места. Мотолодка оборудована однорычажным ДУ газом и реверсом двигателя, а также рулевым ДУ. От встречного ветра и брызг экипаж предохраняет ветровое стекло, установленное на палубе. По верхнему краю стекла сделана жесткая трубчатая окантовка, которая переходит в удобные леера-поручни по бортам. «Обь-3» оборудована быстросъемным тентом, который надежно защищает пассажиров от непогоды. Каркас тента изготовлен из тонкостенных металлических труб.

 В носовой части расположено багажное отделение с откидывающейся крышкой люка. Для размещения штатного бачка и запасных емкостей с топливом в кормовой части лодки предусмотрен подмоторный отсек с люками. На днище между креслами уложен деревянный пайол шириной 380 мм. Для обеспечения непотопляемости по бортам и днищу установлены блоки плавучести. Для удобства швартовки судна на палубе предусмотрены две утки. Для транспортировки имеются три подъемных рыма — один носовой и два кормовых (на транце). Мотолодка укомплектована ходовыми огнями, черпаком, спасательным линем, швартовным концом, веслами, ремонтной аптечкой.

 Ходовые испытания новой модели с подвесным мотором «Вихрь-30» и штатным гребным винтом проводились на Обском водохранилище и реке Обь. С полной нагрузкой скорость составила 40 км/ч. Лодка имеет достаточную статическую и динамическую остойчивость — на полном ходу при самой резкой перекладке руля перевернуть судно практически невозможно. Мореходные испытания проводились при максимально допустимой волне. При движении под любыми курсовыми углами к бегу волн кокпит не забрызгивается.

Мотолодка "Ока-4"

Основные данные:
Длина наибольшая, м	4.25
Ширина наибольшая, м	1.48
Высота борта на миделе, м	0.71
Угол килеватости днища на транце	14°
Масса с оборудованием и снабжением, кг	190
Грузоподъемность, кг	400
Пассажировместимость, чел.	4
Допустимая мощность ПМ, л. с.	30
Скорость под мотором:	"Вихрь-М" (25 л. с.)
с полной нагрузкой, км/ч	30.4
с одним водителем, км/ч	41.4

Мотолодка "Ока-4".

 Проектант ЦКБ — по судам на подводных крыльях

 Мотолодка «Ока-4» производилась Горьковским авиазаводом им. Орджоникидзе. «Ока» рождалась в муках. Первоначальные опытные образцы имели угол килеватости днища на транце 6° и толщину обшивки 1.5 мм. При глиссировании на волнении прочность корпуса была недостаточной. Зато четвёртый вариант лодки был уже тщательно "доведён", получил килеватость днища 14° и более толстую обшивку, что решило проблему прочности.

 Корпус лодки изготовлялся из дюралюминия Д16АТ клепаной конструкции. Толщина Наружной обшивки — 2 мм. Непотопляемость обеспечена кормовым и носовым блоками плавучести из пенопласта. Лодка оборудована съемным складным тентом и рулевым устройством, ветровым стеклом и мягкими диванами, под которыми имеются вместительные рундуки. Место для багажа, защищённое от воды, имеется под носовой палубой. Подмоторная ниша (рецесс) имеет такие размеры и форму, что в ней свободно размещаются два штатных топливных бака подвесных моторов. Размеры кокпита 2,12х1,34 м.

 Одновременно выпускались три модификации лодки:
1. В полной комплектации, описанной выше, вес - 190 кг, цена 685 руб.;
2. C жёсткими сиденьями, по конструкции аналогичными мягким, вес - 171 кг, цена 640 руб.;
3. С жёсткими банками без спинок, без тента и дистанционного управления, вес - 152 кг, цена 570 руб.

Модификации лодки с неполной комплектацией весили и стоили значительно меньше, что позволяло покупателю выбрать судно в соответствие со своими потребностями и возможностями.

 Значительная килеватость днища обеспечивает «Оке-4» достаточную мореходность при плавании по большим рекам и в прибрежной зоне водохранилищ и морей. Для устойчивого глиссирования с полной нагрузкой «Оке-4» необходим мотор мощностью 25 л. с., а при нагрузке в 300 кг достаточно мотора мощностью 20 л. с.
