Мотолодка "Воронеж" (стр. 8 )

 Высокие комингсы палубной секции и ветровое стекло являются продолжением борта и защитой кокпита от брызг. В плохую погоду кокпит можно полностью закрыть складным тентом, основой которого служат трубчатые дуги из легкого сплава.

 В кокпите, имеющем размеры 1,75x1,2 м, устанавливаются три жестких кресла из стеклопластика. Для уменьшения крена лодки при плавании без пассажиров кресло водителя устанавливается в ДП. От заливания кокпита с кормы защищает рецесс-подмоторная ниша, отформованная в секции палубы. Непотопляемость обеспечивается блоками пенопласта ПСБ, которые закреплены в носу под палубой, в корме — в районе подмоторной ниши, и в комингсах кокпита. Эксплуатация лодки допускается при высоте волны не более 0,5 м.

 Максимальная скорость на испытаниях с мотором "Нептун-23" составила 49,5 км/ч (со штатным гребным винтом, имеющим шаг 300 мм). С полной нагрузкой (3 чел.) рекомендуется винт с шагом 280 мм; при этом скорость составляет 42 км/ч.

 Лодка оборудовалась рулевым управлением и снабжалась распашными веслами с уключинами. Возможное применение «Афалины»— короткие скоростные прогулки и туризм выходного дня.

 При испытаниях лодки журналистами "Катеров и Яхт" были отмечены хорошие ходовые и мореходные качества "Афалины". Многие владельцы "Афалин" успешно эксплуатировали лодки, было совершено путешествие из Якутска в европейскую часть России.

 Однако первоначальные идеи, заложенные в проект "Афалины" не удалось реализовать в полной мере. Вес серийных лодок (130 кг) превысил проектный (100 кг). Цена тоже оказалась велика и мало отличалась от цены четырёхместных лодок, в результате спрос на эту перспективную модель оказался ниже ожидавшегося. В довершение всех бед у части выпущенных "Афалин" начало трескаться днище в районе киля. К сожалению, завод отказался от доводки этой интересной мотолодки и предпочёл производить "проверенные" гребно-моторные "Пеллы".

Мотолодка "Дельта" (образца 1978г.)

Основные данные:
Длина наибольшая, м	4.63
Ширина наибольшая, м	1.84
Высота борта на миделе (до привального бруса), м	0.68
Угол килеватости днища на транце	12°
Масса с оборудованием и снабжением, кг	220
Грузоподъемность, кг	400
Пассажировместимость, чел.	5
Допустимая мощность ПМ, л. с.	60
Скорость хода под двумя моторами "Вихрь-30", км/ч:
с одним водителем	50.5
с полной нагрузкой	45.5

 Пластмассовая мотолодка «Дельта» предназначена для первоначального обучения и проведения тренировок воднолыжников, а также для судейства и обеспечения соревновании по гребному, водно-моторному и другим водным видам спорта. Мотолодка может быть использована также для служебных разъездов и в качестве прогулочного и туристского судна.

 «Дельта» имеет просторный кокпит, оборудованный кормовым трехместным диваном и двумя передними раздельными креслами. При необходимости диван и кресла раскладываются в удобные спальные места: спинка кормового дивана снимается и устанавливется перед его сиденьем, спинки кресел откидываются назад и фиксируются в горизонтальном положении. В основаниях кресел устроены рундуки; под диваном установлен топливный бак емкостью 100 л, заправочная горловина которого выведена на палубу Дополнительные места для различного снаряжения имеются под носовой палубой, съемным пайолом кокпита, за спинкой кормового дивана, в бортовых нишах.

 Обводы корпуса — плоско-килеватые со скуловым брызгоотбойником и продольными реданами. Для уменьшения забрызгивания бортам в носу придан значительный развал. Бортовые ветви шпангоутов — слегка вогнутые с небольшим уступом посередине высоты борта; благодаря этому повышается жесткость наружной обшивки.

 Конструктивно корпус состоит из трех основных деталей: наружной обшивки, палубы и внутренней секции, отформованных из стеклопластика на основе смолы НПС-609-21М и стеклотканей марок Т-11-ГВС-9 и ТР-0.56-ГВС-9. Толщина корпуса на днище — 4—5 мм; на бортах — 3—4 мм; толщина палубной и внутренней секций — 2—3 мм. Внутренняя секция заменяет набор корпуса, обеспечивая его прочность и жесткость, служит основанием для монтажа оборудования. Палуба с корпусом соединена посредством склейки по фланцам, которые образуют линию борта. Снаружи соединение закрывается поливинилхлоридным профилем — привальным брусом.

 На испытаниях «Дельта» с двумя моторами «Нептун-23» развила максимальную скорость 48,2 км/ч; с экипажем 5 чел. — 43,2 км/ч. Под двумя "Вихрями" мощностью по 30 л. с. были соответственно получены скорости 50,5 и 45,5 км/ч Мотолодка сохраняла скорость на всех курсах по отношению к волне высотой 0,5—0,6 м; радиус циркуляции составлял 10—12 м.

 Мотолодка «Дельта» выпускалась небольшой серией и поставлялась только по заявкам спортивных организаций. Однако в настоящее время если задаться целью, возможно приобрести списанную "Дельту" в каком-нибудь спортобществе. Поскольку в спортобществах техника эксплуатировалась по принципу "всё вокруг колхозное", т. е. весьма небрежно, на лодках могут быть разбиты ветровые стёкла, отсутствовать дистанционное управление и мягкие подушки сидений, зато корпус, как правило в хорошем состоянии и не потребует больших усилий для ремонта.

Мотолодка "Крым"

Основные данные:
Длина наибольшая, м	4.20
Ширина наибольшая, м	1.55
Высота борта на миделе, м	0.65
Угол килеватости днища на транце	4.5°
Масса с оборудованием и снабжением, кг	170
Грузоподъемность, кг	400
Пассажировместимость, чел.	4
Допустимая мощность ПМ, л. с.	30
Скорость под мотором:	20 л. с.
с полной нагрузкой, км/ч	30
с одним водителем, км/ч	36

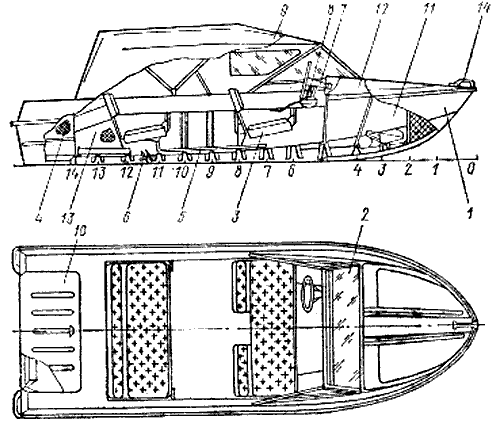

Мотолодка "Крым".

Мотолодка «Крым», выпускаемая с 1970 г., предназначена для туризма и прогулок по рекам, прибрежным зонам водохранилищ и морей при высоте волны до 0,75 м и удалении от берега до 3000 м. В настоящее время выпускается модернизированная модель «Крым-М», отличающаяся от первоначального проекта повышенной прочностью корпуса и дополнительными удобствами для экипажа. Корпус изготовлен из алюминиево-магниевого сплава АМг5, соединение деталей выполняется посредством контактной и аргоно-дуговой сварки. Материал корпуса обладает повышенной коррозионной стойкостью, благодаря чему лодка может эксплуатироваться в морской воде. Толщина обшивки днища — 2 мм, бортов и палубы — 1.5 мм. В конструкции широко применена штамповка листовых деталей. Набор корпуса в ранее выпущенной серии был выполнен по смешанной системе: с продольными стрингерами и шпангоутами; в модели «Крым-М» днище подкреплено исключительно штампованными шпангоутами П-образного профиля.

 Выпукло-килеватые обводы днища с умеренной килеватостью и скуловым брызгоотбойником обеспечивают высокое гидродинамическое качество.

 В кокпите с размерами 2,05х1,3 м расположены мягкие сиденья. Носовые имеют две независимые спинки со съемными подушками; эти спинки могут быть откинуты вниз, например, для работы веслами. Спинка кормового дивана сплошная; откидываясь, она открывает доступ в кормовой багажник. Все сиденья - легко снимаются. Уложив их на пайолы, можно быстро устроить мягкую постель на троих.

 У транца установлена водонепроницаемая переборка, ограждающая моторный отсек, который сверху закрывается крышкой. Переборка препятствует попаданию воды, загрязненной горючим, в кокпит лодки. Транец и переборка снабжены быстрооткрывающимнся сливными устройствами, причем пружинную пробку в транце можно открыть на ходу мотолодки. В моторном отсеке можно хранить уложенный поперек лодки мотор и бак к нему, причем крышку можно запереть на замок. На ходу крышка укладывается под носовое сиденье.

 В форпике оборудован багажник для походного снаряжения, а над ним небольшой рундук с крышкой.

 Непотопляемость лодки обеспечивается блоками пенопласта, закрепленными под кормовым сиденьем и в носу около форштевня. Полностью залитая водой лодка остается на плаву в положении на ровный киль.

 В комплект снабжения входит дистанционное управление поворотом, реверсом и газом подвесного мотора. Слева от рулевой колонки закреплена кнопка «стоп». Съемный тент из палаточной ткани используется в двух вариантах: в полуоткрытом варианте устанавливается только верхняя часть его для защиты от солнца. В непогоду к верхней части пристегиваются глухие боковины, снабженные окнами из прозрачной пленки. Плоское ветровое стекло имеет бортовые щитки, защищающие кокпит от забрызгивания.

 Лодка комплектуется парой разборных весел с уключинами, черпаком, запасным днищевым блоком плавучести.

Мотолодка "Ладога-2"

Основные данные:
Длина наибольшая, м	4.65
Ширина наибольшая, м	1.95
Высота борта на миделе, м	0.88
Масса с оборудованием и снабжением, кг	400
Грузоподъемность, кг	400
Пассажировместимость, чел.	4-5
Допустимая мощность ПМ, л. с.	60
Скорость с полезной нагрузкой 400 кг, км/ч:
с двумя моторами по 25 л. с.	42
с двумя моторами по 30 л. с.	46
Скорость с полезной нагрузкой 200 кг, км/ч:
с одним мотором 30 л. с.	36
с двумя моторами по 30 л. с.	52

«Ладога-2» — стеклопластиковая мотолодка со сложными тримаранными обводами корпуса. Широкая, скругленная под большим радиусом, килевая часть днища представляет эффективную глиссирующую поверхность. Выпукло-вогнутая профилировка днища способствует мягкому ходу на волне. Судно имеет высокую остойчивость на стоянке, которая обеспечивается благодаря спонсонам, имеющимся в носовой половине длины корпуса. Для облегчения выхода на глиссирование и устойчивого движения при большой нагрузке предусмотрен широкий уступ-брызгоотбойник по всей длине скулы. На бортах в кормовой половине корпуса отформован слом, на днище — по одному продольному редану на каждый борт от киля. Корпус формуется из стеклопластика на основе смолы НПС-609-21М, армированной стеклотканью Т-11-ГВС-9. Толщина днища и транца — 4 мм (семь слоев стеклоткани), бортов — 3 мм (пять слоев).
