Мотолодка "Воронеж" (стр. 7 )

 Лодка снабжается двумя мягкими креслами и съемным мягким кормовым диваном, спинка которого прикреплена к кормовому комингсу кокпита, рулевым устройством, складным тентом, ветровым стеклом, веслами-гребками.

 С подвесным мотором мощностью 20 л. с. «Нептун-2» глиссирует с 3 чел. на борту, развивая скорость 30—32 км/ч; максимальная скорость — 39 км/ч. Эти цифры могут быть повышены благодаря применению грузовых гребных винтов с шагом 240~260 мм (для моторов «Вихрь»). С двумя моторами мощностью по 20 л. с. скорость лодки с одним водителем превышает 50 км/ч.

 К недостаткам мотолодки любители дальних путешествий относят мелкий и недостаточно просторный кокпит, отсутствие вместительных багажников для походного снаряжения и запасов горючего, большую массу корпуса. Поэтому лодку можно рекомендовать в основном как прогулочную, хотя ее мореходность (допускается эксплуатация при высоте волны до 0,75м) достаточна для плавания в довольно суровых условиях. Достоинства судна обусловлены применением для его корпуса стеклопластика: «Нептун-2» элегантен, прочен, неприхотлив в эксплуатации.

 Мотолодка «Нептун-2» была снята с серийного производства в связи с заменой новой моделью — «Нептун-3».

 Пластмассовая мотолодка «Нептун-3», выпуск которой был освоен в 1976г., — комфортабельное и мореходное судно, приспособленное как для непродолжительных прогулок и воднолыжного спорта, так и для длительных путешествий. Она имеет высокий надводный борт, просторный кокпит с размерами 2х1,5м, уширенный обвод палубы у форштевня.

 Обводы корпуса — изогнуто-килеватые, с умеренной килеватостью днища у транца, высоко поднятой скулой у форштевня и значительным развалом бортов. Днище снабжено двумя продольными реданами; на бортах имеется уступ, служащий брызгоотбойником и обеспечивающий жесткость обшивки. Просторная кормовая ниша рассчитана на спаренную установку подвесных моторов.

 Кокпит оборудован сиденьями в виде боковых продольных рундуков, что дает возможность при необходимости устроить удобные спальные места для 3 чел.

 Длина рундука с уложенной в качестве изголовья спинкой сиденья — более 2 м, ширина — 0,55м. В рундуках можно разместить снабжение и багаж пассажиров, рыболовные принадлежности. Под носовой палубой оборудован багажный отсек, отделенный от кокпита переборкой. Погрузка вещей в него осуществляется через палубный люк. Здесь можно хранить туристское снаряжение, а на стоянке—матрацы, сиденья и т. п.

 Опущенный вниз столик-крышка, расположенный на кормовой переборке, служит крышкой люка в отсек под моторным рецессом, который предназначен для хранения бензобаков, канистр и инструмента.

 В закрытом положении столик можно закрыть на замок. Мотолодка комплектуется рулевым управлением. Рукоятка ДУ газом и реверсом моторов может быть закреплена на специальном кронштейне, установленном на продольном рундуке сбоку от водителя. Рядом с водителем находится пульт включения-выключения ходовых огней и зажигания мотора. Схема предусматривает подключение ходовых огней к системе освещения подвесного мотора.

 Высота от сидений до верхнего полотнища складного съемного тента — 900~950 мм, что позволяет свободно перемещаться в лодке при поставленном тенте. В полотнище тента имеются боковые и кормовое окна из прозрачной пленки, а также клапан на кормовой части, позволяющий обслуживать мотор. Сложенный по-походному, тент укладывается на кормовую часть палубы.

 Корпус мотолодки собирается из двух стеклопластиковых частей, формуемых в матрицах: наружной обшивки и палубы. Они соединены при помощи клея и винтов; место соединения снаружи закрывается пластмассовым привальным брусом. Жесткость обшивки корпуса обеспечивается благодаря продольным уступам на бортах, продольным реданам на днище и гофрам на палубе. Днище подкреплено продольным и поперечным набором, важными элементами которого являются стенки рундуков, носовая и кормовая переборки.

 Непотопляемость и аварийная остойчивость лодки обеспечиваются блоками плавучести из пенопласта, размещенными под палубой в носу и в кормовой части продольных рундуков.

 Под мотором «Нептун-23» с «белым» винтом (Н = 220 мм) лодка уверенно выходит на глиссирование с полной нагрузкой, при этом скорость составляет 30 км/ч. С одним водителем на борту максимальная скорость достигает 39,5 км/ч. С мотором «Вихрь-30» «Нептун-3» с полной нагрузкой развивает скорость 35,6 км/ч. Средняя скорость с двумя подвесными моторами мощностью по 25 л. с. в 110-километровых гонках на приз журнала «Катера и яхты» (2 чел. на борту) составила 50 км/ч; в гонке с полной нагрузкой — 44 км/ч. Естественно, в этих гонках использовались моторы с тщательно подобранными гребными винтами.

Мотолодки "Темп" и "Дракон"

Основные данные:	"Дракон"	"Темп"
Длина наибольшая, м	4.7	4.7
Ширина наибольшая, м	1.8	1.8
Высота борта на миделе, м	0.76	0.8
Угол килеватости днища на транце	17.5°	17.5°
Масса с оборудованием и снабжением, кг	320	380
Грузоподъемность, кг	600	500
Пассажировместимость, чел.	6	5
Допустимая мощность ПМ, л. с.	50	50
Скорость с полной нагрузкой с двумя моторами "Вихрь-М", км/ч:	35	34.5

Пластмассовые мотолодки «Темп» и «Дракон» с однотипными корпусами, но разной внутренней планировкой поступали в широкую продажу в 1972—1976 гг. Лодки предназначены для дальнего туризма и прогулок по рекам и в прибрежной зоне водохранилищ и морей при удалении от берега до 3000 м и высоте волны до 0,75 м.

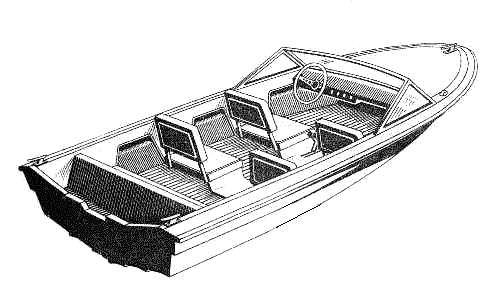

Мотолодка "Дракон"

 "Дракон" - открытая шестиместная лодка с носовой палубой и ветровым стеклом. В носовой части лодки "Темп" оборудована рубка-убежище, открытая с кормы. Носовая палуба плавно переходит в приподнятую горизонтальную крышу рубки, закрытую от брызг ветровым стеклом; с левого борта ее кормовая кромка переходит в панель пульта управления. Палубная секция обрамляет кокпит с бортов по всей длине лодки, образуя ниши для хранения мелких предметов. За спинкой кормового сиденья в палубе отформована ниша для хранения дуг и полотнища тента, а в носовой части рубки — ящик-ниша для багажа.

 Мотолодка оборудована мягкими сиденьями для 5 чел. и двумя мягкими матами, укладываемыми на спальные места в рубке-убежище. Два раздельных носовых сиденья могут быть легко превращены в постель в сочетании с трехместным кормовым сиденьем, у которого откидывается спинка.

 Корпус мотолодок имеет глиссирующие остроскулые обводы типа «моногедрон» с продольными реданами. Благодаря значительной килеватости днища в корме и острым обводам в носовой части ударные нагрузки при ходе на волнении невелики. Кокпит хорошо защищен от забрызгивания.

 Полностью залитые водой мотолодки остается на плаву в положении на ровный киль и поддерживает 5~6 чел., находящихся в воде. Блоки пенопласта расположены под палубой, за спинкой кормового дивана и под настилом внутреннего дна.

 Благодаря высоким мореходным качествам лодки получила признание туристов-водномоторников, но их выпуск был прекращен вследствие низкой рентабельности производства.

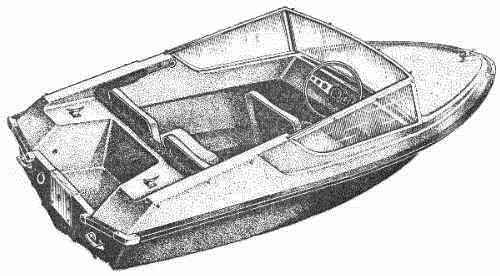

Мотолодка "Афалина"

Основные данные:
Длина наибольшая, м	3.74
Ширина наибольшая, м	1.37
Высота борта на миделе, м	0.7
Угол килеватости на транце	17°
Масса с оборудованием и снабжением, кг	130
Грузоподъемность, кг	300
Пассажировместимость, чел.	3
Допустимая мощность ПМ, л. с.	25
Скорость хода с полной нагрузкой под мотором "Вихрь-М", км/ч	40

 Мотолодка "Афалина" была спроектирована в середине 70-х конструкторами судостроительного завода "Пелла", известного своими пластмассовыми гребно-моторными лодками. Основная идея была такова: создать двухместную скоростную лодку минимальных размерений. При этом цена лодки, несмотря на дорогой материал (стеклопластик), была бы невысока, а любой отечественный мотор мощностью 20~25 л. с. выводил бы её на глиссирование с полной нагрузкой. Такая лодка была бы значительно дешевле в эксплуатации, чем широко распространённые лодки "4-х метрового класса". Чтобы мореходность мини - мотолодки оставалась достаточно высокой, были применены обводы с повышенной килеватостью днища. При испытаниях опытных образцов было принято решение увеличить пассажировместимость до 3 чел.

 «Афалина» — прогулочная мотолодка с остроскулыми глиссирующими обводами повышенной килеватости и продольными реданами на днище. Пластмассовый корпус состоит из двух секций-оболочек: собственно корпуса и палубы, которые соединяются между собой по линии привального бруса болтами, ставящимися сквозь фланцы. Снаружи соединение закрыто полиэтиленовым П-образным профилем. Жесткость безнаборного корпуса получена благодаря сложным обводам с реданами и брызгоотбойннком, большой площади палубы, наличию вклеенного в корпус точно на уровне второго редана жесткого фанерного пайола, а также фанерного киля. Корпус и палуба отформованы с применением полиэфирной смолы НПС-609-21М, стеклосетки СЭ-0-1 и стеклоткани Т-11-ГВС-9. Секция корпуса выклеивается из пяти слоев ткани и одного слоя сетки; толщина обшивки — 3,5 мм. На армирование палубы идут три слоя ткани и один слой сетки; толщина ее — 2,5 мм. Наружный слои стеклопластика пигментируется; применяются несколько двухцветных и одноцветных вариантов окраски.
