Мобильная станция диагностики. Руководство по эксплуатации (стр. 5 )

Станцию следует расположить на площадке таким образом, чтобы обеспечить проезд автомобилей через раскрывающуюся зону досмотра (см. рис.10).

Открывающиеся боковые панели для проезда автомобилей – аппарели, имеют длину 15,5 м.

Центральные выпускаемые регулируемые опоры выдвинуть до соприкосновения с поверхностью площадки. Установку можно произвести с помощью домкратов, либо с помощью рычагов. Показателем правильной установки станции являются, визуально наблюдаемые, равномерные зазоры вокруг входной двери. Дополнительно правильность установки станции можно проконтролировать строительным уровнем, устанавливаемым на горизонтальной поверхности рабочего отсека или крышке СТМ после установки станции в рабочее положение.

При необходимости под нижние углы станции подкладывают металлические листы и т п. С помощью торцового ключа выдвинуть дополнительные опоры.

2.3.2.2 Для предотвращения образования луж под фитингами модуля, опорами аппарелей и наездами, в случае неровной площадки, в указанных местах необходимо сделать дренажные каналы.

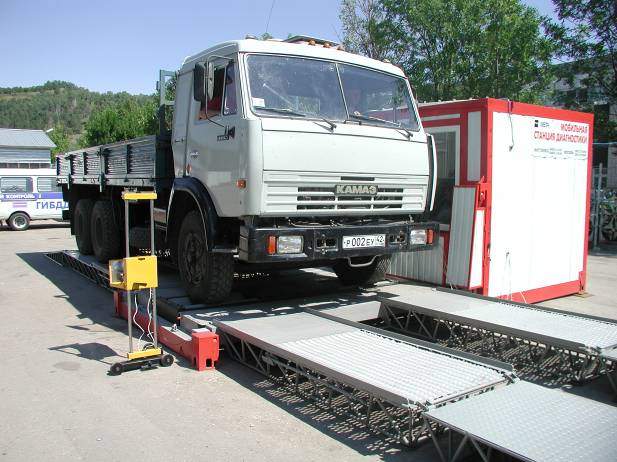

Рисунок 10 - Въезд АТС в зону досмотра

2.3.3 Объем и последовательность внешнего осмотра станции

2.3.3.1 В процессе внешнего осмотра производят проверку:

- отсутствия деформации корпуса контейнера станции;

- наличия заземляющих болтов;

- отсутствия перекоса входной двери;

- отсутствие посторонних предметов в люках для проведения кабелей;

- наличие упоров на аппарелях.

2.3.4 Открывание, закрытие дверей

2.3.4.1 Открывание и закрытие замка двери станции производить с помощью ключа.

2.3.4.2 Не прилагать больших усилий к ключу замка входной двери. Дверь не открывается в том случае, если замок "заклинило" из-за перекоса станции вследствие неровности площадки.

2.3.5 Перевод станции в рабочее положение

2.3.5.1 Подключить заземляющее устройство к одному из болтов "Заземление", расположенным по обеим сторонам корпуса станции, исходя из удобства.

2.3.5.2 Установить автоматический выключатель в положение ВЫКЛ. Размотать кабель с катушки на необходимую длину, вывести через люк, расположенный на левой боковой стене, за пределы станции и подключить вилку кабеля в розетку внешней сети ~380 В (или к генератору). Подсоединить кабель шкафа силового к розетке, расположенной на катушке. Кабель от шкафа силового проходит под полом, вилка кабеля выведена на поверхность пола в районе люка.

Перед началом работы убедиться в исправности питающей электросети (наличие всех фаз с помощью указателя напряжения УН-500 ИМ или аналогичного. Установить автоматический переключатель на силовом шкафу в положение ВКЛ и нажатием пусковой кнопки ПУСК ГИДРОСТАНЦИЯ запустить масляную станцию. Через 20-30 секунд после включения, сделать пробное опускание одного из трапов, управляя рычагом. Воздействие на рычаг "на себя" - включает опускание трапа, "от себя" – его подъем. Если опускание не происходит, следует поменять фазировку подключения электрической сети. (Различайте причину не опускания трапов из-за возможного их заклинивания вследствие неправильной установки МСД на площадке.)

При отсутствии одной или двух фаз при нажатии кнопки ПУСК СТМ на силовом шкафу тормозной стенд не будет включаться. Ролики должны вращаться таким образом, чтобы колеса проверяемой оси АТС вращались по направлению, соответствующему направлению движения АТС вперед. В противном случае необходимо поменять местами любые два фазных провода. Дополнительно на плате блока комбинированного (рис.11а, поз.23) внутри силового шкафа по каждой фазе установлены индикаторы, которые загораются при наличии напряжения фазы.

2.3.5.3 Снять со станции чехол. Снять составную трубу 6 (риc.9) и четыре поперечных дуги 5, закрепленных на аппарелях.

Снять ставни 1 (рис.3) с окна оператора, предварительно открыв замок.

2.3.5.4 Проверить наличие масла в баке мерной полоской (заполнение бака должно быть не менее 50%). При необходимости долить масло, пользуясь рекомендациями п.3.2 "Замена рабочей жидкости".

2.3.5.5 Проверить отсутствие переломов гибких шлангов гидросистемы.

2.3.5.6 Проверить отсутствие течи во всех видимых соединениях гидросистемы.

2.3.5.7 Установить выключатель питания ВКЛ-ВЫКЛ на силовом шкафу в положение ВКЛ.

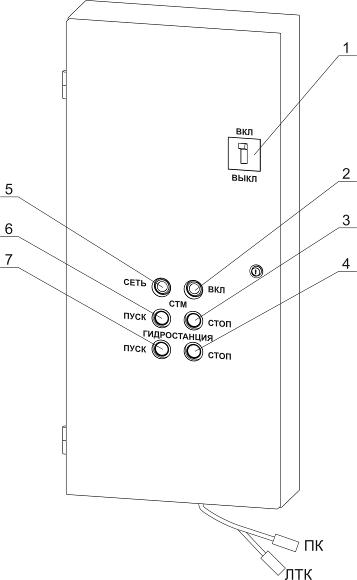

1-Автоматический выключатель сетевого напряжения 380 В 50 Гц; 2-Индикатор включенного состояния тормозного стенда; 3-Кнопка выключения тормозного стенда СТОП; 4-Кнопка выключения гидростанции СТОП; 5- Индикатор включенного состояния сетевого напряжения;

6-Кнопка включения тормозного стенда ПУСК; 7- Кнопка включения гидростанции ПУСК

Рисунок 11а - Шкаф силовой

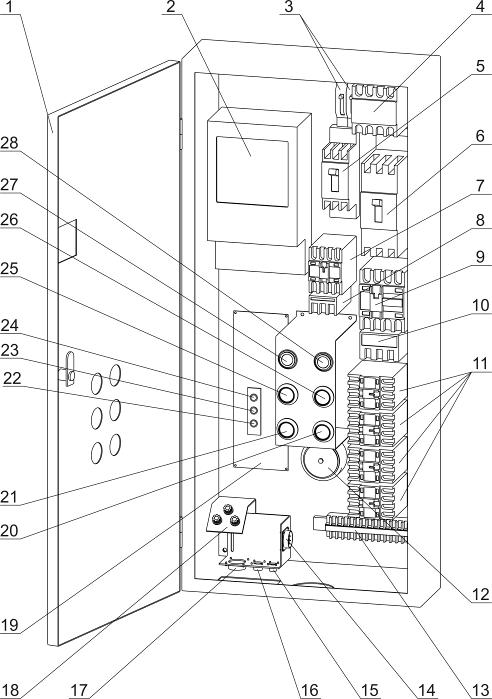

1-Дверь; 2–Счетчик; 3-Автоматические выключатели для защиты электрических цепей 220 В;

4-Дифференциальный выключатель, включающий в себя устройство защитного отключения;

5-Автоматический выключатель для защиты электрических цепей питания гидростанции;

6-Автоматический выключатель для защиты электрических цепей питания 380 В 50 Гц;

7-Пускатель гидростанции; 8, 10 -Тепловое реле; 9-Общий пускатель; 11-Пускатели левого и правого двигателей роликовых установок тормозного стенда;12-Понижающий трансформатор;

13-Блок зажимов;14-Разъем для подключения к контроллеру тормозного стенда; 15- Разъем для подключения датчика усилия; 16- Разъем для подключения светофора; 17- Разъем для подключения коммутатора (стойки приборной выносной); 18-Кронштейн с предохранителями;

19-Плата комбинированного блока; 20-Кнопка выключения гидростанции СТОП; 21- Кнопка включения гидростанции ПУСК;- 22- Индикатор контроля фазы А; 23- Индикатор контроля фазы В; 24- Индикатор контроля фазы С; 25- Кнопка включения тормозного стенда ПУСК; 26- Кнопка выключения тормозного стенда СТОП; 27-Индикатор включенного состояния сетевого напряжения 380 В 50 Гц; 28-Индикатор включенного состояния тормозного стенда

Рисунок 11б - Элементы конструкции шкафа силового

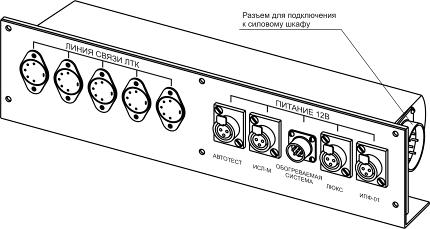

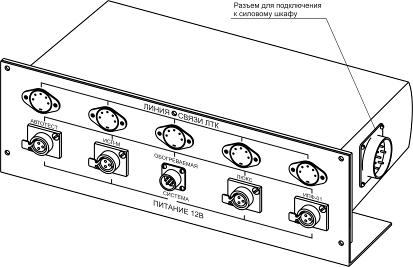

Рисунок 11в - Внешний вид коммутатора

Вариант исполнения 1

Вариант исполнения 2

2.3.5.8 Нажать кнопку ПУСК ГИДРОСТАНЦИЯ на силовом шкафу. Гидростанция на холостом ходу должна проработать не менее минуты.

2.3.5.9 Убедиться в отсутствии людей в зоне открывания аппарелей.

2.3.5.10 Ручку 2 оттянуть в сторону рабочей секции, выведя из зацепления фиксатор и повернуть на 180оС. Вывести из зацепления тягу 3 (рис.12).



1-Фиксатор; 2-Ручка; 3-Тяга

Рисунок 12 - Крепление аппарелей

2.3.5.11 Рычагом на распределителе привести в движение аппарель установив рычаг 6 в положение В (рис.7), опустить аппарель до касания опорными ножками поверхности.

2.3.5.12 Аналогично открыть вторую аппарель.

Внимание: а) ручки открывать непосредственно перед опусканием аппарели

б) опускание двух аппарелей одновременно категорически запрещено

в) контролировать отсутствие течи масла во всех видимых соединениях

2.3.5.13 Гидростанцию выключить сразу после опускания аппарелей.

2.3.5.14 Выкручиванием опорных ножек 2 (рис.14) добиться полного соприкосновения опор аппарелей с поверхностью бетонной площадки или фундаментных опор.

2.3.5.15 Удалить струбцины 3 крепления наездов (рис.13).

2.3.5.16 Опустить наезды 4 вручную (рис.13).



1 - Фитинг; 2 - Серьга; 3 - Струбцина; 4 – Наезды

Рисунок 13 - Аппарель в собранном состоянии.

Внимание: Масса одного наезда 100 кг. При опускании наезда быть предельно осторожным, т. к. наезд находится на плавающем шарнире.

Внимание: Несоблюдение вышеизложенных пунктов может привести к аварийной ситуации или повреждению оборудования.



1 - Плавающий шарнир; 2 - Опорная ножка; 3 - Навес

Рисунок 14 - Аппарель в разложенном состоянии.

2.3.5.17 Подготовить приборы к работе согласно руководств по эксплуатации.

Примечания:

1) Газоанализатор установить на столе в офисной части станции, при этом пробоотборный шланг с пробозаборником вывести через люк 2 (рис.9) в рабочий отсек и закрепить на одном из крепежных крючков 4 (рис.15). Подключить прибор к сети 220 В (розетки находятся под столом в офисном отсеке) или к разъемы на коммутаторе (коммутаторе стойки приборной выносной).

При работе в холодное время года пробоотборный шланг заменить на обогреваемую пробозаборную систему.

Питание блоков "МЕТА-01МП", обогреваемой пробозаборной системы, ИПФ-01, производить через коммутатор (коммутатор стойки приборной выносной).

2) Датчик давления на педаль тормозного стенда вывести через люк перегородки отсеков в рабочий отсек и закрепить на одном из крепежных крючков 4 (рис.15).

3) Прибор для проверки подлинности документов установить на столе и подключить к сети 220 В (розетки находятся под столом в офисном отсеке).

Внимание: Перед включением диагностических приборов, входящих в комплект приборов ЛТК, после смены температурного режима необходимо выдержать приборы в выключенном состоянии в нормальных климатических условиях не менее 2 ч.



1 - Окно; 2 - Крышка; 3 - Средний защитный кожух; 4 - Крепежные крючки; 5 - Боковые защитные кожухи

Рисунок 15 - Окно оператора

2.3.5.18 Подключить к свободному USB-порту USB-адаптер ЛТК (рис.16) с помощью кабеля.

2.3.5.19 Для подключения USB-адаптера ЛТК к коммутатору (или коммутатору стойки приборной выносной) необходимо соединить его с силовым шкафом с помощью кабеля (рис.18) на коммутаторе (коммутаторе стойки приборной выносной). Подключить кабели связи (рис.17) диагностических приборов к блоку розеток на стойке приборной выносной.
