Тема Способы создания мелкомасштабных географических карт (стр. 4 )

Подъязыки карты представляют собой самостоятельные образования, но на карте они действуют вместе, благодаря чему обеспечивается разнообразие и богатство содержания конкретных карт.

Использование условных знаков позволяет показывать объекты и явления (как реальные, так и абстрактные и невидимые), их количественные и качественные характеристики, структуру, соподчиненность, позволяют отображать динамику в пространстве и времени картографируемых процессов и явлений.

Условные знаки, применяемые на картах подразделяются на три группы:

- внемасштабные, которые используют для показа строго локализованных (привязанных к конкретной точке) объектов, не выражающихся по площади в масштабе карты. Размер условного знака на карте, выраженный в натуральной величине всегда значительно больше истинного размера объекта. Внемасштабные условные знаки применяют для показа на топографических картах геодезических пунктов, метеостанций, мельниц, а на мелкомасштабных – для показа городов, вулканов, водопадов и др.;

- площадные, применяемые для отображения объектов, выражающихся по площади в масштабе карты. Такие объекты сохраняют на карте очертания и размеры. Условный знак состоит из контура, заполняемого штриховкой, цветом или значками. Площадные условные знаки применяют для показа типов почв, климатических поясов и природных зон, государств и сельскохозяйственных угодий и т. п.;

- линейные, используемые для отображения линейных объектов (дорог, границ, рек, разломов и др.). Эти объекты выражаются в масштабе карты по длине и не выражаются по ширине. Ширина условного знака на карте в пересчете в действительную величину превосходит истинную ширину объекта.

Разнообразие условных знаков, применяемых на картах, практически бесконечно, однако не следует забывать о уже сложившихся традициях применения тех или иных условных знаков для показа на карте строго определенных объектов, например на картах полезных ископаемых черным квадратиком традиционно отмечают месторождения каменного угля, черным треугольником – мест. железной руды и т. д. Следует помнить, что один условный знак на карте имеет одно значение.

Однако, свобода выбора системы условных знаков возможна только на мелкомасштабных картах. На топографических картах используют стандартные условные знаки, официально закрепленные государственной топографической службой.

В то время, как условных знаков может быть разработано великое множество, способов картографического изображения существует ограниченное число. На сегодняшний день их десять, каждый из этих способов применяют для передачи объектов или явлений в зависимости от особенностей самих объектов и явлений, а также от особенностей их размещения, пространственной локализации.

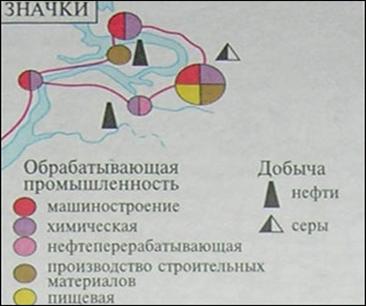

СПОСОБ ЗНАЧКОВ или значковый способ изображения явлений применяют для показа качественных, количественных особенностей, внутренней структуры и динамики объектов, локализованных в пунктах и обычно не выражающихся в масштабе карты.

Различают три вида значков:

абстрактные геометрические значки (пунсоны, треугольники и др.)

буквенные значки

наглядные значки (пиктограммы)

Передача качественных различий осуществляется за счет применения разных окрасок и штриховок. Передача количественных соотношений между объектами картографирования происходит путем изменения размера значков. Зависимость размеров значков от количественных характеристик самих объектов может быть принята разной. При использовании абсолютной шкалы размеры значков прямо пропорциональны количественным характеристикам. Например, при отображении числа жителей в городах размеры пунсонов находятся в той же зависимости, что и сама численность населения в этих городах, например, город с числом жителей 500 тыс. чел. изображается кружочком в десять раз большего размера, чем город с числом жителей 50 тыс. чел. Это очень наглядно, но при больших различиях объектов по величине применение абсолютной шкалы становится неудобным, например, кружок миллионного города будет в сто раз больше кружка города с десятитысячным населением и такой большой кружок закроет на карте все соседние с ним значки и надписи. В таком случае удобнее использовать условную шкалу величин объектов, которая отражает количественные различия в условной соразмеримости. Тогда знак крупного объекта будет ненамного больше знака маленького. Абсолютные и условные шкалы бывают непрерывными и ступенчатыми. В непрерывных шкалах размер значков изменяется плавно в соответствии с изменением количественного показателя картографируемого объекта. В ступенчатых шкалах изменение размеров знаков происходит скачкообразно. Разработка шкалы – сложное дело, целесообразно ограничить шкалу шестью – восемью градациями, при большем числе ступеней в шкале размеры значков становятся плохо различимыми.

Если картографируемый объект состоит из нескольких структурных однородных и соизмеримых частей, то его можно разбить на составляющие части. Например, промышленный пункт, изображаемый кружочком, делится на сектора, число которых соответствует числу промышленных отраслей. Каждый сектор закрашивается принятым для показа данной отрасли цветом.

Изменение (динамику) объектов, например, рост числа жителей в городах за определенный период времени, возможно передать посредством «нарастающих» значков.

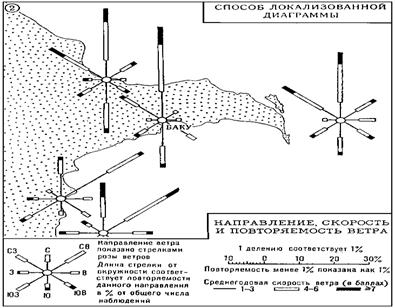

СПОСОБ ЛОКАЛИЗОВАННЫХ ДИАГРАММ используют большей частью для характеристики сезонных и других периодических явлений, их хода, продолжительности, вероятности.

Характеризуют явления с помощью графиков и диаграмм, помещаемых в пунктах проявления и наблюдения этих явлений. Графически локализованные диаграммы могут выглядеть как графики годового хода температур, годового количества осадков, роза ветров, гистограммы распределения осадков, они локализуются в местах размещения метеостанций. Диаграммы распределения годового стока рек приурочены к гидропостам, на которых эти измерения проводились. Диаграммы, отображающие изменение во времени какого-либо показателя могут быть построены в декартовой (на осях Х и У) или полярной (от центра лучами) системе координат. В одной диаграмме можно отобразить сразу несколько показателей. Локализованные диаграммы в отличие от значкового способа могут использоваться для показа явлений сплошного или линейного распространения, но дают они дискретное изображение этих явлений. Значки же применяют только для дискретных (прерывистых) явлений (объектов).

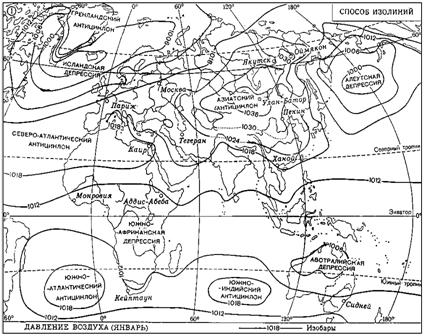

СПОСОБ ИЗОЛИНИЙ

Это кривые линии на карте, соединяющие точки с одинаковыми значениями картографируемого показателя. Этот способ применяется для изображения величины непрерывных и постепенно меняющихся в пространстве явлений в определенный момент времени. Изолинии позволяют передавать качественные, абсолютные и относительные количественные характеристики плавно изменяющихся явлений, образующих физические поля. Изолинии очень удобный, гибкий и информативный способ изображения, обладающий высокой метричностью. Способ изолиний применяется на климатических картах для показа температуры воздуха в виде изотерм; на синоптических картах для показа областей высокого и низкого давления - изобары и т. д.

Для повышения наглядности промежутки между изолиниями закрашивают, пользуясь шкалой послойной окраски, которая строится так, чтобы интенсивность окраски отражала нарастание или убывание показателя. Например, на климатической карте так показывают среднегодовое количество осадков, на физической – глубины и высоты. Это уже будет способ изолиний с послойной окраской физических полей между ними. Предполагается, что от изолинии с меньшим значением к изолинии с большим значением величина показателя нарастает плавно, поэтому по картам с изолиниями можно проводить определение показателя явления для точек, лежащих между изолиниями, для этого необходимо использовать способ интерполяции.

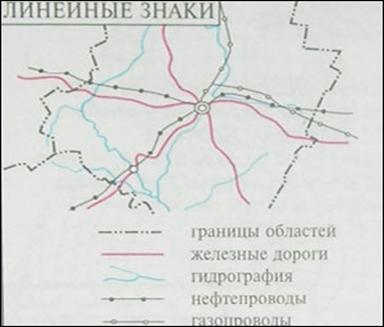

СПОСОБ ЛИНЕЙНЫХ ЗНАКОВ

Используют для отображения реальных или абстрактных объектов, размещенных строго вдоль линии. Объекты могут быть не только реальными, но и абстрактными. Линейный знак внемасштабен по ширине, но ось его должна совпадать с положением реального объекта на местности. Способом линейных знаков пользуются для показа границ, транспортных магистралей, разломов земной поверхности, границ атмосферных фронтов и т. п.

Разный рисунок, цвет и ширина линейных знаков передают качественные и количественные характеристики объектов, иногда их динамику, например: на исторических картах линиями разного рисунка передается положение фронтов в разные моменты времени.

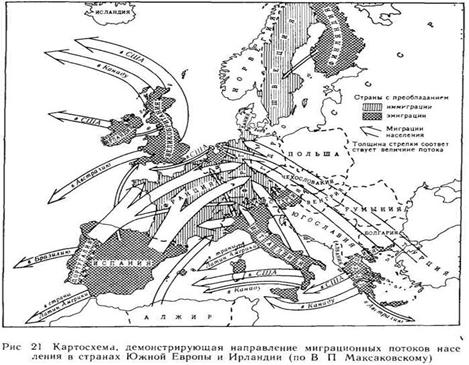

СПОСОБ ЛИНИЙ И ЗНАКОВ ДВИЖЕНИЯ

Применяют для показа пространственного перемещения каких-либо природных, социальных или экономических явлений (перелета птиц, морских течений, миграции населения, перевозки грузов). Знаки движения показывают перемещение объектов любого вида как точечных (движение корабля), линейных (перемещение фронтов), так и площадных (рост площади лавового поля).

Различают два вида знаков движения:

векторы (стрелки) движения

полосы (ленты) движения

Векторы и полосы могут различаться рисунком, цветом, толщиной, структурой. Благодаря этим графическим переменным этим способом можно передавать количественные характеристики и структуру перемещаемых явлений. Векторы применяют для показа направления перемещения, например морских течений или преобладающих ветров, а полосы – для показа мощности и структуры потоков на картах внешнеэкономических связей.

Для показа объектов, сохраняющих на карте свои размеры и очертания, применяют площадные условные знаки, например, для показа отдельных государств. площадей лесных массивов, почв, озер. Такие знаки обычно состоят из контура и его заполнения, они всегда масштабны и позволяют определить площадь объекта.

КАЧЕСТВЕННЫЙ ФОН

Способ применяют для показа качественных различий явлений сплошного распространения (без «белых пятен и наложений) по выделенным районам, областям или другим единицам природного или социально-экономического деления. Этот способ тесно связан с дифференциацией территории по типам местности в соответствии с принятой классификацией. Такие карты называют типологическими. В качестве графических средств используют цвет (цветовой фон) или штриховку (штриховой фон). Иногда при большом количестве типов на картах эти средства совмещают, и они дополняются индексами или надписями.
