Тема Способы создания мелкомасштабных географических карт (стр. 5 )

В некоторых случаях, когда границы между участками с различными типами распространенного явления не четкие, т. е. изменение качеств происходит постепенно, для переходной зоны применяют чересполосную или шашечную окраску.

ТОЧЕЧНЫЙ СПОСОБ ИЛИ СПОСОБ ТОЧЕК

Применяют для показа явлений массового, но не сплошного распространения с помощью множества точек, каждая из которых имеет определенный «вес», который обозначает некоторое число единиц данного явления. Точки на карте располагают соответственно фактическому размещению явления. Количество точек будет равно величине явления, деленной на принятый вес одной точки. Способ позволяет передавать качественные и абсолютные количественные характеристики явления, его структуру. Чаще всего данный способ применяется на сельскохозяйственных картах для показа величины посевных площадей или поголовья скота по видам, где одна точка соответствует определенному количеству явления и по числу точек можно вычислить величину показателя.

Выбор оптимального веса точки – дело сложное. Практически «вес» точки подбирают возможно более низким, но таким, чтобы точки не сливались между собой. Иногда при большом разбросе показателей приходится использовать точки двух, а иногда и трех «веса». И в районах с малой плотностью явления используют точки с малым «весом», а в районах с большой плотностью явления – точки большего «веса». Сущность точечного способа не меняется, если точки заменить маленькими фигурками другой формы – ромбиками, прямоугольниками, черточками и т. п. Важно, чтобы каждая принятая фигурка имела «вес», значение которого было указано в легенде карты. Отсутствие веса точки в легенде говорит о том, что использован не точечный способ, а способ ареалов. Точки могут быть расположены равномерно (статистически) или в соответствии с наибольшей плотностью явления (географически).

СПОСОБ АРЕАЛОВ применяют для изображения области распространения какого-либо сплошного или рассосредоточенного явления. Способ передает качественную характеристику явления. При использовании способа ареалов возможно наличие «белых пятен» и наложений. Различают абсолютные и относительные ареалы. Абсолютным называют ареал, вне которого явление не встречается совсем. Относительный ареал показывает территории наибольшей концентрации явления. Графически ареал может быть изображен границей, фоновой окраской, штриховкой, значками, надписями, индексами и т. п. способ ареалов передает только качественную характеристику явления.

Выбор способа оформления ареалов зависит от самого явления. Разнообразие приемов оформления ареалов позволяет сочетать на одной карте несколько ареалов даже если они перекрывают друг друга.

Значковый ареал в виде геометрических, художественных, буквенных или иных значков используют для передачи явлений, не имеющих четкой границы – ареалы распространения животных, месторождения полезных ископаемых и др. Цветовой и штриховой ареал используют для показа явлений, имеющих четкие границы – природные зоны, почвы и т. п.

СПОСОБ КАРТОДИАГРАММЫ

Применяют для изображения абсолютных статистических показателей по единицам административно-территориального деления с помощью диаграммных знаков, размещенных внутри этих единиц. Картограммы широко используются на социально-экономических картах. Графическими средствами служат любые столбчатые, площадные, объемные диаграммные знаки, отнесенные к административным районам или областям. Диаграммные знаки могут быть структурными, если их делят на части в соответствии с составом отображаемого явления.

Диаграммные фигуры могут быть построены в ступенчатой шкале. По внешнему виду картограмма весьма напоминает значковый способ, но по сути они сильно различаются. Значки приурочены строго к определенным точкам, а диаграммы относятся ко всей административной территории и внутри нее при построении могут размещаться свободно. Применяют на экономических картах для показа объема промышленного производства по странам или регионам.

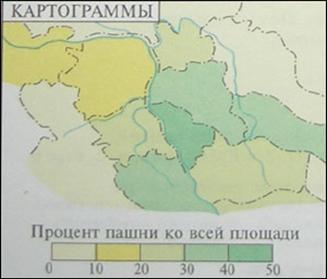

СПОСОБ КАРТОГРАММЫ

Применяют для изображения относительных статистических показателям по единицам административно-территориального деления. Это всегда расчетные показатели. Например, средняя плотность населения по областям, валовой внутренний продукт на душу населения по странам и т. п. Картограмма, как правило, имеет интервальную (ступенчатую) шкалу, в которой интенсивность цвета в одной цветовой гамме или плотность штриховки закономерно меняются соответственно нарастанию или убыванию значения картографируемого показателя. Таким образом, по насыщенности цвета (или штриховки) на карте можно судить об интенсивности картографируемого явления. Классическим примером этого способа является карта плотности населения.

Достоинством картограммы является простота и наглядность, но она не показывает различий в интенсивности явления внутри территориальных единиц, которые могут быть весьма велики. Очень важен вопрос разработки шкалы, т. е. определение количества ступеней и границ интервалов ступеней. Опыт показывает, что количество оттенков, легко различаемых человеческим глазом составляет примерно шесть – восемь, значит и число ступеней в шкале не должно превышать это число.

СОВМЕСТНОЕ ПРИМЕНЕНИЕ РАЗЛИЧНЫХ СПОСОБОВ ИЗОБРАЖЕНИЯ

Нередко для многосторонней характеристики явления или территории одновременно на карте могут применяться различные способы изображения. Выбор способов отображения и разработку картографических знаков определяют назначение карты, существо и особенности изображаемых явлений, присущий им характер размещения, качество и подробность источников, используемых для картографирования.

Чаще всего совместное применение различных способов изображения явлений встречается на общегеографических и комплексных экономических картах.

Способ изолиний с послойной окраской:

Тема Картографическая генерализация.

Понятие о картографической генерализации.

Факторы генерализации.

Виды генерализации на картах.

Картографическая генерализация – это отбор и обобщение изображаемых на картографических произведениях объектов в соответствии с их назначением, масштабом, содержанием, особенностями изображаемой территории.

Генерализация на картах неизбежна, т. к. невозможно отобразить все объекты без исключения.

Основной смысл генерализации состоит в отображении основных типичных черт и характерных особенностей картографируемой действительности.

В самом определении генерализации указаны основные факторы, определяющие уровень генерализации, это назначение карты, её масштаб, тематика и особенности картографируемой территории.

Воздействие назначения карты на генерализацию заключается в том, что на учебных и обзорных картах уровень генерализации значительно выше, чем на справочных и научных.

Тематика (содержание) карты предполагает более жесткую генерализацию второстепенных элементов территории, не имеющих непосредственного отношения к теме и детальное отображение всех объектов, имеющих отношение к тематическому содержанию, например, на гипсометрической карте подробно показан рельеф, а населенные пункты подвергнуты сильной генерализации, а на общегеографических картах населенные пункты нанесены подробно, т. к. они являются одним из основных элементов содержания.

Влияние масштаба и охвата территории на уровень генерализации проявляется в том, что чем мельче масштаб карты и больше охват картографируемой территории, тем выше уровень генерализации, т. е. тем меньшее количество географических объектов может быть нанесено на карту.

Особенности картографируемой территории определяют уровень генерализации тем, что одни и те же объекты или их свойства по-разному оцениваются для разных территорий. Например, колодцы, исключаемые из содержания топографических карт центральной России, являются важным элементом для таких же карт в пустынных или полупустынных областях.

Кроме перечисленных факторов на уровень генерализации влияют источники составления карт, т. е. полнота информации о картографируемой территории, например, отсутствие каких-либо данных ведет к тому, что этот признак не может быть показан на карте. Влияет на генерализацию и избранная система условных знаков, например, использование крупных символов условных знаков на настенных картах приводит к повышению уровня генерализации.

Виды генерализации:

Обобщение и отбор качественных характеристик означает сокращение качественных различий в данной категории объектов: во-первых, дробных классификаций обобщенными (леса хвойные, лиственные, смешанные и просто леса); во-вторых, в результате исключения низших ступеней классификации (особые знаки для разных категорий населенных пунктов). При переходе от крупных масштабов к более мелким изменяется полнота отображения качества явления. Например, на крупномасштабных топографических картах для изображения автомобильных дорог по качеству покрытия, ширине полотна и т. п. используются разные условные знаки, а на мелкомасштабных картах всего один знак.

Обобщение количественных характеристик проявляется в переходе от непрерывной шкалы к ступенчатой и далее в укрупнении интервалов (ступеней). Например, сокращение числа ступеней в группировке населенных пунктов по их людности, при котором интервалы ступеней расширяются. Примером может служить и изменение высот сечения рельефа на топографических картах разных масштабов или ступеней высот в шкалах рельефа на мелкомасштабных картах разного назначения.

Замена отдельных объектов их собирательными знаками проявляется в замене населенных пунктов сначала отдельными строениями, затем кварталами, потом общим контуром и далее пунсоном.

Обобщение очертаний – это спрямление контуров и границ, например сглаживание береговой линии и меандров рек, но при этом должны оставаться типичные детали: фьорды, рукава в русле реки и т. п.
