·  Время непрерывной работы, при питании от встроенной аккумуляторной батареи не менее 6 часов;

·  Соединение с персональным компьютером по каналу USB;

·  Масса не более 900 г;

·  Габаритные размеры не более 65 х 140 х 250 мм.

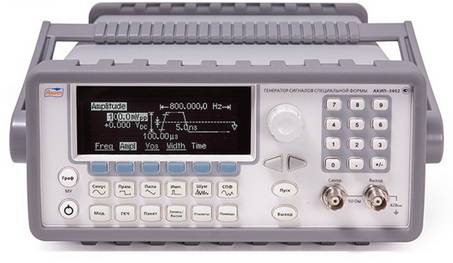

Генератор сигналов специальной (произвольной) формы АКИП 3402

Генератор АКИП-3402 является многофункциональным, простым в эксплуатации программируемым генератором сигналов с расширенным набором дополнительных возможностей.

Характеристики генератора АКИП-3402:

·  Диапазон частот до 50 МГц для синуса и до 25 МГц для меандра;

·  Разрешение по частоте 1 мкГц;

·  Формы сигнала: пила, треугольник, шум, постоянное смещение;

·  Режим формирования сигнала произвольной формы (5 видов);

·  Возможность установки сопротивления нагрузки до 1 Мом;

·  Использование прямого цифрового синтеза;

·  Разрядность ЦАП 14 бит; частота дискретизации 125 МГц; память 256 тысяч точек;

·  Режимы АМ, ФМ, ЧМ, ИМ, ГКЧ, фазо-частотная манипуляция;

·  Перестраиваемое время нарастания (от 5 нс до 100 нс);

·  Параллельный выход данных 16 бит;

·  Интерфейс USB, LAN, опция GPIB (КОП);

·  ПО Wavepatt для формирования сигналов произвольной формы;

·  Вход внешней опорной частоты;

·  Поддержка синхронной работы нескольких генераторов;

·  Синхро - вход и –выход.

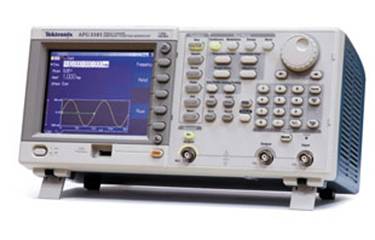

Генератор сигналов универсальный Tektronix AFG3101

Прибор представляет собой комбинацию функционального генератора (генератора стандартных функций), программируемого генератора сигналов произвольной формы и генератора импульсов с регулируемой длительностью фронтов.

Характеристики:

·  Число каналов – 1;

·  Виды сигналов: меандр, синус, специальной формы, произвольной формы, шумовой;

·  Модуляция: внутренняя, внешняя;

·  Качание частоты: линейное, логарифмическое;

Синусоида до 100 МГц (все 12 стандартных типов сигнала); Режим генератора импульсов с отдельно регулируемыми длительностями переднего и заднего фронта (до 2.5. нс); Сигнал произвольной формы: 14 бит, дискретизация 1 GS/s; Дисплей 5.6" обеспечивает отображение полной информации о параметрах и форме генерируемого сигнала; Русскоязычный интерфейс пользователя (всего 8 языков) – в традиционном для TEKTRONIX интуитивно понятном и удобном виде; Модуляция: AM, FM, PM, FSK, PWM; Режим импульсной и непрерывной генерации; USB разъем на передней панели для подключения USB - флэш карт памяти, на которых можно хранить подготовленные к генерации сигналы; Интерфейсы USB, GPIB и LAN; Габариты 156.3 × 329.6 × 168.0 мм; Вес 4.5 кг; Источник питания – от 100 до 240 В, от 47 до 63 Гц или 115 В, 360 до 440 Гц Потребляемая мощность – 120 Вт.

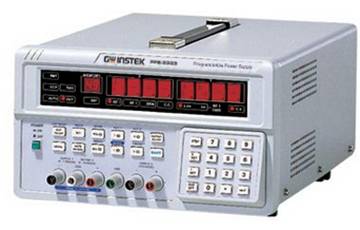

Линейный программируемый источник питания постоянного тока
GW INSTEK PPE-3323

Описание:

• Три канала: макс. 36 В, 3 А, 96 Вт на канал;
• Нестабильность 3 мВ / 3 мА; пульсации 1 мВ / 3 мА ср. кв.;
• Макс. дискретность установки параметров: 10 мВ, 1 мА;
• Режимы стабилизации напряжения и тока;
• Последовательное и параллельное соединение основных каналов, автотрекинг, 2-х полярный выход;
• Защита от перегрузки и перенапряжения;
• Автовоспроизведение до 100 профилей;
• Интерфейсы: RS-232;
• Цифровая индикация тока и напряжения (4 разряда, СДИ).

Технические данные:

Характеристики	Параметры	Значения
Диапазоны тока и напряжения	Выходное напряжение, В	Канал 1: 0…32
Канал 2: 0…-32
Канал 3: 3: 3,3 / 5
Выходной ток, А	Канал 1: 0…3
Канал 2: 0…-3
Канал 3: 3
Стабилизация напряжения	Нестабильность	Изменение напряжения питания: ≤ 3 мВ,
Изменение тока нагрузки: ≤ 6 мВ
Уровень пульсаций	≤ 1 мВ ср. кв. / 3 мВ пик в диапазоне 20 Гц…20 МГц
Время установления	≤ 100 мс при изменении тока нагрузки 10…90%
Дрейф	≤ 0,03% + 6 мВ
Стабилизация тока	Нестабильность	Изменение напряжения питания: ≤ 3 мА
Изменение напряжения на нагрузке: ≤ 3 мА
Уровень пульсаций	≤ 3 мА ср. кв. в диапазоне 20 Гц…20 МГц
Дрейф	≤ 0,1% + 6 мА
Установка выходных параметров	Макс. дискретность установки	10 мВ; 1 мА
Шаг установки	10 мВ…10 В; 1 мА…1 А
Последовательное соединение выходов	Нестабильность	Изменение напряжения питания: ≤ 3 мВ
Изменение тока нагрузки: ≤ 50 мВ
Погрешность трекинга	± (0,1% + 50 мВ)
Таймер	Время воспроизведения одного профиля	1 с…100 мин
Макс. время воспроизведения	100 мин × 50
Дискретность установки	1 с
Напряжение питания	100 / 120 / 220 / 240 В (± 10%), 50 / 60 Гц
Общие данные	Габаритные размеры	255 × 145 × 346 мм
Масса	10 кг

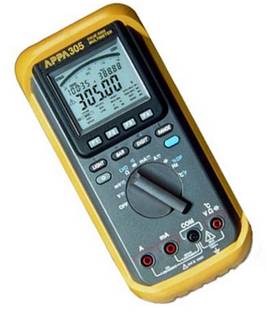

Мультиметр цифровой APPA 305 USB

Цифровой, портативный мультиметр используется при измерении постоянного напряжения, переменного напряжения, постоянного и переменного тока.

Технические характеристики:

·  Базовая погрешность 0,05%;

·  Напряжение постоянное 40 мВ...1000 В;

·  Напряжение переменное 400 мВ...750 В;

·  Ток постоянный 40 мА...10 А;

·  Ток переменный 4 мА...10 А;

·  Частота 400 Гц...4 МГц;

·  Сопротивление 400 Ом...40 Мом;

·  Ёмкость 4 пФ...10 мФ.

Дополнительные функции:

Функции измерения температуры, измерения скважности, испытание диодов, прозвон цепи, регистрация значений, графическая шкала, True-RMS.

Общие данные:
Измерение ср. кв. зн.	сигнал произвольной формы
Максимальное индицируемое число	переключается: 4000; 40000
Линейная шкала	80 сегментов; возможна установка "0" в центр, 10-ти кратное увеличение цены делений, выключение шкалы
Интерфейс	USB
Объем памяти	7 показаний
Скорость измерения	цифровая шкала: 2 изм./с (5-разрядная индикация); 4 изм./с (при 4-разрядной индикации); линейная шкала: 20 изм./с
Автовыключение	устанавливается: 1 ... 60 мин (возможна блокировка автовыключения)
Источник питания	9 В (тип "Крона")
Срок службы батареи	100 ч
Условия эксплуатации	Температура: 0 °С … 50 °С; относительная влажность: не более 80 %
Габаритные размеры	100 х 212 х 55 мм
Масса	650 г

Мультиметр Fluke 289FVF

Комбинированный комплект мультиметра Fluke 289-FVF с функцией регистрации данных, используется для преждевременного нахождения и устранения неисправностей, до того как случится авария. Позволяет регистрировать данные в виде графиков, что способствует быстрому нахождению неисправностей. Изображения сохраняются в памяти прибора.

Технические характеристики мультиметра Fluke 289:

·  Постоянное напряжение – 1000 В;

·  Переменное напряжение – 1000 В;

·  Размеры/Вес 2 – 54 мм x 194 мм x 76,2 мм / 1 кг.

·  Постоянный ток – 10 А;

·  Переменный ток – 10 А;

·  Температура от – -200 С до 1350 С;

·  Сопротивление – 500 МОм;

·  Проводимость – 50 нСм;

·  Емкость – 100 мФ;

·  Частота – 1 МГц;

·  Измерение TrueRMS – AC, AC+DC;

·  Макс. индицируемое число – 50000/50000;

·  Внутренняя память – до 180 часов;

·  Время работы комплекта батарей – 100 часов;

·  Полоса пропускания (ток/напряжение) – 100 кГц / 100 кГц;

Миллитесламетр портативный универсальный ТПУ-01

Миллитесламетр портативный универсальный ТПУ – 01 предназначен для измерения:

- магнитной индукции постоянного магнитного поля;

- амплитудного значения магнитной индукции переменного магнитного поля;
