- амплитудного значения магнитной индукции импульсного магнитного поля;
- средневыпрямленного значения магнитной индукции переменного магнитного поля.
Технические характеристики:
Измеряемая индукция магнитного поля: постоянная;
переменная;
импульсная.
Диапазоны измерений, мТл 0,001 – 1,999;
0,01 – 19,99;
0,1 – 199,9.
Два измерительных зонда с преобразователями Холла: зонд «С» (аксиальный) для измерений аксиального поля в катушках (соленоидах) и нормальной составляющей магнитного поля деталей; зонд «М» (радиальный) для измерений в зазорах магнитных систем и тангенциальной составляющей магнитного поля деталей.
Габаритные размеры:
электронный блок 90х186х36 мм
рабочая часть зонда «С» Ø 5,8х82 мм;
рабочая часть зонда «М» 6x1,8x106 мм
Масса:
электронный блок: не более 0,5 кг;
зонд: не более 0,05 кг
Рабочие условия эксплуатации:
температура окружающего воздуха от 5 до 40°С
относительная влажность воздуха при 25 °С до 90%
Микровеберметр МК-7Э
Микровеберметр МК-7Э предназначен для измерения магнитного потока в контуре, потокосцепления, магнитной индукции в контуре, остаточной магнитной индукции детали, магнитного момента магнита.
Технические характеристики:
· Диапазон измерения магнитного потока:
основной от 0 до 5000 мкВб;
дополнительный при использовании внешних шунтов от 0 до 50000 мкВб и от 0 до 500000 мкВб;
· Допускаемая основная приведенная погрешность микровеберметра не более:
0,2% от максимального значения в диапазоне от 0 до 500 мкВб;
0.5 % от максимального значения в диапазоне от 500 до 500000 мкВб;
· Дополнительная погрешность микровеберметра, вызванная влиянием температуры, не более ±0,1 % в диапазоне от плюс 5 до плюс 45°С;
· Объем встроенной памяти приблизительно 5000 измерений;
· Габаритные размеры не более 189х104.5х33.2/59 мм;
· Масса не более 0.4 кг;
· Питание осуществляется от от двух аккумуляторов или батареек АА по 1.5В;
· Потребляемый ток при питании от аккумуляторов не более 200 мА.

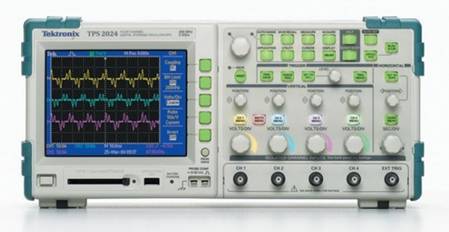

Цифровой запоминающий осциллограф Tektronix TPS 2024
Прибор предназначен для исследования формы и измерения параметров однократных электрических сигналов и периодических электрических сигналов в полосе частот от 0 до 200 МГц (в зависимости от модели). Осциллограф обеспечивает автоматическое измерение амплитудно-временных параметров входного сигнала, цифровое запоминание, анализ полученных данных, автоматическую установку размеров изображения, вывод результата измерения на экран ЦЗО, обмен информацией с другими измерительными приборами.
Технические характеристики:
· Полосы пропускания 100 МГц и 200 МГц
· Частота выборки сигнала до 2 Гв/с;
· Глубина памяти 2,5 К точек;
· Электрически изолированные друг от друга каналы;
· Возможность работы от аккумуляторных батарей;
· Удобная работа в условиях слабой освещённости;
· Измерение и анализ мощности источников питания;
· Цветной ЖК-дисплей с регулировкой контраста;
· 11 автоматических измерений;
· Быстрое преобразование Фурье (FFT) в стандартной комплектации;
· Упрощённый обмен информацией с другими устройствами;
· Интерфейсы USB, слот для карт памяти стандарта CompactFlash на передней панели, для хранения настроек и обновления программного обеспечения.
Габариты:
Размеры прибора 336 x 161 x 130 мм.
Масса: 2,7 кг.

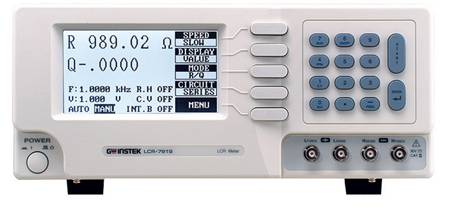

Прецизионный измеритель RLC параметров цифровой GW INSTEK LCR-7819
Особенности измерителя LCR-7819:
- Измерение сопротивления, ёмкости, индуктивности, тангенса угла потерь, добротности, эквивалентного последовательного/параллельного сопротивления; Диапазон индикации от 0,00001 (Ом, пФ, мГн) до 99999 (кОм, мкФ, Гн); Базовая погрешность 0,05%; Тест-сигнала: 12 Гц - 100 кГц; Последовательная/параллельная схема замещения; Внутренне смещение 2 В, внешнее смещения до 30 В; Запись/считывание до 100 профилей; Одновременная индикация двух результатов измерения; Измерение в абсолютных и относительных единицах, Δ-измерения; Усреднение результатов измерения (1 – 255); Программная компенсация начальной емкости и сопротивления; Большой высококонтрастный ЖК-дисплей с подсветкой; Опция: интерфейс RS-232.
Технические данные:
Характеристики | Параметры | Значения |
Измерение RLC | Сопротивление (R, ESR) | 0,05…6,25 Ом – 410 кОм…40 МОм |
Емкость (C) | 0,2…20 пФ –2 мФ…200 мФ | |
Индуктивность (L) | 0,05 мкГн…5 мкГн – 5417 Гн | |
Добротность (Q) | 0,0001 – 9999 | |
Тангенс угла потерь (D) | 0,0001 – 9999 | |
Погрешность | ± 0,1% в основном диапазоне | |
Время измерения | 68 мс | |
Режимы измерения | R/Q, C/D, C/R, L/Q | |
Запуск измерений | Автоматический или ручной | |
Схема измерения | Параллельная/последовательная | |
Тест сигнала | Частота тест-сигнала | 12 Гц – 100 кГц, 503 фиксиров. установки |
Уровень тест-сигнала. | 5 мВ - 1275 мВ (шаг 5 мВ) | |
Постоянное смещение | Внутренний источник | 2 В |
Внешний источник | 0 В - 30 В (максимальный ток 200 мА) | |
Память | Функции | Запись/считывание установленных параметров измерения |
Объём памяти | 100 ячеек | |
Дополнительные функции | Режим индикации измерений | Абсолютное значение, ∆-измерение, ∆-измерение в % |
Режим усреднения | 1…255 измерений | |
Дисплей | Тип индикатора | ЖКИ матрица (240x128 точек) с подсветкой и регулировкой контрастности. |
Формат индикации | 5 разрядов на основной шкале 4 разряда на дополнительной шкале | |
Общие данные | Условия эксплуатации | 10°С…50°С и относительная влажность до 85% |
Напряжение питания | 100 В…240 В, 50/60 Гц | |
Опции | интерфейс RS-232 |
ОБОРУДОВАНИЕ ИНФРАКРАСНОГО КОНТРОЛЯ
Тепловизор Fluke TIR32
Технические характеристики:
· Диапазон измеряемых температур: от -20 °C до +150 °C (и не выше 200°C);
· Погрешность измерения температуры: ± 2 °C или 2 %;
· Тип приемника излучения: 320 X 240, матрица в фокальной плоскости, неохлаждаемый микроболометр;
· Инфракрасный спектральный диапазон: от 7,5 мкм до 14 мкм (длинноволновый);
· Температурная чувствительность: 0.05 °C при температуре объекта 30 °C (50 мК);
· Функция возможности коррекции коэффициента излучения на дисплее;
· Функция возможности компенсации отраженной температуры фона на дисплее;
· Возможность работы с форматами файлов (на тепловизоре):.bmp,.jpeg;
· ЖК дисплей 640 x 480 с размером диагонали 3,6 дюймов (ландшафтная ориентация);
· Функция сигнализации температуры точки росы, которая задаётся пользователем ;
· Батареи: два блока литий-ионных интеллектуальных аккумуляторных батарей;
· Время работы батарей :до четырех часов непрерывной работы на один блок батарей (при 50 % яркости ЖК дисплея);
· Минимальная ширина диапазона (в ручном режиме) - 2 °C
· Минимальная ширина диапазона (в автоматическом режиме) - 3 °C
· Вес (включая батарею): 1,2 кг;
· Съемная карта памяти SD объемом 2 ГБ для хранения и передачи тепловых и видимых изображений.
Тепловизор Fluke TI32
Технические характеристики:
· Диапазон измеряемых температур: от не выше -20 °C до не ниже +600 °C;
· Погрешность измерения температуры: ± 2 °C или 2 %;
· Тип приемника излучения: 320 X 240, матрица в фокальной плоскости, неохлаждаемый микроболометр;
· Инфракрасный спектральный диапазон: от 7,5 мкм до 14 мкм (длинноволновый);
· Температурная чувствительность : 0.05 °C при температуре объекта 30 °C ( 50 мК);
· Функция возможности коррекции коэффициента излучения на дисплее;
· Функция возможности компенсации отраженной температуры фона на дисплее;
· Возможность работы с форматами файлов (на тепловизоре):.bmp,.jpeg;
· ЖК дисплей 640 x 480 с размером диагонали 3,6 дюймов (ландшафтная ориентация);
· Батареи: двух блоков литий-ионных интеллектуальных аккумуляторных батарей;
· Время работы батарей : четырех часов непрерывной работы на один блок батарей (при 50 % яркости ЖК дисплея);
· Минимальная ширина диапазона (в ручном режиме) - 2 °C
· Минимальная ширина диапазона (в автоматическом режиме) - 3 °C
· Вес (включая батарею): 1,2 кг;
· Съемная карта памяти SD объемом 2 ГБ для хранения и передачи тепловых и видимых изображений.
Пирометр Fluke 568
Пирометр 568 Fluke – это инфракрасный термометр объединяет в себе функции как контактного, так и бесконтактного термометра, со звуковой и оптической сигнализацией.
|
