2. Когда вы демонтируете верхний и нижний борта шины, переместите ролик в пространство обода и оставьте его неработающим. (Фиг. 2).

(Фиг. 1) (Фиг. 2)

3. Когда вы устанавливаете на обод нижний борт шины, держите нажимной ролик борта шины неработающим. (Фиг. 3).

Когда вы устанавливаете на обод верхний борт шины, ослабьте болт нажимного ролика борта шины, поверните ролик, устанавливая его перед демонтажной головкой, и закрепите его болтом. (Фиг. 4).

(Фиг. 3) (Фиг. 4)

4. Когда верхний борт шины повернётся на 10-20 см от демонтажной головки, установите нажимное устройство борта шины на кромку обода, что будет полезным для установки и демонтажа низкопрофильных жёстких шин. (Фиг. 5).

После установки, демонтируйте нажимное устройство борта шины и поднимите нажимной ролик борта шины, затем поверните его в центр обода.

(Фиг. 5)

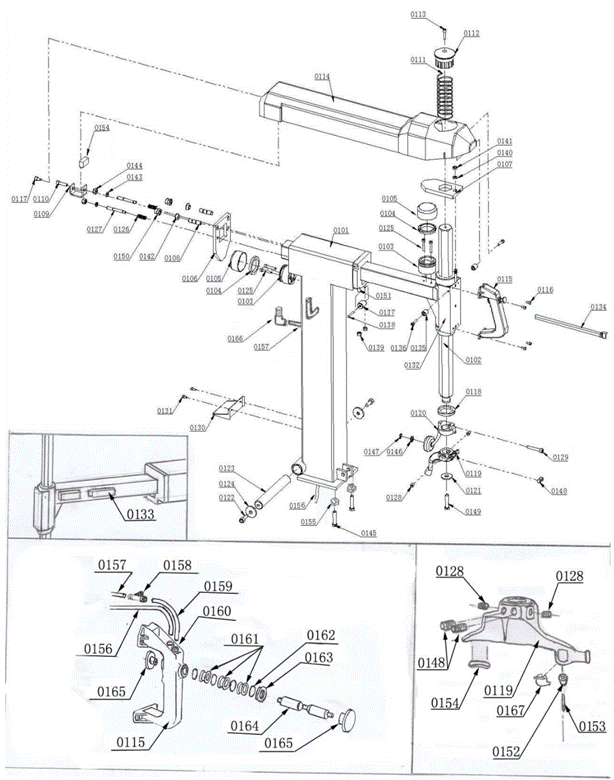

9. Изображения отдельных деталей и их перечень

Ном.	Позиция	Наименование	Кол.	Примечания
1	0101	Вертикальный рычаг	1
2	0102	Шестигранный стержень вертикального рычага	1
3	0103	Клапан для фиксации	2
4	0104	Y-образное кольцо	2	60
5	0105	Кожух клапана для фиксации	2
6	0106	Панель горизонтальной фиксации	1
7	0107	Панель вертикальной фиксации	1
8	0108	Двусторонний болт	2	М12х30
9	0109	Полка для кожуха горизонтального рычага	1
10	0110	Болт с круглой головкой	1	М8х10
11	0111	Пружина шестигранного стержня	1
12	0112	Крышка шестигранного стержня	1
13	0113	Болт с круглой головкой	1	М10х30
14	0114	Кожух защитный горизонтального рычага	1
15	0115	Включатель	1
16	0116	Болт с круглой головкой	4	М5х10
17	0117	Болт с круглой головкой	1	М8х16
18	0118	Кольцо для монтажной головки	1
19	0119	Монтажная головка	1
20	0120	Нажимной ролик в сборе для борта шины	1
21	0121	Плоское кольцо	1	D10
22	0122	Болт с круглой головкой	2	М10х25
23	0123	Вал	1
24	0124	Широкая шайба вертикального рычага	2	D10
25	0125	Болт с круглой головкой	4	М6х35
26	0126	Пружина панели горизонтальной фиксации	2
27	0127	Шпилька	2	М8х60
28	0128	Болт для затяжки	2	М10х10
33	0133	Ограничительная пластина	1
34	0134	Защита трубки	1
35	0135	Блок защиты горизонтального рычага	2
36	0136	Болт с круглой головкой	2	М6х25
37	0137	Круглый ролик	1
38	0138	Вал	1
39	0139	Шестигранная гайка	2	М8
40	0140	Зубчатая шайба	1
41	0141	Болт с шестигранной головкой	1	М8
42	0142	Накладка	2
43	0143	Плоская шайба	2	D8
44	0144	Шестигранная гайка	2	М8
45	0145	Болт с шестигранной головкой	2	М12х30
46	0146	Плоское кольцо	1	D12
47	0147	Кольцо для вала	1	D12
48	0148	Крепёжный болт с шестигранной головкой	2	М12
49	0149	Болт с шестигранной головкой	1	М10х16
50	0150	Шестигранная гайка	2	М12
51	0151	Крепёжный болт с шестигранной головкой	2	М8х25
52	0152	Конусообразный ролик	1
53	0153	Болт	1	М6х24
54	0154	Ограничительная резиновая шайба	1
55	0155	Гайка	2	М10
56	0156	Поливиниловая трубка	1	Ø 6
57	0157	Поливиниловая трубка	1	Ø 6
58	0158	Тройник	1	D6
59	0159	Поливиниловая трубка	1	Ø 6
60	0160	Вставной тройник	2	D6
61	0161	Дистанционная деталь	3
62	0162	O-образное уплотнительное кольцо	3	Ø 8х2,65
63	0163	Нажимное кольцо	1
64	0164	Стержень клапана	1
65	0165	Круглая гайка	2	М6
66	0166	Угольник с прямым углом, наконечник трубки	1	D6
67	0167	Защитная накладка для шины	1

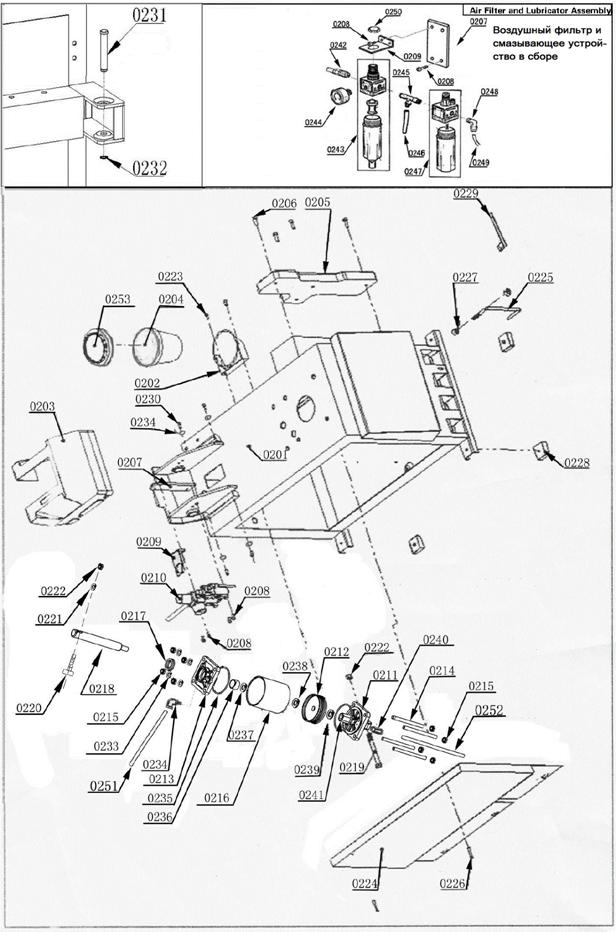

Ном.	Позиция	Наименование	Кол.	Примечания
1	0201	Корпус	1
2	0202	Полка для смазки	1
3	0203	Крышка основания вертикального рычага	1
4	0204	Ёмкость для смазки	1
5	0205	Защитная накладка для шины	1
6	0206	Болт с круглой головкой	4	М6х16
7	0207	Блок для воздушного фильтра и устройства смазки	1
8	0208	Болт с круглой головкой	4	М6х16
9	0209	Кронштейн блока для возд. фильтра и устройства смазки	1
10	0210	Воздушный фильтр, смазывающее устройство	1
11	0211	Нижняя крышка цилиндра	1
12	0212	Поршень цилиндра	1
13	0213	Верхняя крышка цилиндра	1
14	0214	Стержень крепления с двумя резьбовыми концами	4
15	0215	Шестигранная гайка	8	М8
16	0216	Корпус цилиндра	1
17	0217	Y-образное кольцо	1	D28
18	0218	Шток поршня	1
19	0219	Болт с шестигранной головкой	1	М12х120
20	0220	Болт с шестигранной головкой	1	М12х60
21	0221	Пружинная шайба	2	D12
22	0222	Шестигранная гайка	2	М12
23	0223	Болт с круглой головкой	2	М5х10
24	0224	Левая панель	1
25	0225	Ручка	1
26	0226	Болт с круглой головкой	2	М5х40
27	0227	Шестигранная гайка	2	М8
28	0228	Резиновая шайба	4
29	0229	Рычаг	1
30	0230	Болт с круглой головкой	4	М5х10
31	0231	Соединительный вал устройства сдвига бортов шины	1
32	0232	Стопорное кольцо для вала	1	D14
33	0233	Плоская шайба	4	D8
34	0234	Угольник с прямым углом, наконечник трубки	1	D8
35	0235	O-образное уплотнительное кольцо	2	d 75х1,8
36	0236	Направляющая втулка	1	d20
37	0237	O-образное уплотнительное кольцо	1	D24х2,4
38	0238	Внутренняя шайба	1
39	0239	Внешняя шайба	1
40	0240	Вставное соединение трубки	1	D8
41	0241	Гайка	1	М12
42	0242	Соединение для подачи сжатого воздуха	1
43	0243	Воздушный фильтр и смазывающее устройство	1
44	0244	Манометр для давления воздуха	1
45	0245	Тройник	1
46	0246	Трубка	1	Ø 8
47	0247	Воздушный фильтр и смазывающее устройство	1
48	0248	Угольник с прямым углом, наконечник трубки	1
49	0249	Трубка	1	Ø 8
50	0250	Гайка	1
51	0251	Трубка	1	Ø 6
52	0252	Трубка	1	Ø 6
53	0253	Крышка ёмкости для смазки	1

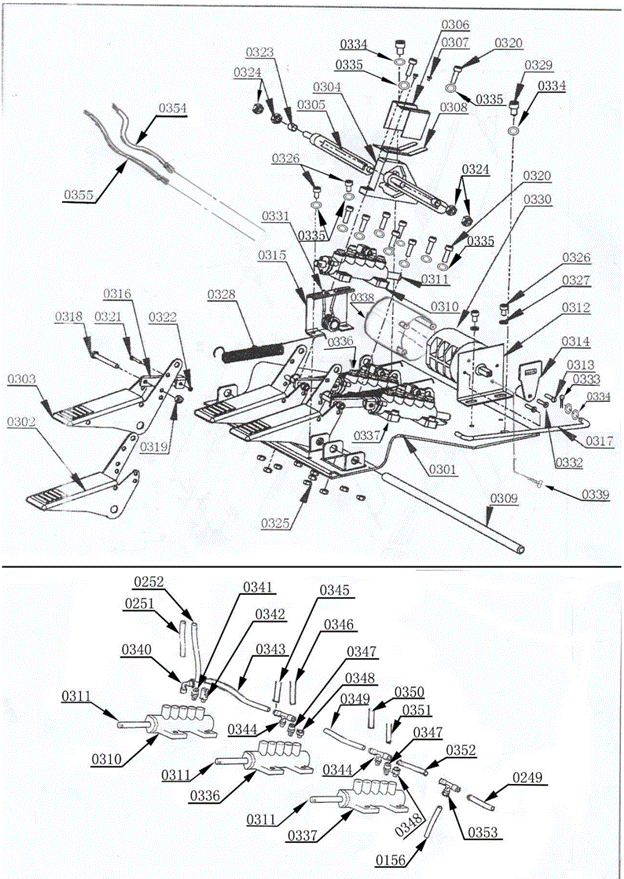

Ном.	Позиция	Наименование	Кол.	Примечания
1	0301	Нижняя панель ножных педалей	1
2	0302	Левая ножная педаль	3
3	0303	Правая ножная педаль	1
4	0304	Скользящий узел в сборе	1
5	0305	Скользящий стержень	2
6	0306	Защита скользящего узла	1
7	0307	Винт	2	М3х5
8	0308	Пружина узла скольжения	1
9	0309	Вал ножной педали	1
10	0310	Клапан	1
11	0311	Стержень клапана	3
12	0312	Основание включателя	1
13	0313	Болт	2	М5х20
14	0314	Соединительная пластина	1
15	0315	Кожух пружины	1
16	0316	Дистанционная деталь соединения ножной педали	3
17	0317	Соединительная тяга ножной педали	1
18	0318	Болт с шестигранной головкой	3	М6х55
19	0319	Шестигранная гайка	3	М6
20	0320	Болт с круглой головкой	14	М6х15
21	0321	Болт с круглой головкой	3	М4х25
22	0322	Шестигранная гайка	3	М4
23	0323	Втулка	2
24	0324	Шестигранная гайка	4	М8
25	0325	Шестигранная гайка	14	М6
26	0326	Болт с круглой головкой	2	М6х10
27	0327	Плоская шайба	2	D6
28	0328	Пружина ножной педали	3
29	0329	Болт с круглой головкой	2	М8х10
30	0330	Универсальный включатель	1
31	0331	Пружина	1
32	0332	Болт с круглой головкой	1	М4х10
33	0333	Штифт	2	D2х20
34	0334	Плоская шайба	6	D8
35	0335	Плоская шайба	16	D6
36	0336	Клапан	1
37	0337	Клапан	1
38	0338	Защита включателя	1
39	0339	Болт	2	3х12
40	0340	Соединительный наконечник трубки	1	D8
41	0341	Соединительный наконечник трубки	2	D6
42	0342	Глушитель шума	2
43	0343	Трубка	1	Ø 8
44	0344	Тройник	2	D8
45	0345	Трубка	1	Ø 8
46	0346	Трубка	1	Ø 8
47	0347	Угольник с прямым углом, наконечник трубки	4	D8
48	0348	Глушитель шума	4
49	0349	Трубка	1	Ø 8
50	0350	Трубка	1	Ø 8
51	0351	Трубка	1	Ø 8
52	0352	Трубка	1	Ø 8
53	0353	Соединительная деталь	1	D8, D6
54	0354	Линия мотора	1
55	0355	Линия питания	1
56	0156	Трубка	1	Ø 6
57	0249	Трубка	1	Ø 8

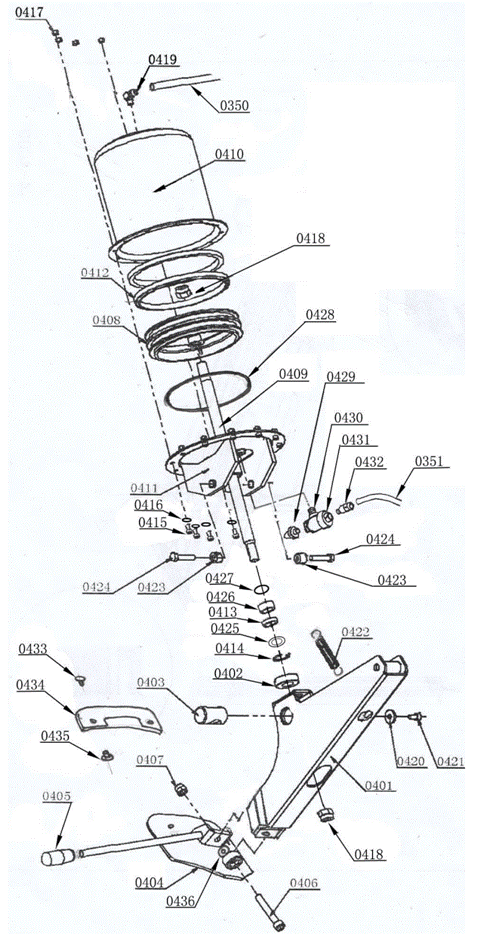

Ном.	Позиция	Наименование	Кол.	Примечания
1	0401	Рычаг устройства сдвига бортов шины	1
2	0402	Шайба устройства сдвига бортов шины	1
3	0403	Ось устройства сдвига бортов шины	1
4	0404	Упор устройства сдвига бортов шины	1
5	0405	Рукоятка	1
6	0406	Болт с круглой головкой	1	М12х120
7	0407	Шестигранная гайка	1	М12
8	0408	Поршень большого цилиндра	1
9	0409	Шток поршня большого цилиндра	1
10	0410	Корпус цилиндра	1
11	0411	Крышка большого цилиндра	1
12	0412	Y-образное кольцо	2	186
13	0413	Y-образное кольцо	1	d20xD30
14	0414	Стопорное кольцо	1	D30
15	0415	Болт с круглой головкой	12	М6х15
16	0416	Плоская шайба	12	D6
17	0417	Шестигранная гайка для затягивания фланца	12	М6
18	0418	Шестигранная гайка	2	М16
19	0419	Угольник с прямым углом соединительный	1	D8
20	0420	Большая шайба	1
21	0421	Болт с круглой головкой	1	М8х10
22	0422	Пружина рычага устройства сдвига бортов шины	1
23	0423	Накладка	2
24	0424	Болт с круглой головкой	2	М12х30
25	0425	Плоская шайба	1
26	0426	Направляющая втулка	1	d20
27	0427	O-образное уплотнительное кольцо	1	d20x2,4
28	0428	O-образное уплотнительное кольцо	1	D184x3,5
29	0429	Глушитель шума	1
30	0430	Внутреннее соединение	1
31	0431	Клапан быстрого выпуска	1
32	0432	Угольник с прямым углом, наконечник трубки	1	D8
33	0433	Крепёжная кнопка	1
34	0434	Защитная накладка упора устр. сдвига борта шины	1
35	0435	Крепёжная кнопка	1
36	0436	Регулирующая шайба	1
37	0350	Трубка	1	Ø 8
38	0351	Трубка	1	Ø 8

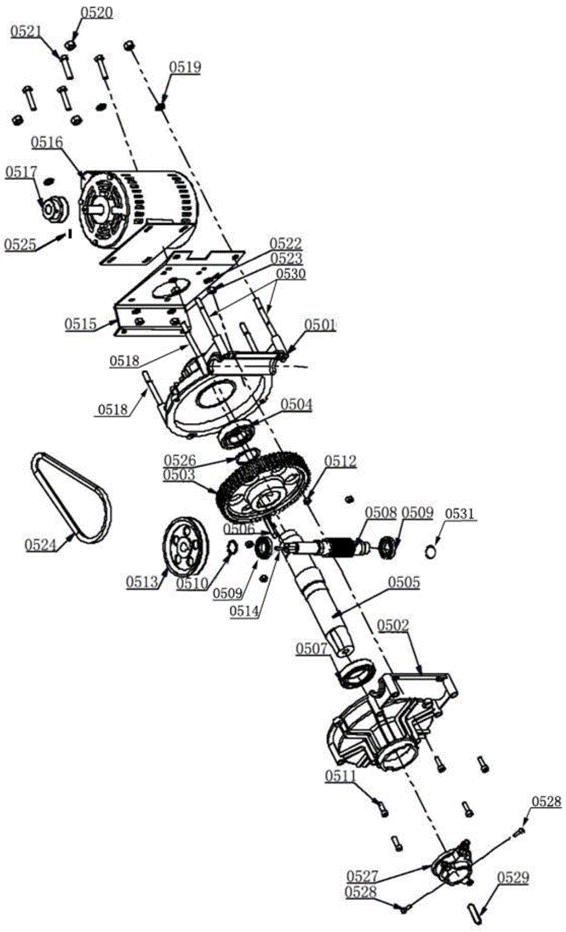

Ном.	Позиция	Наименование	Кол.	Примечания
1	0501	Нижняя крышка коробки передач	1
2	0502	Верхняя крышка коробки передач	1
3	0503	Коробка передач	1
4	0504	Подшипник	1
5	0505	Вал коробки передач	1
6	0506	Штифт	1
7	0507	Подшипник	1
8	0508	Вал коробки передач	1
9	0509	Подшипник	2
10	0510	Уплотнительное кольцо для вала	1	D26
11	0511	Болт с круглой головкой	5	М8х25
12	0512	Шестигранная гайка	5	М8
13	0513	Большой шкив	1
14	9514	Штифт	1
15	0515	Кронштейн мотора	1
16	0516	Мотор переменного тока	1
17	0517	Малый шкив	1
18	0518	Болт с шестигранной головкой	4	М10х160
19	0519	Плоская шайба	10	D10
20	0520	Шестигранная гайка	10	М10
21	0521	Болт с шестигранной головкой	4	М10х40
22	0522	Плоская шайба	8	D10
23	0523	Шестигранная гайка	4	М10
24	0524	Приводной ремень	1
25	0525	Шестигранный круглый болт для затяжки	1	М8х10
26	0526	Пружинное дистанционное кольцо для вала	1	22.01.2018
27	0527	Клапан	1
28	0528	Болт с круглой головкой	2	М6х15
29	0529	Штифт	1	12х8х50
30	0530	Болт с круглой головкой	2	М10х200
31	0531	Уплотнительное кольцо	1

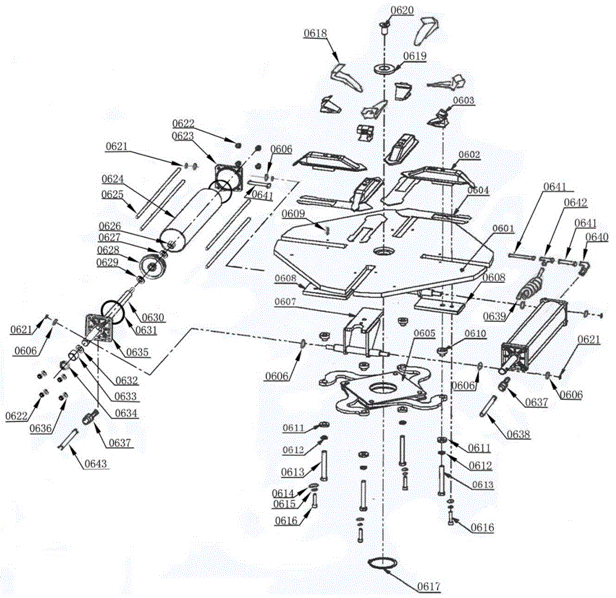

Ном.	Позиция	Наименование	Кол.	Примечания
1	0601	Поворотный стол	1
2	0602	Основание захвата	4
3	0603	Захват	4
4	0604	Антифрикционная накладка	4
5	0605	S-образные пластины	1 ком.
6	0606	Регулирующая шайба	8
7	0607	Объединённая опора цилиндра	2
8	0608	Соединённая опора ползуна	2
9	0609	Штифт	8	Ø 5х10
10	0610	Ось S-образной пластины	4
11	0611	Шайба оси S-образной пластины	4
12	0612	Шайба	4	D12
13	0613	Болт с шестигранной головкой	4	М12х95
14	0614	Плоская шайба	4	D8
15	0615	Пружинное кольцо	4	D8
16	0616	Болт с круглой головкой	4	М8х25
17	0617	Пружинное дистанционное кольцо для вала	1	D75
18	0618	Защитная накладка захвата	4
19	0619	Блокирующая шайба поворотного стола	1
20	0620	Шестигранная гайка	1	М16х30
21	0621	Пружинное дистанционное кольцо	4	D12
22	0622	Неметаллическая гайка	16	М8
23	0623	Задняя крышка цилиндра	2
24	0624	Корпус цилиндра	2
25	0625	Стержневой болт цилиндра с двумя резьбовыми концами	8
26	0626	Гайка	2	М12
27	0627	Внешняя шайба	2
28	0628	Резиновый поршень цилиндра	2
29	0629	Внутренняя шайба	2
30	0630	Шток поршня	2
31	0631	O-образное уплотнительное кольцо	4	d75x1,8
32	0632	O-образное уплотнительное кольцо	2	D24x2,4
33	0633	Направляющая втулка	2	d20
34	0634	Y-образное кольцо	2	D28
35	0635	Передняя крышка цилиндра	2
36	0636	Плоская шайба	8	D8
37	0637	Тройник	2	D8
38	0638	Трубка	1	Ø 8
39	0639	Спиральная трубка	1	Ø 8
40	0640	Угольник с прямым углом, наконечник трубки	2	D8
41	0641	Трубка	2	Ø 8
42	0642	Тройник	1	D8
43	0643	Трубка	1	D8
