Руководство для Пользователя Станок для замены шин XTC 990A (стр. 1 )

Руководство для Пользователя

Станок для замены

шин XTC 990A

Содержание

Предисловие и предупреждения …………………………………………………… 2

1. Общее описание ………………………………………………………………….. 3

2. Применение демонтажной головки …………………………………………….. 6

3. Установка ……………………………………………………………………….... 6

4. Работа ……………………………………………………………......................... 8

5. Техническое обслуживание ……………………………………………………… 14

6. Транспортировка …………………………………………………………………. 15

7. Приспособления ………………………………………………………………….. 16

8. Схема контуров …………………………………………………………………… 17

9. Изображения отдельных деталей и их перечень ……………………………….. 20

Предисловие

Данный Станок для замены шин является одним из видов международного продвинутого автоматического оборудования, и он имеет следующие замечательные свойства:

1. Он имеет пневматическое запирающее устройство и улучшенную надёжность, вертикальный рычаг имеет конструкцию отклоняющейся назад стойки. Удобство демонтажа шины, экономия времени и лучшая способность к повторениям действий могут гарантировать хорошую работу.

2. Максимальный диаметр обода равен 24", что пригодно для низкопрофильных шин.

3. Обладая достоинствами практичной конструкции, использования хороших материалов, надёжности, удобства работы и длительного срока службы, данная модель станка является популярной на рынке. Подробности находятся в этом руководстве.

Предупреждения

1. Пожалуйста, внимательно прочтите данное руководство. Уделяйте внимание правилам работы.

2. Ограниченный диапазон работы: Руководство по эксплуатации и техническая поддержка от производителя.

3. Не работайте для других целей: Производитель не будет нести ответственность за ущерб, вызванный изменениями, произведёнными без разрешения.

4. Выключайте подачу электропитания, если во время работы произойдёт что-либо неправильное, а затем займитесь решением проблемы.

5. Во время работы носите соответствующую защитную одежду.

6. Включите подачу сжатого воздуха. Нажимайте на педаль управления захватами и подвигайте захватами более десяти раз, включайте электропитание до тех пор, пока из устройства для внесения в воздух смазки не начнёт капать масло, опасайтесь утечек, вызванных повреждёнными резиновыми уплотнениями.

1. Общее описание

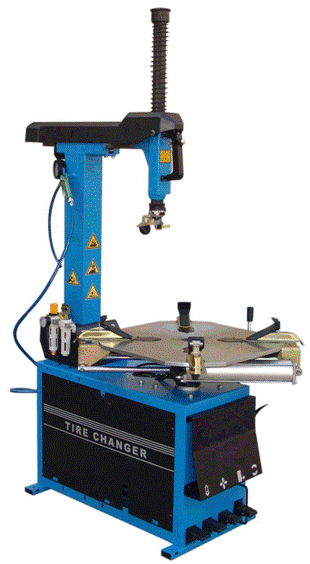

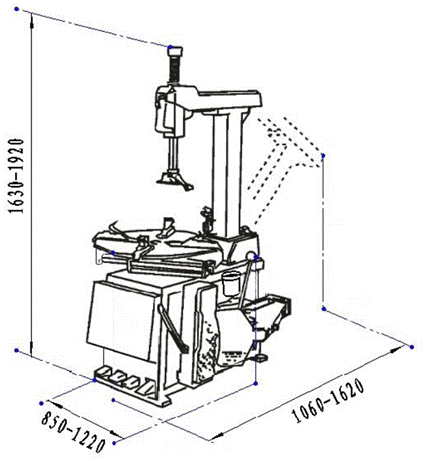

1.1 Технические данные

Рабочее давление сжатого воздуха	8 – 10 бар
Мощность	1,1 кВт / 0,8 кВт
Мотор	220 вольт / 380 вольт
Температура для работы	0 °С – 45 °С
Скорость вращения поворотного стола	6 об./мин.
Максимальная глубина станка	(включая место для наклона стойки) 1620 мм
Максимальная ширина	1220 мм
Максимальная высота	1920 мм
Вес	215 кг
Максимальная ширина шины	330 мм
Максимальный диаметр шины	1010 мм
Обод, зажимаемый изнутри	13 – 24"
Обод, зажимаемый снаружи	11 – 22"

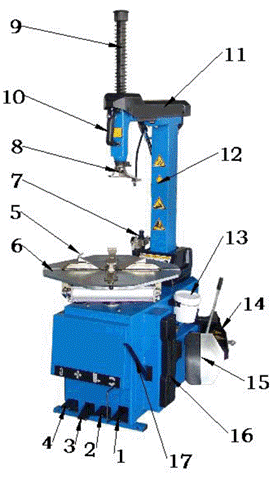

1.2 Детали станка

Фиг. 1

1. Ножная педаль для вращения поворотного стола

2. Ножная педаль привода устройства сдвига борта шины

3. Ножная педаль для перемещения захватов обода колеса

4. Ножная педаль для наклона назад стойки

5. Захваты обода колеса

6. Поворотный стол

7. Воздушный фильтр и устройство ввода смазки с кронштейном

8. Демонтажная головка

9. Вертикальный шестигранный стержень

10. Ручка

11. Горизонтальный рычаг

12. Наклоняющаяся назад стойка

13. Смазка

14. Упорная пластина устройства сдвига борта шины

15. Устройство сдвига борта шины

16. Резиновая защитная накладка

17. Монтажная лопатка

1.3 Работа системы (нумерацию см. на Фиг. 1)

1.3.1 Включите подачу сжатого воздуха на ручке (10), переместите шестигранный стержень (9) вверх и вниз, переместите горизонтальный рычаг (11) спереди назад, все компоненты готовы к демонтажу шины.

1.3.2 После регулировки демонтажной головки, нажмите кнопку включения пневматики на ручке (10), надёжно зафиксируйте демонтажную головку и горизонтальный рычаг (11), демонтажная головка готова к работе.

1.3.3 Демонтажная головка устанавливает шину на обод и демонтирует её с обода при помощи монтажной лопатки (17).

1.4 Поворотный стол с автоматическим центрированием

1.4.1 Поворотный стол (6) используется для закрепления и вращения обода колеса и имеет два цилиндра с автоматическим центрированием.

1.4.2 Закрепляйте обод захватами (5) с внутренней или с наружной стороны.

1.4.3 Поворотный стол (6) вращается по часовой стрелке или против часовой стрелки вместе с ободом электромотором через коробку передач с червячными шестернями

1.5 Система управления ножными педалями

1.5.1 Нажмите на педаль (1) и вращайте поворотный стол по часовой стрелке, поднимите педаль и вращайте поворотный стол против часовой стрелки.

1.5.2 Нажмите на педаль (2) и устройство сдвига бортов шины начнёт работать с внешней стороны на внутреннюю, сдвигая борт шины с обода.

1.5.3 Педаль (3) используется для раскрывания или сдвигания захватов обода колеса.

1.5.4 Нажмите на педаль (4) и вертикальный рычаг (12) (стойка) встанет в нерабочее положение, нажмите на педаль (4) снова вверх и вертикальный рычаг (12) (стойка) встанет в вертикальное положение.

1.6 Устройство сдвига бортов шины

1.6.1 Перемещайте упорную пластину устройства сдвига бортов шины (14) с помощью цилиндра повторяющимися движениями.

1.6.2 Устройство сдвига бортов шины (15) используется для надавливания на борта шины.

1.6.3 Резиновая защитная накладка используется для защиты шины и обода колеса от проскальзывания во время сдвига бортов шины.

2. Применение демонтажной головки

2.1 Работа

2.1.1 После сдвига бортов шины, раскройте или сдвиньте захваты, для того, чтобы закрепить колесо на поворотном столе (6) (Фиг. 1).

2.1.2 Нажмите на педаль (4), установите вертикальный рычаг (12) (стойку) в вертикальное положение.

2.1.3 Управляйте горизонтальным рычагом (11) за ручку (10), нажмите на вертикальный шестигранный стержень (9) и установите демонтажную головку (8) в наилучшее положение для работы. Нажмите на кнопку включения пневматики на ручке (10), надёжно зафиксируйте шестигранный стержень (9) и горизонтальный рычаг (11). (Фиг. 9/10).

2.1.4 Устанавливайте шину или демонтируйте её, следуя нормальным этапам работ.

3. Установка

"!" Предупреждение: 1. Оставьте у оборудования пространство 500 мм от стен для обеспечения удобства работы.

2. Не устанавливайте оборудование на открытом воздухе или в местах с повышенной влажностью.

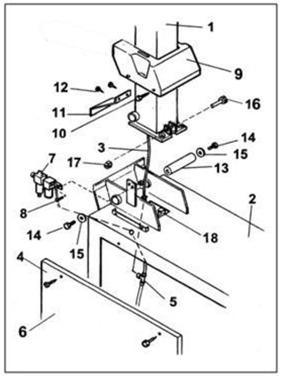

3.1 Установка станка

3.1.1 Закрепите вертикальный рычаг на корпусе станка.

1) Отверните болты (4) на боковой панели (6) и снимите её.

Фиг. 2

2) Смажьте вертикальный рычаг (13) перед установкой.

3) Установите вертикальный рычаг и (13), добавьте шайбы с обеих сторон (15), закрепив их болтами (14), соедините трубку (3) от отверстия в задней части кузова с тройником (диаметром 5/8).

4) Вытяните рычаг из опасения повредить трубку во время её подсоединения.

5) Полностью вытяните шток цилиндра (18), соедините шток (18) с кольцом под вертикальным рычагом (1) с помощью болта (16) и закрепите гайкой (17).

6) Установите крышку (11) под вертикальным рычагом (1) с помощью болтов (12).

7) Закрепите кожух (9) на корпусе с помощью крепёжных деталей (10).

8) Закрепите воздушный фильтр и устройство ввода смазки (7) на кронштейне, соедините трубку для воды-масла с тройником (диаметром 8).

9) Закрепите боковую панель (6) на корпусе после проверки соединений системы пневматики. (Фиг. 2).

3.2 Установите станок на бетонное основание и закрепите болтами (М10).

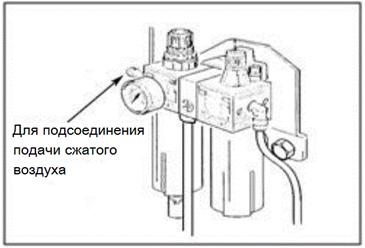

3.3 Подсоедините подачу сжатого воздуха с фильтром. (Фиг. 3)

Фиг. 3

3.4 Установка системы электрооборудования

1) Система электрооборудования должна устанавливаться и запускаться в работу работниками с профессиональной квалификацией.

2) Мотор должен соответствовать обозначениям, закреплённым на станке.

3) Обеспечьте наличие заземления, для обеспечения безопасности.

4) Проверьте после установки, нажмите на педаль, поворотный стол должен вращаться по часовой стрелке, поднимите педаль и вращайте поворотный стол против часовой стрелки.

3.5 Проблемы во время установки станка и их устранение

Проблема	Причина	Устранение
Поворотный стол не вращается.	1. Вилка не вставлена в розетку. 2. Вилка вынута из розетки. 3. Электропитание не правильное.	Проверьте и исправьте вилку.
При нажатии на педаль поворотный стол враща-ется не в правильную сторону.	" + " и " - " подсоединены не пра-вильно (380 вольт).	Поменяйте местами любые две фазы.
Скорость вращения не достаточная.	1. Электропитание и напряжение тока не правильные. 2. Ремень трансмиссии ослаблен.	1. Проверьте электропитание и на-пряжение, они должны соответ-ствовать величинам, указанным на станке. 2. Натяните ремень трансмиссии.
Поворотный стол не может закрепить обод.	1. Пневматическое устройство и станок не соединены. 2. Давление в системе пневматики не достаточное. 3. Включите или установите большее давление редуктором.	1. Подсоедините подачу сжатого воздуха. 2. Откорректируйте давление. 3. Включите или установите соот-ветствующее давление редук-тором.
	То же, что выше	То же, что выше
