Привод электрической лебедки
Исходные данные | Варианты | |||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
Масса груза М (тонн) | 0,5 | 1 | 1,5 | 2 | 2,5 | 3 | 3,4 | 3,8 | 4 | 5 |
Скорость подъема груза Vгр (м/c) | 0,4 | 0,6 | 0,8 | 0,9 | 1,2 | 0,8 | 1,0 | 1,2 | 1,4 | 2,0 |
Диаметр барабана Dб (мм) | 180 | 200 | 150 | 220 | 250 | 300 | 350 | 250 | 200 | 280 |
Срок службы редуктора τ (тыс. час.) | 5 | 4 | 7 | 3 | 2 | 3 | 5 | 6 | 3 | 5 |
Техническое задание 3

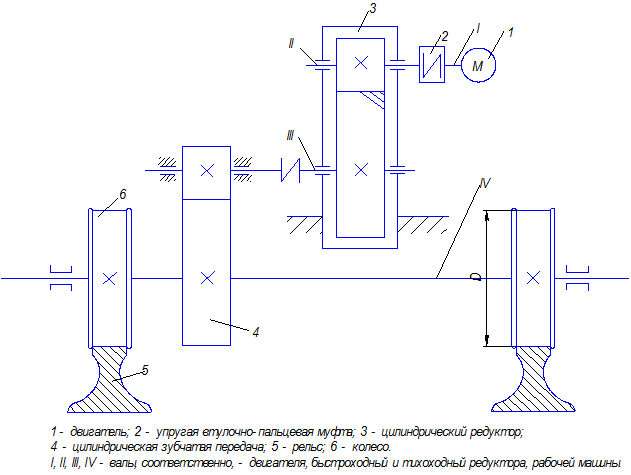

Привод механизма передвижения мостового крана
Исходные данные | Варианты | |||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
Сопротивление движения моста F, кН | 1,5 | 2,0 | 2,5 | 3,0 | 2,0 | 3,0 | 1,5 | 2,5 | 2,5 | 3,5 |
Скорость моста υ, м/с | 1,00 | 1,35 | 1,65 | 1,00 | 2,00 | 1,35 | 1,65 | 2,00 | 1,00 | 1,65 |
Диаметр колеса D, мм | 200 | 300 | 400 | 300 | 500 | 400 | 600 | 700 | 400 | 500 |
Срок службы привода Lh (тыс. час.) | 15 | 10 | 17 | 10 | 20 | 10 | 15 | 10 | 20 | 30 |
Техническое задание 4
Привод бетономешалки
Исходные данные | Варианты | |||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
Мощность на валу бетономешалки Nб (квт) | 0,8 | 1,2 | 1,6 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 |
Угловая скорость вала бетономешалки ωб (с-1) | 5 | 4,5 | 3 | 3,5 | 3 | 2,5 | 2 | 4,2 | 3,5 | 7,5 |
Срок службы редуктора Lh (тыс. час.) | 10 | 15 | 20 | 25 | 30 | 10 | 15 | 20 | 25 | 30 |
Техническое задание 5
Привод к ленточному конвейеру
Исходные данные | Варианты | |||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
Приведенная сила полезных сопротивлений F (кн) | 1 | 3 | 2 | 1,5 | 4 | 3,5 | 2,5 | 1 | 2 | 4 |
Скорость ленты конвейера U (м/с) | 2 | 1,5 | 2 | 0,8 | 0,5 | 1 | 2 | 3 | 2,5 | 1,5 |
Диаметр барабана конвейера D (мм) | 150 | 200 | 250 | 150 | 300 | 200 | 150 | 180 | 220 | 250 |
Срок службы привода Lh (тыс. час.) | 10 | 15 | 20 | 30 | 12 | 18 | 25 | 10 | 32 | 28 |
Техническое задание 6
Привод грузоподъемного механизма
Исходные данные | Варианты | |||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
Грузоподъемность Т (тонн) | 1,1 | 1,2 | 1,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 1,5 |
Скорость подъема Vгр (м/c) | 0,2 | 0,3 | 0,4 | 0,5 | 0,6 | 0,9 | 0,5 | 0,8 | 0,2 | 0,5 |
Диаметр канатного барабана Dб (мм) | 100 | 120 | 150 | 200 | 250 | 300 | 250 | 200 | 180 | 300 |
Срок службы редуктора Lh (тыс. час.) | 4 | 5 | 3 | 8 | 6 | 10 | 4 | 3 | 5 | 7 |
Техническое задание 7
Привод к ленточному конвейеру
Исходные данные | Варианты | |||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
Тяговая сила ленты F (кн) | 1 | 1,5 | 1,8 | 2 | 2,8 | 2,5 | 2,8 | 3,0 | 3,2 | 3,6 |
Скорость ленты V (м/с) | 1,2 | 1,0 | 1,5 | 1,4 | 0,8 | 1,6 | 1,2 | 1,0 | 0,8 | 1,2 |
Диаметр барабана D (мм) | 250 | 220 | 200 | 180 | 205 | 215 | 240 | 260 | 300 | 250 |
Срок службы редуктора Lh (тыс. час) | 15 | 20 | 25 | 30 | 10 | 15 | 20 | 25 | 30 | 35 |
Техническое задание 8
Привод подвесного конвейера
Исходные данные | Варианты | |||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
Тяговая сила цепи F (кн) | 6 | 4 | 5 | 3 | 6,5 | 5,5 | 3,5 | 3,0 | 4,5 | 5,2 |
Скорость грузовой цепи V (м/с) | 0,5 | 0,8 | 1,0 | 0,6 | 0,75 | 0,9 | 1,2 | 0,55 | 0,8 | 1,0 |
Диаметр звездочки D (мм) | 150 | 200 | 250 | 300 | 220 | 280 | 320 | 180 | 210 | 240 |
Срок службы привода Lh (тыс. час) | 15 | 20 | 25 | 30 | 10 | 12 | 18 | 22 | 28 | 14 |
Техническое задание 9
Привод ленточного конвейера
Исходные данные | Варианты | |||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
Приведенная сила полезных сопротивлений на ленте конвейера F (кн) | 2,2 | 3,0 | 2,0 | 4,0 | 6,5 | 3,5 | 3,2 | 5,0 | 6,0 | 3 |
Скорость ленты Vм/с | 0,5 | 0,8 | 1,0 | 0,45 | 0,6 | 0,9 | 1,1 | 0,7 | 0,5 | 1,0 |
Диаметр барабана D (мм) | 250 | 200 | 300 | 350 | 220 | 240 | 290 | 320 | 200 | 180 |
Срок службы привода Lh (тыс. час.) | 30 | 15 | 10 | 12 | 20 | 25 | 28 | 18 | 12 | 35 |
Техническое задание 10
|
