Детали машин Методические указания по выполнению расчетно-графической работы (стр. 5 )

Тяговый механизм

Величина	1	2	3	4	5	6	7	8	9	10
Сила тяги F, кН	7	7	7	8	8	8	9	9	9	10
Скорость подъема V, м/с	0,5	0,6	0,7	0,8	0,9	1,0	1,2	1,3	0,5	0,6
Диаметр барабана D, мм	250	300	320	360	340	380	400	280	420	260
Срок службы привода Lh (тыс. час.)	4	5	3	6	2	5	4	3	4	6

V. Литература

основная

1.  «Детали машин» и др. М., 2008 г.

2.  «Курсовое проектирование деталей машин» и др. М., 2005 г.

3.  Курсовое проектирование деталей машин. Шейнблит 2003 г.

дополнительная

4.  «Конструирование узлов и деталей машин» М., 1985 г.

5.  «Прикладная механика» под редакцией Осецкого. М., 1977 г.

6.  «Прикладная механика» 1982 г.

7.  «Конструирование узлов и деталей машин» , М. 2007 г.

8.  «Детали машин» , , М.,2002г.

ПРИЛОЖЕНИЕ 1

ПРИМЕРЫ СБОРОЧНЫХ ЧЕРТЕЖЕЙ РЕДУКТОРОВ

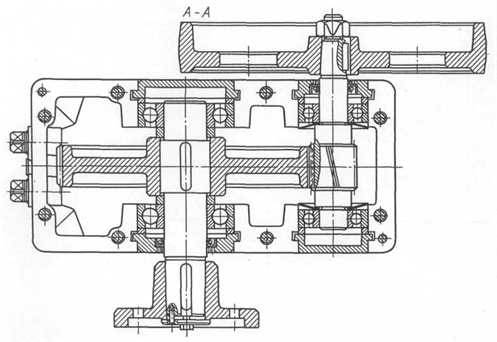

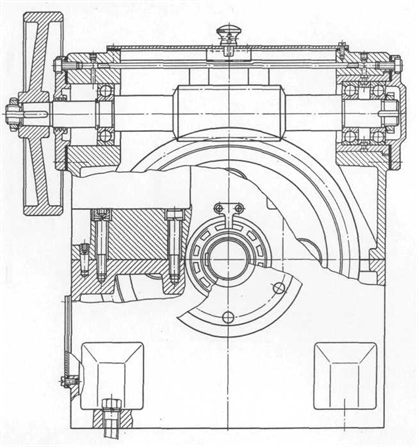

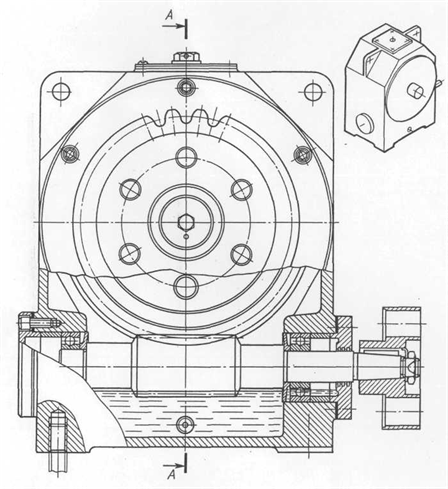

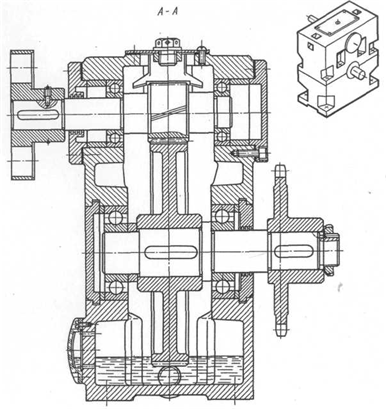

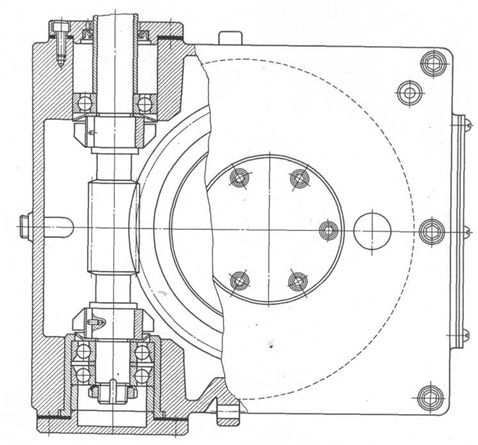

Рис. 1. Редуктор червячный одноступенчатый с боковым расположением червяка

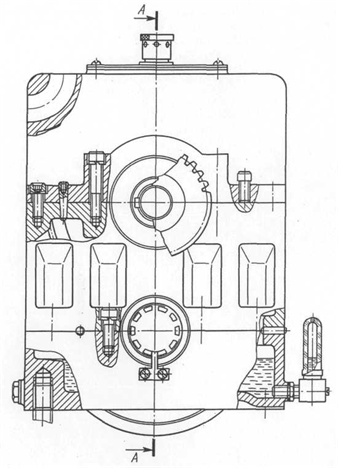

Рис. 2. Редуктор червячный одноступенчатый с верхним расположением червяка

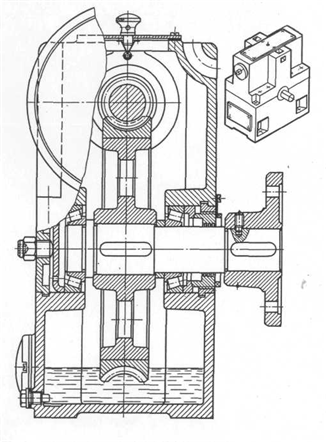

Рис. 3. Редуктор червячный одноступенчатый с нижним расположением червяка

Звездочка, шайба, гайка не показаны

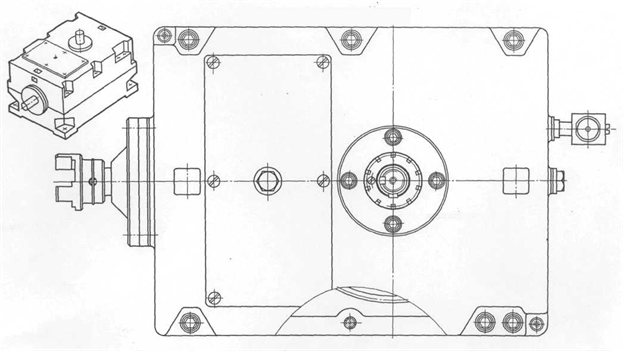

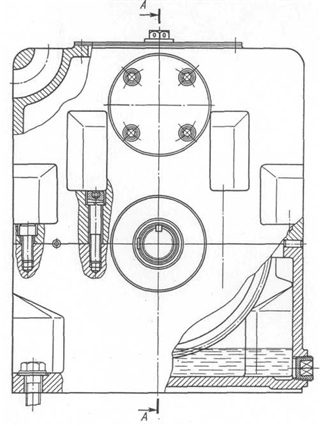

Рис. 4. Редуктор цилиндрический одноступенчатый вертикальный с верхним расположением шестерни

Полумуфта, шайба, болт и штифт не показаны

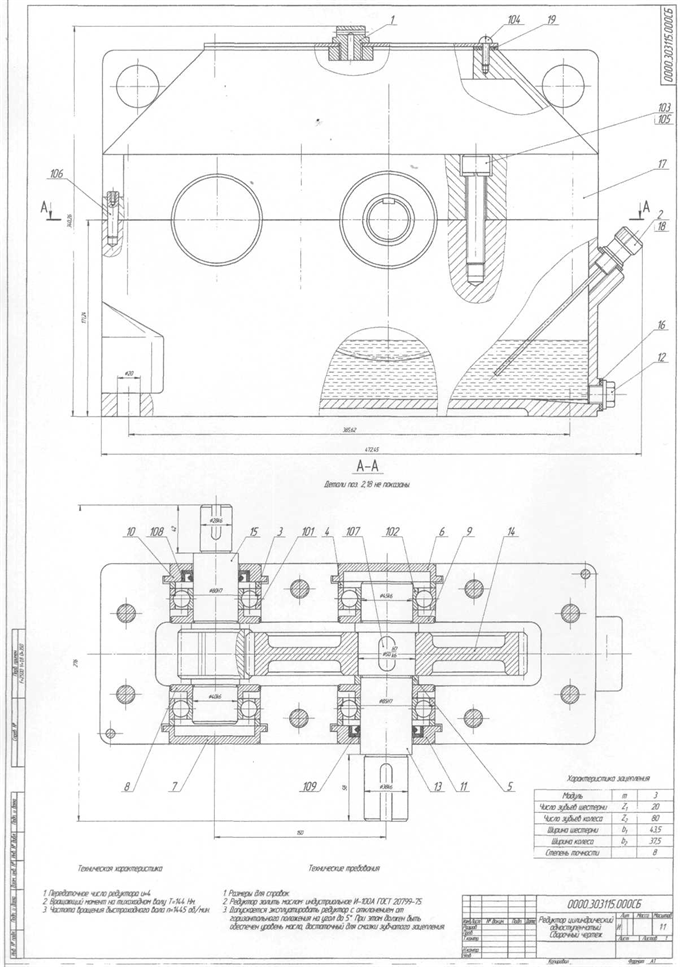

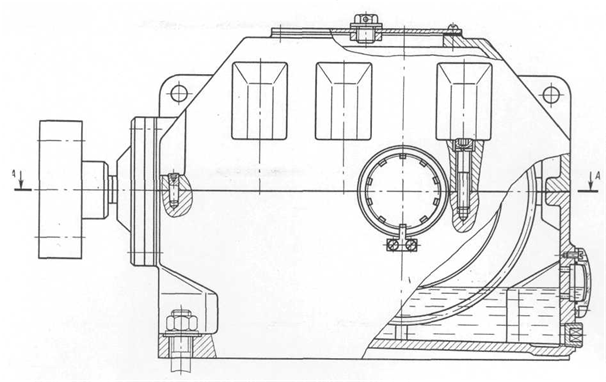

Рис. 5. Редуктор цилиндрический одноступенчатый горизонтальный

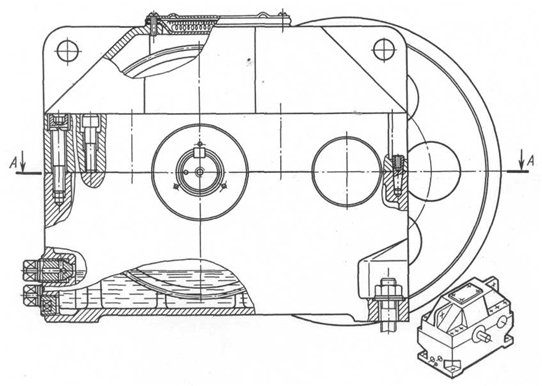

Рис. 6. Редуктор цилиндрический одноступенчатый вертикальный с нижним расположением шестерни

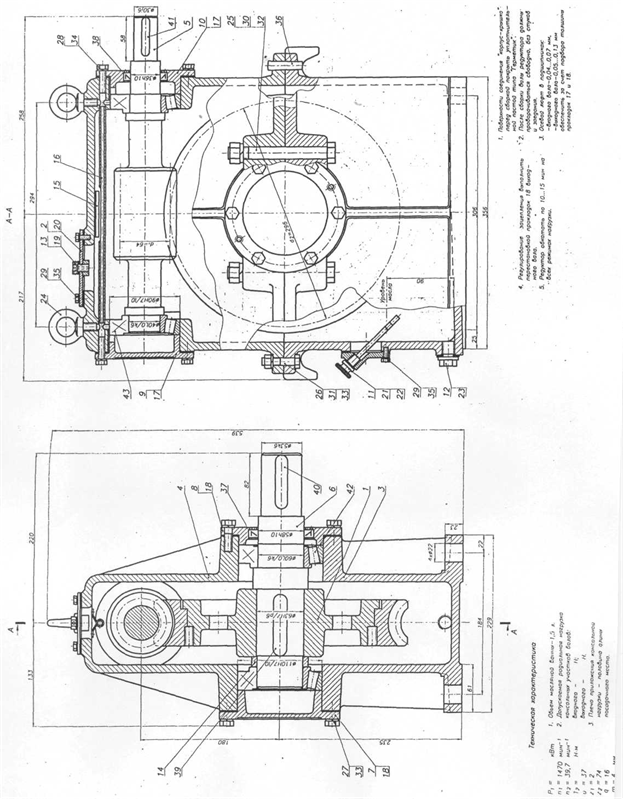

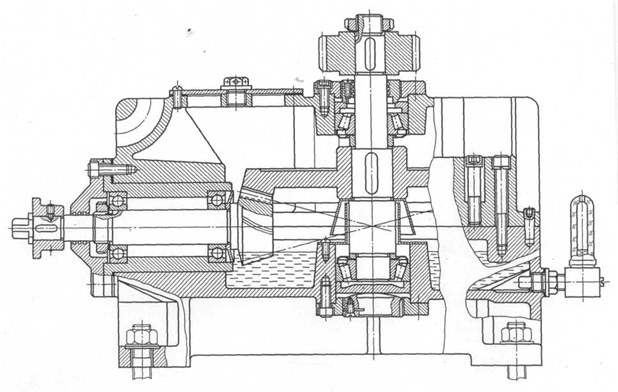

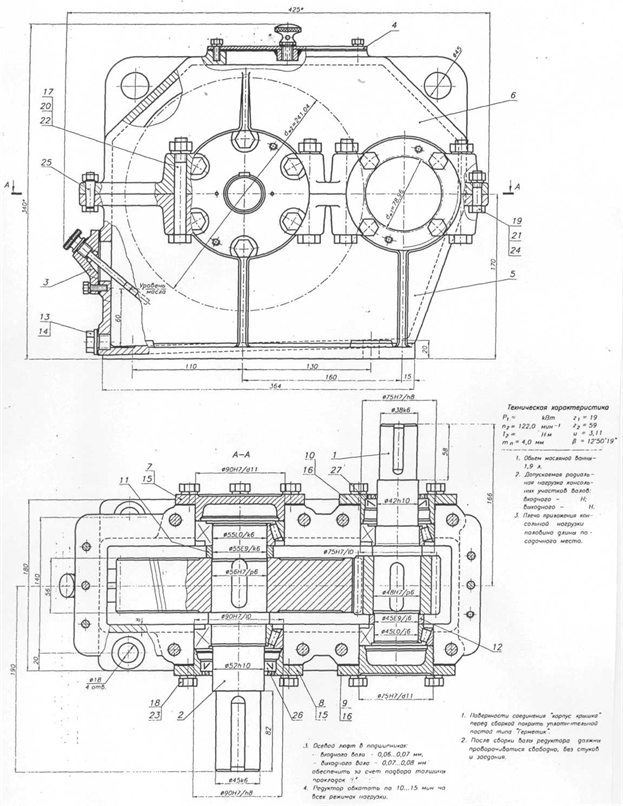

Рис. 7. Редуктор конический одноступенчатый с вертикальным тихоходным валом

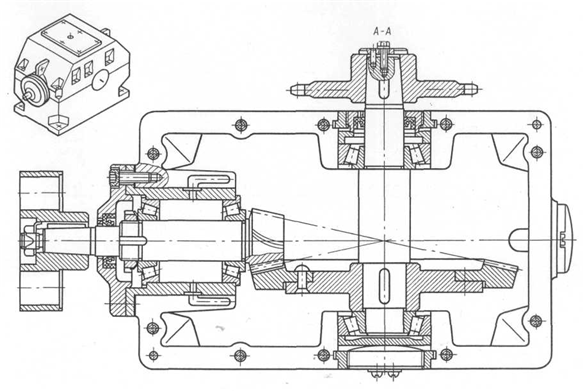

Рис. 8. Редуктор конический одноступенчатый горизонтальный

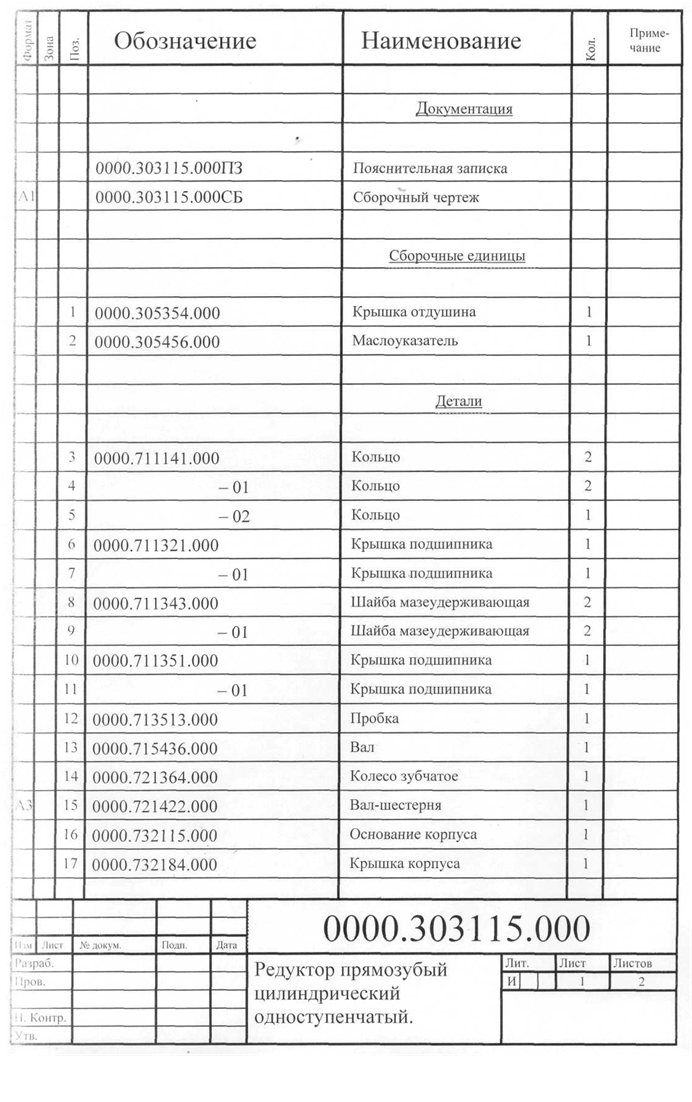

ПРИЛОЖЕНИЕ 2

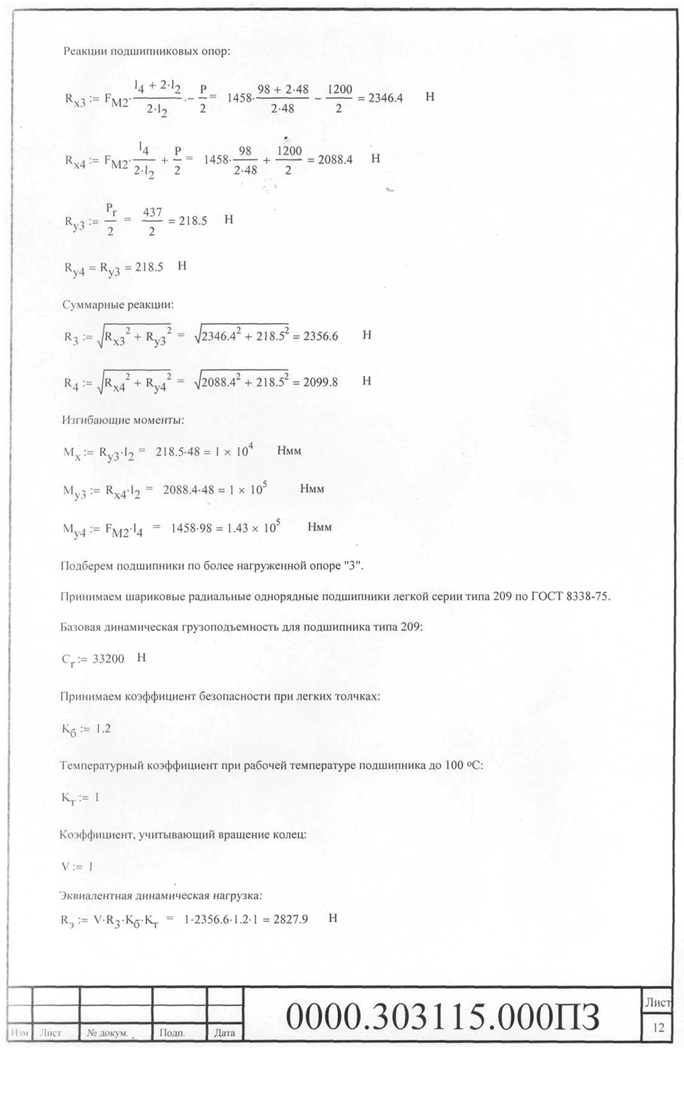

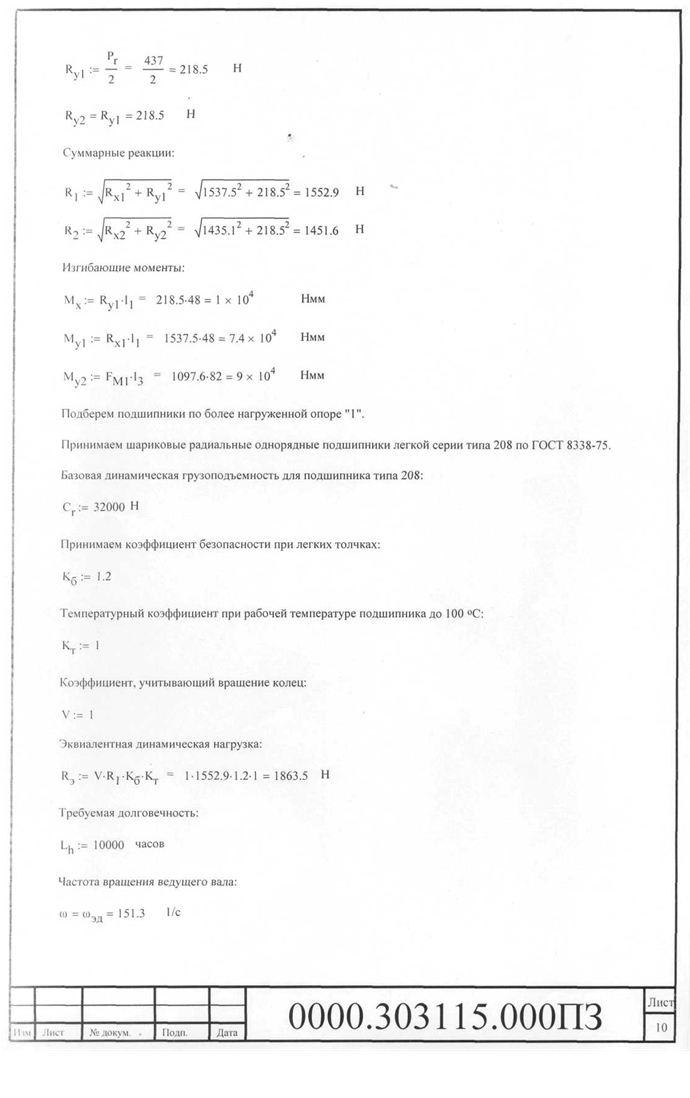

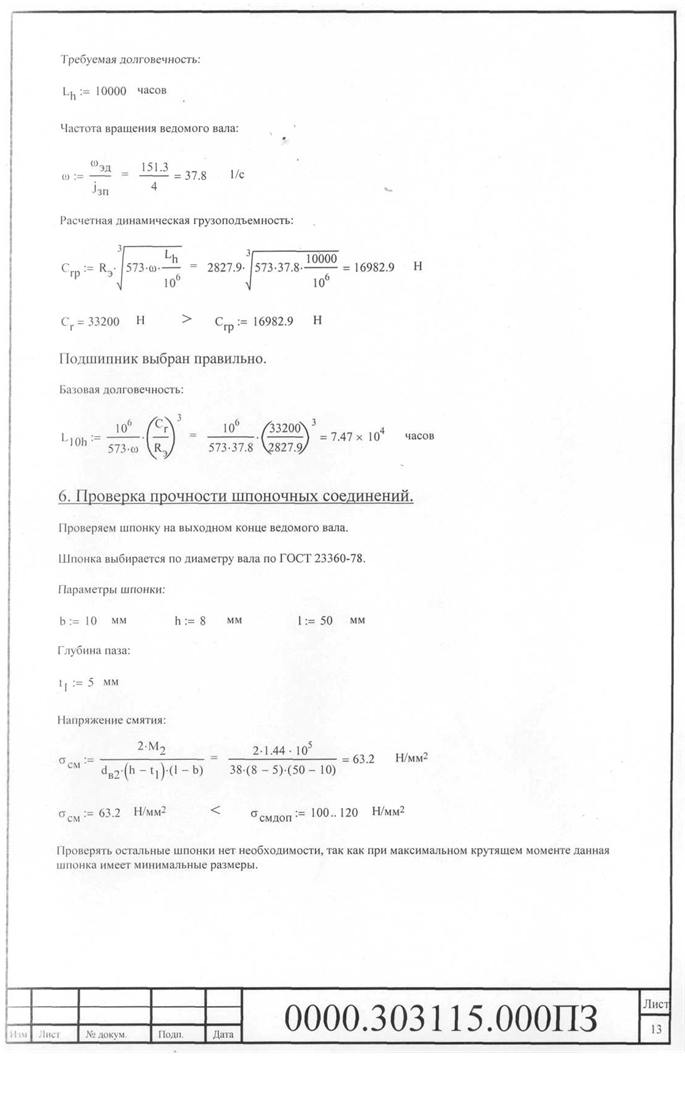

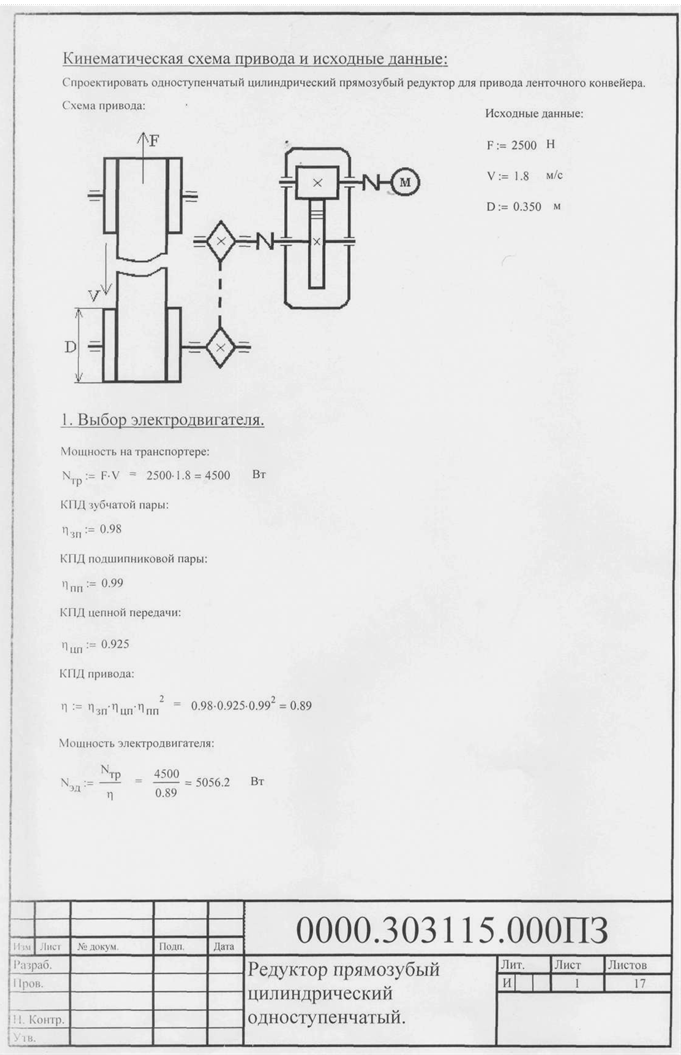

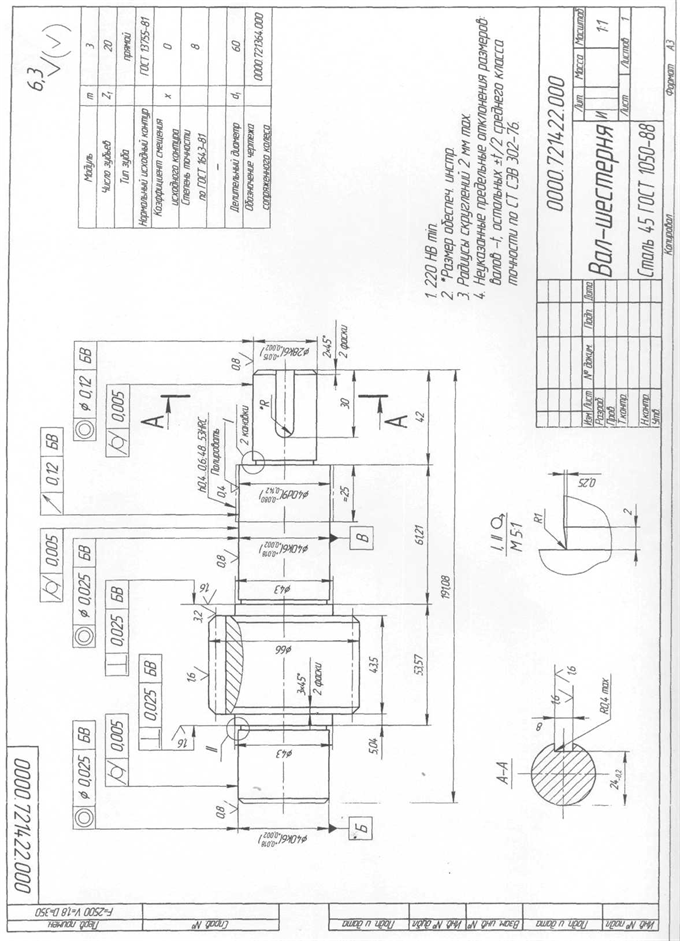

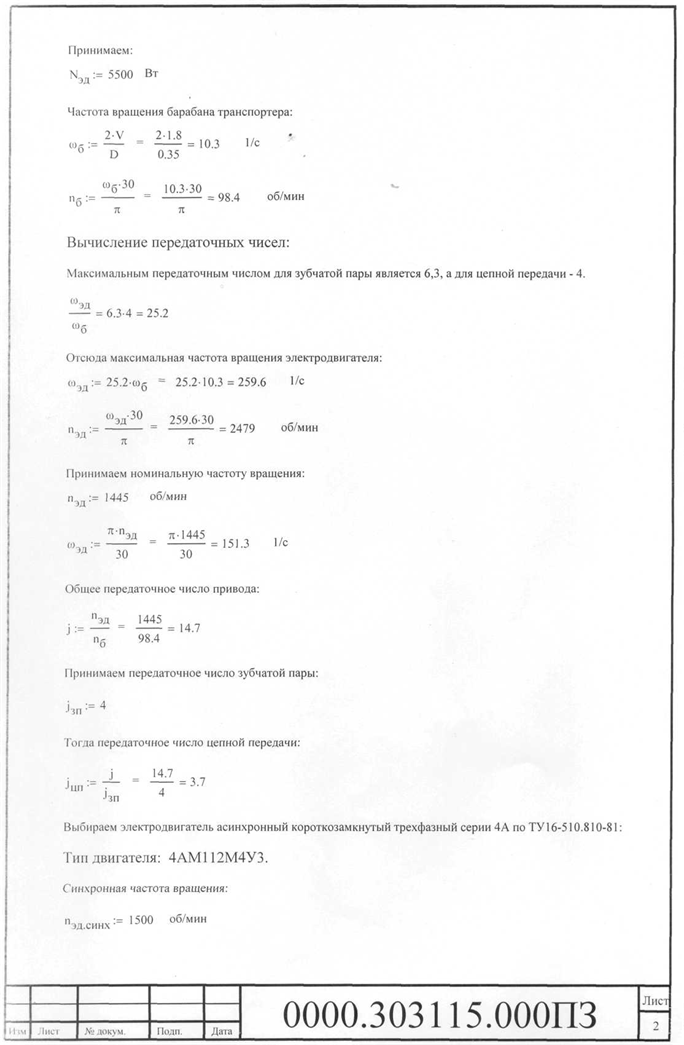

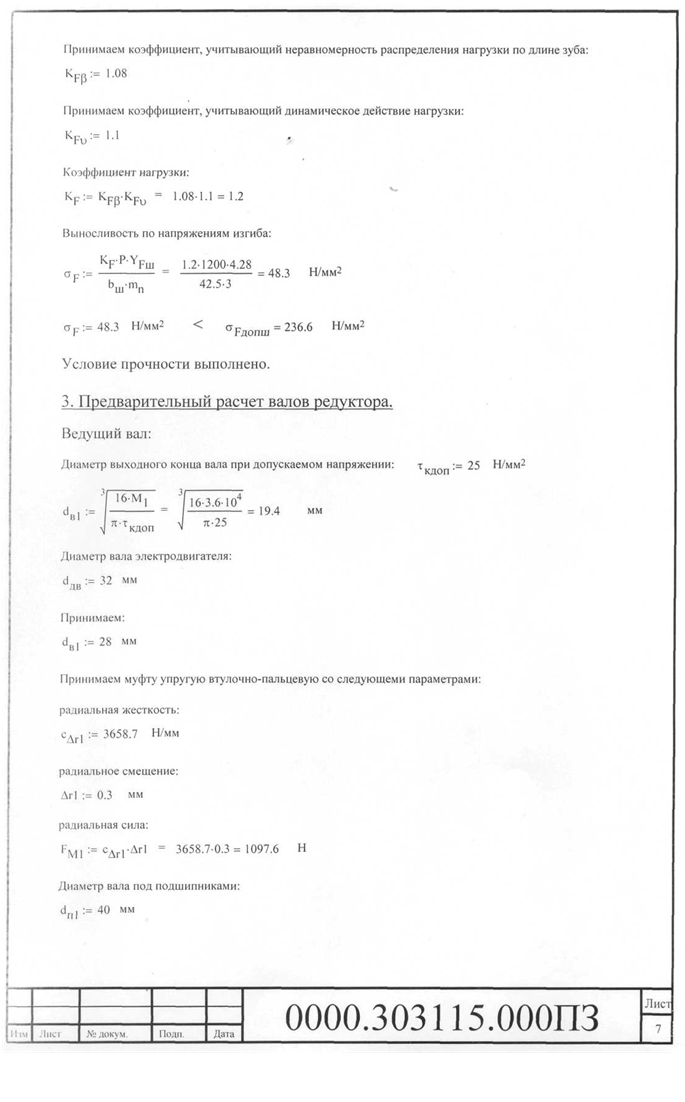

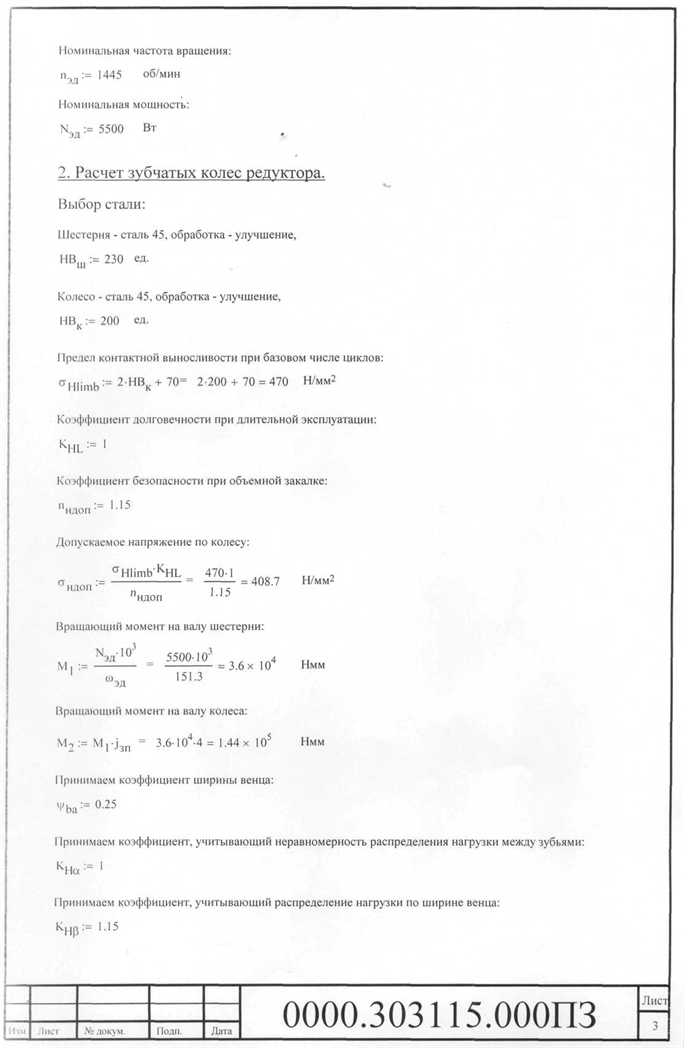

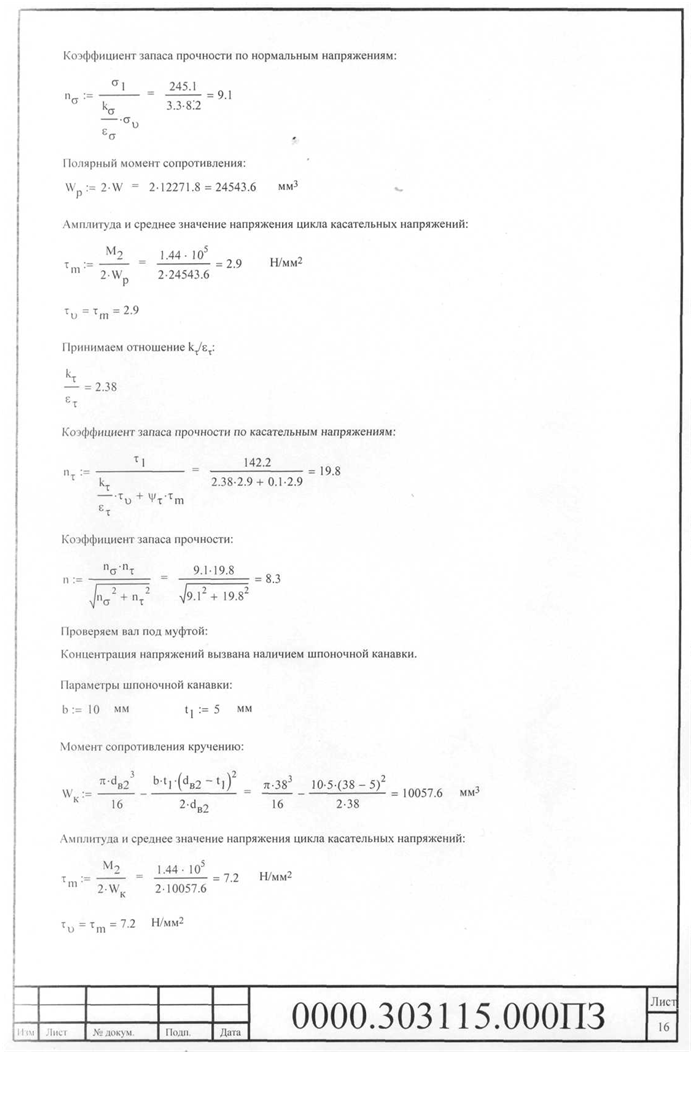

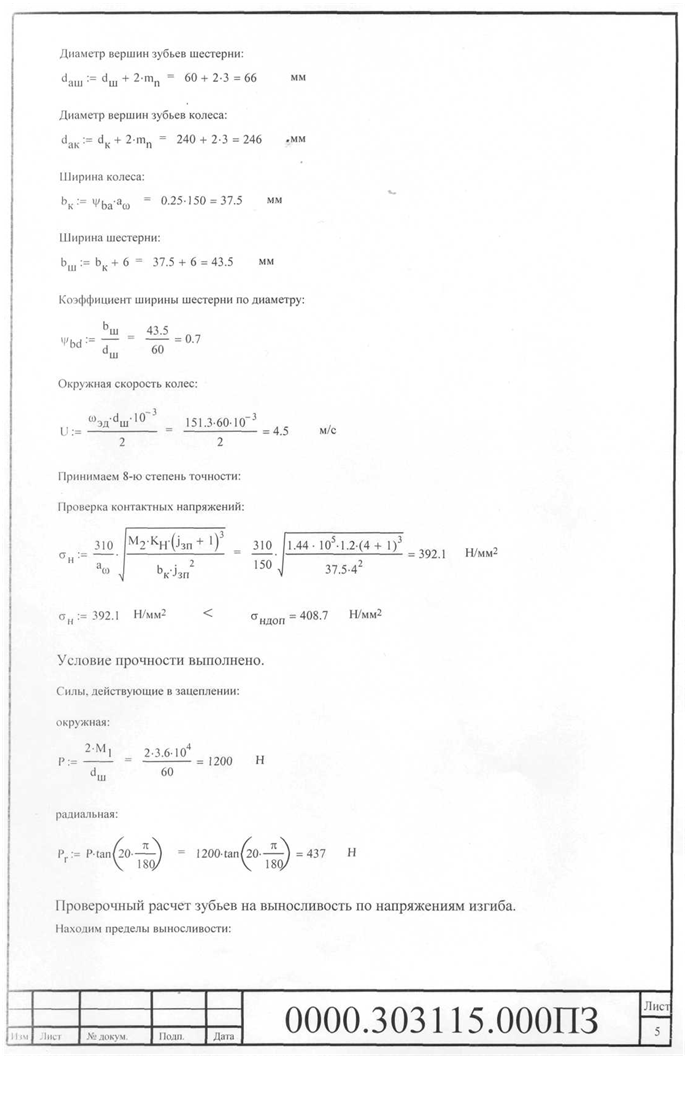

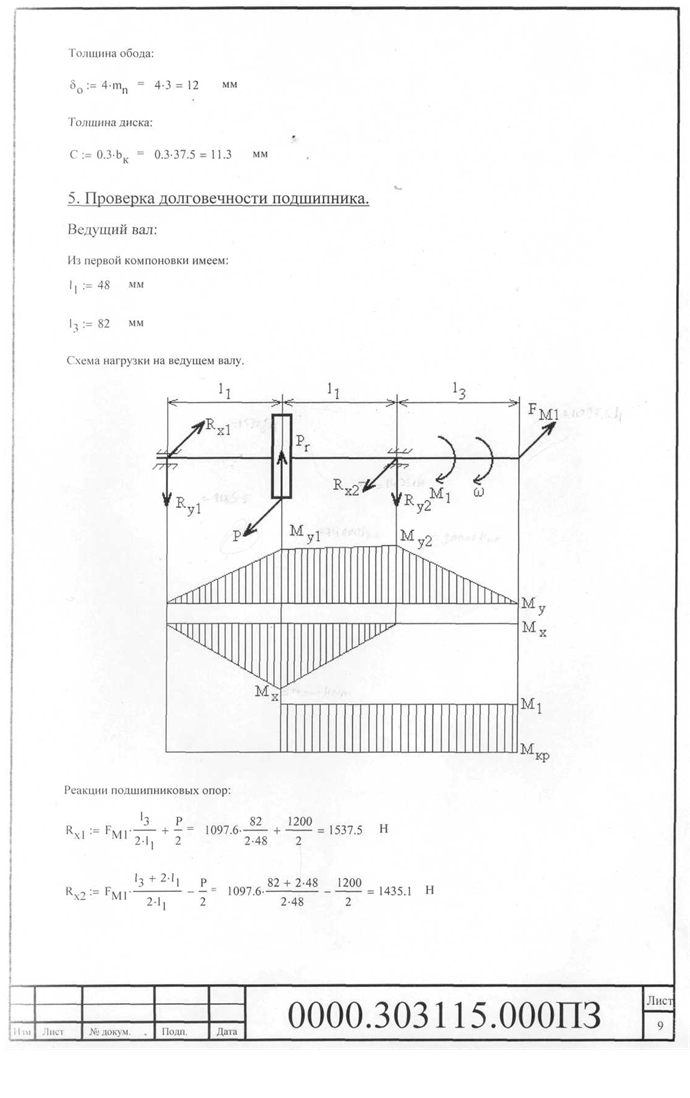

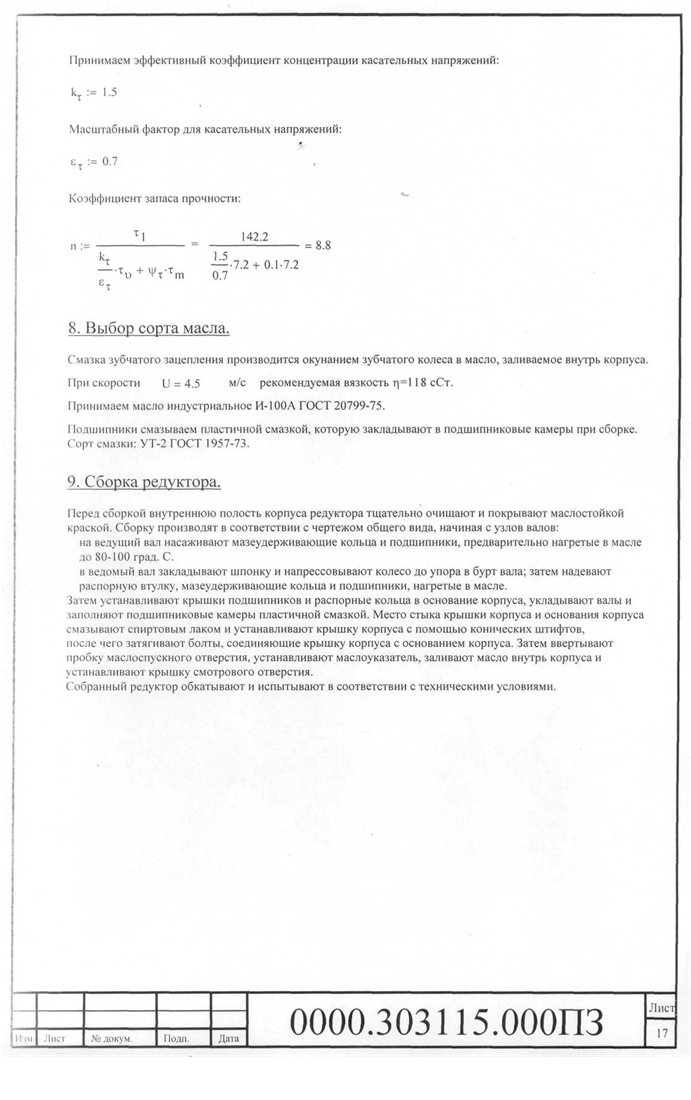

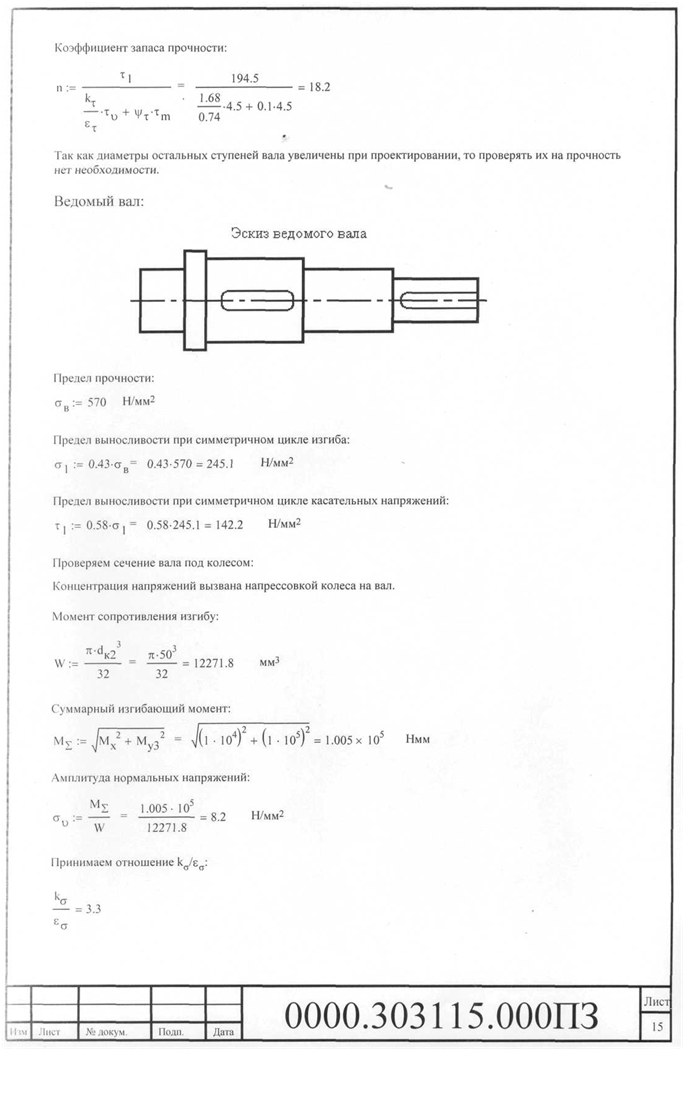

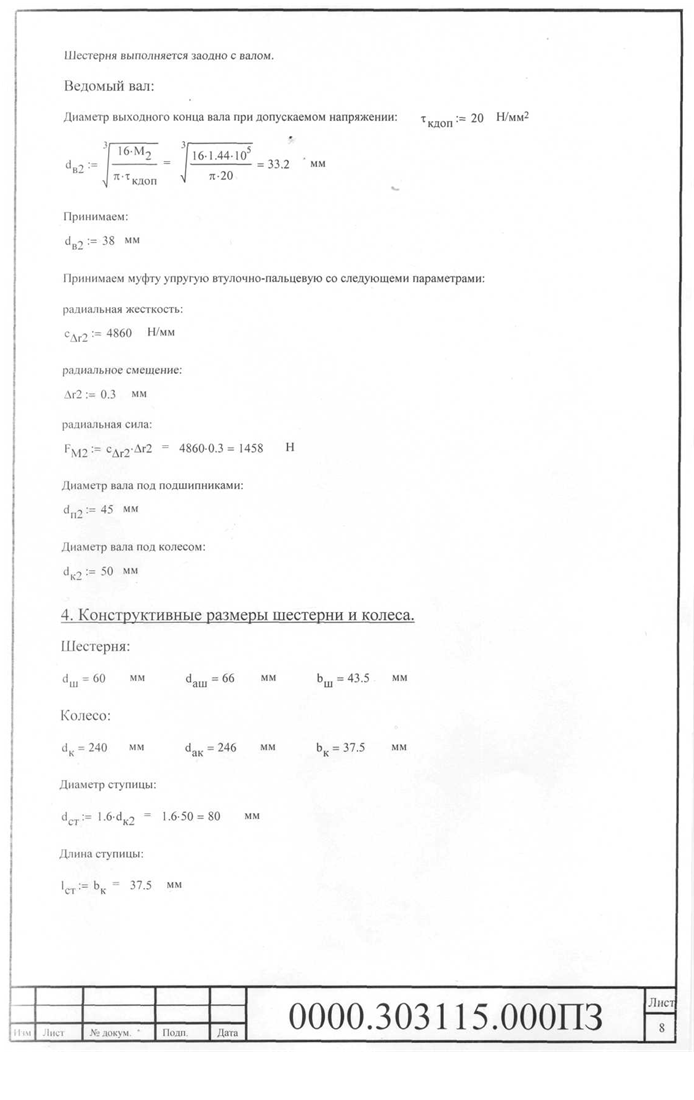

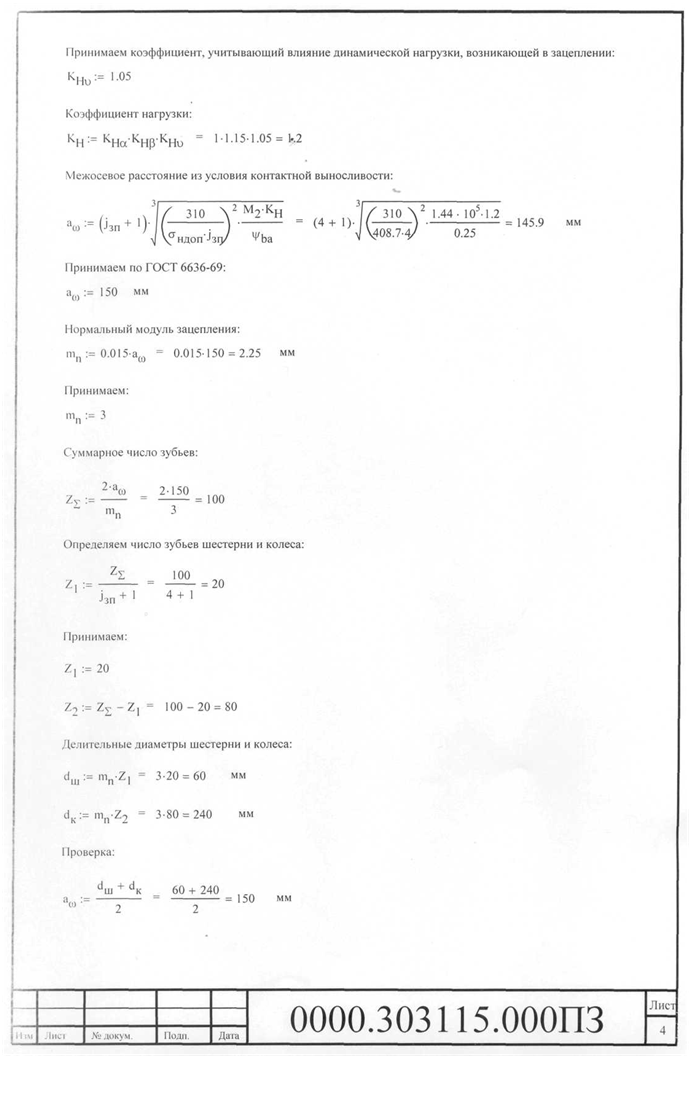

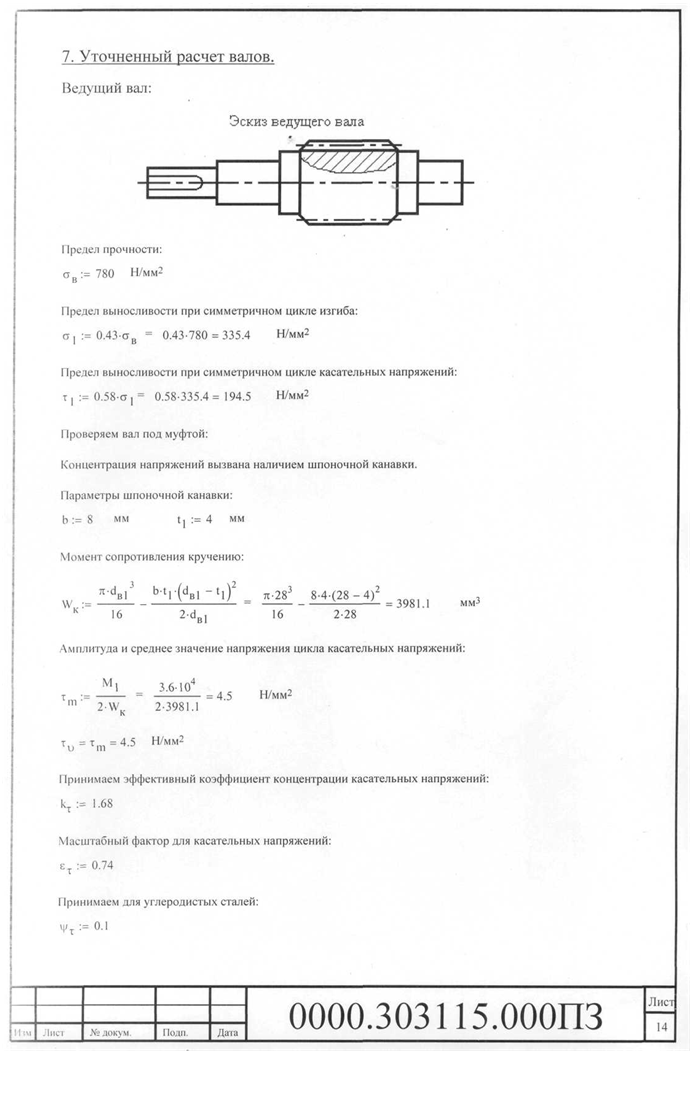

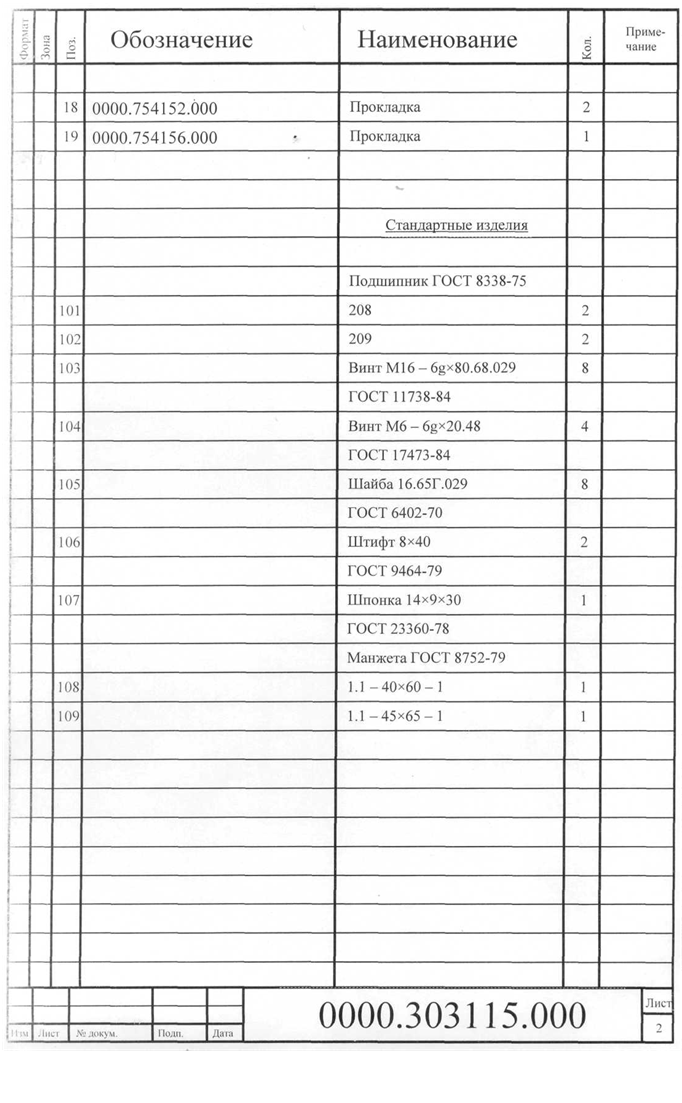

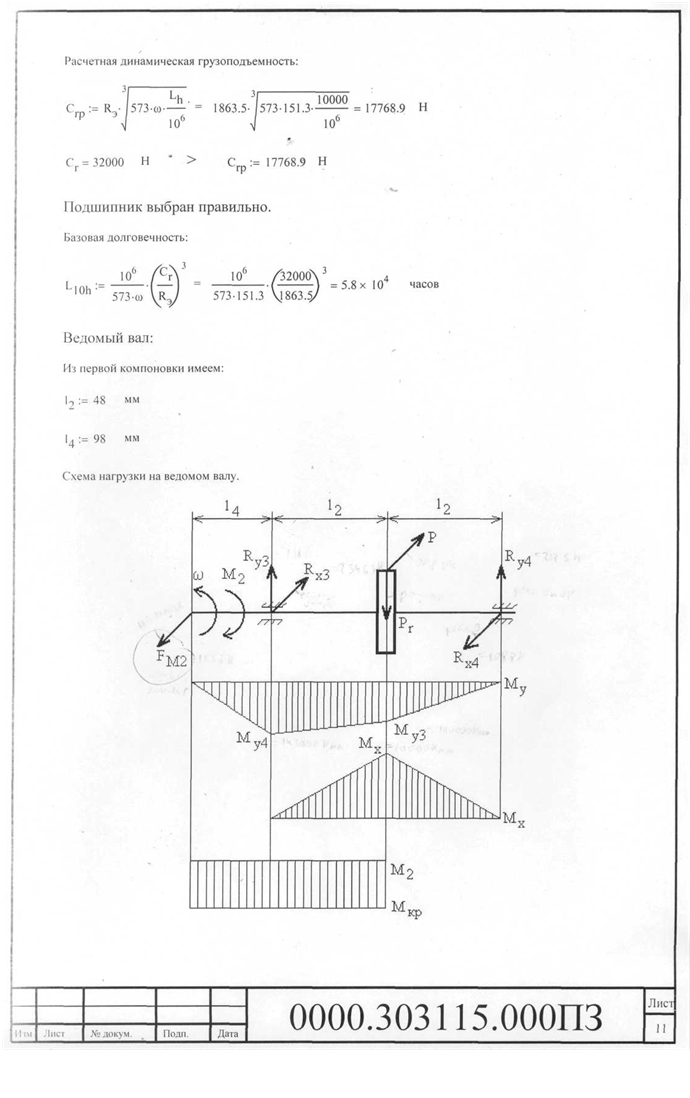

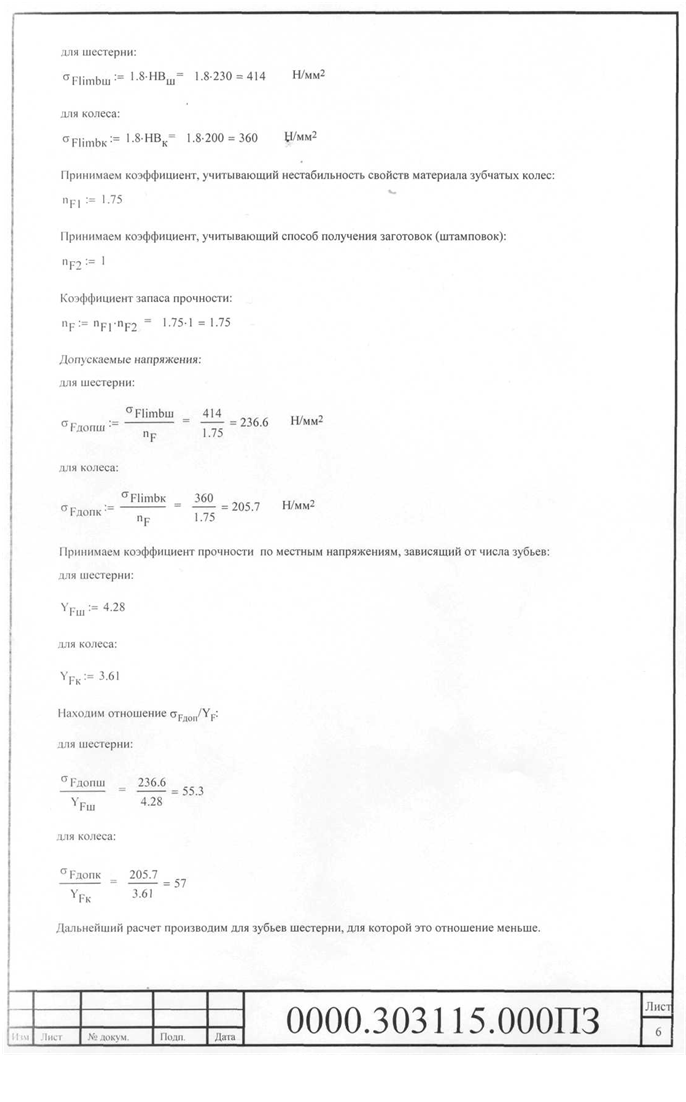

ПРИМЕР ВЫПОЛНЕНИЯ КУРСОВОГО ПРОЕКТА

Министерство образования и науки РФ

Псковский государственный университет

Кафедра технологии и дизайна

Курсовой проект

по курсу

детали машин

Механический привод

	Студент гр. № _______________________ подпись (фамилия, инициалы)
	Руководитель _______________________ подпись (фамилия, инициалы)

2014
