Платформа не оборудована для ходьбы по ней, а также для перевозки людей.
Эксплуатация платформы запрещена в пожароопасных и взрывоопасных местах, вне помещений, а также в помещениях с повышенной влажностью (например, автомойках).
Следует хранить инструкции по эксплуатации в безопасном, доступном месте рядом с подъемной платформой. Помимо данных указаний следует соблюдать правила безопасности и предотвращения травматизма на рабочих местах.
5. Описание изделия
5.1 Назначение
Подъемная платформа VLE 2130 E предназначена исключительно для следующих целей:
- Подъем пассажирских/грузовых транспортных средств с помощью четырех рычагов подъема.
Следует соблюдать требования к ограничению нагрузки, а также ее распределению.
5.2 Круг пользователей
Самостоятельно обслуживать подъемные платформы разрешено только лицам в возрасте после 18 лет, которые прошли инструктаж по обслуживанию подъемных платформ и доказали руководителю предприятия свою способность выполнять этот вид работы.
Этим лицам должно быть поручено обслуживание подъемные платформы
руководителем предприятия. Выполнение работ по обслуживанию рабочих подъемных платформ должно быть поручено в письменной форме.
Прежде чем эти лица приступят к работе с подъемником, они должны ознакомиться с настоящим руководством по эксплуатации и обслуживанием подъемных платформ.
5.8.2 Установка и подключение
Следует провести следующие работы перед тем, как начинать работать с платформой:
- Создание основания для подъемника согласно требованиям Robert Bosch при поддержке
авторизированной сервисной службы.
- Обеспечение подачи электроэнергии на месте установки.
Подключение следует обеспечить предохранительными устройствами.
Поверхность, на которую устанавливаются в подъемные платформы, должна быть ровной и гладкой. Основание должно соответствовать требованиям к фундаментам согласно Eurocode 7, бывший DIN 1054.
При подъеме на этажах следует провести соответствующую проверку несущих конструкций.
Монтаж электросети в месте установки подъемной платформы
Установка подачи сжатого воздуха (при необходимости)
В помещениях с низкими потолками рекомендуется установка потолочных ограничителей для предотвращения контакта автомобиля с потолком.
5.3.2. Рабочее место

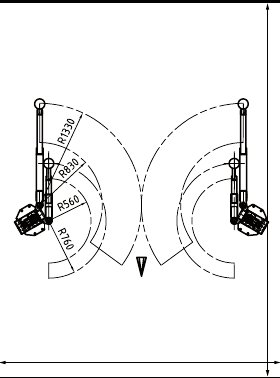

Помимо расстояний, приведенных ниже, также необходимо обеспечить зазор, минимум, в 1 метр между подъемной платформой и неподвижными конструкциями (например, стенами) во всех положениях платформы.
5.4. Информация о транспортировке
5.4.1. Размер упаковки
Размер упаковки
Д = 3100, Ш = 690, В = 570
Вес = 1 кг
5.4.2. Центр тяжести
5.5. Установка и ввод в эксплуатацию
Запуск в работу подъемной платформы должен исключительно специалист Robert Bosch или авторизированная сервисная служба. Ввод в эксплуатацию подъемной платформы описан в инструкции по установке. Ввод в эксплуатацию должен быть принят квалифицированным специалистом.
5.8. Комплект поставки
Designation VLE 2130 E
Наименование | |
Главная опора с блоком управления, вторая опора | См. технический паспорт |
2 поворотных рычага подъема, длинные | 830 – 1330 мм |
2 поворотных рычага подъема, короткие | 560 – 760 мм |
Регулируемые по высоте держатели | 0 – 35 |
Кабельный трубопровод | - |
Инструкции по эксплуатации | 1 689 989 081 |
Журнал проверок | 1 689 977 081 |
5.6 Специальные аксессуары
За информацией о специальных аксессуарах (например, специальные рычаги подъема или стойки) обращайтесь к вашему поставщику оборудования Robert Bosch.
5.7 Системы безопасности
Системы безопасности
Следует применить необходимые меры безопасности, проводить регулярные проверки, а также проверки после устранения неполадок.
Выполнять сервисное обслуживание, а также ремонт подъемных платформ должны исключительно представители Robert Bosch или авторизированных сервисных служб с соответствующей сертификацией.
Всегда используйте оригинальные запчасти. Установка частей других производителей ведет к утере гарантии.
В частности, следует убедиться, что работа систем безопасности, перечисленных ниже, проверяется после устранения каждой неполадки.

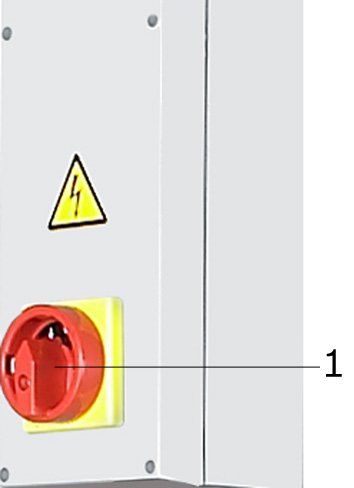

Функция аварийной остановки | С помощью фиксируемого желтого и красного главного выключателя. |
Управление на опоре | Подъем и спуск возможны, когда рычаг управления включен и удерживается. |
Управление синхронизацией | Управление синхронизацией обеспечивает положение подъемных кареток на одном уровне. Синхронизация осуществляется электронными методами с помощью включения и выключения приводов. Операция может повторяться несколько раз в зависимости от нагрузки на платформу и температуры окружающей среды. |
Дополнительная муфта | Дополнительная муфта берет на себя нагрузку в случае поломки несущей муфты. Таким образом обеспечивается плавный спуск. |
Визуальная проверка несущей муфты | Визуальная проверка позволяет выявить износ или поломку муфты на начальной стадии (сервисная служба) |
Защита приводов от перегрузки | Приводы оснащены датчиком температуры в качестве защиты от перегрузки. В случае перегрузки платформа готова к работе после остывания через 10 минут. |
Защита от повреждения ремня | Система приводов платформы выключается автоматически в случае повреждения ремня. |
Защита от падения | При полном спуске платформы рычаги подъема автоматически прекращают движение, достигнув определенного уровня от точки нижнего положения. Для того, чтобы опустить рычаги в самое нижнее положение, поворотный выключатель следует установить в положение 0, а также проверить область под платформой и вокруг нее. После этого выключатель можно включить повторно. Дальнейший спуск будет сопровождаться звуковым сигналом. |
Фиксация опорных рычагов | Опорные рычаги фиксируются автоматически при подъеме для предотвращения вращения под нагрузкой. |
5.9 Описание изделия
1. Привод главной опоры
2. Блок управления
3. Главная опора
4. Кожух подъемного вала
5. Подъемный суппорт
6. Поворотные рычаги подъема
7. Регулируемый по высоте держатель для транспортного средства
8. Поворотные рычаги подъема
9. Механизм для ручного спуска рычагов подъема (при высоте подъема 30 см)
10. Натяжной ремень подъемного вала
11. Вторая опора
12. Привод второй опоры
5.10 Компоненты
5.10.1 Блок управления
Кнопки управления несут функцию безопасности. Они должны находиться в нажатом состоянии.
5.10.2 Рычаги подъема
Пара телескопических ассиметричных многоступенчатых блокируемых рычагов подъема и могут поворачиваться в нижнем диапазоне подъема (при высоте до 30 см).
Нагрузка на каждую пару рычагов не должна превышать 1800 кг.
5.10.3 Держатели и втулки
Регулируемые по высоте держатели оснащены фиксатором высоты, предотвращающим выкручивание держателя. После использования держатели следует вернуть в самое нижнее положение.
5.11 Обзор
Подъемник VLE 2130 E состоит из главной опоры и второй опоры. Подъемные валы и подъемные суппорты с поворотными, блокируемыми рычагами подъема расположены на каждой опоре.
Каждая опора оснащена приводом, осуществляющим движение вала. Валы оснащены муфтами, подсоединенными к подъемным суппортам, которые двигаются вверх и вниз в зависимости от направления движения привода.
Синхронизация осуществляется с помощью электронной системы. Синхронизация позволяет компенсировать расстояние приблизительно в 10 мм для каждого из суппортов (например, при недостатке смазки или неравномерной нагрузке). В этом случае движение верхнего суппорта приостанавливается до тех пор, пока нижний суппорт не достигнет того же уровня. Данные действия могут происходить несколько раз во время операции.
Движение начинается при нажатии кнопки на соответствующем блоке управления. Движение прекращается при отпускании кнопки в крайнем верхнем и нижнем положении или при срабатывании ограничительных предохранителей.
В целях обеспечения безопасности автоматический предохранитель установлен на 200 мм при спуске. Если кнопка управления будет отпущена и нажата снова, спуск будет продолжаться в сопровождении звукового сигнала.
6. Эксплуатация

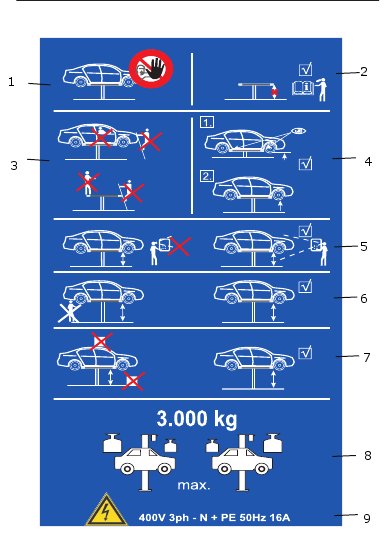

6.1 Краткая инструкция
Подъемной платформой разрешено пользоваться авторизированному, квалифицированному персоналу старше 18 лет.
Следует изучить информацию в инструкциях по эксплуатации перед началом использования платформы.
Запрещено перевозить людей на подъемной платформе или внутри транспортного средства.
Важная информация о подъеме и спуске транспортного средства:
1. Поднимите транспортное средство до уровня, когда все колеса оторвались от земли.
2. Остановитесь и проверьте, что держатели находятся в плотном контакте с точками крепления, указанными производителями.
3. Продолжайте подъем после того, как убедитесь, что транспортное средство стабильно зафиксировано.
Наблюдайте за транспортным средством, находящимся на платформе.
Перед движением подъемной платформы убедитесь, что в опасной зоне никого нет, и что нет никаких объектов прислоненных или расположенных на или под транспортным средством, а также подъемной платформой.
|
